0113 - KRAFTSTOFFEINFÜLLKLAPPE UND BEDIENELEMENTE

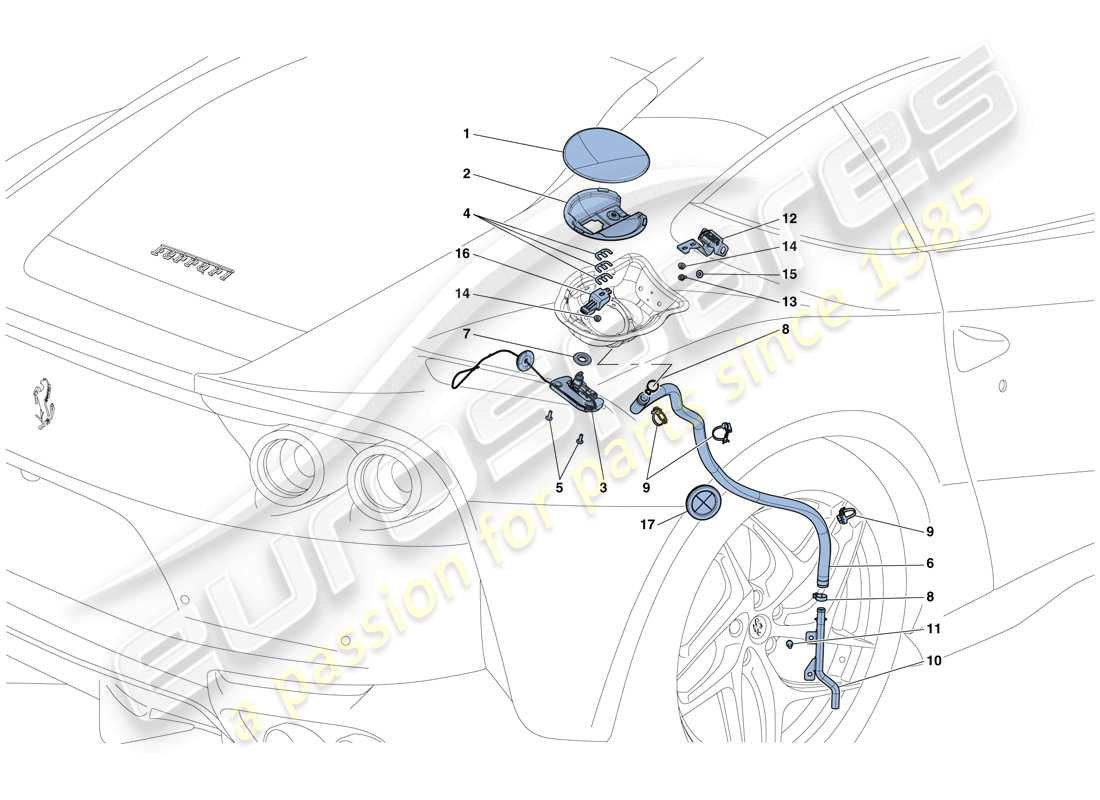

Ferrari 812 Superfast (Europe) FUEL FILLER FLAP AND CONTROLS Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 88109711
KOMPL. KRAFTSTOFFEINFÜLLKLAPPE
-Anwendbar bis Ass. Nr. 158015- -Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 001
MPN: 985807826
KOMPL. KRAFTSTOFFEINFÜLLKLAPPE
-Für Fahrzeuge bis Baugruppen-Nr. 158015 zusätzlich Scharnier 807829 Ref.12 und Abdeckung 807842 Ref. bestellen. 2- – Anwendbar ab Ass. Nr. 158016- – Anwendbar nach Erschöpfung von 88109711-
aus £123,12
aus £123,12
Dieses Teil ersetzt die Teilenummer 88109711 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 807842
INNENABDECKUNG FÜR KRAFTSTOFFEINFÜLLKLAPPE
-Für Fahrzeuge bis Baugruppen-Nr. 158015 zusätzlich Tankklappe 985807826 Ref.1 und Scharnier 807829 Ref. bestellen. 12- – Anwendbar ab Ass. Nr. 158016- – Anwendbar nach Erschöpfung von 88110100-
aus £5,90
aus £5,90
Dieses Teil ersetzt die Teilenummer 88110100 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 88110100
INNENABDECKUNG FÜR KRAFTSTOFFEINFÜLLKLAPPE
-Anwendbar bis Ass. Nr. 158015- -Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 003
MPN: 88436300
KOMPL. ANTRIEBSHALTERUNG
aus £47,57
aus £47,57
# 004
MPN: 84046900
Distanzplatte
aus £2,79
aus £2,79
# 005
MPN: 85833900
SCHRAUBEN
-M5 X 16-
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 81972800
# 006
MPN: 84716500
ABFLUSSROHR
aus £49,21
aus £49,21
# 007
MPN: 89180500
Dichtung
aus £5,53
aus £5,53
# 008
MPN: 13433570
KRAGEN
aus £0,47
aus £0,47
# 009
MPN: 177553
RINGKLEMME
aus £0,47
aus £0,47
# 010
MPN: 84741100
STARRES ABFLUSSROHR
aus £42,54
aus £42,54
# 011
MPN: 231617
SCHRAUBEN
-M6 X 18-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14433124
# 012
MPN: 807829
KOMPL. SCHARNIER
-Für Fahrzeuge bis Baugruppen-Nr. 158015, zusätzlich Tankklappe 985807826 Bez.1 und Abdeckung 807842 Bez.2- bestellen -Gültig ab Baugruppen-Nr. Nr. 5}
aus £28,78
aus £28,78
# 012
MPN: 83993700
KOMPL. SCHARNIER
-Anwendbar bis Ass. Nr. 158015-
aus £29,94
aus £29,94
# 013
MPN: 11566227
SCHRAUBEN
aus £0,69
aus £0,69
# 014
MPN: 14059114
NUSS
aus £0,47
aus £0,47
# 015
MPN: 12638124
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12638101 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 016
MPN: 807843
SCHLIESSSTÜCK FÜR STELLANTRIEB
-Anwendbar nach Erschöpfung von 88437400-
aus £2,25
aus £2,25
Dieses Teil ersetzt die Teilenummer 88437400 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 016
MPN: 88437400
SCHLIESSSTÜCK FÜR STELLANTRIEB
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 017
MPN: 81535200
TÜLLE MIT MEMBRAN
aus £15,49
aus £15,49
