0117 - Frontstoßstange

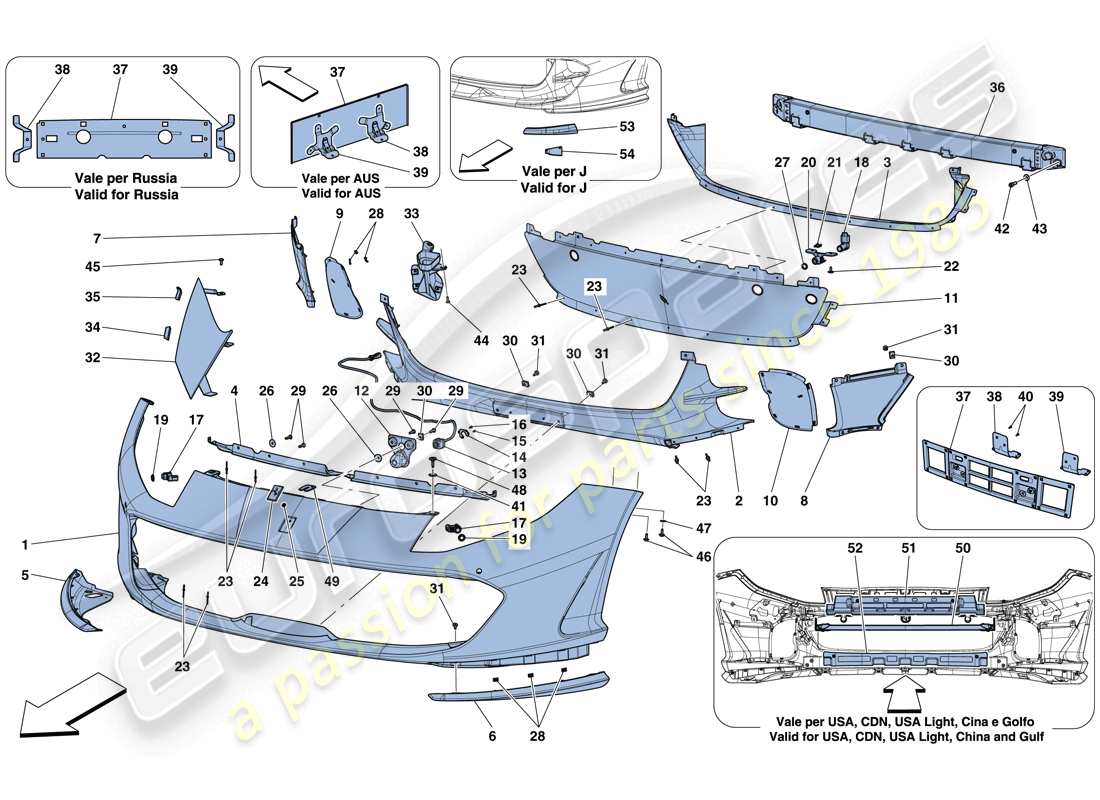

Ferrari 812 Superfast (RHD) FRONT BUMPER Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 89041710

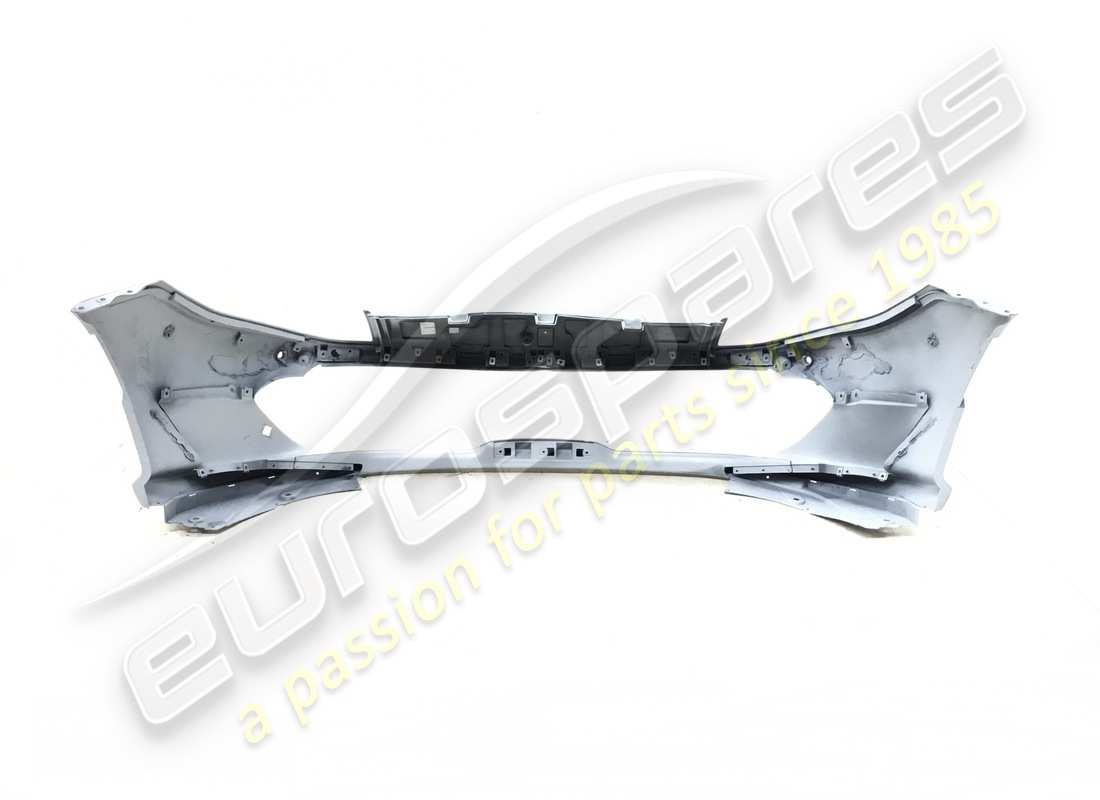

Frontstoßstange
-Grundiert- -Nicht für Korea und Brasilien- -Anwendbar für USA, CDN, USA LIGHT-
aus £2.055,64
aus £2.055,64

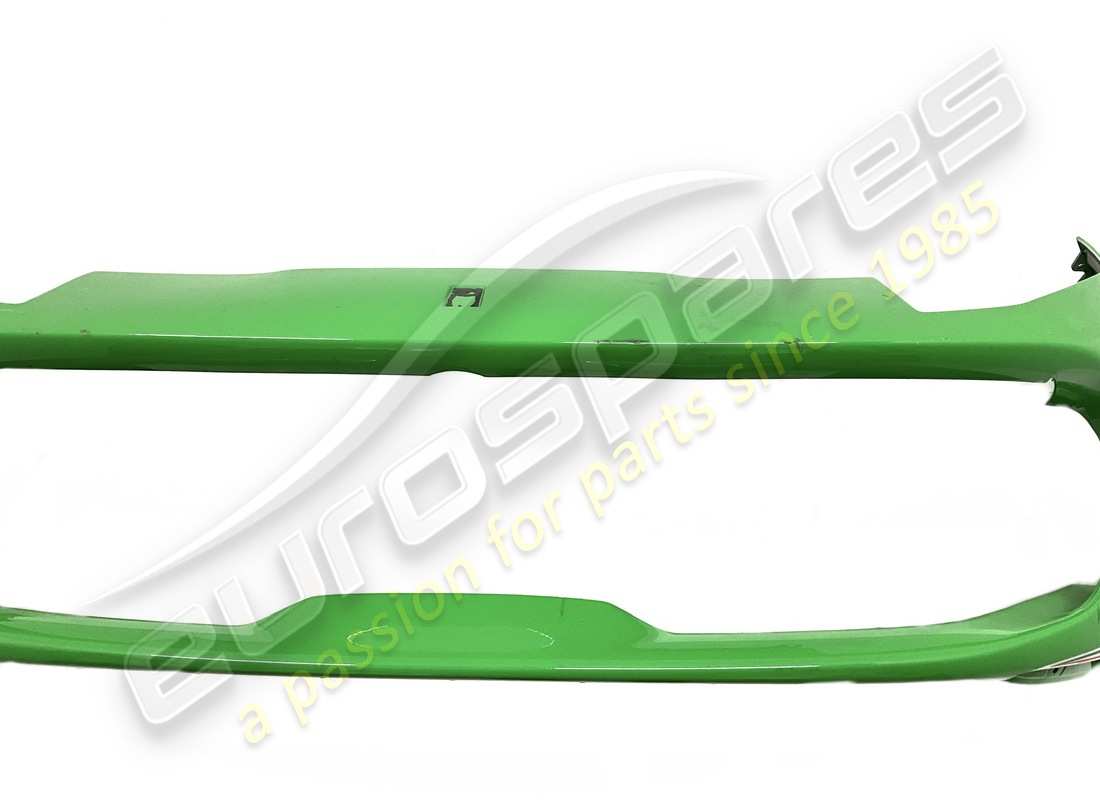

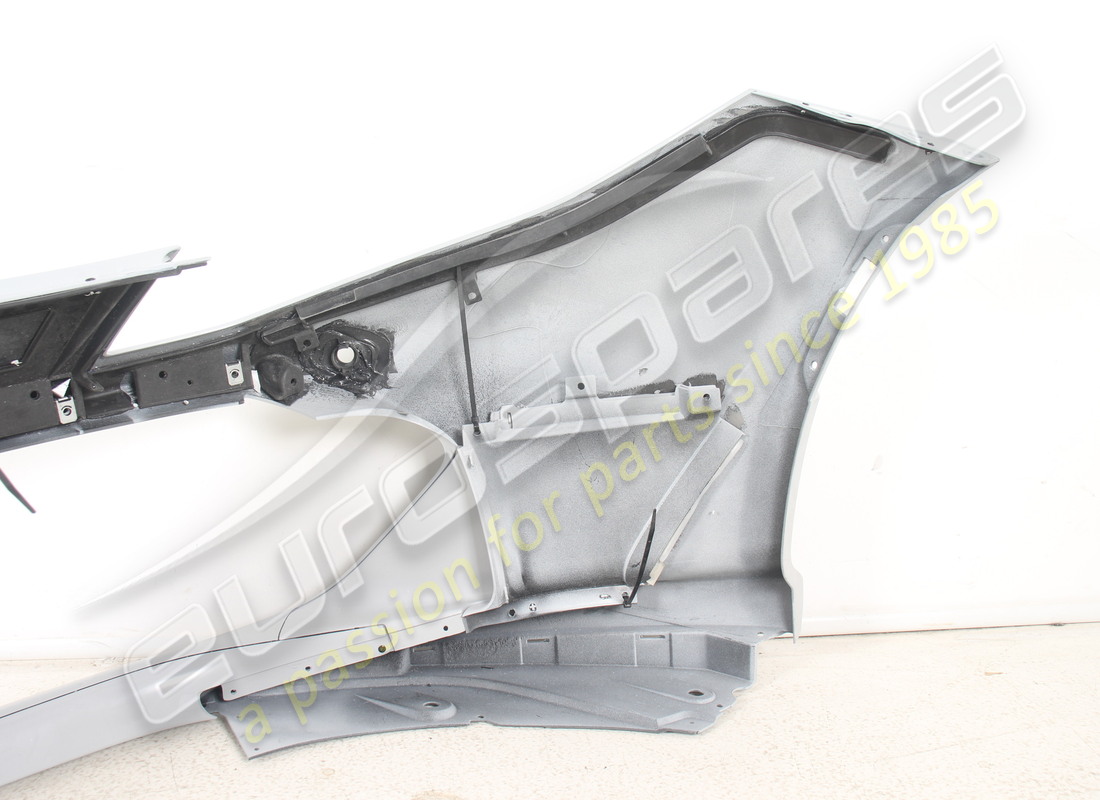

Frontstoßstange Genuine Ferrari Teil – Beschädigt auf Lager

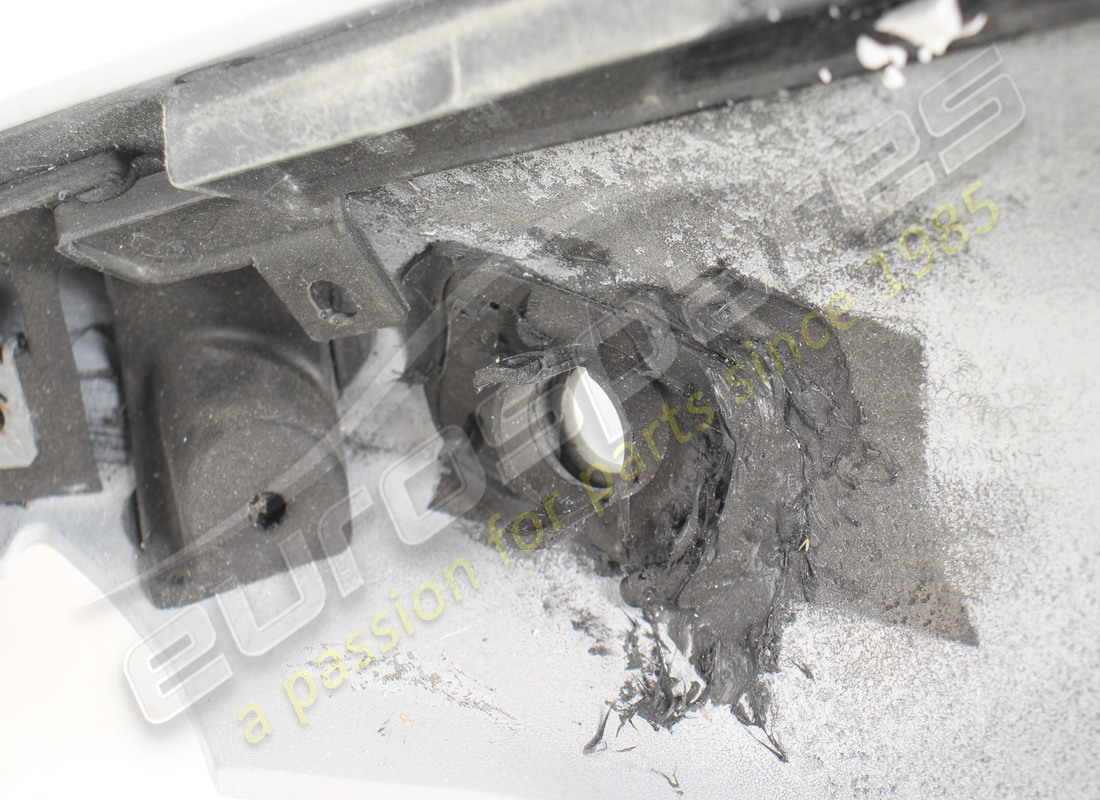

Beschädigung der Halterung des Parksensors
Beschädigung der Halterung des Parksensors
# 001
MPN: 89041810

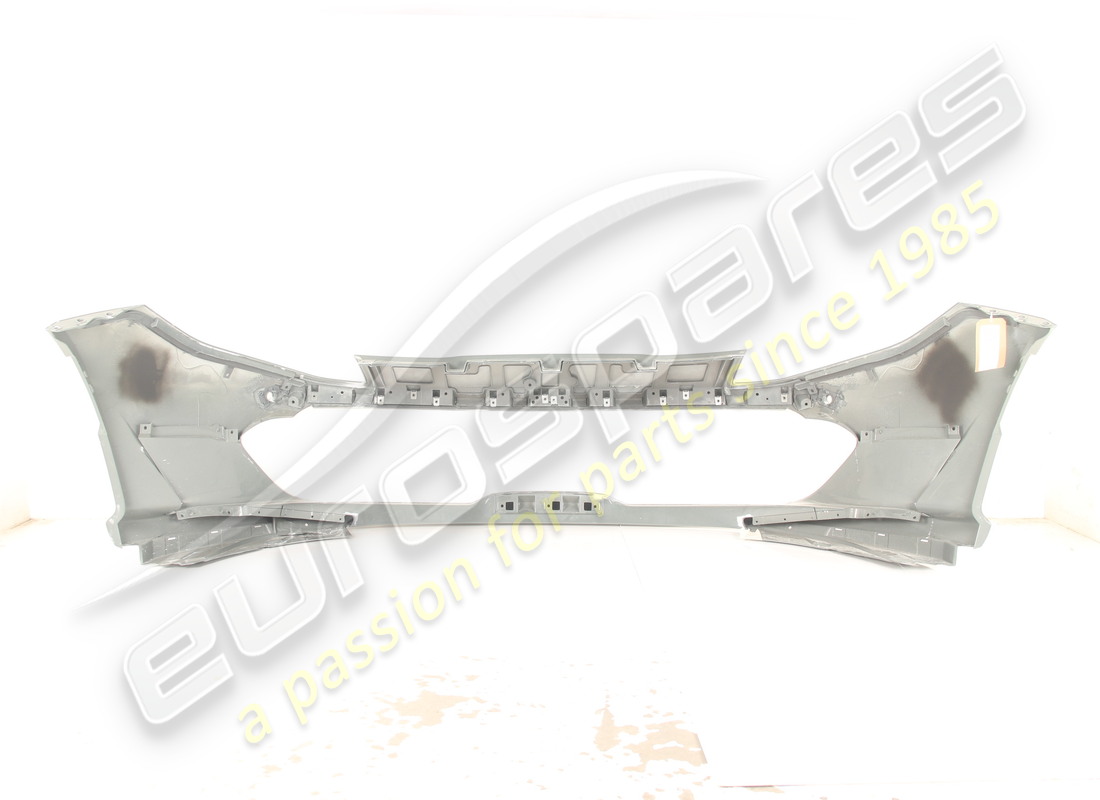

Frontstoßstange
-Version mit Digitalkameras vorne und hinten- Parksensoren -Nicht für Korea und Brasilien- -Gilt für USA, CDN, USA LIGHT-
aus £4.522,45
aus £4.522,45
# 001
MPN: 985753435

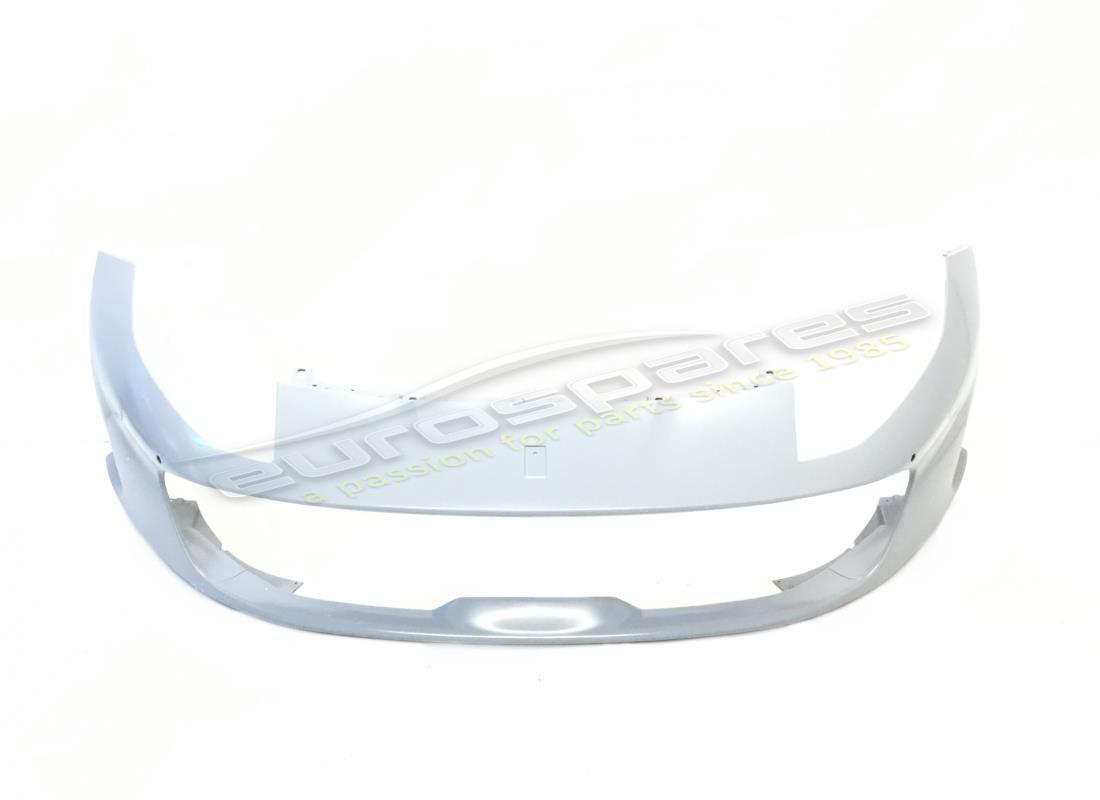

Frontstoßstange
-Grundiert- -Gilt für Korea und Brasilien- -Gilt für EU GS, AUS, CINA, GOLFO, UK, J, USA LIGHT-
aus £3.122,84
aus £3.122,84
Dieses Teil ersetzt die Teilenummer 753435 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 001
MPN: 985753436

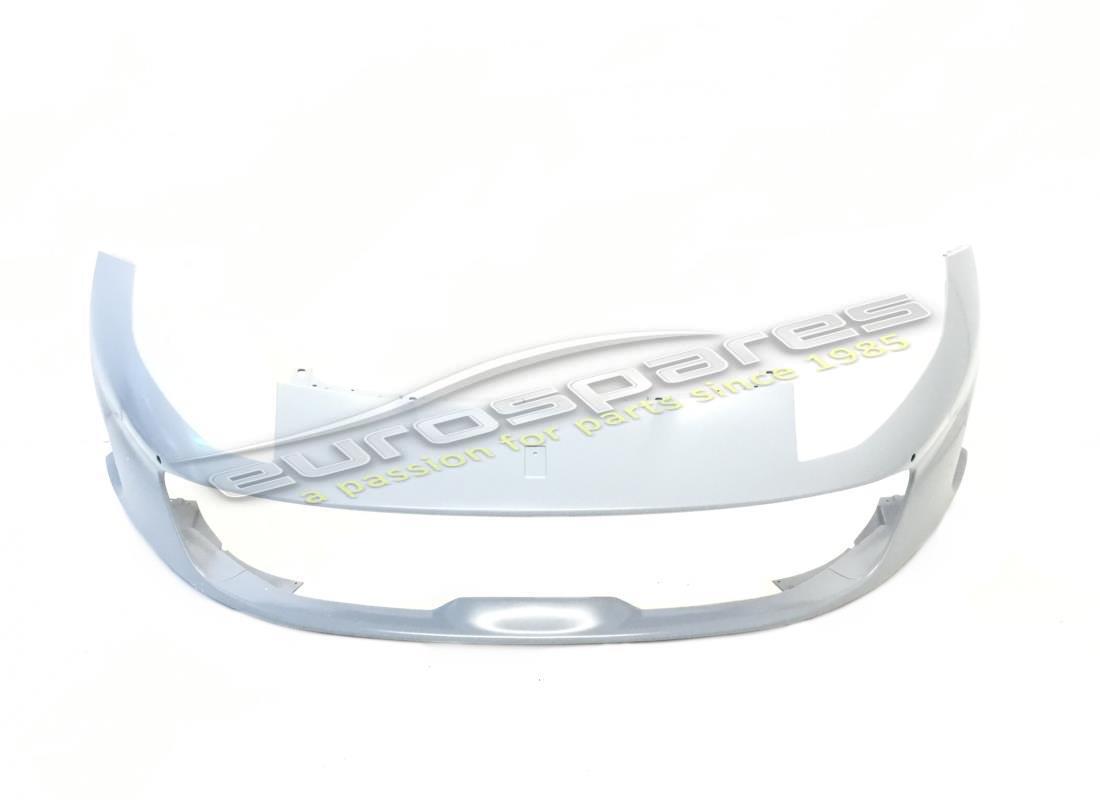

Frontstoßstange
-Version mit Digitalkameras vorne und hinten- -Kamera separat bestellt- -Grundiert- -Gilt für Korea und Brasilien- -Gilt für EU GS, AUS, CINA, GOLFO, UK, J, USA LIGHT-
aus £2.205,00
aus £2.205,00
Dieses Teil ersetzt die Teilenummer 753436 - und 6 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 88851800
KOMPL. LUFTEINLASSÖFFNUNG
aus £1.534,61
aus £1.534,61
# 002
MPN: 89246700
KOMPL. LUFTEINLASSÖFFNUNG
-Frontstoßstangenöffnung aus Kohlefaser-
aus £6.498,99
aus £6.498,99
# 003
MPN: 88772900
STREBENABDECKUNG
-Anwendbar nach Erschöpfung von 89246500 für den Kohlefaser-Frontstoßstangeneinlass-
aus £218,01
aus £218,01
Dieses Teil ersetzt die Teilenummer 89246500 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 003
MPN: 89246500
STREBENABDECKUNG
-Frontstoßstangenöffnung aus Kohlefaser- -Anwendbar bis Ass. Nr. 160138- -Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 004
MPN: 88954400
OBERER TEIL DES LUFTKANALS
aus £320,88
aus £320,88
# 004
MPN: 89246600
OBERER TEIL DES LUFTKANALS
-Frontstoßstangenöffnung aus Kohlefaser-
aus £1.789,82
aus £1.789,82
# 005
MPN: 88770000
RECHTER SEITLICHER SPOILER
aus £670,09
aus £670,09
# 005
MPN: 89246400
RECHTER SEITLICHER SPOILER
-Carbon-Spoiler-Frontspoiler-
aus £3.058,84
aus £3.058,84
# 006
MPN: 88769900
SEITLICHER SPOILER LINKS
aus £670,09
aus £670,09
# 006
MPN: 89246300
SEITLICHER SPOILER LINKS
-Carbon-Spoiler-Frontspoiler-
aus £1.682,36
aus £1.682,36
# 007
MPN: 88772110
RECHTE SEITLICHE ABDECKUNG
-Grundiert-
aus £273,69
aus £273,69
# 008
MPN: 88772010
SEITLICHE ABDECKUNG LINKS
-Grundiert-
aus £273,69
aus £273,69
# 009
MPN: 88772300
RECHTES SEITLICHES NETZ
aus £121,96
aus £121,96
# 010
MPN: 88772200
LINKES SEITLICHES NETZ
aus £121,96
aus £121,96
# 011
MPN: 88773000
ZENTRALES MESH
aus £401,16
aus £401,16
# 011
MPN: 88825200
ZENTRALES MESH
-Version mit Digitalkameras vorne und hinten-
aus £313,62
aus £313,62
# 012
MPN: 88773400
KAMERAABDECKUNG
aus £113,24
aus £113,24
Dieses Teil ersetzt die Teilenummer 89247000
# 012
MPN: 88773400
KAMERAABDECKUNG
-Frontstoßstangenöffnung aus Kohlefaser- -Anwendbar nach Erschöpfung von 89247000-
aus £113,24
aus £113,24
Dieses Teil ersetzt die Teilenummer 89247000
# 012
MPN: 89247000
KAMERAABDECKUNG
-Frontstoßstangenöffnung aus Kohlefaser- -Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 013
MPN: 331568
VORDERE DIGITALKAMERA
-Version mit Digitalkameras vorne und hinten-
aus £943,79
aus £943,79
# 014
MPN: 89335100
KAMERAHALTERUNG
-Version mit Digitalkameras vorne und hinten-
aus £70,77
aus £70,77
# 015
MPN: 14417921
SCHRAUBEN
-M3 X 6- -Version mit Digitalkameras vorne und hinten-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15842504
# 016
MPN: 16082301
SCHRAUBEN
-M3 X 12- -Version mit Digitalkameras vorne und hinten-
aus £0,53
aus £0,53
# 017
MPN: 295361
EINPARKHILFE
aus £22,40
aus £22,40
# 018
MPN: 217832
EINPARKHILFE
aus £111,79
aus £111,79
# 019
MPN: 81544800
SILIKONRING
aus £4,67
aus £4,67
# 020
MPN: 84414500
ZENTRALE SENSORHALTERUNG
aus £23,63
aus £23,63
# 021
MPN: 84583500
PLATTE
aus £0,76
aus £0,76
# 022
MPN: 256490
SCHRAUBEN
-M5 X 16-
aus £1,15
aus £1,15
Dieses Teil ersetzt die Teilenummer 86607000
# 023
MPN: 14642294
NIET
aus £0,47
aus £0,47
# 024
MPN: 65394800
VORDERES ABZEICHEN
Ersetzung
Ersetzung
# 025
MPN: 10519424
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 10519401, die wir auf Lager haben - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
Alternative (#EAP1469019) Ferrari 575 LHD-Umrüstsatz für manuelles Fahren Eurospares Zugelassenes Teil – Neu (bestellen)
Einige F1 Teile müssen modifiziert werden, damit sie passen.
Einige F1 Teile müssen modifiziert werden, damit sie passen.
# 026
MPN: 12648978
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12643770, die wir auf Lager haben
# 027
MPN: 223516
DICHTUNG FÜR PARKSENSOREN
aus £4,86
aus £4,86
# 028
MPN: 86794700
STARLOCK
aus £0,69
aus £0,69
# 029
MPN: 64830600
SCHRAUBEN
-M6 X 22-
aus £1,02
aus £1,02
Dieses Teil ersetzt die Teilenummer 64882800 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 030
MPN: 80874300
CLIP
aus £0,59
aus £0,59
# 031
MPN: 82113500
SCHRAUBEN
-M6 X 18-
aus £1,61
aus £1,61
# 032
MPN: 88129400
LINKE SCHEINWERFER-SOCKELVERKLEIDUNG
aus £89,04
aus £89,04
# 032
MPN: 88129500
RECHTER SCHEINWERFER-SOCKELVERKLEIDUNG
aus £161,89
aus £161,89
# 033
MPN: 88085000
KOMPL. LH-SCHEINWERFER-KÜHLLUFTKANAL
aus £36,80
aus £36,80
# 033
MPN: 88085100
KOMPL. RECHTER SCHEINWERFER-KÜHLLUFTKANAL
aus £36,80
aus £36,80
# 034
MPN: 88983200
Linker Scheinwerfersockel mit vorderer Buchse
aus £7,44
aus £7,44
# 034
MPN: 88983500
RECHTER SCHEINWERFERBASIS, DER DIE VORDERE BUCHSE UMFAßt
aus £7,44
aus £7,44
# 035
MPN: 88983400
Linker Scheinwerfersockel, der die hintere Buchse umgibt
aus £7,44
aus £7,44
# 035
MPN: 88983600
RECHTER SCHEINWERFERSOCKEL, DER HINTERE BUCHSE UMGEBEN
aus £7,44
aus £7,44
# 036
MPN: 274922
KOMPL. VORDERER QUERTRÄGER
aus £481,32
aus £481,32
# 037
MPN: 767980
VORDERER KENNZEICHENHALTER
-Gilt für CINA-
Ersetzung
Ersetzung
# 037
MPN: 782287
VORDERER KENNZEICHENHALTER
-Gilt für J-
aus £144,86
aus £144,86
# 037
MPN: 82177600
VORDERER KENNZEICHENHALTER
-Nicht für Russland- -Gilt für EU GS, UK-
aus £10,37
aus £10,37
# 037
MPN: 84427700
VORDERER KENNZEICHENHALTER
-Gilt für AUS-
aus £70,77
aus £70,77
Dieses Teil ersetzt die Teilenummer 85183300
# 037
MPN: 87824700
VORDERER KENNZEICHENHALTER
-Gilt für Russland-
Ersetzung
Ersetzung
# 037
MPN: 89071400
VORDERER KENNZEICHENHALTER
-Anwendbar für USA, CDN, GOLFO, USA LIGHT-
aus £110,77
aus £110,77
# 038
-
RECHTER KENNZEICHENHALTER
-Gilt für AUS-
# 038
MPN: 88932500
RECHTER KENNZEICHENHALTER
-Gilt für Russland-
Ersetzung
Ersetzung
# 038
MPN: 88932800
RECHTER KENNZEICHENHALTER
-Nicht für Russland- -Gilt für EU GS, UK-
aus £15,09
aus £15,09
# 039
-
LINKER KENNZEICHENHALTER-BEFESTIGUNGSHALTER
-Gilt für AUS-
# 039
MPN: 88932600
LINKER KENNZEICHENHALTER-BEFESTIGUNGSHALTER
-Gilt für Russland-
Ersetzung
Ersetzung
# 039
MPN: 88933000
LINKER KENNZEICHENHALTER-BEFESTIGUNGSHALTER
-Nicht für Russland- -Gilt für EU GS, UK-
aus £15,09
aus £15,09
# 040
MPN: 15687204
SCHRAUBEN
-Nicht für Russland- -Gilt für EU GS, UK-
aus £0,53
aus £0,53
# 041
MPN: 312826
Scheibe
aus £0,47
aus £0,47
# 042
MPN: 14814434
SCHRAUBEN
-M8 X 25-
aus £0,53
aus £0,53
# 043
MPN: 12646701
Scheibe
aus £0,47
aus £0,47
# 044
MPN: 85797200
SCHRAUBEN
-M5 X 18-
aus £0,47
aus £0,47
# 045
MPN: 82113500
SCHRAUBEN
-M6 X 18-
aus £1,61
aus £1,61
# 046
MPN: 81045300
SCHRAUBEN
-M6 X 16- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 81290900-
Ersetzung
Ersetzung
# 046
MPN: 81290900
SCHRAUBEN
-M6 X 20 X 22-
aus £0,52
aus £0,52
Dieses Teil ersetzt die Teilenummer 67578600
# 047
MPN: 12643724
Scheibe
-Nicht mehr im Lieferumfang enthalten-
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 109684 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 048
MPN: 84913100
SCHRAUBEN
aus £10,99
aus £10,99
# 049
MPN: 87327900
EINZELNER MONTAGE-ABSTANDSHALTER
aus £1,09
aus £1,09
# 050
MPN: 88831900
KOMPL. VORDERER BULLBAR
-Anwendbar für CINA, USA, CDN, GOLFO, USA LIGHT-
aus £217,06
aus £217,06
# 051
MPN: 88916100
OBERER FRONTAUFPRALLABSORBER
-Anwendbar für CINA, USA, CDN, GOLFO, USA LIGHT-
aus £113,24
aus £113,24
# 052
MPN: 88916200
UNTERER VORDERER AUFPRALLABSORBER
-Anwendbar für CINA, USA, CDN, GOLFO, USA LIGHT-
aus £68,89
aus £68,89
# 053
MPN: 782293
OBERE LINKE HALTERUNG
-Gilt für J-
aus £64,75
aus £64,75
# 053
MPN: 782294
OBERE RECHTE HALTERUNG
-Gilt für J-
aus £64,75
aus £64,75
# 054
MPN: 782295
UNTERE LINKE HALTERUNG
-Gilt für J-
aus £69,83
aus £69,83
# 054
MPN: 782296
UNTERE RECHTE HALTERUNG
-Gilt für J-
aus £64,75
aus £64,75
-part-diagram-0118.webp "FERRARI 812 SUPERFAST (RHD) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-0119.webp "FERRARI 812 SUPERFAST (RHD) HINTEN AKTIVE AERO TEILEDIAGRAMM")
-part-diagram-0120.webp "FERRARI 812 SUPERFAST (RHD) BILDSCHIRME, FENSTER UND DICHTUNGEN TEILEDIAGRAMM")
-part-diagram-0121.webp "FERRARI 812 SUPERFAST (RHD) VORDERSITZ – SICHERHEITSGURTE, FÜHRUNGEN UND EINSTELLUNG TEILEDIAGRAMM")
-part-diagram-0122.webp "FERRARI 812 SUPERFAST (RHD) VORDERSITZ – VERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0123.webp "FERRARI 812 SUPERFAST (RHD) RENNSITZ TEILEDIAGRAMM")
-part-diagram-0124.webp "FERRARI 812 SUPERFAST (RHD) INNENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0125.webp "FERRARI 812 SUPERFAST (RHD) TUNNEL - UNTERSTRUKTUR UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0126.webp "FERRARI 812 SUPERFAST (RHD) ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-0127.webp "FERRARI 812 SUPERFAST (RHD) ARMATURENBRETTBEFESTIGUNGEN TEILEDIAGRAMM")
-part-diagram-0128.webp "FERRARI 812 SUPERFAST (RHD) HANDSCHUHFACH TEILEDIAGRAMM")
-part-diagram-0129.webp "FERRARI 812 SUPERFAST (RHD) AIRBAGS TEILEDIAGRAMM")
-part-diagram-0130.webp "FERRARI 812 SUPERFAST (RHD) ARMATURENBRETT UND TUNNELINSTRUMENTE TEILEDIAGRAMM")
-part-diagram-0131.webp "FERRARI 812 SUPERFAST (RHD) SCHEINWERFER UND RÜCKLICHTER TEILEDIAGRAMM")
-part-diagram-0132.webp "FERRARI 812 SUPERFAST (RHD) SCHILDE – EXTERNE VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0133.webp "FERRARI 812 SUPERFAST (RHD) SCHEIBENWISCHER, SCHEIBE UND HUPEN TEILEDIAGRAMM")
-part-diagram-0134.webp "FERRARI 812 SUPERFAST (RHD) HAUPTKABELSTRÄGE TEILEDIAGRAMM")
-part-diagram-0135.webp "FERRARI 812 SUPERFAST (RHD) VERSCHIEDENE BEFESTIGUNGEN FÜR DAS ELEKTRISCHE SYSTEM TEILEDIAGRAMM")
-part-diagram-0136.webp "FERRARI 812 SUPERFAST (RHD) ELEKTRONISCHES MANAGEMENT (AUFHÄNGUNG) TEILEDIAGRAMM")
-part-diagram-0137.webp "FERRARI 812 SUPERFAST (RHD) FAHRZEUG-ECUS TEILEDIAGRAMM")
-part-diagram-0138.webp "FERRARI 812 SUPERFAST (RHD) DIEBSTAHLSICHERUNG TEILEDIAGRAMM")
-part-diagram-0139.webp "FERRARI 812 SUPERFAST (RHD) INFOTAINMENT-SYSTEM TEILEDIAGRAMM")
-part-diagram-0140.webp "FERRARI 812 SUPERFAST (RHD) AUDIO-LAUTSPRECHERSYSTEM TEILEDIAGRAMM")
-part-diagram-0141.webp "FERRARI 812 SUPERFAST (RHD) TELEMETRIE TEILEDIAGRAMM")
-part-diagram-0142.webp "FERRARI 812 SUPERFAST (RHD) KLEBEETIKETTEN UND PLAQUES TEILEDIAGRAMM")
-part-diagram-0999.webp "FERRARI 812 SUPERFAST (RHD) FARBCODES TEILEDIAGRAMM")
-part-diagram-0000.webp "FERRARI 812 SUPERFAST (RHD) ERSATZ-MONTAGEEINHEITEN TEILEDIAGRAMM")
-part-diagram-0001.webp "FERRARI 812 SUPERFAST (RHD) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0002.webp "FERRARI 812 SUPERFAST (RHD) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-0003.webp "FERRARI 812 SUPERFAST (RHD) RECHTER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0004.webp "FERRARI 812 SUPERFAST (RHD) LINKER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0005.webp "FERRARI 812 SUPERFAST (RHD) ZEITSTEUERUNGSSYSTEM – STÖßEL TEILEDIAGRAMM")
-part-diagram-0006.webp "FERRARI 812 SUPERFAST (RHD) TIMINGSYSTEM - ANTRIEB TEILEDIAGRAMM")
-part-diagram-0007.webp "FERRARI 812 SUPERFAST (RHD) EINSPRITZUNG – ZÜNDSYSTEM TEILEDIAGRAMM")
-part-diagram-0008.webp "FERRARI 812 SUPERFAST (RHD) SEKUNDÄRLUFTSYSTEM TEILEDIAGRAMM")
-part-diagram-0009.webp "FERRARI 812 SUPERFAST (RHD) KRAFTSTOFFTANK, KRAFTSTOFFSYSTEMPUMPEN UND ROHRE TEILEDIAGRAMM")
-part-diagram-0010.webp "FERRARI 812 SUPERFAST (RHD) KRAFTSTOFFTANK UND EINFÜLLHALS TEILEDIAGRAMM")
-part-diagram-0011.webp "FERRARI 812 SUPERFAST (RHD) KONTROLLSYSTEM FÜR VERDAMPFUNGSEMISSIONEN TEILEDIAGRAMM")
-part-diagram-0012.webp "FERRARI 812 SUPERFAST (RHD) ANSAUGKRÜMMER TEILEDIAGRAMM")
-part-diagram-0013.webp "FERRARI 812 SUPERFAST (RHD) LUFTEINLASS TEILEDIAGRAMM")
-part-diagram-0014.webp "FERRARI 812 SUPERFAST (RHD) VORKATALYTISCHE KONVERTER UND KATALYTISCHE KONVERTER TEILEDIAGRAMM")
-part-diagram-0015.webp "FERRARI 812 SUPERFAST (RHD) SCHALLDÄMPFER TEILEDIAGRAMM")
-part-diagram-0016.webp "FERRARI 812 SUPERFAST (RHD) GETRIEBEÖLSCHMIER- UND KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-0017.webp "FERRARI 812 SUPERFAST (RHD) SCHMIERSYSTEM: TANK TEILEDIAGRAMM")
-part-diagram-0018.webp "FERRARI 812 SUPERFAST (RHD) KÜHLUNG – ÖLPUMPE TEILEDIAGRAMM")
-part-diagram-0019.webp "FERRARI 812 SUPERFAST (RHD) KÜHLUNG – SAMMELBEHÄLTER UND ROHRE TEILEDIAGRAMM")
-part-diagram-0020.webp "FERRARI 812 SUPERFAST (RHD) KÜHLUNG – HEIZKÖRPER UND LUFTKANÄLE TEILEDIAGRAMM")
-part-diagram-0021.webp "FERRARI 812 SUPERFAST (RHD) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0022.webp "FERRARI 812 SUPERFAST (RHD) ÜBERTRAGUNGSROHR TEILEDIAGRAMM")
-part-diagram-0023.webp "FERRARI 812 SUPERFAST (RHD) KOMPLETTE PEDALBOARD-BAUGRUPPE TEILEDIAGRAMM")
-part-diagram-0024.webp "FERRARI 812 SUPERFAST (RHD) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0025.webp "FERRARI 812 SUPERFAST (RHD) SERVOBREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0026.webp "FERRARI 812 SUPERFAST (RHD) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0027.webp "FERRARI 812 SUPERFAST (RHD) VORDERRADBREMSSÄTTEL TEILEDIAGRAMM")
-part-diagram-0028.webp "FERRARI 812 SUPERFAST (RHD) HINTERE BREMSSÄTTEL TEILEDIAGRAMM")
-part-diagram-0029.webp "FERRARI 812 SUPERFAST (RHD) ELEKTRISCHES LENKKASTEN TEILEDIAGRAMM")
-part-diagram-0030.webp "FERRARI 812 SUPERFAST (RHD) LENKSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0031.webp "FERRARI 812 SUPERFAST (RHD) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0032.webp "FERRARI 812 SUPERFAST (RHD) VORDERRADAUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0033.webp "FERRARI 812 SUPERFAST (RHD) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0034.webp "FERRARI 812 SUPERFAST (RHD) HINTERE AUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0035.webp "FERRARI 812 SUPERFAST (RHD) RÄDER TEILEDIAGRAMM")
-part-diagram-0036.webp "FERRARI 812 SUPERFAST (RHD) FAHRZEUGHEBESYSTEM TEILEDIAGRAMM")
-part-diagram-0037.webp "FERRARI 812 SUPERFAST (RHD) BATTERIE TEILEDIAGRAMM")
-part-diagram-0038.webp "FERRARI 812 SUPERFAST (RHD) LICHTMASCHINE – ANLASSERMOTOR TEILEDIAGRAMM")
-part-diagram-0039.webp "FERRARI 812 SUPERFAST (RHD) AC-SYSTEM-KOMPRESSOR TEILEDIAGRAMM")
-part-diagram-0040.webp "FERRARI 812 SUPERFAST (RHD) AC-SYSTEM – WASSER UND FREON TEILEDIAGRAMM")
-part-diagram-0041.webp "FERRARI 812 SUPERFAST (RHD) VERDAMPFEREINHEIT TEILEDIAGRAMM")
-part-diagram-0042.webp "FERRARI 812 SUPERFAST (RHD) LUFTKANÄLE IM ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-0043.webp "FERRARI 812 SUPERFAST (RHD) MIT DEM FAHRZEUG GELIEFERTE WERKZEUGE UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0100.webp "FERRARI 812 SUPERFAST (RHD) KAROSSERIE – AUSSENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0101.webp "FERRARI 812 SUPERFAST (RHD) GEWÄCHSHAUS TEILEDIAGRAMM")
-part-diagram-0102.webp "FERRARI 812 SUPERFAST (RHD) STRUKTUREN UND ELEMENTE, VORNE DES FAHRZEUGS TEILEDIAGRAMM")
-part-diagram-0103.webp "FERRARI 812 SUPERFAST (RHD) STRUKTUREN UND ELEMENTE, FAHRZEUGZENTRUM TEILEDIAGRAMM")
-part-diagram-0104.webp "FERRARI 812 SUPERFAST (RHD) STRUKTUREN UND ELEMENTE, RÜCKSEITE DES FAHRZEUGS TEILEDIAGRAMM")
-part-diagram-0105.webp "FERRARI 812 SUPERFAST (RHD) FERTIGSTELLUNG DES FAHRGESTELLS TEILEDIAGRAMM")
-part-diagram-0106.webp "FERRARI 812 SUPERFAST (RHD) FLACHER UNTERBODEN UND RADHÄUSER TEILEDIAGRAMM")
-part-diagram-0107.webp "FERRARI 812 SUPERFAST (RHD) ISOLIERUNG TEILEDIAGRAMM")
-part-diagram-0108.webp "FERRARI 812 SUPERFAST (RHD) PASSAGIERRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0109.webp "FERRARI 812 SUPERFAST (RHD) GEPÄCKRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0110.webp "FERRARI 812 SUPERFAST (RHD) DACHHIMMELVERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0111.webp "FERRARI 812 SUPERFAST (RHD) VORDERER DECKEL UND ÖFFNUNGSMECHANISMUS TEILEDIAGRAMM")
-part-diagram-0112.webp "FERRARI 812 SUPERFAST (RHD) HECKDECKEL UND ÖFFNUNGSMECHANISMUS TEILEDIAGRAMM")
-part-diagram-0113.webp "FERRARI 812 SUPERFAST (RHD) KRAFTSTOFFEINFÜLLKLAPPE UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-0114.webp "FERRARI 812 SUPERFAST (RHD) TÜREN – UNTERKONSTRUKTION UND VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0115.webp "FERRARI 812 SUPERFAST (RHD) TÜREN – ÖFFNUNGSMECHANISMEN UND SCHARNIERE TEILEDIAGRAMM")
-part-diagram-0116.webp "FERRARI 812 SUPERFAST (RHD) TÜREN – ELEKTRISCHE FENSTERHEBER UND RÜCKSPIEGEL TEILEDIAGRAMM")
