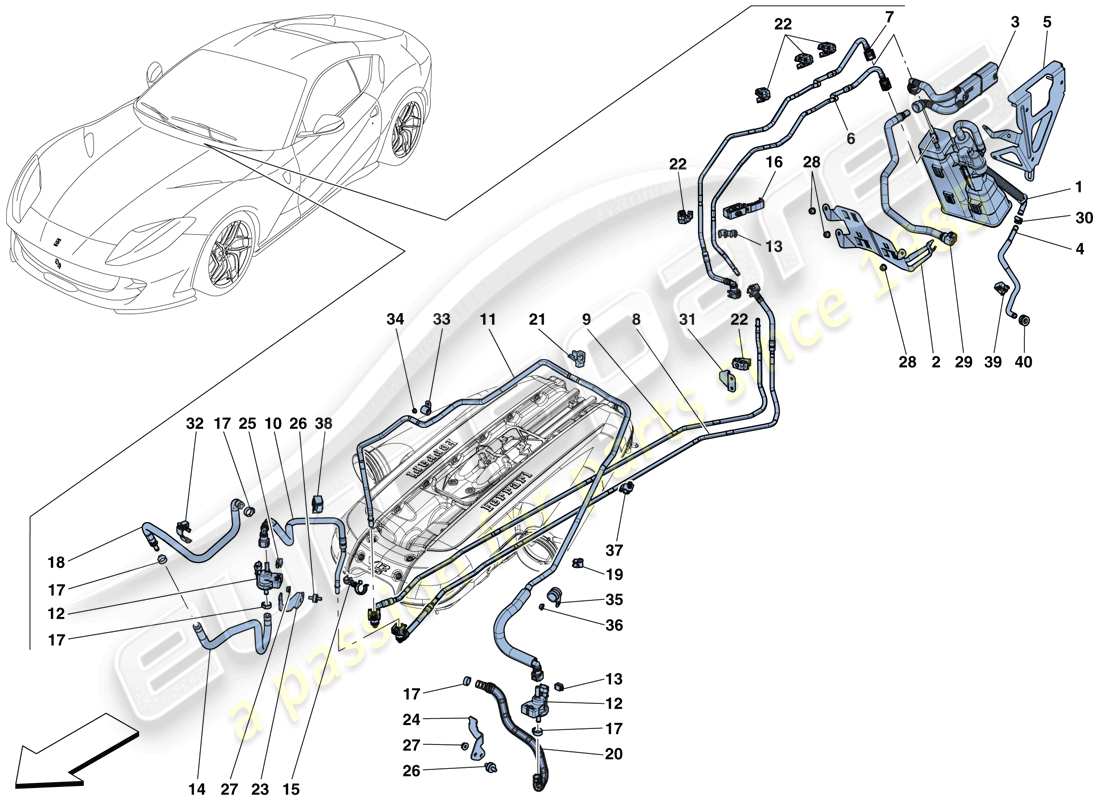

0011 - KONTROLLSYSTEM FÜR VERDAMPFUNGSEMISSIONEN
Ferrari 812 Superfast (USA) EVAPORATIVE EMISSIONS CONTROL SYSTEM Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 312809
KOMPL. Dampffilter
aus £350,65
aus £350,65
# 002
MPN: 331900
KOMPL. BEHÄLTERMONTAGEHALTERUNG
aus £35,29
aus £35,29
# 003
MPN: 328256
EXTERNES DAMPFABSCHEIDER-KIT
aus £72,67
aus £72,67
# 004
MPN: 339005
OBD-LUFTFILTER-EINLASSROHR
-Nach Erschöpfung zusätzlich Kabeltülle 10397380 Ref.40- bestellen -Anwendbar bis Ass. Nr. 163573- -Gültig bis zur Erschöpfung-
aus £17,29
aus £17,29
# 004
MPN: 891209
OBD-LUFTFILTER-EINLASSROHR
-Anwendbar ab Ass. Nr. 163574- – Anwendbar nach Erschöpfung von 339005-
aus £36,38
aus £36,38
Dieses Teil ersetzt die Teilenummer 339005, die wir auf Lager haben
# 005
MPN: 338530
Halterung
aus £35,29
aus £35,29
# 006
MPN: 335897
RECHTES SPÜLROHR, RADHAUSABSCHNITT
aus £32,18
aus £32,18
# 007
MPN: 335896
Linkes Spülrohr, Steuerhausabschnitt
aus £34,77
aus £34,77
# 008
MPN: 277375
RECHTES SPÜLROHR, UNTERBODENABSCHNITT
aus £32,70
aus £32,70
# 009
MPN: 292203
Linkes Spülrohr, Unterbodenbereich
aus £20,01
aus £20,01
Dieses Teil ersetzt die Teilenummer 277374 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 010
MPN: 295052
RECHTES SPÜLROHR, ABSCHNITT MOTORRAUM
aus £17,74
aus £17,74
# 011
MPN: 332132
Linkes Spülrohr, Ventilseite
-Nicht für GD-
aus £69,83
aus £69,83
# 011
MPN: 335608
Linkes Spülrohr, Ventilseite
-Gilt für GD-
aus £51,38
aus £51,38
# 012
MPN: 254425
SPÜLUNGSVENTIL
aus £15,57
aus £15,57
Dieses Teil ersetzt die Teilenummer 237683 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 013
MPN: 139966
CLIP
aus £0,54
aus £0,54
# 014
MPN: 331077
RECHTES SPÜLROHR, VENTILSEITE
aus £16,09
aus £16,09
# 015
MPN: 284145
ABSTANDSCLIP
aus £4,30
aus £4,30
# 016
MPN: 291163
CLIP
aus £0,56
aus £0,56
# 017
MPN: 13434670
KRAGEN
-D. 16.2-
aus £0,48
aus £0,48
# 018
MPN: 337331
RECHTES SPÜLROHR, MOTORSEITE
aus £17,29
aus £17,29
# 019
MPN: 235682
CLIP
aus £0,54
aus £0,54
# 020
MPN: 336508
Linkes Spülrohr, untere Ventilseite
aus £19,20
aus £19,20
# 021
MPN: 81649400
CLIP
aus £6,97
aus £6,97
# 022
MPN: 244277
CLIP
aus £0,78
aus £0,78
# 023
MPN: 295053
MONTAGEHALTERUNG FÜR RECHTES SPÜLVENTIL
aus £4,09
aus £4,09
# 024
MPN: 329242
MONTAGEHALTERUNG FÜR LINKES SPÜLVENTIL
aus £11,31
aus £11,31
# 025
MPN: 254427
CLIP
aus £0,53
aus £0,53
# 026
MPN: 225408
ZYLINDRISCHE BUCHSE
aus £4,62
aus £4,62
# 027
MPN: 14040614
NUSS
aus £0,53
aus £0,53
# 028
MPN: 14039614
NUSS
aus £0,53
aus £0,53
# 029
MPN: 341742
EVAP. EMISS. ROHR DES STEUERSYSTEMS AM KRAFTSTOFFEINFÜLLROHR
aus £30,10
aus £30,10
# 030
MPN: 10716470
KRAGEN
aus £0,77
aus £0,77
# 031
MPN: 287857
Halterung
aus £6,03
aus £6,03
# 032
MPN: 204777
CLIP
-1 Fach-
aus £0,54
aus £0,54
# 033
MPN: 10441390
HALTERUNG MIT HÜLSE
aus £0,53
aus £0,53
# 034
MPN: 14059111
NUSS
aus £0,54
aus £0,54
# 035
MPN: 10441690
HALTERUNG MIT HÜLSE
aus £1,14
aus £1,14
Dieses Teil ersetzt die Teilenummer 1044690
# 036
MPN: 14059111
NUSS
aus £0,54
aus £0,54
# 037
MPN: 262559
CLIP
aus £0,59
aus £0,59
# 038
MPN: 81649400
CLIP
aus £6,97
aus £6,97
# 039
MPN: 285883
CLIP
aus £1,91
aus £1,91
# 040
MPN: 10397380
TÜLLE
-Anwendbar ab Ass. Nr. 163574-
aus £0,93
aus £0,93
Dieses Teil ersetzt die Teilenummer 83172800
