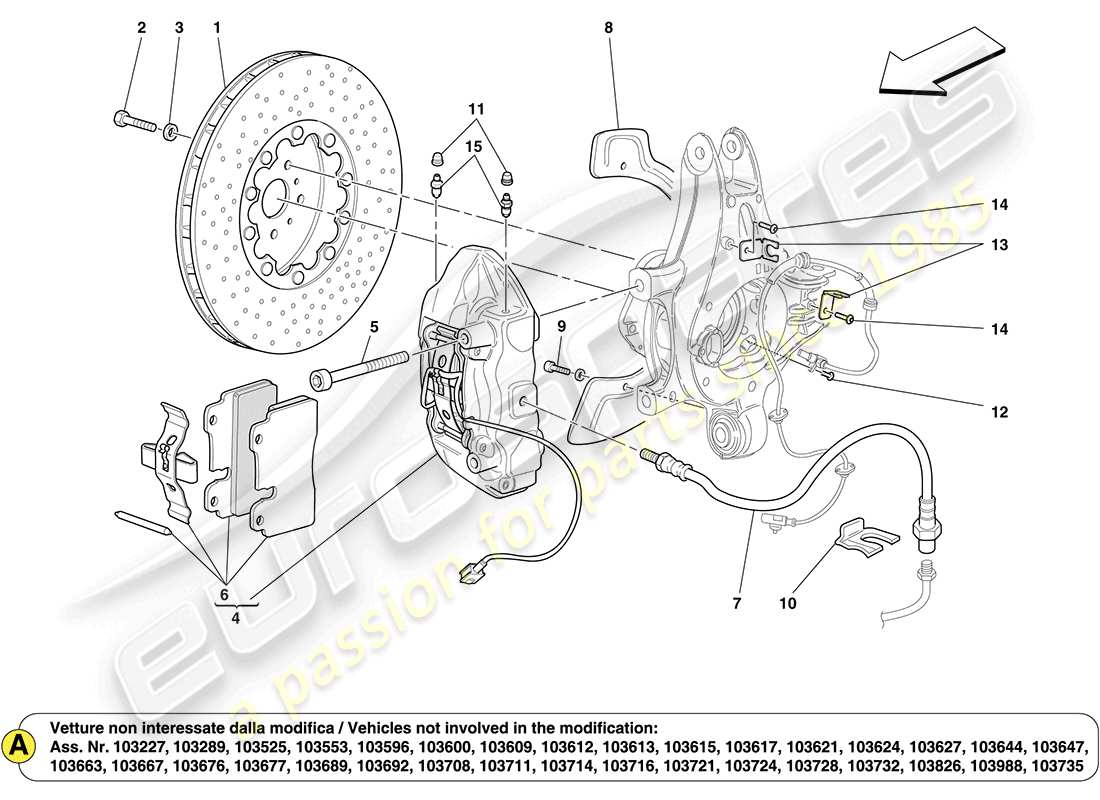

0040 - KOMPONENTEN DES HINTERRADBREMSSYSTEMS
Ferrari California (Europe) REAR WHEEL BRAKE SYSTEM COMPONENTS Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 240967

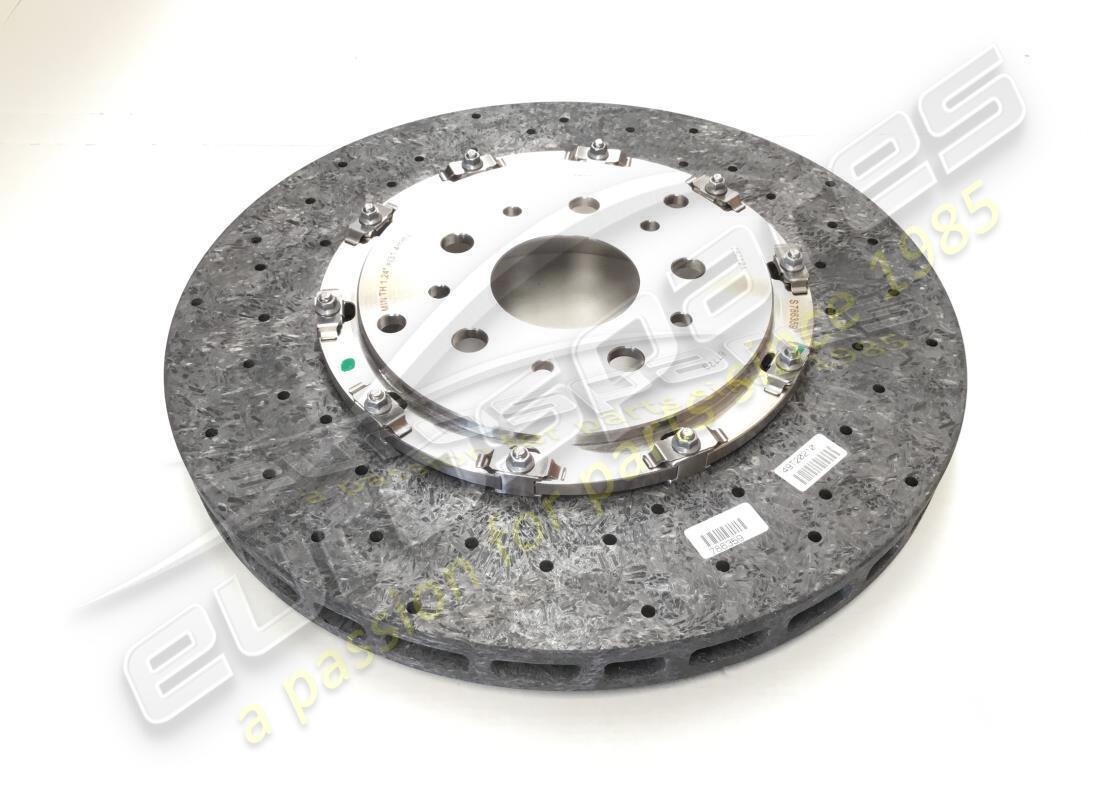

HINTERE BREMSSCHEIBE
-Gültig bis zur Erschöpfung-
aus £2.276,39
aus £2.276,39
# 001
MPN: 257102

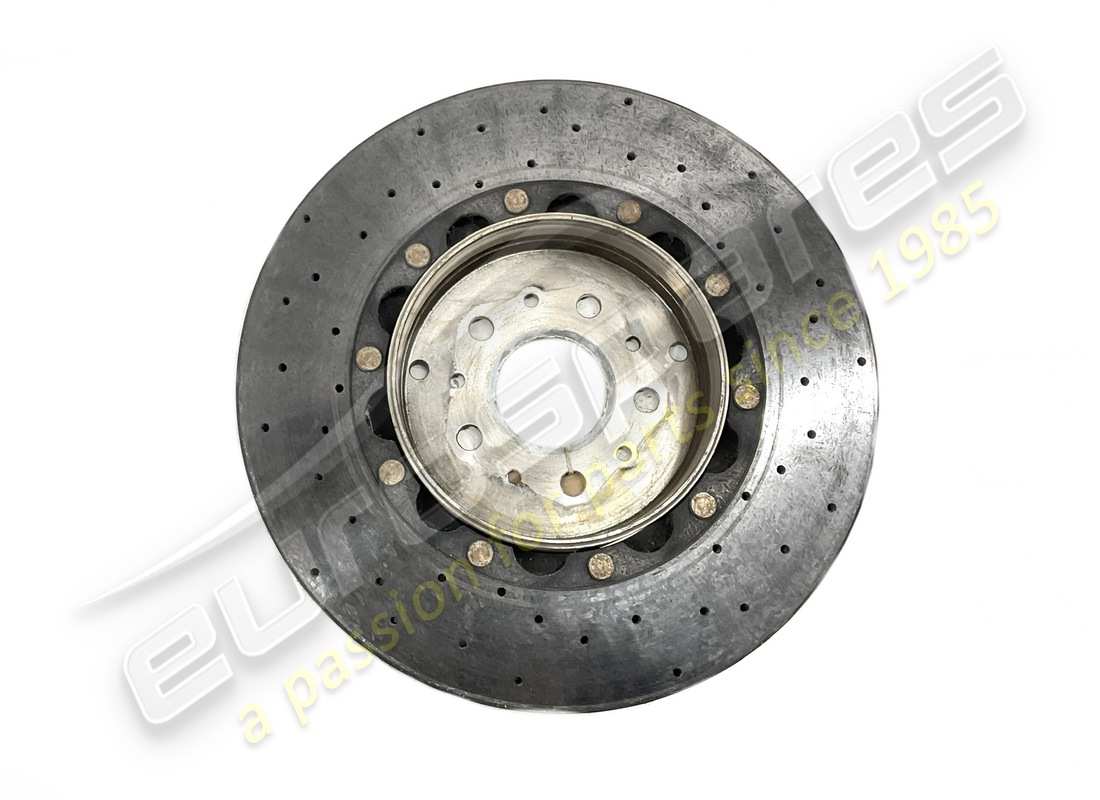

BREMSSCHEIBE
-Anwendbar bis Ass. Nr. 95333- -Anwendbar nach Erschöpfung von 240967- -Anwendbar bis zur Erschöpfung-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 240967, die wir auf Lager haben
# 001
MPN: 271714

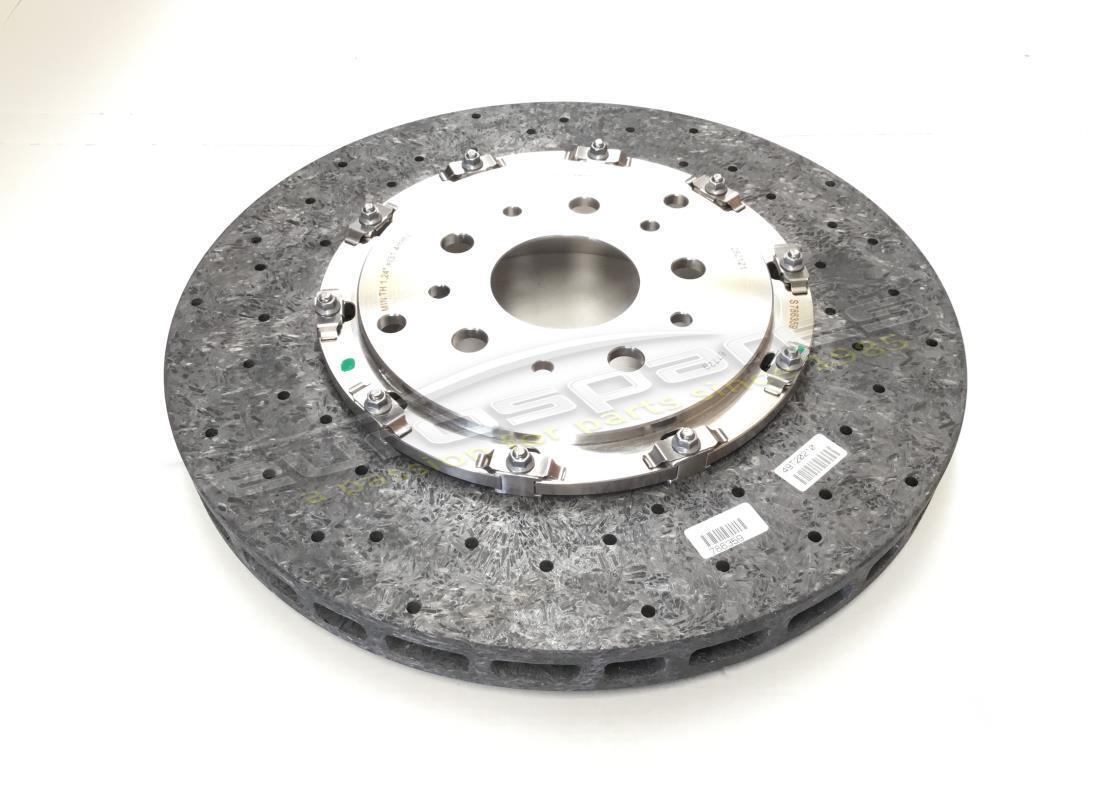

BREMSSCHEIBE
-Anwendbar ab Ass. Nr. 95334 bis Ass. Nr. 96951- -Anwendbar nach Erschöpfung von 257102- -Anwendbar bis zur Erschöpfung-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 257102
# 001
MPN: 274232
BREMSSCHEIBE
-Anwendbar ab Ass. Nr. 96952 bis Ass. Nr. 107306- -Anwendbar nach Erschöpfung von 271714- -Anwendbar bis zur Erschöpfung-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 271714
# 001
MPN: 282121

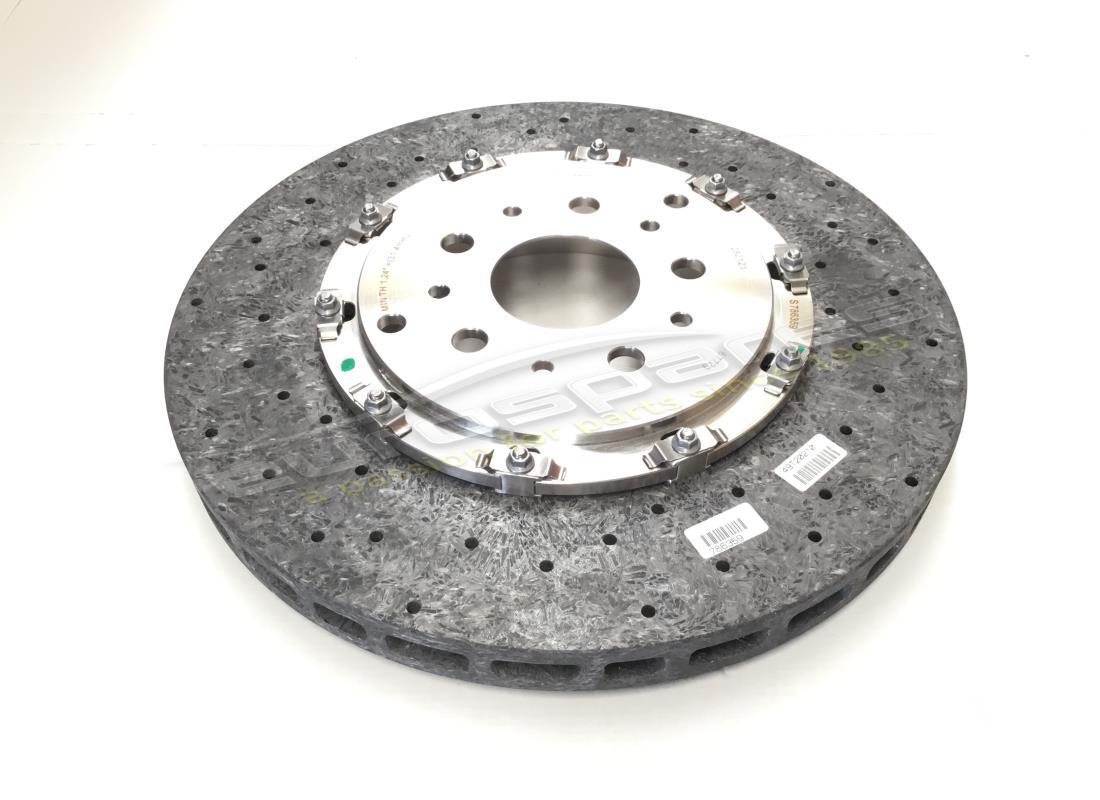

HINTERE BREMSSCHEIBE
-Anwendbar ab Ass. Nr. 107307- – anwendbar nach Erschöpfung von 274232- – nicht mehr lieferbar – ersetzt durch 304561-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 274232
# 001
MPN: 304561
HINTERE BREMSSCHEIBE
-Anwendbar ab Ass. Nr. 107307-
aus £1.552,16
aus £1.552,16
Dieses Teil ersetzt die Teilenummer 240967, die wir auf Lager haben - und 8 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 104370
SCHRAUBEN
aus £6,03
aus £6,03
Dieses Teil ersetzt die Teilenummer 139981
# 002
MPN: 228131
SCHRAUBEN
aus £0,53
aus £0,53
# 003
MPN: 228132
Scheibe
aus £0,53
aus £0,53
# 004
MPN: 245212
VOLLSTÄNDIGER RECHTER HINTERER BREMSSATTEL
-Glanzschwarze Bremssättel- -Anwendbar bis Ass. Nr. 110523- -Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 004
MPN: 245213
VOLLSTÄNDIGER HINTERER BREMSSATTEL LINKS
-Glanzschwarze Bremssättel- -Anwendbar bis Ass. Nr. 110523- -Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 004
MPN: 246907
VOLLSTÄNDIGER HINTERER BREMSSATTEL LINKS
-Corsa Red Bremssättel- -Gültig bis Ass. Nr. 110523- -Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 004
MPN: 246908
VOLLSTÄNDIGER RECHTER HINTERER BREMSSATTEL
-Corsa Red Bremssättel- -Gültig bis Ass. Nr. 110523- -Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 004
MPN: 246909
VOLLSTÄNDIGER HINTERER BREMSSATTEL LINKS
-Aluminiumgraue Bremssättel- -Anwendbar bis Ass. Nr. 110523- -Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 004
MPN: 246910
VOLLSTÄNDIGER RECHTER HINTERER BREMSSATTEL
-Aluminiumgraue Bremssättel- -Anwendbar bis Ass. Nr. 110523- -Gültig bis zur Erschöpfung-
aus £560,74
aus £560,74
# 004
MPN: 246911

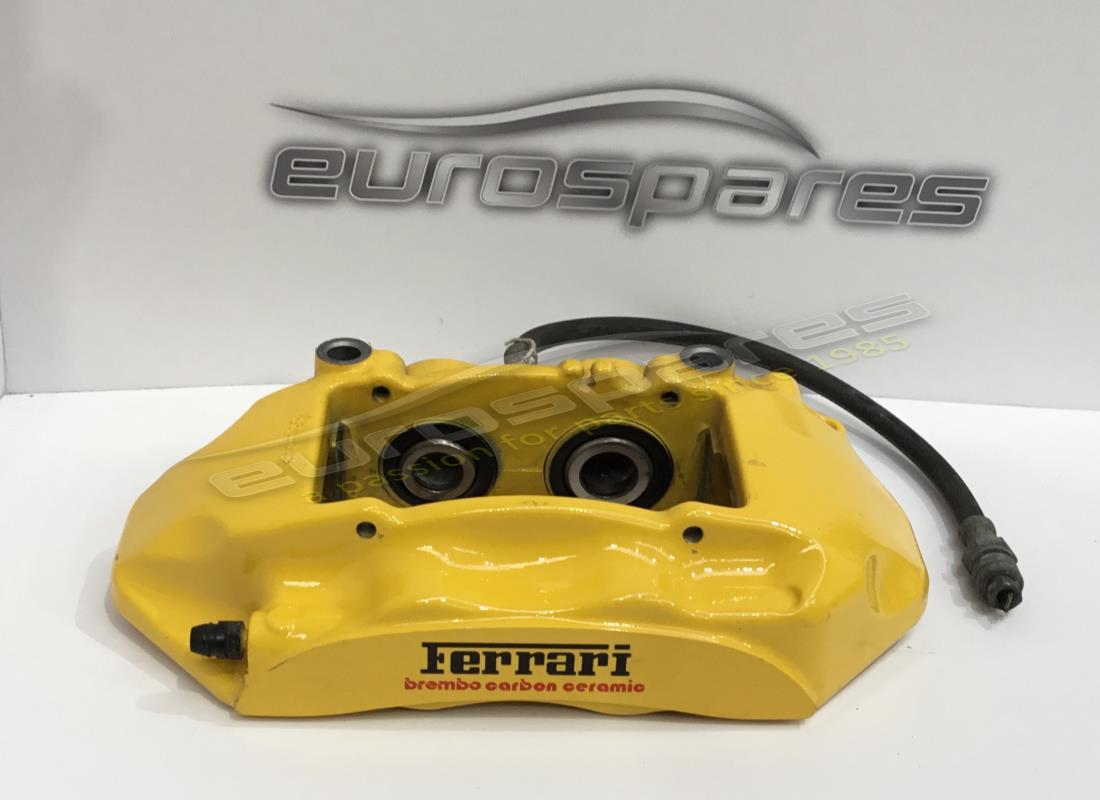

VOLLSTÄNDIGER HINTERER BREMSSATTEL LINKS
-Modena Yellow Bremssättel- -Anwendbar bis Ass. Nr. 110523- -Gültig bis zur Erschöpfung-
aus £532,38
aus £532,38
# 004
MPN: 246912

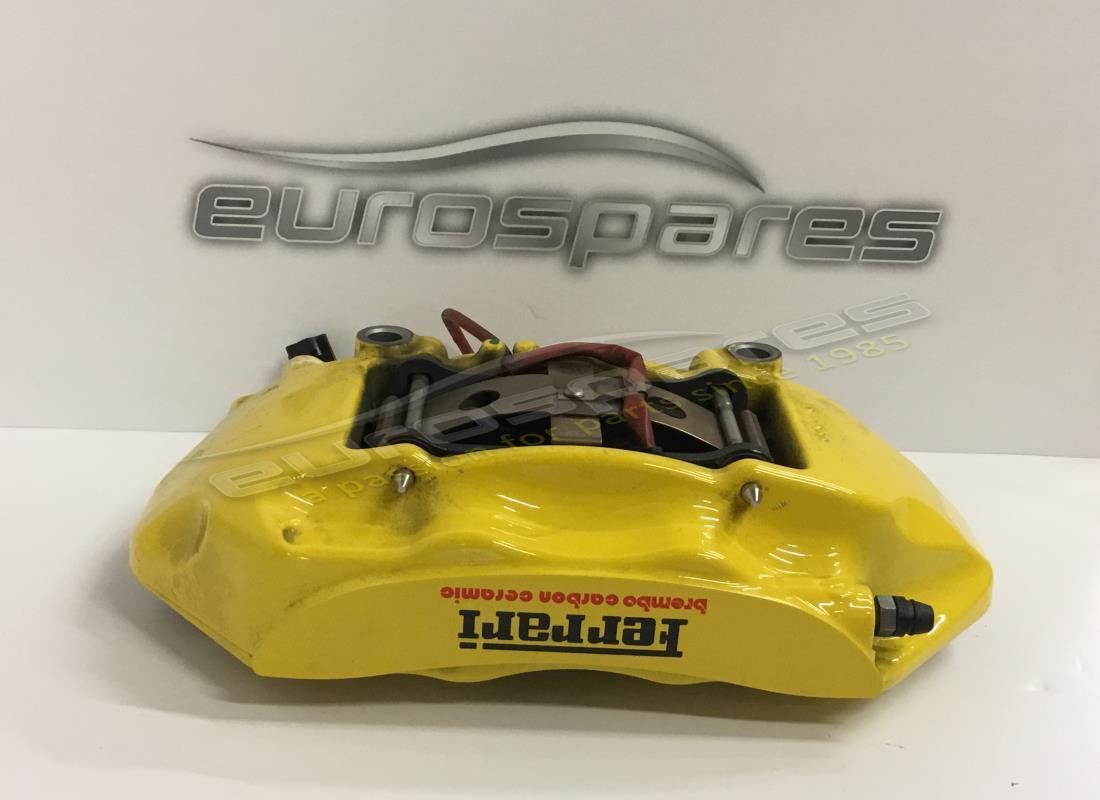

VOLLSTÄNDIGER RECHTER HINTERER BREMSSATTEL
-Modena Yellow Bremssättel- -Anwendbar bis Ass. Nr. 110523- -Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 004
MPN: 246913
VOLLSTÄNDIGER HINTERER BREMSSATTEL LINKS
-Scuderia Red Bremssättel- -Anwendbar bis Ass. Nr. 110523- -Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 004
MPN: 246914
VOLLSTÄNDIGER RECHTER HINTERER BREMSSATTEL
-Scuderia Red Bremssättel- -Anwendbar bis Ass. Nr. 110523- -Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 004
MPN: 248530
KOMPL. RECHTER HINTERER BREMSSATTEL
-Schwarz eloxierte Bremssättel- -Anwendbar bis Ass. Nr. 110523- -Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 004
MPN: 248531
KOMPL. LINKER HINTERER BREMSSATTEL
-Schwarz eloxierte Bremssättel- -Anwendbar bis Ass. Nr. 110523- -Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 004
MPN: 276879
KOMPL. LINKER HINTERER BREMSSATTEL
-Dunkelgraue Bremssättel- -Gültig bis Ass. Nr. 103178-
aus £1.525,31
aus £1.525,31
# 004
MPN: 276880
KOMPL. RECHTER HINTERER BREMSSATTEL
-Dunkelgraue Bremssättel- -Gültig bis Ass. Nr. 103178-
aus £1.525,31
aus £1.525,31
# 004
MPN: 279148
KOMPL. LINKER HINTERER BREMSSATTEL
-Dunkelgraue Bremssättel- -Siehe Hinweis A für Ass. Anzahl der Fahrzeuge, die von der Änderung nicht betroffen sind – -Gültig ab Ass. Nr. 103179 bis Ass. Nr. 110523- -Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 004
MPN: 279149
KOMPL. RECHTER HINTERER BREMSSATTEL
-Dunkelgraue Bremssättel- -Siehe Hinweis A für Ass. Anzahl der Fahrzeuge, die von der Änderung nicht betroffen sind – -Gültig ab Ass. Nr. 103179 bis Ass. Nr. 110523- -Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 004
MPN: 284693
KOMPL. LINKER HINTERER BREMSSATTEL
-Goldene Bremssättel- -Siehe Hinweis A für Ass. Anzahl der Fahrzeuge, die von der Änderung nicht betroffen sind – -Gültig ab Ass. Nr. 103179 bis Ass. Nr. 110523- -Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 004
MPN: 284694
KOMPL. RECHTER HINTERER BREMSSATTEL
-Goldene Bremssättel- -Siehe Hinweis A für Ass. Anzahl der Fahrzeuge, die von der Änderung nicht betroffen sind – -Gültig ab Ass. Nr. 103179 bis Ass. Nr. 110523- -Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 004
MPN: 284697
KOMPL. LINKER HINTERER BREMSSATTEL
-Blaue Bremssättel- -Siehe Hinweis A für Ass. Anzahl der Fahrzeuge, die von der Änderung nicht betroffen sind – -Gültig ab Ass. Nr. 103179 bis Ass. Nr. 110523- -Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 004
MPN: 284698
KOMPL. RECHTER HINTERER BREMSSATTEL
-Blaue Bremssättel- -Siehe Hinweis A für Ass. Anzahl der Fahrzeuge, die von der Änderung nicht betroffen sind – -Gültig ab Ass. Nr. 103179 bis Ass. Nr. 110523- -Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 004
MPN: 294790
KOMPL. LINKER HINTERER BREMSSATTEL
-Schwarz eloxierte Bremssättel- -Verwendbar ab Ass. Nr. 110524- – Anwendbar nach Erschöpfung von 248531-
aus £1.252,99
aus £1.252,99
Dieses Teil ersetzt die Teilenummer 248531
# 004
MPN: 294791
KOMPL. RECHTER HINTERER BREMSSATTEL
-Schwarz eloxierte Bremssättel- -Verwendbar ab Ass. Nr. 110524- – Anwendbar nach Erschöpfung von 248530-
aus £1.252,99
aus £1.252,99
Dieses Teil ersetzt die Teilenummer 248530
# 004
MPN: 294792
KOMPL. LINKER HINTERER BREMSSATTEL
-Dunkelgraue Bremssättel- -Gültig bis Ass. Nr. 110524- – Anwendbar nach Erschöpfung von 279148-
Dieses Teil ersetzt die Teilenummer 279148
# 004
MPN: 294793
KOMPL. RECHTER HINTERER BREMSSATTEL
-Dunkelgraue Bremssättel- -Gilt ab Ass. Nr. 110524- – Anwendbar nach Erschöpfung von 279149-
Dieses Teil ersetzt die Teilenummer 279149
# 004
MPN: 294794
KOMPL. LINKER HINTERER BREMSSATTEL
-Glanzschwarze Bremssättel- -Gilt ab Ass. Nr. 110524- – Anwendbar nach Erschöpfung von 245213-
Dieses Teil ersetzt die Teilenummer 245213
# 004
MPN: 294795
KOMPL. RECHTER HINTERER BREMSSATTEL
-Glanzschwarze Bremssättel- -Gilt ab Ass. Nr. 110524- – Anwendbar nach Erschöpfung von 245212-
Dieses Teil ersetzt die Teilenummer 245212
# 004

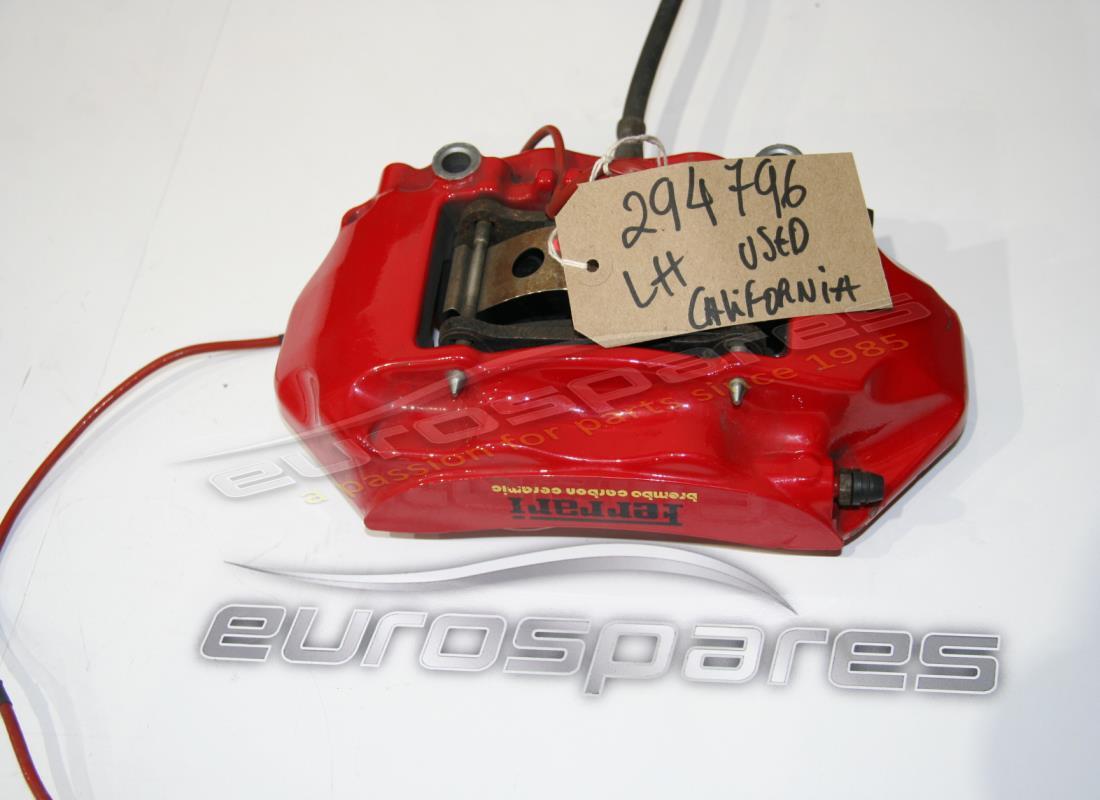

MPN: 294796
KOMPL. LINKER HINTERER BREMSSATTEL
-Corsa Red Bremssättel- -Gilt ab Ass. Nr. 110524- – Anwendbar nach Erschöpfung von 246907-
aus £689,14
aus £689,14
Dieses Teil ersetzt die Teilenummer 246907 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 004

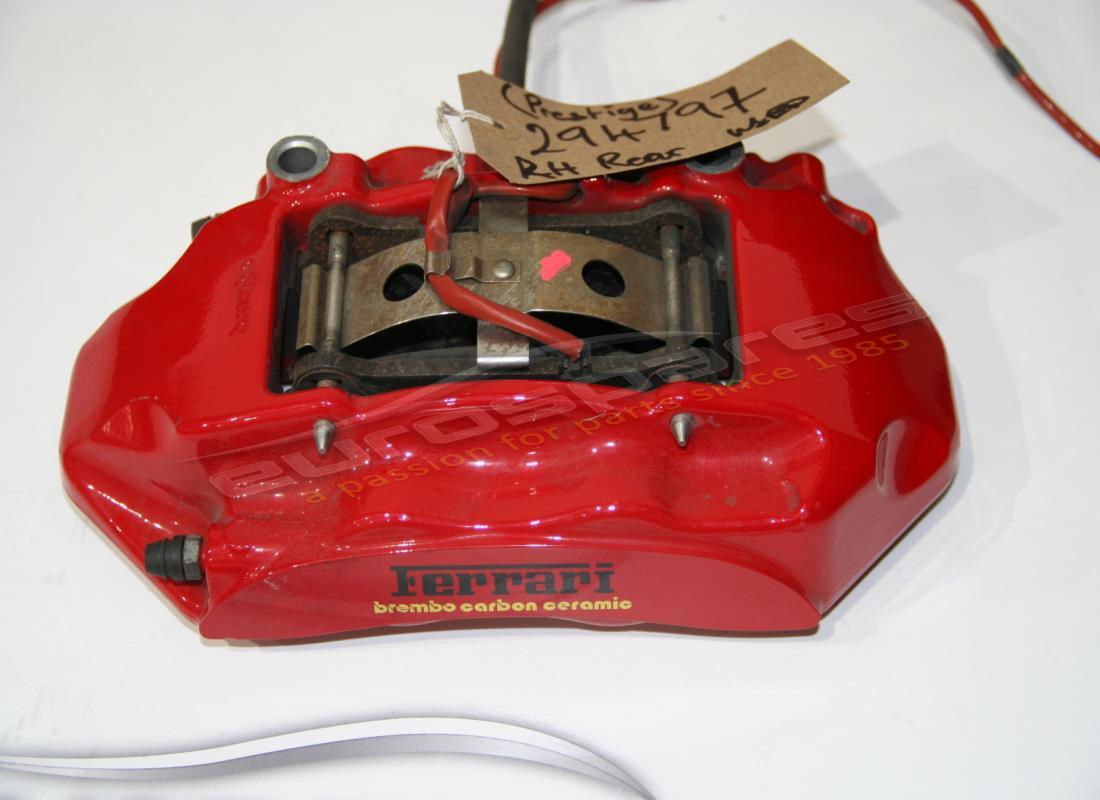

MPN: 294797
KOMPL. RECHTER HINTERER BREMSSATTEL
-Corsa Red Bremssättel- -Gilt ab Ass. Nr. 110524- – Anwendbar nach Erschöpfung von 246908-
aus £689,14
aus £689,14
Dieses Teil ersetzt die Teilenummer 246908 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 004
MPN: 294798
KOMPL. LINKER HINTERER BREMSSATTEL
-Goldene Bremssättel- -Gilt ab Ass. Nr. 110524- – Anwendbar nach Erschöpfung von 284693-
Dieses Teil ersetzt die Teilenummer 284693
# 004
MPN: 294799
KOMPL. RECHTER HINTERER BREMSSATTEL
-Goldene Bremssättel- -Gilt ab Ass. Nr. 110524- – Anwendbar nach Erschöpfung von 284694-
Dieses Teil ersetzt die Teilenummer 284694
# 004
MPN: 294800
KOMPL. LINKER HINTERER BREMSSATTEL
-Aluminiumgraue Bremssättel- -Verwendbar ab Ass. Nr. 110524- – Anwendbar nach Erschöpfung von 246909-
aus £1.319,28
aus £1.319,28
Dieses Teil ersetzt die Teilenummer 246909
# 004
MPN: 294801
KOMPL. RECHTER HINTERER BREMSSATTEL
-Aluminiumgraue Bremssättel- -Verwendbar ab Ass. Nr. 110524- – Anwendbar nach Erschöpfung von 246910-
aus £1.319,28
aus £1.319,28
Dieses Teil ersetzt die Teilenummer 246910, die wir auf Lager haben
# 004
MPN: 294802

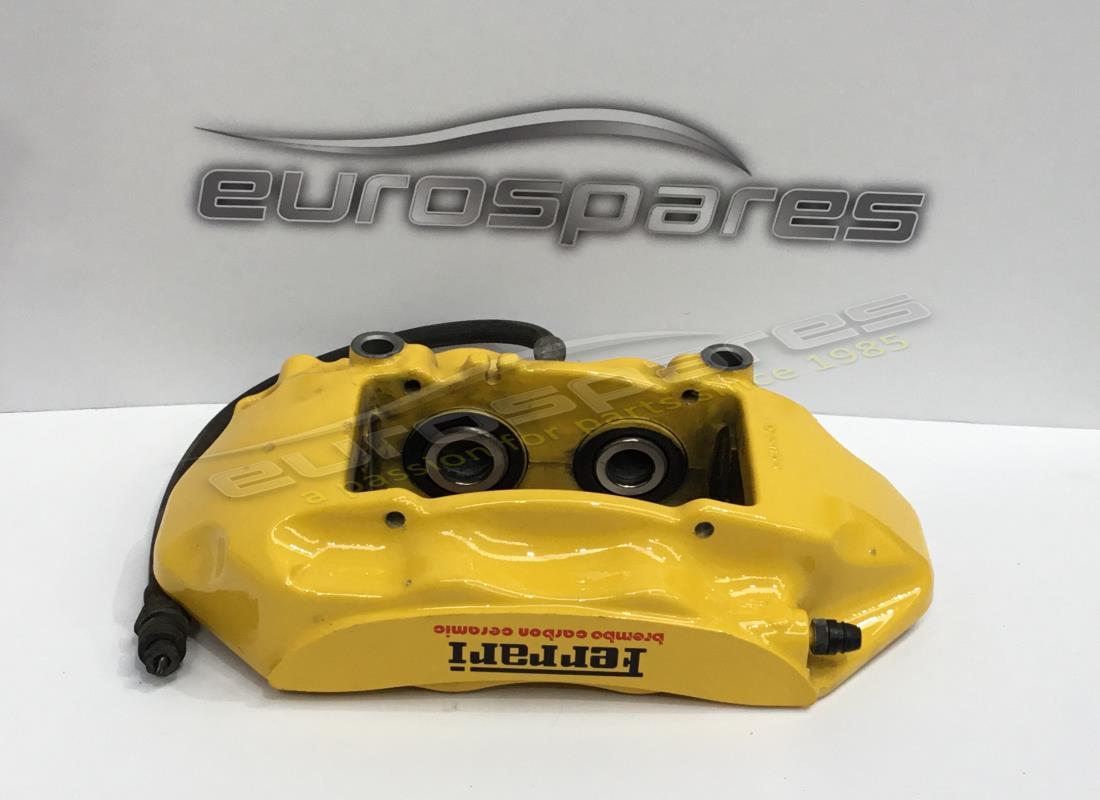

KOMPL. LINKER HINTERER BREMSSATTEL
-Modena Yellow Bremssättel- -Gilt ab Ass. Nr. 110524- – Anwendbar nach Erschöpfung von 246911-
aus £1.252,99
aus £1.252,99
Dieses Teil ersetzt die Teilenummer 246911, die wir auf Lager haben
# 004
MPN: 294803
KOMPL. RECHTER HINTERER BREMSSATTEL
-Modena Yellow Bremssättel- -Gilt ab Ass. Nr. 110524- – Anwendbar nach Erschöpfung von 246912-
aus £1.252,99
aus £1.252,99
Dieses Teil ersetzt die Teilenummer 246912
# 004
MPN: 294804
KOMPL. LINKER HINTERER BREMSSATTEL
-Scuderia Red Bremssättel- -Gilt ab Ass. Nr. 110524- – Anwendbar nach Erschöpfung von 246913-
Dieses Teil ersetzt die Teilenummer 246913
# 004
MPN: 294805
KOMPL. RECHTER HINTERER BREMSSATTEL
-Scuderia Red Bremssättel- -Gilt ab Ass. Nr. 110524- – Anwendbar nach Erschöpfung von 246914-
Dieses Teil ersetzt die Teilenummer 246914
# 004
MPN: 294806
KOMPL. LINKER HINTERER BREMSSATTEL
-Blaue Bremssättel- -Gilt ab Ass. Nr. 110524- – Anwendbar nach Erschöpfung von 284697-
aus £1.327,26
aus £1.327,26
Dieses Teil ersetzt die Teilenummer 284697
# 004
MPN: 294807
KOMPL. RECHTER HINTERER BREMSSATTEL
-Blaue Bremssättel- -Gilt ab Ass. Nr. 110524- – Anwendbar nach Erschöpfung von 284698-
aus £1.327,26
aus £1.327,26
Dieses Teil ersetzt die Teilenummer 284698
# 005
MPN: 196837
SCHRAUBEN
aus £5,99
aus £5,99
Dieses Teil ersetzt die Teilenummer 217656 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 006
MPN: 70001365
KIT HINTERER PADS
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 70001669-
Ersetzung
Ersetzung
# 006
MPN: 70002811

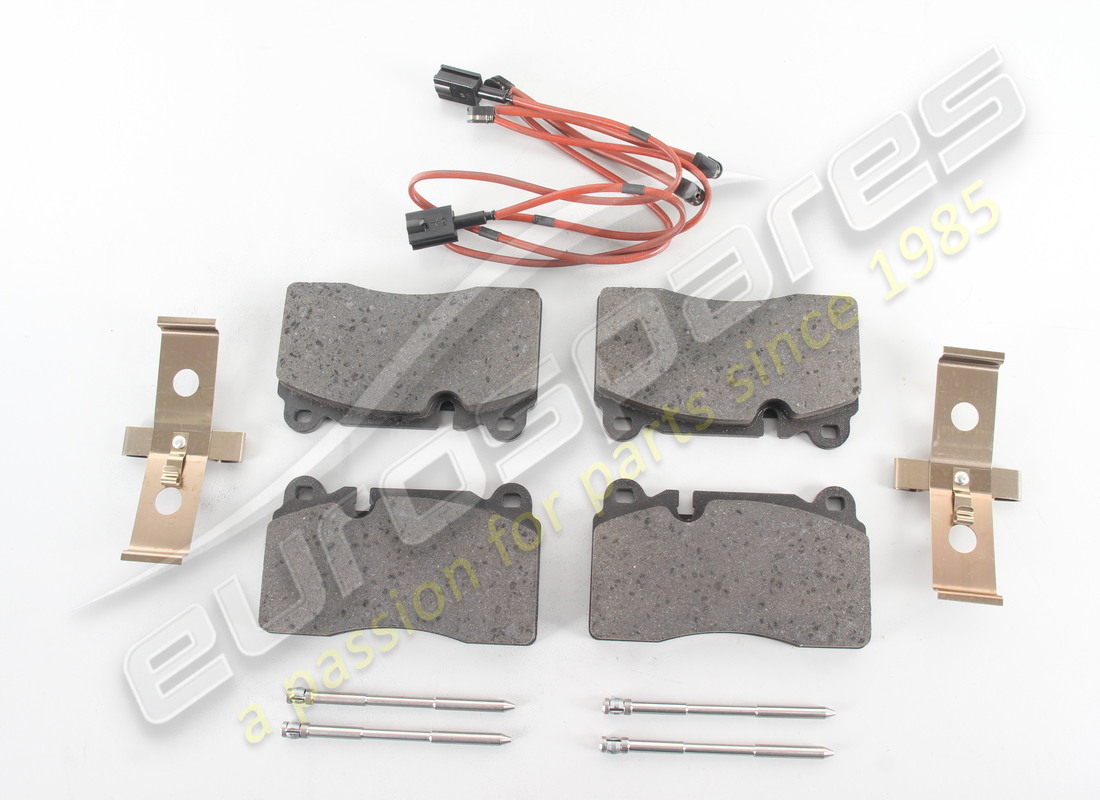

HINTERER BREMSBELAGSATZ
-Anwendbar ab Ass. Nr. 110524- – Anwendbar nach Erschöpfung von 70001669-
aus £869,86
aus £869,86
Dieses Teil ersetzt die Teilenummer 70001669
# 007
MPN: 118100
GUMMIROHR
-Anwendbar bis Ass. Nr. 95333- -Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 007
MPN: 254241
Schlauch
-Siehe Anmerkung A für Ass. Anzahl der Fahrzeuge, die von der Änderung nicht betroffen sind – -Gültig ab Ass. Nr. 103179-
Ersetzung
Ersetzung
# 007
MPN: 271712
GUMMIROHR
-Anwendbar ab Ass. Nr. 95334 bis Ass. Nr. 103178- – Anwendbar nach Erschöpfung von 118100-
aus £15,27
aus £15,27
Dieses Teil ersetzt die Teilenummer 118100
# 008
MPN: 240968
SCHEIBENSCHUTZ LINKS
-Anwendbar bis Ass. Nr. 92004- -Gültig bis zur Erschöpfung-
aus £14,91
aus £14,91
# 008
MPN: 240969
RECHTER SCHEIBENSCHUTZ
-Anwendbar bis Ass. Nr. 92004- -Gültig bis zur Erschöpfung-
aus £16,76
aus £16,76
# 008
MPN: 257423
SCHEIBENSCHUTZ HINTEN LINKS
-Anwendbar ab Ass. Nr. 92005- – Anwendbar nach Erschöpfung von 240968-
aus £18,11
aus £18,11
Dieses Teil ersetzt die Teilenummer 240968, die wir auf Lager haben - und 10 mehr. Klicken Sie hier, um Details anzuzeigen
# 008
MPN: 257424
RECHTER HINTERER SCHEIBENSCHUTZ
-Anwendbar ab Ass. Nr. 92005- – Anwendbar nach Erschöpfung von 240969-
aus £19,20
aus £19,20
Dieses Teil ersetzt die Teilenummer 240969, die wir auf Lager haben - und 8 mehr. Klicken Sie hier, um Details anzuzeigen
# 009
MPN: 190870
SCHRAUBEN
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 250657-
aus £1,28
aus £1,28
# 009
MPN: 250657
SCHRAUBEN
aus £5,01
aus £5,01
# 010
MPN: 116374
CLIP
aus £1,26
aus £1,26
# 011
MPN: 215666
DECKEL
aus £18,67
aus £18,67
# 012
MPN: 229324
SCHRAUBEN
aus £70,67
aus £70,67
# 013
MPN: 178938
MONTAGE
aus £16,02
aus £16,02
Dieses Teil ersetzt die Teilenummer 179236
# 014
MPN: 250657
SCHRAUBEN
aus £5,01
aus £5,01
# 015
MPN: 215665
ENTLÜFTUNGSSCHRAUBE
aus £28,97
aus £28,97
-part-diagram-0041.webp "FERRARI CALIFORNIA (EUROPE) FESTSTELLBREMSE TEILEDIAGRAMM")
-part-diagram-0042.webp "FERRARI CALIFORNIA (EUROPE) LENKGEHÄUSE UND SERVOLENKPUMPE TEILEDIAGRAMM")
-part-diagram-0043.webp "FERRARI CALIFORNIA (EUROPE) LENKSÄULENBAUGRUPPE UND LENKRAD TEILEDIAGRAMM")
-part-diagram-0044.webp "FERRARI CALIFORNIA (EUROPE) KOMPONENTEN DES VORDEREN STOSSDÄMPFERS TEILEDIAGRAMM")
-part-diagram-0045.webp "FERRARI CALIFORNIA (EUROPE) VORDERRADAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-0046.webp "FERRARI CALIFORNIA (EUROPE) KOMPONENTEN DES HINTEREN STOSSDÄMPFERS TEILEDIAGRAMM")
-part-diagram-0047.webp "FERRARI CALIFORNIA (EUROPE) HINTERRADAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-0048.webp "FERRARI CALIFORNIA (EUROPE) RÄDER UND REIFEN TEILEDIAGRAMM")
-part-diagram-0049.webp "FERRARI CALIFORNIA (EUROPE) REIFENDRUCKKONTROLLSYSTEM TEILEDIAGRAMM")
-part-diagram-0050.webp "FERRARI CALIFORNIA (EUROPE) BATTERIE TEILEDIAGRAMM")
-part-diagram-0051.webp "FERRARI CALIFORNIA (EUROPE) LICHTMASCHINE, ANLASSER UND AC-KOMPRESSOR TEILEDIAGRAMM")
-part-diagram-0052.webp "FERRARI CALIFORNIA (EUROPE) AC-EINHEIT: KOMPONENTEN IM MOTORRAUM TEILEDIAGRAMM")
-part-diagram-0053.webp "FERRARI CALIFORNIA (EUROPE) AC-EINHEIT: KOMPONENTEN IM MOTORRAUM TEILEDIAGRAMM")
-part-diagram-0054.webp "FERRARI CALIFORNIA (EUROPE) AC-EINHEIT: DASHBOARD-KOMPONENTEN TEILEDIAGRAMM")
-part-diagram-0055.webp "FERRARI CALIFORNIA (EUROPE) AC-EINHEIT: VERTEILUNG TEILEDIAGRAMM")
-part-diagram-0056.webp "FERRARI CALIFORNIA (EUROPE) STANDARDZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0100.webp "FERRARI CALIFORNIA (EUROPE) KAROSSERIE UND AUSSENVERKLEIDUNG VORNE TEILEDIAGRAMM")
-part-diagram-0101.webp "FERRARI CALIFORNIA (EUROPE) VORDERE KAROSSERIE UND AUßENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0102.webp "FERRARI CALIFORNIA (EUROPE) MITTELKAROSSERIE UND AUßENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0103.webp "FERRARI CALIFORNIA (EUROPE) MITTELKAROSSERIE UND AUßENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0104.webp "FERRARI CALIFORNIA (EUROPE) HECKKAROSSERIE UND AUßENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0105.webp "FERRARI CALIFORNIA (EUROPE) HECKKAROSSERIE UND AUßENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0106.webp "FERRARI CALIFORNIA (EUROPE) FRONTSTRUKTUREN UND CHASSIS-KASTENABSCHNITTE TEILEDIAGRAMM")
-part-diagram-0107.webp "FERRARI CALIFORNIA (EUROPE) FRONTSTRUKTUREN UND CHASSIS-KASTENABSCHNITTE TEILEDIAGRAMM")
-part-diagram-0108.webp "FERRARI CALIFORNIA (EUROPE) MITTELSTRUKTUREN UND CHASSIS-KASTENABSCHNITTE TEILEDIAGRAMM")
-part-diagram-0109.webp "FERRARI CALIFORNIA (EUROPE) MITTELSTRUKTUREN UND CHASSIS-KASTENABSCHNITTE TEILEDIAGRAMM")
-part-diagram-0110.webp "FERRARI CALIFORNIA (EUROPE) HECKSTRUKTUREN UND CHASSIS-KASTENABSCHNITTE TEILEDIAGRAMM")
-part-diagram-0111.webp "FERRARI CALIFORNIA (EUROPE) HECKSTRUKTUREN UND CHASSIS-KASTENABSCHNITTE TEILEDIAGRAMM")
-part-diagram-0112.webp "FERRARI CALIFORNIA (EUROPE) UNTERBODENSCHUTZE UND FLACHE UNTERBODENABSCHNITTE TEILEDIAGRAMM")
-part-diagram-0113.webp "FERRARI CALIFORNIA (EUROPE) RADHÄUSER UND TÜREN TEILEDIAGRAMM")
-part-diagram-0114.webp "FERRARI CALIFORNIA (EUROPE) FRONTSTOßSTANGE TEILEDIAGRAMM")
-part-diagram-0115.webp "FERRARI CALIFORNIA (EUROPE) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-0116.webp "FERRARI CALIFORNIA (EUROPE) SCHALLDÄMPFUNG IM FAHRZEUG TEILEDIAGRAMM")
-part-diagram-0117.webp "FERRARI CALIFORNIA (EUROPE) HITZESCHILDE IM FAHRZEUG TEILEDIAGRAMM")
-part-diagram-0118.webp "FERRARI CALIFORNIA (EUROPE) PASSAGIERRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0119.webp "FERRARI CALIFORNIA (EUROPE) GEPÄCKRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0120.webp "FERRARI CALIFORNIA (EUROPE) GEPÄCKRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0121.webp "FERRARI CALIFORNIA (EUROPE) DACHHIMMELVERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0122.webp "FERRARI CALIFORNIA (EUROPE) ELEKTRISCHES DACH: ÜBERROLLBAR UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0123.webp "FERRARI CALIFORNIA (EUROPE) ELEKTRISCHES DACH: VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0124.webp "FERRARI CALIFORNIA (EUROPE) ELEKTRISCHES DACH: KINEMATIK TEILEDIAGRAMM")
-part-diagram-0125.webp "FERRARI CALIFORNIA (EUROPE) ELEKTRISCHES DACH: STRUKTUR TEILEDIAGRAMM")
-part-diagram-0126.webp "FERRARI CALIFORNIA (EUROPE) ELEKTRISCHES DACH: HYDRAULIK TEILEDIAGRAMM")
-part-diagram-0127.webp "FERRARI CALIFORNIA (EUROPE) VORDERDECKEL TEILEDIAGRAMM")
-part-diagram-0128.webp "FERRARI CALIFORNIA (EUROPE) HINTERER DECKEL TEILEDIAGRAMM")
-part-diagram-0129.webp "FERRARI CALIFORNIA (EUROPE) KRAFTSTOFFEINFÜLLKLAPPE UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-0130.webp "FERRARI CALIFORNIA (EUROPE) VORDERTÜREN: VERZIERUNG TEILEDIAGRAMM")
-part-diagram-0131.webp "FERRARI CALIFORNIA (EUROPE) HAUSTÜREN: MECHANISMEN TEILEDIAGRAMM")
-part-diagram-0132.webp "FERRARI CALIFORNIA (EUROPE) ELEKTRISCHE FENSTERHEBER UND RÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-0133.webp "FERRARI CALIFORNIA (EUROPE) BILDSCHIRME, FENSTER UND DICHTUNGEN TEILEDIAGRAMM")
-part-diagram-0134.webp "FERRARI CALIFORNIA (EUROPE) VORDERSITZ – SICHERHEITSGURTE TEILEDIAGRAMM")
-part-diagram-0135.webp "FERRARI CALIFORNIA (EUROPE) VORDERSITZ – VERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0136.webp "FERRARI CALIFORNIA (EUROPE) VORDERSITZ – RENNSITZ TEILEDIAGRAMM")
-part-diagram-0137.webp "FERRARI CALIFORNIA (EUROPE) MITTELTUNNEL UND ZUBEHÖREINHEIT TEILEDIAGRAMM")
-part-diagram-0138.webp "FERRARI CALIFORNIA (EUROPE) INNENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0139.webp "FERRARI CALIFORNIA (EUROPE) ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-0140.webp "FERRARI CALIFORNIA (EUROPE) HANDSCHUHFACH TEILEDIAGRAMM")
-part-diagram-0141.webp "FERRARI CALIFORNIA (EUROPE) AIRBAG-SYSTEM TEILEDIAGRAMM")
-part-diagram-0142.webp "FERRARI CALIFORNIA (EUROPE) AIRBAG-SYSTEM TEILEDIAGRAMM")
-part-diagram-0143.webp "FERRARI CALIFORNIA (EUROPE) INTERNE PASSAGIERABTEILDIENSTLEISTUNGEN TEILEDIAGRAMM")
-part-diagram-0144.webp "FERRARI CALIFORNIA (EUROPE) SCHEINWERFER TEILEDIAGRAMM")
-part-diagram-0145.webp "FERRARI CALIFORNIA (EUROPE) RÜCKLEUCHTEN TEILEDIAGRAMM")
-part-diagram-0146.webp "FERRARI CALIFORNIA (EUROPE) SCHILDE, VERZIERUNGEN UND ABDECKUNGEN TEILEDIAGRAMM")
-part-diagram-0147.webp "FERRARI CALIFORNIA (EUROPE) SCHILDE, VERZIERUNGEN UND ABDECKUNGEN TEILEDIAGRAMM")
-part-diagram-0148.webp "FERRARI CALIFORNIA (EUROPE) HAUPTKABELSTRÄGE TEILEDIAGRAMM")
-part-diagram-0149.webp "FERRARI CALIFORNIA (EUROPE) VERSCHIEDENE BEFESTIGUNGEN FÜR DAS ELEKTRISCHE SYSTEM TEILEDIAGRAMM")
-part-diagram-0150.webp "FERRARI CALIFORNIA (EUROPE) ELEKTRONISCHES MANAGEMENT (AUFHÄNGUNG) TEILEDIAGRAMM")
-part-diagram-0151.webp "FERRARI CALIFORNIA (EUROPE) STEUERGERÄTE FÜR DEN FAHRGASTRAUM TEILEDIAGRAMM")
-part-diagram-0152.webp "FERRARI CALIFORNIA (EUROPE) STEUERGERÄTE FÜR GEPÄCKRAUM TEILEDIAGRAMM")
-part-diagram-0153.webp "FERRARI CALIFORNIA (EUROPE) ALARM- UND WEGFAHRSPERRESYSTEM TEILEDIAGRAMM")
-part-diagram-0154.webp "FERRARI CALIFORNIA (EUROPE) INFOTAINMENT-SYSTEM TEILEDIAGRAMM")
-part-diagram-0155.webp "FERRARI CALIFORNIA (EUROPE) AUDIO-LAUTSPRECHERSYSTEM TEILEDIAGRAMM")
-part-diagram-0156.webp "FERRARI CALIFORNIA (EUROPE) SCHEIBENWISCHER, SCHEIBE UND HUPEN TEILEDIAGRAMM")
-part-diagram-0157.webp "FERRARI CALIFORNIA (EUROPE) KLEBEETIKETTEN UND PLAQUES TEILEDIAGRAMM")
-part-diagram-0999.webp "FERRARI CALIFORNIA (EUROPE) FARBCODES TEILEDIAGRAMM")
-part-diagram-0000.webp "FERRARI CALIFORNIA (EUROPE) ERSATZ-MONTAGEEINHEITEN TEILEDIAGRAMM")
-part-diagram-0001.webp "FERRARI CALIFORNIA (EUROPE) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0002.webp "FERRARI CALIFORNIA (EUROPE) KURBELWELLE, PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-0003.webp "FERRARI CALIFORNIA (EUROPE) RECHTER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0004.webp "FERRARI CALIFORNIA (EUROPE) LINKER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0005.webp "FERRARI CALIFORNIA (EUROPE) STEUERSYSTEM – NOCKENWELLEN UND VENTILE TEILEDIAGRAMM")
-part-diagram-0006.webp "FERRARI CALIFORNIA (EUROPE) TIMINGSYSTEM - ANTRIEB TEILEDIAGRAMM")
-part-diagram-0007.webp "FERRARI CALIFORNIA (EUROPE) KRAFTSTOFFPUMPE UND VERBINDUNGSROHRE TEILEDIAGRAMM")
-part-diagram-0008.webp "FERRARI CALIFORNIA (EUROPE) TREIBSTOFFTANK TEILEDIAGRAMM")
-part-diagram-0009.webp "FERRARI CALIFORNIA (EUROPE) KONTROLLSYSTEM FÜR VERDAMPFUNGSEMISSIONEN TEILEDIAGRAMM")
-part-diagram-0010.webp "FERRARI CALIFORNIA (EUROPE) RECHTES EINSPRITZSYSTEM – ZÜNDUNG TEILEDIAGRAMM")
-part-diagram-0011.webp "FERRARI CALIFORNIA (EUROPE) LINKES EINSPRITZSYSTEM – ZÜNDUNG TEILEDIAGRAMM")
-part-diagram-0012.webp "FERRARI CALIFORNIA (EUROPE) SEKUNDÄRLUFTSYSTEM TEILEDIAGRAMM")
-part-diagram-0013.webp "FERRARI CALIFORNIA (EUROPE) ANSAUGKRÜMMER UND DROSSELKLAPPENGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0014.webp "FERRARI CALIFORNIA (EUROPE) LUFTFILTER, LUFTEINLASS UND KANÄLE TEILEDIAGRAMM")
-part-diagram-0015.webp "FERRARI CALIFORNIA (EUROPE) VORKATALYTISCHE KONVERTER UND KATALYTISCHE KONVERTER TEILEDIAGRAMM")
-part-diagram-0016.webp "FERRARI CALIFORNIA (EUROPE) SCHALLDÄMPFER TEILEDIAGRAMM")
-part-diagram-0017.webp "FERRARI CALIFORNIA (EUROPE) WÄRMETAUSCHER TEILEDIAGRAMM")
-part-diagram-0018.webp "FERRARI CALIFORNIA (EUROPE) DAMPFÖLRÜCKGEWINNUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-0019.webp "FERRARI CALIFORNIA (EUROPE) SCHMIERUNG: KREIS UND PICKUP TEILEDIAGRAMM")
-part-diagram-0020.webp "FERRARI CALIFORNIA (EUROPE) SCHMIERUNG: PUMPE UND FILTER TEILEDIAGRAMM")
-part-diagram-0021.webp "FERRARI CALIFORNIA (EUROPE) KÜHLUNG: WASSERPUMPE TEILEDIAGRAMM")
-part-diagram-0022.webp "FERRARI CALIFORNIA (EUROPE) KÜHLUNG: HEIZKÖRPER UND LUFTKANÄLE TEILEDIAGRAMM")
-part-diagram-0023.webp "FERRARI CALIFORNIA (EUROPE) KÜHLUNG: SAMMELBEHÄLTER UND ROHRE TEILEDIAGRAMM")
-part-diagram-0024.webp "FERRARI CALIFORNIA (EUROPE) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0025.webp "FERRARI CALIFORNIA (EUROPE) EXTERNE GETRIEBESTEUERUNGEN TEILEDIAGRAMM")
-part-diagram-0026.webp "FERRARI CALIFORNIA (EUROPE) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0027.webp "FERRARI CALIFORNIA (EUROPE) GETRIEBE-REPARATURSATZ TEILEDIAGRAMM")
-part-diagram-0028.webp "FERRARI CALIFORNIA (EUROPE) GETRIEBEÖLSCHMIER- UND KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-0029.webp "FERRARI CALIFORNIA (EUROPE) GETRIEBEÖLSCHMIER- UND KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-0030.webp "FERRARI CALIFORNIA (EUROPE) GETRIEBESCHMIERUNG UND KÜHLKREISLAUF TEILEDIAGRAMM")
-part-diagram-0031.webp "FERRARI CALIFORNIA (EUROPE) MANUELLE DCT-GETRIEBE-ENTRIEGELUNGSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0032.webp "FERRARI CALIFORNIA (EUROPE) ÜBERTRAGUNGSROHR TEILEDIAGRAMM")
-part-diagram-0033.webp "FERRARI CALIFORNIA (EUROPE) DIFFERENTIAL- UND HINTERACHSWELLEN TEILEDIAGRAMM")
-part-diagram-0034.webp "FERRARI CALIFORNIA (EUROPE) SERVOLENKUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-0035.webp "FERRARI CALIFORNIA (EUROPE) KOMPLETTE PEDALBOARD-BAUGRUPPE TEILEDIAGRAMM")
-part-diagram-0036.webp "FERRARI CALIFORNIA (EUROPE) KOMPLETTE PEDALBOARD-BAUGRUPPE TEILEDIAGRAMM")
-part-diagram-0037.webp "FERRARI CALIFORNIA (EUROPE) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0038.webp "FERRARI CALIFORNIA (EUROPE) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0039.webp "FERRARI CALIFORNIA (EUROPE) KOMPONENTEN DES VORDERRADBREMSSYSTEMS TEILEDIAGRAMM")
