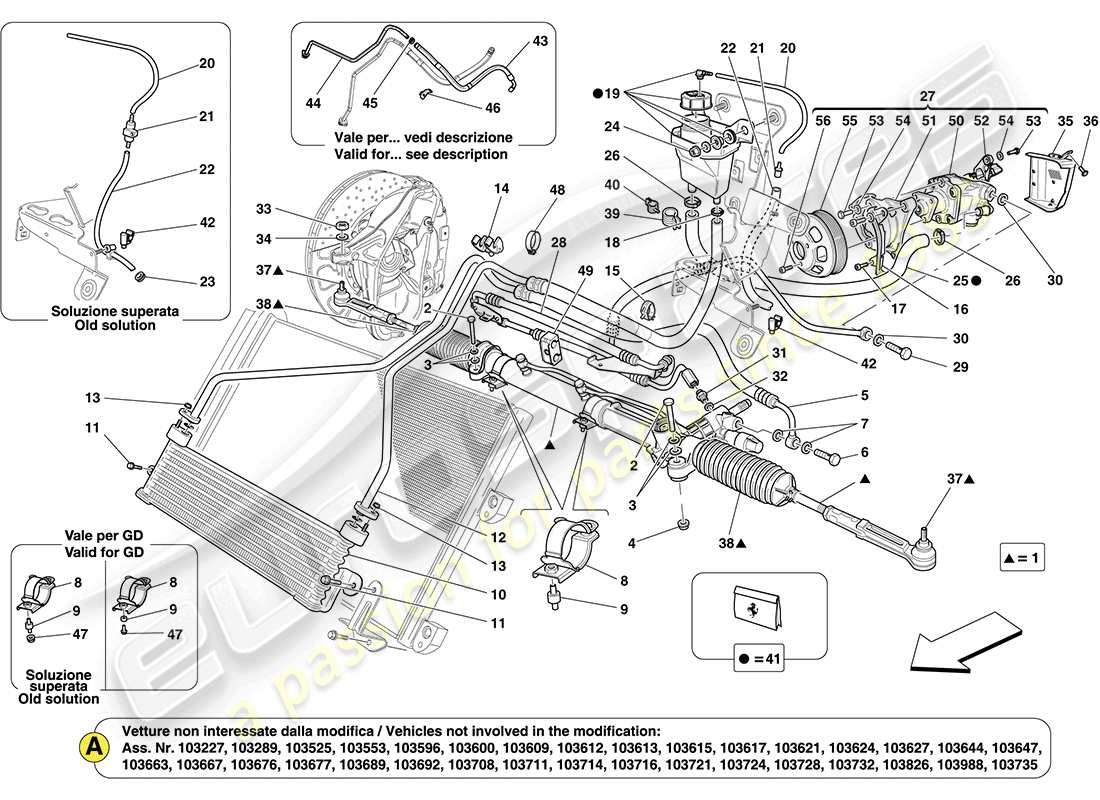

0042 - LENKGEHÄUSE UND SERVOLENKPUMPE
Ferrari California (Europe) STEERING BOX AND POWER STEERING PUMP Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz

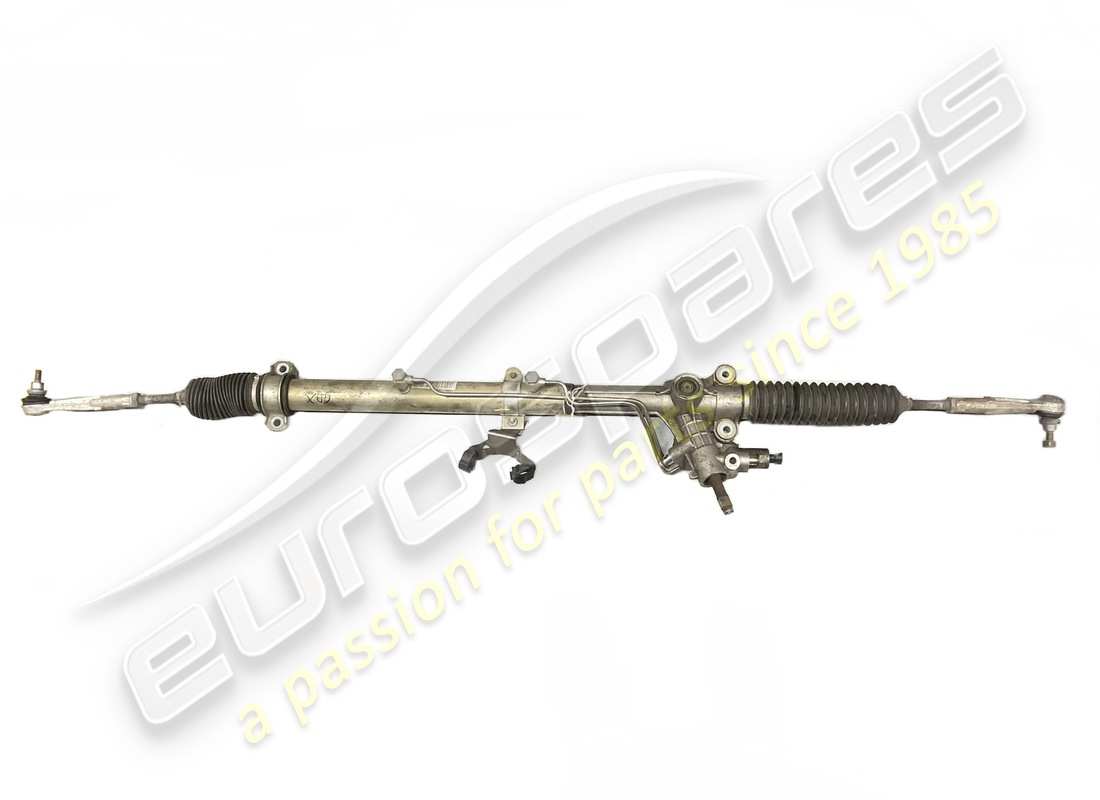

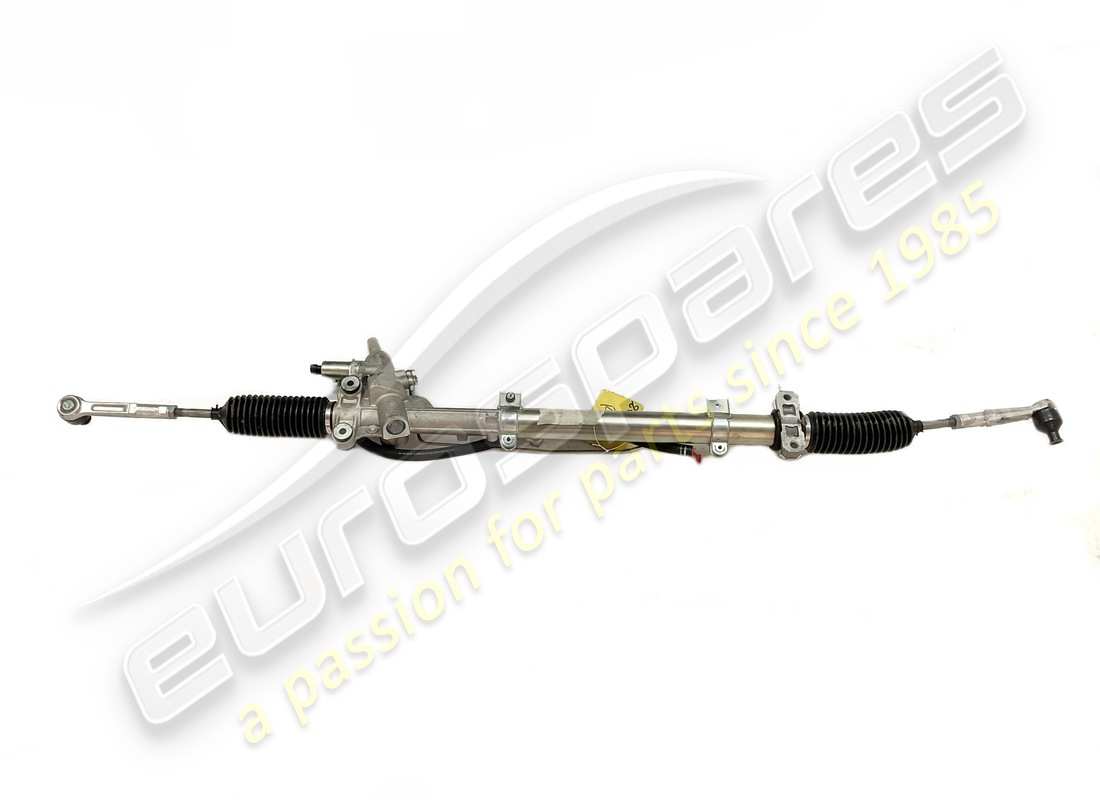

# 001
MPN: 241539
Zahnstangenlenkkasten
-Gilt für GD- -Gilt bis zur Erschöpfung-
Ersetzung
Ersetzung
# 001
MPN: 253129
Zahnstangenlenkkasten
-Nicht für GD- -Anwendbar bis zur Erschöpfung-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 245732
# 001
MPN: 264553
Zahnstangen-Lenkkasten
-Nicht für GD- -Anwendbar nach Erschöpfung von 253129-
aus £2.675,75
aus £2.675,75
Dieses Teil ersetzt die Teilenummer 253129
# 001
MPN: 264554
Zahnstangen-Lenkkasten
-Anwendbar für GD- -Anwendbar nach Erschöpfung von 241539-
aus £1.208,18
aus £1.208,18
Dieses Teil ersetzt die Teilenummer 241539 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 001
MPN: 279781
Zahnstangen-Lenkkasten
-Special Handling Pack- -Nicht für GD-
aus £1.605,41
aus £1.605,41
# 001
MPN: 280919
Zahnstangen-Lenkkasten
-Spezielles Handhabungspaket- -Gilt für GD-
aus £3.616,71
aus £3.616,71
# 002
MPN: 16237374
SCHRAUBEN
-Anwendbar bis Ass. Nr. 103178- -Nicht mehr lieferbar- -Ersetzt durch 250236-
aus £3,36
aus £3,36
Dieses Teil ersetzt die Teilenummer 15888824 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 250236
SCHRAUBEN
-Anwendbar bis Ass. Nr. 103178-
aus £1,77
aus £1,77
# 002
MPN: 277720
SCHRAUBEN
-Siehe Anmerkung A für Ass. Anzahl der Fahrzeuge, die von der Änderung nicht betroffen sind – -Gültig ab Ass. Nr. 103179-
aus £2,23
aus £2,23
# 003
MPN: 14496624
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14496601 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 004
MPN: 14058621
NUSS
aus £0,47
aus £0,47
# 005
MPN: 240608
ROHR VOM LENKGEHÄUSE ZUM KÜHLER
-Nicht für GD- -Anwendbar bis Ass. Nr. 103178-
aus £121,83
aus £121,83
# 005
MPN: 242991
ROHR VOM LENKGEHÄUSE ZUM KÜHLER
-Gilt für GD- -Gilt bis Ass. Nr. 103178-
aus £116,10
aus £116,10
# 006
MPN: 10185111
VERBINDER
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 277407-
aus £2,25
aus £2,25
# 006
MPN: 276087
KRAFTSTOFFEINFÜLLHALSROHR
-Siehe Anmerkung A für Ass. Anzahl der Fahrzeuge, die von der Änderung nicht betroffen sind – -Gültig ab Ass. Nr. 103179-
aus £9,28
aus £9,28
# 006
MPN: 277407
KRAFTSTOFFEINFÜLLHALSROHR
-Anwendbar bis Ass. Nr. 103178-
aus £6,30
aus £6,30
# 007
MPN: 10280060
KUPFERDICHTUNG
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 100501 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 008
MPN: 254779
ROHRBEFESTIGUNGSHALTERUNG
-Nicht für GD-
aus £26,45
aus £26,45
Dieses Teil ersetzt die Teilenummer 252444
# 008
MPN: 254779
ROHRBEFESTIGUNGSHALTERUNG
-Gilt für GD-
aus £26,45
aus £26,45
Dieses Teil ersetzt die Teilenummer 252444
# 009
MPN: 13604115
SHIM
-Gilt für GD-
aus £0,70
aus £0,70
Dieses Teil ersetzt die Teilenummer 13604111
# 009
MPN: 252018
Stecker
-Nicht für GD-
aus £4,75
aus £4,75
# 009
MPN: 252018
Stecker
-Gilt für GD- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 13604115-
aus £4,75
aus £4,75
# 010
MPN: 240007
ÖLKÜHLER
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 010
MPN: 261216
ÖLKÜHLER
-Anwendbar nach Erschöpfung von 240007- -Anwendbar bis zur Erschöpfung-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 240007
# 010
MPN: 310424
ÖLKÜHLER
-Anwendbar nach Erschöpfung von 261216-
aus £208,02
aus £208,02
Dieses Teil ersetzt die Teilenummer 261216
# 011
MPN: 16285227
SCHRAUBEN
aus £0,47
aus £0,47
# 012
MPN: 240609
ROHR VOM KÜHLER ZUM TANK
aus £47,78
aus £47,78
# 013
MPN: 14058419
NUSS
aus £0,47
aus £0,47
# 014
MPN: 240630
CLIP
aus £0,51
aus £0,51
# 015
MPN: 224878
CLIP
aus £1,09
aus £1,09
# 016
MPN: 252742
RIEMENSCHUTZABDECKUNG
aus £72,26
aus £72,26
# 017
MPN: 231616
SCHRAUBEN
-M6 X 14-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14305724, die wir auf Lager haben
# 018
MPN: 13126070
KRAGEN
aus £0,57
aus £0,57
# 019
MPN: 233605
KOMPL. SERVOLENKFLÜSSIGKEITSBEHÄLTER
-Ersetzt durch Kit 279663- -Anwendbar bis Ass. Nr. 98001- -Nicht mehr im Lieferumfang enthalten-
Ersetzung
Ersetzung
# 019
MPN: 280021
KOMPL. SERVOLENKFLÜSSIGKEITSBEHÄLTER
-Anwendbar ab Ass. Nr. 98002- -Gültig bis zur Erschöpfung-
aus £20,85
aus £20,85
Dieses Teil ersetzt die Teilenummer 199617 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 019
MPN: 292342
KOMPL. SERVOLENKFLÜSSIGKEITSBEHÄLTER
-Anwendbar ab Ass. Nr. 98002- – Anwendbar nach Erschöpfung von 280021-
aus £25,31
aus £25,31
Dieses Teil ersetzt die Teilenummer 233605, die wir auf Lager haben - und 9 mehr. Klicken Sie hier, um Details anzuzeigen
# 020
MPN: 169700
KOMPL. ENTLÜFTUNGSROHR
-Anwendbar ab Ass. Nr. 102225 bis Ass. Nr. 103178-
aus £7,37
aus £7,37
# 020
MPN: 277569
KOMPL. ENTLÜFTUNGSROHR
-Anwendbar bis Ass. Nr. 102224-
aus £33,40
aus £33,40
# 020
MPN: 280486
ENTLÜFTUNGSROHR VOM REGLERZYLINDER
-Siehe Anmerkung A für Ass. Anzahl der Fahrzeuge, die von der Änderung nicht betroffen sind – -Gültig ab Ass. Nr. 103179-
aus £12,77
aus £12,77
# 021
MPN: 222606
ENTLÜFTUNGSROHRVERBINDUNG
-Anwendbar ab Ass. Nr. 97978- – Anwendbar nach Erschöpfung von 242915-
aus £5,51
aus £5,51
# 021
MPN: 242915
DRUCKREGLERZYLINDER
- nach Erschöpfung auch Rohr 277569 Ref.20 und Rohr 277185 Ref.22- bestellen - Anwendbar bis Ass. Nr. 97977- -Anwendbar bis zur Erschöpfung-
aus £21,46
aus £21,46
# 022
MPN: 124347
GUMMIROHR VOM ZYLINDER BIS ZUM UNTEN
- Nach der Erschöpfung auch Pipe 277569 Ref. 20 und Union 222606 Ref. 21- bestellen. - Anwendbar bis Ass. Nr. 97977- -Anwendbar bis zur Erschöpfung-
aus £6,29
aus £6,29
# 022
MPN: 277185
ENTLÜFTUNGSROHR VOM REGLERZYLINDER
-Anwendbar ab Ass. Nr. 97978 bis Ass. Nr. 102224- – Anwendbar nach Erschöpfung von 124347-
aus £27,85
aus £27,85
Dieses Teil ersetzt die Teilenummer 124347
# 022
MPN: 280330
ENTLÜFTUNGSROHR VOM REGLERZYLINDER
-Anwendbar ab Ass. Nr. 102225-
aus £43,11
aus £43,11
# 023
MPN: 10397380
KABELTÜLLE
-Anwendbar bis Ass. Nr. 97977-
aus £0,79
aus £0,79
Dieses Teil ersetzt die Teilenummer 83172800
# 024
MPN: 14058519
NUSS
aus £0,47
aus £0,47
# 025
MPN: 255592
ROHR VOM TANK ZUR PUMPE
-Ersetzt durch Kit 279663- -Anwendbar bis Ass. Nr. 98001- -Nicht mehr im Lieferumfang enthalten-
aus £30,12
aus £30,12
Dieses Teil ersetzt die Teilenummer 248302 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 025
MPN: 276796
ROHR VOM TANK ZUR PUMPE
-Anwendbar ab Ass. Nr. 98002-
aus £21,05
aus £21,05
# 026
MPN: 13126370
SCHRAUBKRAGEN
aus £0,67
aus £0,67
# 027
MPN: 263560
HYDRAULISCHE SERVOSTEUERUNGSPUMPE
-Anwendbar bis Motornummer 172747- -Anwendbar bis zur Erschöpfung-
Ersetzung
Ersetzung
# 027
MPN: 275789
KOMPL. SERVOLENKUNGSPUMPE
-Gültig ab Motor Nr. 172748- -Gültig nach Erschöpfung von 263560- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 299537-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 252279 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 027
MPN: 299537
KOMPL. SERVOLENKUNGSPUMPE
-Gilt ab Motor Nr. 172748- -Nicht mehr im Lieferumfang enthalten-
aus £909,93
aus £909,93
Dieses Teil ersetzt die Teilenummer 275789
# 028
MPN: 242990
ROHR VON DER PUMPE ZUM LENKGEHÄUSE
-Gilt für GD- -Gilt bis Ass. Nr. 103178-
aus £155,39
aus £155,39
# 028
MPN: 245392
ROHR VON DER PUMPE ZUM LENKGEHÄUSE
-Nicht für GD- -Anwendbar bis Ass. Nr. 103178-
aus £352,62
aus £352,62
# 028
MPN: 279841
ROHR VON DER PUMPE ZUM LENKGEHÄUSE
-Siehe Anmerkung A für Ass. Anzahl der Fahrzeuge, die von der Änderung nicht betroffen sind- -Gilt für GD- -Gilt ab Ass. Nr. 103179-
aus £86,23
aus £86,23
# 028
MPN: 280010
ROHR VON DER PUMPE ZUM LENKGEHÄUSE
-Siehe Anmerkung A für Ass. Anzahl der von der Änderung nicht betroffenen Fahrzeuge - -Nicht für GD- -Gilt ab Ass. Nr. 103179-
aus £296,95
aus £296,95
# 028
MPN: 284552
ROHR VON DER PUMPE ZUM LENKGEHÄUSE
-Special Handling Pack- -Nicht für GD-
aus £296,95
aus £296,95
# 028
MPN: 284812
ROHR VON DER PUMPE ZUM LENKGEHÄUSE
-Spezielles Handhabungspaket- -Gilt für GD-
aus £198,22
aus £198,22
# 029
MPN: 245041
UNION
aus £31,33
aus £31,33
# 030
MPN: 10257060
Dichtung
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10253060 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 031
MPN: 205048
GEWINDEVERBINDUNG
aus £49,05
aus £49,05
# 032
MPN: 10257060
Dichtung
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10253060 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 033
MPN: 102742
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12557621 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 034
MPN: 12626224
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12626221
# 035
MPN: 252754
ANTI-HITZESCHILD
aus £34,71
aus £34,71
# 036
MPN: 231616
SCHRAUBEN
-M6 X 14-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14305724, die wir auf Lager haben
# 037
MPN: 250196
STANGENKOPF FÜR LENKGEHÄUSE
aus £129,30
aus £129,30
# 038
MPN: 229521
ERSATZSATZ FÜR LENKGEHÄUSE-MANTEL
aus £135,00
aus £135,00
# 039
MPN: 225165
CLIP
-D. 24-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 215294
# 040
MPN: 178359
CLIP
-D. 15/20-
aus £0,47
aus £0,47
# 041
MPN: 279663
NACHRÜSTSATZ
-Anwendbar bis Ass. Nr. 98001-
aus £66,52
aus £66,52
Dieses Teil ersetzt die Teilenummer 255592, die wir auf Lager haben
# 042
MPN: 249393
CLIP
aus £0,47
aus £0,47
# 043
MPN: 273958
ROHR VOM LENKGEHÄUSE ZUM KÜHLER-TRENNVERBINDER
-Siehe Anmerkung A für Ass. Anzahl der von der Änderung nicht betroffenen Fahrzeuge - -Nicht für GD- -Gilt ab Ass. Nr. 103179-
aus £50,41
aus £50,41
# 043
MPN: 279837
ROHR VOM LENKGEHÄUSE ZUM KÜHLER-TRENNVERBINDER
-Siehe Anmerkung A für Ass. Anzahl der Fahrzeuge, die von der Änderung nicht betroffen sind- -Gilt für GD- -Gilt ab Ass. Nr. 103179-
aus £42,78
aus £42,78
# 043
MPN: 284551
ROHR VOM LENKGEHÄUSE ZUM KÜHLER-TRENNVERBINDER
-Special Handling Pack- -Nicht für GD-
aus £58,27
aus £58,27
# 043
MPN: 284813
ROHR VOM LENKGEHÄUSE ZUM KÜHLER-TRENNVERBINDER
-Spezielles Handhabungspaket- -Gilt für GD-
aus £92,80
aus £92,80
# 044
MPN: 273962
ROHR VOM TRENNER ZUM KÜHLER
-Siehe Anmerkung A für Ass. Anzahl der Fahrzeuge, die von der Änderung nicht betroffen sind – -Gültig ab Ass. Nr. 103179-
aus £28,85
aus £28,85
# 045
MPN: 13430770
KRAGEN
-Siehe Anmerkung A für Ass. Anzahl der Fahrzeuge, die von der Änderung nicht betroffen sind – -Gültig ab Ass. Nr. 103179- – Anwendbar nach Erschöpfung von 13432770-
aus £0,47
aus £0,47
# 045
MPN: 13432770
KRAGEN
-Siehe Anmerkung A für Ass. Anzahl der Fahrzeuge, die von der Änderung nicht betroffen sind – -Gültig ab Ass. Nr. 103179- -Gültig bis zur Erschöpfung-
aus £0,59
aus £0,59
# 046
MPN: 275774
Halterung
-Siehe Anmerkung A für Ass. Anzahl der Fahrzeuge, die von der Änderung nicht betroffen sind – -Gültig ab Ass. Nr. 103179-
aus £5,98
aus £5,98
# 047
MPN: 14039614
NUSS
-Gilt für GD- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 16286224-
aus £0,47
aus £0,47
# 047
MPN: 16286224
SCHRAUBEN
-Gilt für GD-
aus £1,33
aus £1,33
# 048
MPN: 249885
CLIP
-Gilt für GD-
aus £0,67
aus £0,67
# 049
MPN: 243396
VORDERER GUMMIPILLORBLOCK
-Nicht für GD-
aus £13,73
aus £13,73
# 049
MPN: 243396
VORDERER GUMMIPILLORBLOCK
-Gilt für GD- -Gilt bis Ass. Nr. 103178-
aus £13,73
aus £13,73
# 050
MPN: 277565
Servolenkungspumpe
aus £1.088,99
aus £1.088,99
# 051
MPN: 248118
MONTAGE DER VORDEREN SERVOLENKPUMPE
aus £69,79
aus £69,79
# 052
MPN: 252280
MONTAGE DER HINTEREN SERVOLENKPUMPE
aus £177,28
aus £177,28
# 053
MPN: 16043824
SCHRAUBEN
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 16043821
# 054
MPN: 14496524
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14496525 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 055
MPN: 243460
RIEMENSCHEIBE FÜR SERVOLENKPUMPE
aus £90,72
aus £90,72
# 056
MPN: 231627
SCHRAUBEN
aus £0,53
aus £0,53
-part-diagram-0043.webp "FERRARI CALIFORNIA (EUROPE) LENKSÄULENBAUGRUPPE UND LENKRAD TEILEDIAGRAMM")
-part-diagram-0044.webp "FERRARI CALIFORNIA (EUROPE) KOMPONENTEN DES VORDEREN STOSSDÄMPFERS TEILEDIAGRAMM")
-part-diagram-0045.webp "FERRARI CALIFORNIA (EUROPE) VORDERRADAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-0046.webp "FERRARI CALIFORNIA (EUROPE) KOMPONENTEN DES HINTEREN STOSSDÄMPFERS TEILEDIAGRAMM")
-part-diagram-0047.webp "FERRARI CALIFORNIA (EUROPE) HINTERRADAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-0048.webp "FERRARI CALIFORNIA (EUROPE) RÄDER UND REIFEN TEILEDIAGRAMM")
-part-diagram-0049.webp "FERRARI CALIFORNIA (EUROPE) REIFENDRUCKKONTROLLSYSTEM TEILEDIAGRAMM")
-part-diagram-0050.webp "FERRARI CALIFORNIA (EUROPE) BATTERIE TEILEDIAGRAMM")
-part-diagram-0051.webp "FERRARI CALIFORNIA (EUROPE) LICHTMASCHINE, ANLASSER UND AC-KOMPRESSOR TEILEDIAGRAMM")
-part-diagram-0052.webp "FERRARI CALIFORNIA (EUROPE) AC-EINHEIT: KOMPONENTEN IM MOTORRAUM TEILEDIAGRAMM")
-part-diagram-0053.webp "FERRARI CALIFORNIA (EUROPE) AC-EINHEIT: KOMPONENTEN IM MOTORRAUM TEILEDIAGRAMM")
-part-diagram-0054.webp "FERRARI CALIFORNIA (EUROPE) AC-EINHEIT: DASHBOARD-KOMPONENTEN TEILEDIAGRAMM")
-part-diagram-0055.webp "FERRARI CALIFORNIA (EUROPE) AC-EINHEIT: VERTEILUNG TEILEDIAGRAMM")
-part-diagram-0056.webp "FERRARI CALIFORNIA (EUROPE) STANDARDZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0100.webp "FERRARI CALIFORNIA (EUROPE) KAROSSERIE UND AUSSENVERKLEIDUNG VORNE TEILEDIAGRAMM")
-part-diagram-0101.webp "FERRARI CALIFORNIA (EUROPE) VORDERE KAROSSERIE UND AUßENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0102.webp "FERRARI CALIFORNIA (EUROPE) MITTELKAROSSERIE UND AUßENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0103.webp "FERRARI CALIFORNIA (EUROPE) MITTELKAROSSERIE UND AUßENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0104.webp "FERRARI CALIFORNIA (EUROPE) HECKKAROSSERIE UND AUßENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0105.webp "FERRARI CALIFORNIA (EUROPE) HECKKAROSSERIE UND AUßENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0106.webp "FERRARI CALIFORNIA (EUROPE) FRONTSTRUKTUREN UND CHASSIS-KASTENABSCHNITTE TEILEDIAGRAMM")
-part-diagram-0107.webp "FERRARI CALIFORNIA (EUROPE) FRONTSTRUKTUREN UND CHASSIS-KASTENABSCHNITTE TEILEDIAGRAMM")
-part-diagram-0108.webp "FERRARI CALIFORNIA (EUROPE) MITTELSTRUKTUREN UND CHASSIS-KASTENABSCHNITTE TEILEDIAGRAMM")
-part-diagram-0109.webp "FERRARI CALIFORNIA (EUROPE) MITTELSTRUKTUREN UND CHASSIS-KASTENABSCHNITTE TEILEDIAGRAMM")
-part-diagram-0110.webp "FERRARI CALIFORNIA (EUROPE) HECKSTRUKTUREN UND CHASSIS-KASTENABSCHNITTE TEILEDIAGRAMM")
-part-diagram-0111.webp "FERRARI CALIFORNIA (EUROPE) HECKSTRUKTUREN UND CHASSIS-KASTENABSCHNITTE TEILEDIAGRAMM")
-part-diagram-0112.webp "FERRARI CALIFORNIA (EUROPE) UNTERBODENSCHUTZE UND FLACHE UNTERBODENABSCHNITTE TEILEDIAGRAMM")
-part-diagram-0113.webp "FERRARI CALIFORNIA (EUROPE) RADHÄUSER UND TÜREN TEILEDIAGRAMM")
-part-diagram-0114.webp "FERRARI CALIFORNIA (EUROPE) FRONTSTOßSTANGE TEILEDIAGRAMM")
-part-diagram-0115.webp "FERRARI CALIFORNIA (EUROPE) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-0116.webp "FERRARI CALIFORNIA (EUROPE) SCHALLDÄMPFUNG IM FAHRZEUG TEILEDIAGRAMM")
-part-diagram-0117.webp "FERRARI CALIFORNIA (EUROPE) HITZESCHILDE IM FAHRZEUG TEILEDIAGRAMM")
-part-diagram-0118.webp "FERRARI CALIFORNIA (EUROPE) PASSAGIERRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0119.webp "FERRARI CALIFORNIA (EUROPE) GEPÄCKRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0120.webp "FERRARI CALIFORNIA (EUROPE) GEPÄCKRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0121.webp "FERRARI CALIFORNIA (EUROPE) DACHHIMMELVERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0122.webp "FERRARI CALIFORNIA (EUROPE) ELEKTRISCHES DACH: ÜBERROLLBAR UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0123.webp "FERRARI CALIFORNIA (EUROPE) ELEKTRISCHES DACH: VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0124.webp "FERRARI CALIFORNIA (EUROPE) ELEKTRISCHES DACH: KINEMATIK TEILEDIAGRAMM")
-part-diagram-0125.webp "FERRARI CALIFORNIA (EUROPE) ELEKTRISCHES DACH: STRUKTUR TEILEDIAGRAMM")
-part-diagram-0126.webp "FERRARI CALIFORNIA (EUROPE) ELEKTRISCHES DACH: HYDRAULIK TEILEDIAGRAMM")
-part-diagram-0127.webp "FERRARI CALIFORNIA (EUROPE) VORDERDECKEL TEILEDIAGRAMM")
-part-diagram-0128.webp "FERRARI CALIFORNIA (EUROPE) HINTERER DECKEL TEILEDIAGRAMM")
-part-diagram-0129.webp "FERRARI CALIFORNIA (EUROPE) KRAFTSTOFFEINFÜLLKLAPPE UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-0130.webp "FERRARI CALIFORNIA (EUROPE) VORDERTÜREN: VERZIERUNG TEILEDIAGRAMM")
-part-diagram-0131.webp "FERRARI CALIFORNIA (EUROPE) HAUSTÜREN: MECHANISMEN TEILEDIAGRAMM")
-part-diagram-0132.webp "FERRARI CALIFORNIA (EUROPE) ELEKTRISCHE FENSTERHEBER UND RÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-0133.webp "FERRARI CALIFORNIA (EUROPE) BILDSCHIRME, FENSTER UND DICHTUNGEN TEILEDIAGRAMM")
-part-diagram-0134.webp "FERRARI CALIFORNIA (EUROPE) VORDERSITZ – SICHERHEITSGURTE TEILEDIAGRAMM")
-part-diagram-0135.webp "FERRARI CALIFORNIA (EUROPE) VORDERSITZ – VERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0136.webp "FERRARI CALIFORNIA (EUROPE) VORDERSITZ – RENNSITZ TEILEDIAGRAMM")
-part-diagram-0137.webp "FERRARI CALIFORNIA (EUROPE) MITTELTUNNEL UND ZUBEHÖREINHEIT TEILEDIAGRAMM")
-part-diagram-0138.webp "FERRARI CALIFORNIA (EUROPE) INNENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0139.webp "FERRARI CALIFORNIA (EUROPE) ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-0140.webp "FERRARI CALIFORNIA (EUROPE) HANDSCHUHFACH TEILEDIAGRAMM")
-part-diagram-0141.webp "FERRARI CALIFORNIA (EUROPE) AIRBAG-SYSTEM TEILEDIAGRAMM")
-part-diagram-0142.webp "FERRARI CALIFORNIA (EUROPE) AIRBAG-SYSTEM TEILEDIAGRAMM")
-part-diagram-0143.webp "FERRARI CALIFORNIA (EUROPE) INTERNE PASSAGIERABTEILDIENSTLEISTUNGEN TEILEDIAGRAMM")
-part-diagram-0144.webp "FERRARI CALIFORNIA (EUROPE) SCHEINWERFER TEILEDIAGRAMM")
-part-diagram-0145.webp "FERRARI CALIFORNIA (EUROPE) RÜCKLEUCHTEN TEILEDIAGRAMM")
-part-diagram-0146.webp "FERRARI CALIFORNIA (EUROPE) SCHILDE, VERZIERUNGEN UND ABDECKUNGEN TEILEDIAGRAMM")
-part-diagram-0147.webp "FERRARI CALIFORNIA (EUROPE) SCHILDE, VERZIERUNGEN UND ABDECKUNGEN TEILEDIAGRAMM")
-part-diagram-0148.webp "FERRARI CALIFORNIA (EUROPE) HAUPTKABELSTRÄGE TEILEDIAGRAMM")
-part-diagram-0149.webp "FERRARI CALIFORNIA (EUROPE) VERSCHIEDENE BEFESTIGUNGEN FÜR DAS ELEKTRISCHE SYSTEM TEILEDIAGRAMM")
-part-diagram-0150.webp "FERRARI CALIFORNIA (EUROPE) ELEKTRONISCHES MANAGEMENT (AUFHÄNGUNG) TEILEDIAGRAMM")
-part-diagram-0151.webp "FERRARI CALIFORNIA (EUROPE) STEUERGERÄTE FÜR DEN FAHRGASTRAUM TEILEDIAGRAMM")
-part-diagram-0152.webp "FERRARI CALIFORNIA (EUROPE) STEUERGERÄTE FÜR GEPÄCKRAUM TEILEDIAGRAMM")
-part-diagram-0153.webp "FERRARI CALIFORNIA (EUROPE) ALARM- UND WEGFAHRSPERRESYSTEM TEILEDIAGRAMM")
-part-diagram-0154.webp "FERRARI CALIFORNIA (EUROPE) INFOTAINMENT-SYSTEM TEILEDIAGRAMM")
-part-diagram-0155.webp "FERRARI CALIFORNIA (EUROPE) AUDIO-LAUTSPRECHERSYSTEM TEILEDIAGRAMM")
-part-diagram-0156.webp "FERRARI CALIFORNIA (EUROPE) SCHEIBENWISCHER, SCHEIBE UND HUPEN TEILEDIAGRAMM")
-part-diagram-0157.webp "FERRARI CALIFORNIA (EUROPE) KLEBEETIKETTEN UND PLAQUES TEILEDIAGRAMM")
-part-diagram-0999.webp "FERRARI CALIFORNIA (EUROPE) FARBCODES TEILEDIAGRAMM")
-part-diagram-0000.webp "FERRARI CALIFORNIA (EUROPE) ERSATZ-MONTAGEEINHEITEN TEILEDIAGRAMM")
-part-diagram-0001.webp "FERRARI CALIFORNIA (EUROPE) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0002.webp "FERRARI CALIFORNIA (EUROPE) KURBELWELLE, PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-0003.webp "FERRARI CALIFORNIA (EUROPE) RECHTER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0004.webp "FERRARI CALIFORNIA (EUROPE) LINKER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0005.webp "FERRARI CALIFORNIA (EUROPE) STEUERSYSTEM – NOCKENWELLEN UND VENTILE TEILEDIAGRAMM")
-part-diagram-0006.webp "FERRARI CALIFORNIA (EUROPE) TIMINGSYSTEM - ANTRIEB TEILEDIAGRAMM")
-part-diagram-0007.webp "FERRARI CALIFORNIA (EUROPE) KRAFTSTOFFPUMPE UND VERBINDUNGSROHRE TEILEDIAGRAMM")
-part-diagram-0008.webp "FERRARI CALIFORNIA (EUROPE) TREIBSTOFFTANK TEILEDIAGRAMM")
-part-diagram-0009.webp "FERRARI CALIFORNIA (EUROPE) KONTROLLSYSTEM FÜR VERDAMPFUNGSEMISSIONEN TEILEDIAGRAMM")
-part-diagram-0010.webp "FERRARI CALIFORNIA (EUROPE) RECHTES EINSPRITZSYSTEM – ZÜNDUNG TEILEDIAGRAMM")
-part-diagram-0011.webp "FERRARI CALIFORNIA (EUROPE) LINKES EINSPRITZSYSTEM – ZÜNDUNG TEILEDIAGRAMM")
-part-diagram-0012.webp "FERRARI CALIFORNIA (EUROPE) SEKUNDÄRLUFTSYSTEM TEILEDIAGRAMM")
-part-diagram-0013.webp "FERRARI CALIFORNIA (EUROPE) ANSAUGKRÜMMER UND DROSSELKLAPPENGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0014.webp "FERRARI CALIFORNIA (EUROPE) LUFTFILTER, LUFTEINLASS UND KANÄLE TEILEDIAGRAMM")
-part-diagram-0015.webp "FERRARI CALIFORNIA (EUROPE) VORKATALYTISCHE KONVERTER UND KATALYTISCHE KONVERTER TEILEDIAGRAMM")
-part-diagram-0016.webp "FERRARI CALIFORNIA (EUROPE) SCHALLDÄMPFER TEILEDIAGRAMM")
-part-diagram-0017.webp "FERRARI CALIFORNIA (EUROPE) WÄRMETAUSCHER TEILEDIAGRAMM")
-part-diagram-0018.webp "FERRARI CALIFORNIA (EUROPE) DAMPFÖLRÜCKGEWINNUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-0019.webp "FERRARI CALIFORNIA (EUROPE) SCHMIERUNG: KREIS UND PICKUP TEILEDIAGRAMM")
-part-diagram-0020.webp "FERRARI CALIFORNIA (EUROPE) SCHMIERUNG: PUMPE UND FILTER TEILEDIAGRAMM")
-part-diagram-0021.webp "FERRARI CALIFORNIA (EUROPE) KÜHLUNG: WASSERPUMPE TEILEDIAGRAMM")
-part-diagram-0022.webp "FERRARI CALIFORNIA (EUROPE) KÜHLUNG: HEIZKÖRPER UND LUFTKANÄLE TEILEDIAGRAMM")
-part-diagram-0023.webp "FERRARI CALIFORNIA (EUROPE) KÜHLUNG: SAMMELBEHÄLTER UND ROHRE TEILEDIAGRAMM")
-part-diagram-0024.webp "FERRARI CALIFORNIA (EUROPE) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0025.webp "FERRARI CALIFORNIA (EUROPE) EXTERNE GETRIEBESTEUERUNGEN TEILEDIAGRAMM")
-part-diagram-0026.webp "FERRARI CALIFORNIA (EUROPE) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0027.webp "FERRARI CALIFORNIA (EUROPE) GETRIEBE-REPARATURSATZ TEILEDIAGRAMM")
-part-diagram-0028.webp "FERRARI CALIFORNIA (EUROPE) GETRIEBEÖLSCHMIER- UND KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-0029.webp "FERRARI CALIFORNIA (EUROPE) GETRIEBEÖLSCHMIER- UND KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-0030.webp "FERRARI CALIFORNIA (EUROPE) GETRIEBESCHMIERUNG UND KÜHLKREISLAUF TEILEDIAGRAMM")
-part-diagram-0031.webp "FERRARI CALIFORNIA (EUROPE) MANUELLE DCT-GETRIEBE-ENTRIEGELUNGSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0032.webp "FERRARI CALIFORNIA (EUROPE) ÜBERTRAGUNGSROHR TEILEDIAGRAMM")
-part-diagram-0033.webp "FERRARI CALIFORNIA (EUROPE) DIFFERENTIAL- UND HINTERACHSWELLEN TEILEDIAGRAMM")
-part-diagram-0034.webp "FERRARI CALIFORNIA (EUROPE) SERVOLENKUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-0035.webp "FERRARI CALIFORNIA (EUROPE) KOMPLETTE PEDALBOARD-BAUGRUPPE TEILEDIAGRAMM")
-part-diagram-0036.webp "FERRARI CALIFORNIA (EUROPE) KOMPLETTE PEDALBOARD-BAUGRUPPE TEILEDIAGRAMM")
-part-diagram-0037.webp "FERRARI CALIFORNIA (EUROPE) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0038.webp "FERRARI CALIFORNIA (EUROPE) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0039.webp "FERRARI CALIFORNIA (EUROPE) KOMPONENTEN DES VORDERRADBREMSSYSTEMS TEILEDIAGRAMM")
-part-diagram-0040.webp "FERRARI CALIFORNIA (EUROPE) KOMPONENTEN DES HINTERRADBREMSSYSTEMS TEILEDIAGRAMM")
-part-diagram-0041.webp "FERRARI CALIFORNIA (EUROPE) FESTSTELLBREMSE TEILEDIAGRAMM")
