0047 - Hinterradaufhängung

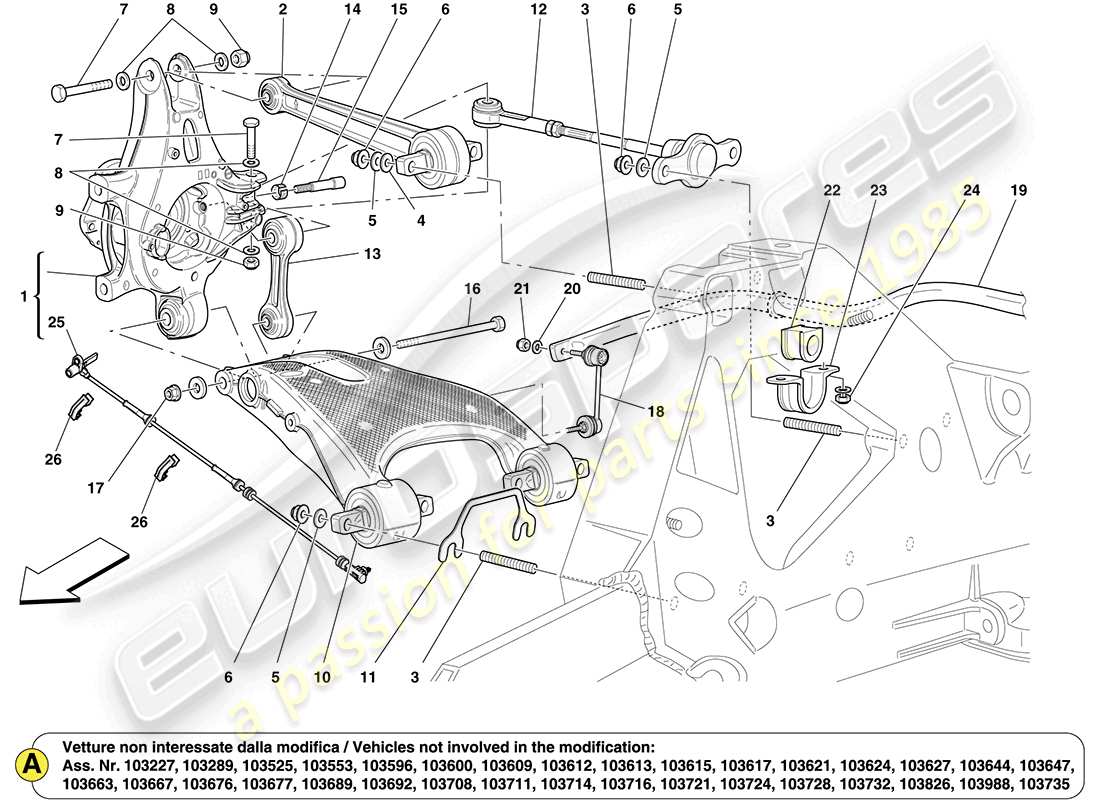

Ferrari California (Europe) REAR SUSPENSION Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 238469
LINKER NABENTRÄGER
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 242986
# 001
MPN: 238471
RECHTER NABENTRÄGER
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 242987
# 001
MPN: 268379
KOMPL. LINKER HINTERNABENTRÄGER
-Anwendbar bis Ass. Nr. 107306- -Anwendbar nach Erschöpfung von 238469- -Anwendbar bis zur Erschöpfung-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 238469
# 001
MPN: 268380
KOMPL. RECHTER HINTERER NABENTRÄGER
-Anwendbar bis Ass. Nr. 107306- -Anwendbar nach Erschöpfung von 238471- -Anwendbar bis zur Erschöpfung-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 238471
# 001
MPN: 276809
LINKER NABENTRÄGER
-Anwendbar ab Ass. Nr. 107307- – anwendbar nach Erschöpfung von 268379- – nicht mehr lieferbar – ersetzt durch 299933-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 268379
# 001
MPN: 276810
RECHTER NABENTRÄGER
-Anwendbar ab Ass. Nr. 107307- – Anwendbar nach Erschöpfung von 268380-
aus £1.417,58
aus £1.417,58
Dieses Teil ersetzt die Teilenummer 268380
# 001
MPN: 299933
KOMPL. LINKER HINTERNABENTRÄGER
-Anwendbar ab Ass. Nr. 107307-
aus £1.417,58
aus £1.417,58
Dieses Teil ersetzt die Teilenummer 268379 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 240662
VOLLSTÄNDIGER HINTERER OBERHEBEL
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 259014-
Ersetzung
Ersetzung
# 002
MPN: 259014
OBERARM
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 240662
# 002
MPN: 259687
HINTERER OBERER HEBEL
aus £264,25
aus £264,25
Dieses Teil ersetzt die Teilenummer 259014
# 003
MPN: 264528
GEWINDESTANGE
aus £2,11
aus £2,11
Dieses Teil ersetzt die Teilenummer 249294, die wir auf Lager haben
# 004
MPN: 12646821
Scheibe
aus £0,53
aus £0,53
# 005
MPN: 14496624
Scheibe
aus £0,48
aus £0,48
Dieses Teil ersetzt die Teilenummer 14496601 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 006
MPN: 104114
NUSS
aus £0,48
aus £0,48
Dieses Teil ersetzt die Teilenummer 15503711 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 007
MPN: 15541434
SCHRAUBEN
aus £1,31
aus £1,31
# 008
MPN: 14496721
Scheibe
aus £0,48
aus £0,48
# 009
MPN: 203666
NUSS
aus £0,56
aus £0,56
# 010
MPN: 245700
VOLLSTÄNDIGER LINKER HINTEN UNTERER HEBEL
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 010
MPN: 245701
KOMPLETT RECHTER HINTEN UNTERER HEBEL
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 010
MPN: 258999
UNTERER LINKER ARM
-Anwendbar nach Erschöpfung von 245700- -Anwendbar bis zur Erschöpfung-
aus £695,00
aus £695,00
Dieses Teil ersetzt die Teilenummer 245700
# 010
MPN: 259000
Unterer rechter Arm
-Anwendbar nach Erschöpfung von 245701- -Anwendbar bis zur Erschöpfung-
aus £755,03
aus £755,03
Dieses Teil ersetzt die Teilenummer 245701
# 010
MPN: 261002
UNTERER LINKER ARM
-Anwendbar bis Ass. Nr. 95581- -Anwendbar nach Erschöpfung von 258999- -Anwendbar bis zur Erschöpfung-
aus £724,92
aus £724,92
Dieses Teil ersetzt die Teilenummer 258999, die wir auf Lager haben
# 010
MPN: 261003
Unterer rechter Arm
-Anwendbar bis Ass. Nr. 95581- -Anwendbar nach Erschöpfung von 259000- -Anwendbar bis zur Erschöpfung-
Ersetzung
Ersetzung
# 010
MPN: 262594
KOMPL. Linker hinterer Unterarm
-Anwendbar ab Ass. Nr. 95582- – anwendbar nach Erschöpfung von 261002- – nicht mehr lieferbar – ersetzt durch 305679-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 261002
# 010
MPN: 262595
KOMPL. RECHTER HINTEN UNTERER ARM
-Anwendbar ab Ass. Nr. 95582- – anwendbar nach Erschöpfung von 261003- – nicht mehr lieferbar – ersetzt durch 305680-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 261003
# 010
MPN: 305679
KOMPL. Linker hinterer Unterarm
-Anwendbar ab Ass. Nr. 95582-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 262594
# 010
MPN: 305680
RECHTER HINTEN UNTERER HEBEL
-Anwendbar ab Ass. Nr. 95582-
aus £450,40
aus £450,40
Dieses Teil ersetzt die Teilenummer 262595 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 011
MPN: 262539
EINSTELLSCHEIBE
-Th. 2 mm-
aus £5,12
aus £5,12
# 011
MPN: 262540
EINSTELLSCHEIBE
-Th. 2.5 mm-
aus £5,12
aus £5,12
# 011
MPN: 262541
EINSTELLSCHEIBE
-Th. 3 mm-
aus £5,12
aus £5,12
# 011
MPN: 262542
EINSTELLSCHEIBE
-Th. 3.5 mm-
aus £5,12
aus £5,12
# 011
MPN: 262543
EINSTELLSCHEIBE
-Th. 4 mm-
aus £5,12
aus £5,12
# 011
MPN: 262544
EINSTELLSCHEIBE
-Th. 0.5 mm-
aus £5,12
aus £5,12
# 011
MPN: 262545
EINSTELLSCHEIBE
-Th. 1 mm-
aus £5,12
aus £5,12
# 011
MPN: 262546
EINSTELLSCHEIBE
-Th. 1.5 mm-
aus £5,12
aus £5,12
# 012
MPN: 245161
KOMPLETTE SPURSTANGE
aus £103,81
aus £103,81
# 013
MPN: 236783
VERDREHUNGSVERBINDUNG
-Gültig bis zur Erschöpfung-
aus £100,52
aus £100,52
# 013
MPN: 259688
VERDREHUNGSVERBINDUNG
-Anwendbar nach Erschöpfung von 236783-
aus £62,28
aus £62,28
Dieses Teil ersetzt die Teilenummer 236783, die wir auf Lager haben - und 10 mehr. Klicken Sie hier, um Details anzuzeigen
# 014
MPN: 222956
KOMPENSATORRING
aus £9,33
aus £9,33
# 015
MPN: 238258
SCHRAUBEN
aus £17,30
aus £17,30
# 016
MPN: 238656
SPEZIALSCHRAUBE
aus £7,05
aus £7,05
# 017
MPN: 238063
NUSS
aus £1,31
aus £1,31
# 018
MPN: 242391
KUGELFÖRMIGE SPURSTANGE
aus £37,89
aus £37,89
# 018
MPN: 242392
KUGELFÖRMIGE SPURSTANGE
aus £37,89
aus £37,89
# 019
MPN: 250810
Hintere Stabilisatorstange
-Gilt für DCT-F1-Getriebe (nicht für mechanisches Getriebe)- -Nicht für CINA, USA, CDN, J, GD, USA LIGHT- -Gilt bis Ass. Nr. 89388-
aus £114,19
aus £114,19
# 019
MPN: 250810
Hintere Stabilisatorstange
-Anwendbar für DCT-F1-Getriebe (nicht für mechanisches Getriebe)- -Anwendbar für CINA, USA, CDN, J, USA LIGHT- -Anwendbar bis Ass. Nr. 90608-
aus £114,19
aus £114,19
# 019
MPN: 250810
Hintere Stabilisatorstange
-Gilt für DCT-F1-Getriebe (nicht für mechanisches Getriebe)- -Gilt für GD- -Gilt bis Ass. Nr. 91552-
aus £114,19
aus £114,19
# 019
MPN: 250810
Hintere Stabilisatorstange
-Nicht für DCT-F1-Getriebe (Gilt für mechanisches Getriebe)-
aus £114,19
aus £114,19
# 019
MPN: 261945
Hintere Stabilisatorstange
-Gilt für DCT-F1-Getriebe (nicht für mechanisches Getriebe)- -Nicht für CINA, USA, CDN, J, GD, USA LIGHT- -Gilt ab Ass. Nr. 89389 bis Ass. Nr. 103178-
aus £231,59
aus £231,59
# 019
MPN: 261945
Hintere Stabilisatorstange
-Anwendbar für DCT-F1-Getriebe (nicht für mechanisches Getriebe)- -Anwendbar für CINA, USA, CDN, J, USA LIGHT- -Anwendbar ab Ass. Nr. 90609-
aus £231,59
aus £231,59
# 019
MPN: 261945
Hintere Stabilisatorstange
-Anwendbar für DCT-F1-Getriebe (Nicht für mechanisches Getriebe)- -Anwendbar für GD- -Anwendbar ab Ass. Nr. 91553-
aus £231,59
aus £231,59
# 019
MPN: 261945
Hintere Stabilisatorstange
-Gilt für DCT-F1-Getriebe (nicht für mechanisches Getriebe)-
aus £231,59
aus £231,59
# 019
MPN: 274172
Hintere Stabilisatorstange
-Siehe Anmerkung A für Ass. Anzahl der Fahrzeuge, die von der Änderung nicht betroffen sind- -Gilt für DCT-F1-Getriebe (Nicht für mechanisches Getriebe)- -Nicht für CINA, USA, CDN, J, GD, USA LIGHT- -Gilt ab Ass. Nr. 103179-
aus £119,38
aus £119,38
# 020
MPN: 12601474
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 102901, die wir auf Lager haben - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 021
MPN: 12164714
NUSS
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10791014
# 022
MPN: 236242
Stecker
-Gilt für DCT-F1-Getriebe (nicht für mechanisches Getriebe)- -Nicht für CINA, USA, CDN, J, GD, USA LIGHT- -Gilt ab Ass. Nr. 89389-
aus £17,92
aus £17,92
# 022
MPN: 236242
Stecker
-Anwendbar für DCT-F1-Getriebe (nicht für mechanisches Getriebe)- -Anwendbar für CINA, USA, CDN, J, USA LIGHT- -Anwendbar ab Ass. Nr. 90609-
aus £17,92
aus £17,92
# 022
MPN: 236242
Stecker
-Anwendbar für DCT-F1-Getriebe (Nicht für mechanisches Getriebe)- -Anwendbar für GD- -Anwendbar ab Ass. Nr. 91553-
aus £17,92
aus £17,92
# 022
MPN: 236242
Stecker
-Gilt für DCT-F1-Getriebe (nicht für mechanisches Getriebe)-
aus £17,92
aus £17,92
# 022
MPN: 247743
Stecker
-Gilt für DCT-F1-Getriebe (nicht für mechanisches Getriebe)- -Nicht für CINA, USA, CDN, J, GD, USA LIGHT- -Gilt bis Ass. Nr. 89388-
aus £12,26
aus £12,26
# 022
MPN: 247743
Stecker
-Anwendbar für DCT-F1-Getriebe (nicht für mechanisches Getriebe)- -Anwendbar für CINA, USA, CDN, J, USA LIGHT- -Anwendbar bis Ass. Nr. 90608-
aus £12,26
aus £12,26
# 022
MPN: 247743
Stecker
-Gilt für DCT-F1-Getriebe (nicht für mechanisches Getriebe)- -Gilt für GD- -Gilt bis Ass. Nr. 91552-
aus £12,26
aus £12,26
# 022
MPN: 247743
Stecker
-Nicht für DCT-F1-Getriebe (Gilt für mechanisches Getriebe)-
aus £12,26
aus £12,26
# 023
MPN: 244778
HALTERUNGSHALTERUNG
aus £7,26
aus £7,26
# 024
MPN: 12578321
NUSS
aus £0,53
aus £0,53
# 025
MPN: 252510
ABS-SENSOR
-Anwendbar bis Ass. Nr. 107306- -Gültig bis zur Erschöpfung-
aus £105,52
aus £105,52
Dieses Teil ersetzt die Teilenummer 240892
# 025
MPN: 252514
ABS-SENSOR
aus £119,78
aus £119,78
# 026
MPN: 251744
CLIP
-Gilt für Sensor-Teilenummer 252514, Ref.-Nr. 25- – Gilt ab Ass. Nr. 107307-
aus £0,89
aus £0,89
-part-diagram-0048.webp "FERRARI CALIFORNIA (EUROPE) RÄDER UND REIFEN TEILEDIAGRAMM")
-part-diagram-0049.webp "FERRARI CALIFORNIA (EUROPE) REIFENDRUCKKONTROLLSYSTEM TEILEDIAGRAMM")
-part-diagram-0050.webp "FERRARI CALIFORNIA (EUROPE) BATTERIE TEILEDIAGRAMM")
-part-diagram-0051.webp "FERRARI CALIFORNIA (EUROPE) LICHTMASCHINE, ANLASSER UND AC-KOMPRESSOR TEILEDIAGRAMM")
-part-diagram-0052.webp "FERRARI CALIFORNIA (EUROPE) AC-EINHEIT: KOMPONENTEN IM MOTORRAUM TEILEDIAGRAMM")
-part-diagram-0053.webp "FERRARI CALIFORNIA (EUROPE) AC-EINHEIT: KOMPONENTEN IM MOTORRAUM TEILEDIAGRAMM")
-part-diagram-0054.webp "FERRARI CALIFORNIA (EUROPE) AC-EINHEIT: DASHBOARD-KOMPONENTEN TEILEDIAGRAMM")
-part-diagram-0055.webp "FERRARI CALIFORNIA (EUROPE) AC-EINHEIT: VERTEILUNG TEILEDIAGRAMM")
-part-diagram-0056.webp "FERRARI CALIFORNIA (EUROPE) STANDARDZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0100.webp "FERRARI CALIFORNIA (EUROPE) KAROSSERIE UND AUSSENVERKLEIDUNG VORNE TEILEDIAGRAMM")
-part-diagram-0101.webp "FERRARI CALIFORNIA (EUROPE) VORDERE KAROSSERIE UND AUßENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0102.webp "FERRARI CALIFORNIA (EUROPE) MITTELKAROSSERIE UND AUßENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0103.webp "FERRARI CALIFORNIA (EUROPE) MITTELKAROSSERIE UND AUßENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0104.webp "FERRARI CALIFORNIA (EUROPE) HECKKAROSSERIE UND AUßENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0105.webp "FERRARI CALIFORNIA (EUROPE) HECKKAROSSERIE UND AUßENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0106.webp "FERRARI CALIFORNIA (EUROPE) FRONTSTRUKTUREN UND CHASSIS-KASTENABSCHNITTE TEILEDIAGRAMM")
-part-diagram-0107.webp "FERRARI CALIFORNIA (EUROPE) FRONTSTRUKTUREN UND CHASSIS-KASTENABSCHNITTE TEILEDIAGRAMM")
-part-diagram-0108.webp "FERRARI CALIFORNIA (EUROPE) MITTELSTRUKTUREN UND CHASSIS-KASTENABSCHNITTE TEILEDIAGRAMM")
-part-diagram-0109.webp "FERRARI CALIFORNIA (EUROPE) MITTELSTRUKTUREN UND CHASSIS-KASTENABSCHNITTE TEILEDIAGRAMM")
-part-diagram-0110.webp "FERRARI CALIFORNIA (EUROPE) HECKSTRUKTUREN UND CHASSIS-KASTENABSCHNITTE TEILEDIAGRAMM")
-part-diagram-0111.webp "FERRARI CALIFORNIA (EUROPE) HECKSTRUKTUREN UND CHASSIS-KASTENABSCHNITTE TEILEDIAGRAMM")
-part-diagram-0112.webp "FERRARI CALIFORNIA (EUROPE) UNTERBODENSCHUTZE UND FLACHE UNTERBODENABSCHNITTE TEILEDIAGRAMM")
-part-diagram-0113.webp "FERRARI CALIFORNIA (EUROPE) RADHÄUSER UND TÜREN TEILEDIAGRAMM")
-part-diagram-0114.webp "FERRARI CALIFORNIA (EUROPE) FRONTSTOßSTANGE TEILEDIAGRAMM")
-part-diagram-0115.webp "FERRARI CALIFORNIA (EUROPE) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-0116.webp "FERRARI CALIFORNIA (EUROPE) SCHALLDÄMPFUNG IM FAHRZEUG TEILEDIAGRAMM")
-part-diagram-0117.webp "FERRARI CALIFORNIA (EUROPE) HITZESCHILDE IM FAHRZEUG TEILEDIAGRAMM")
-part-diagram-0118.webp "FERRARI CALIFORNIA (EUROPE) PASSAGIERRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0119.webp "FERRARI CALIFORNIA (EUROPE) GEPÄCKRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0120.webp "FERRARI CALIFORNIA (EUROPE) GEPÄCKRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0121.webp "FERRARI CALIFORNIA (EUROPE) DACHHIMMELVERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0122.webp "FERRARI CALIFORNIA (EUROPE) ELEKTRISCHES DACH: ÜBERROLLBAR UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0123.webp "FERRARI CALIFORNIA (EUROPE) ELEKTRISCHES DACH: VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0124.webp "FERRARI CALIFORNIA (EUROPE) ELEKTRISCHES DACH: KINEMATIK TEILEDIAGRAMM")
-part-diagram-0125.webp "FERRARI CALIFORNIA (EUROPE) ELEKTRISCHES DACH: STRUKTUR TEILEDIAGRAMM")
-part-diagram-0126.webp "FERRARI CALIFORNIA (EUROPE) ELEKTRISCHES DACH: HYDRAULIK TEILEDIAGRAMM")
-part-diagram-0127.webp "FERRARI CALIFORNIA (EUROPE) VORDERDECKEL TEILEDIAGRAMM")
-part-diagram-0128.webp "FERRARI CALIFORNIA (EUROPE) HINTERER DECKEL TEILEDIAGRAMM")
-part-diagram-0129.webp "FERRARI CALIFORNIA (EUROPE) KRAFTSTOFFEINFÜLLKLAPPE UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-0130.webp "FERRARI CALIFORNIA (EUROPE) VORDERTÜREN: VERZIERUNG TEILEDIAGRAMM")
-part-diagram-0131.webp "FERRARI CALIFORNIA (EUROPE) HAUSTÜREN: MECHANISMEN TEILEDIAGRAMM")
-part-diagram-0132.webp "FERRARI CALIFORNIA (EUROPE) ELEKTRISCHE FENSTERHEBER UND RÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-0133.webp "FERRARI CALIFORNIA (EUROPE) BILDSCHIRME, FENSTER UND DICHTUNGEN TEILEDIAGRAMM")
-part-diagram-0134.webp "FERRARI CALIFORNIA (EUROPE) VORDERSITZ – SICHERHEITSGURTE TEILEDIAGRAMM")
-part-diagram-0135.webp "FERRARI CALIFORNIA (EUROPE) VORDERSITZ – VERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0136.webp "FERRARI CALIFORNIA (EUROPE) VORDERSITZ – RENNSITZ TEILEDIAGRAMM")
-part-diagram-0137.webp "FERRARI CALIFORNIA (EUROPE) MITTELTUNNEL UND ZUBEHÖREINHEIT TEILEDIAGRAMM")
-part-diagram-0138.webp "FERRARI CALIFORNIA (EUROPE) INNENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0139.webp "FERRARI CALIFORNIA (EUROPE) ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-0140.webp "FERRARI CALIFORNIA (EUROPE) HANDSCHUHFACH TEILEDIAGRAMM")
-part-diagram-0141.webp "FERRARI CALIFORNIA (EUROPE) AIRBAG-SYSTEM TEILEDIAGRAMM")
-part-diagram-0142.webp "FERRARI CALIFORNIA (EUROPE) AIRBAG-SYSTEM TEILEDIAGRAMM")
-part-diagram-0143.webp "FERRARI CALIFORNIA (EUROPE) INTERNE PASSAGIERABTEILDIENSTLEISTUNGEN TEILEDIAGRAMM")
-part-diagram-0144.webp "FERRARI CALIFORNIA (EUROPE) SCHEINWERFER TEILEDIAGRAMM")
-part-diagram-0145.webp "FERRARI CALIFORNIA (EUROPE) RÜCKLEUCHTEN TEILEDIAGRAMM")
-part-diagram-0146.webp "FERRARI CALIFORNIA (EUROPE) SCHILDE, VERZIERUNGEN UND ABDECKUNGEN TEILEDIAGRAMM")
-part-diagram-0147.webp "FERRARI CALIFORNIA (EUROPE) SCHILDE, VERZIERUNGEN UND ABDECKUNGEN TEILEDIAGRAMM")
-part-diagram-0148.webp "FERRARI CALIFORNIA (EUROPE) HAUPTKABELSTRÄGE TEILEDIAGRAMM")
-part-diagram-0149.webp "FERRARI CALIFORNIA (EUROPE) VERSCHIEDENE BEFESTIGUNGEN FÜR DAS ELEKTRISCHE SYSTEM TEILEDIAGRAMM")
-part-diagram-0150.webp "FERRARI CALIFORNIA (EUROPE) ELEKTRONISCHES MANAGEMENT (AUFHÄNGUNG) TEILEDIAGRAMM")
-part-diagram-0151.webp "FERRARI CALIFORNIA (EUROPE) STEUERGERÄTE FÜR DEN FAHRGASTRAUM TEILEDIAGRAMM")
-part-diagram-0152.webp "FERRARI CALIFORNIA (EUROPE) STEUERGERÄTE FÜR GEPÄCKRAUM TEILEDIAGRAMM")
-part-diagram-0153.webp "FERRARI CALIFORNIA (EUROPE) ALARM- UND WEGFAHRSPERRESYSTEM TEILEDIAGRAMM")
-part-diagram-0154.webp "FERRARI CALIFORNIA (EUROPE) INFOTAINMENT-SYSTEM TEILEDIAGRAMM")
-part-diagram-0155.webp "FERRARI CALIFORNIA (EUROPE) AUDIO-LAUTSPRECHERSYSTEM TEILEDIAGRAMM")
-part-diagram-0156.webp "FERRARI CALIFORNIA (EUROPE) SCHEIBENWISCHER, SCHEIBE UND HUPEN TEILEDIAGRAMM")
-part-diagram-0157.webp "FERRARI CALIFORNIA (EUROPE) KLEBEETIKETTEN UND PLAQUES TEILEDIAGRAMM")
-part-diagram-0999.webp "FERRARI CALIFORNIA (EUROPE) FARBCODES TEILEDIAGRAMM")
-part-diagram-0000.webp "FERRARI CALIFORNIA (EUROPE) ERSATZ-MONTAGEEINHEITEN TEILEDIAGRAMM")
-part-diagram-0001.webp "FERRARI CALIFORNIA (EUROPE) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0002.webp "FERRARI CALIFORNIA (EUROPE) KURBELWELLE, PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-0003.webp "FERRARI CALIFORNIA (EUROPE) RECHTER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0004.webp "FERRARI CALIFORNIA (EUROPE) LINKER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0005.webp "FERRARI CALIFORNIA (EUROPE) STEUERSYSTEM – NOCKENWELLEN UND VENTILE TEILEDIAGRAMM")
-part-diagram-0006.webp "FERRARI CALIFORNIA (EUROPE) TIMINGSYSTEM - ANTRIEB TEILEDIAGRAMM")
-part-diagram-0007.webp "FERRARI CALIFORNIA (EUROPE) KRAFTSTOFFPUMPE UND VERBINDUNGSROHRE TEILEDIAGRAMM")
-part-diagram-0008.webp "FERRARI CALIFORNIA (EUROPE) TREIBSTOFFTANK TEILEDIAGRAMM")
-part-diagram-0009.webp "FERRARI CALIFORNIA (EUROPE) KONTROLLSYSTEM FÜR VERDAMPFUNGSEMISSIONEN TEILEDIAGRAMM")
-part-diagram-0010.webp "FERRARI CALIFORNIA (EUROPE) RECHTES EINSPRITZSYSTEM – ZÜNDUNG TEILEDIAGRAMM")
-part-diagram-0011.webp "FERRARI CALIFORNIA (EUROPE) LINKES EINSPRITZSYSTEM – ZÜNDUNG TEILEDIAGRAMM")
-part-diagram-0012.webp "FERRARI CALIFORNIA (EUROPE) SEKUNDÄRLUFTSYSTEM TEILEDIAGRAMM")
-part-diagram-0013.webp "FERRARI CALIFORNIA (EUROPE) ANSAUGKRÜMMER UND DROSSELKLAPPENGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0014.webp "FERRARI CALIFORNIA (EUROPE) LUFTFILTER, LUFTEINLASS UND KANÄLE TEILEDIAGRAMM")
-part-diagram-0015.webp "FERRARI CALIFORNIA (EUROPE) VORKATALYTISCHE KONVERTER UND KATALYTISCHE KONVERTER TEILEDIAGRAMM")
-part-diagram-0016.webp "FERRARI CALIFORNIA (EUROPE) SCHALLDÄMPFER TEILEDIAGRAMM")
-part-diagram-0017.webp "FERRARI CALIFORNIA (EUROPE) WÄRMETAUSCHER TEILEDIAGRAMM")
-part-diagram-0018.webp "FERRARI CALIFORNIA (EUROPE) DAMPFÖLRÜCKGEWINNUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-0019.webp "FERRARI CALIFORNIA (EUROPE) SCHMIERUNG: KREIS UND PICKUP TEILEDIAGRAMM")
-part-diagram-0020.webp "FERRARI CALIFORNIA (EUROPE) SCHMIERUNG: PUMPE UND FILTER TEILEDIAGRAMM")
-part-diagram-0021.webp "FERRARI CALIFORNIA (EUROPE) KÜHLUNG: WASSERPUMPE TEILEDIAGRAMM")
-part-diagram-0022.webp "FERRARI CALIFORNIA (EUROPE) KÜHLUNG: HEIZKÖRPER UND LUFTKANÄLE TEILEDIAGRAMM")
-part-diagram-0023.webp "FERRARI CALIFORNIA (EUROPE) KÜHLUNG: SAMMELBEHÄLTER UND ROHRE TEILEDIAGRAMM")
-part-diagram-0024.webp "FERRARI CALIFORNIA (EUROPE) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0025.webp "FERRARI CALIFORNIA (EUROPE) EXTERNE GETRIEBESTEUERUNGEN TEILEDIAGRAMM")
-part-diagram-0026.webp "FERRARI CALIFORNIA (EUROPE) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0027.webp "FERRARI CALIFORNIA (EUROPE) GETRIEBE-REPARATURSATZ TEILEDIAGRAMM")
-part-diagram-0028.webp "FERRARI CALIFORNIA (EUROPE) GETRIEBEÖLSCHMIER- UND KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-0029.webp "FERRARI CALIFORNIA (EUROPE) GETRIEBEÖLSCHMIER- UND KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-0030.webp "FERRARI CALIFORNIA (EUROPE) GETRIEBESCHMIERUNG UND KÜHLKREISLAUF TEILEDIAGRAMM")
-part-diagram-0031.webp "FERRARI CALIFORNIA (EUROPE) MANUELLE DCT-GETRIEBE-ENTRIEGELUNGSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0032.webp "FERRARI CALIFORNIA (EUROPE) ÜBERTRAGUNGSROHR TEILEDIAGRAMM")
-part-diagram-0033.webp "FERRARI CALIFORNIA (EUROPE) DIFFERENTIAL- UND HINTERACHSWELLEN TEILEDIAGRAMM")
-part-diagram-0034.webp "FERRARI CALIFORNIA (EUROPE) SERVOLENKUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-0035.webp "FERRARI CALIFORNIA (EUROPE) KOMPLETTE PEDALBOARD-BAUGRUPPE TEILEDIAGRAMM")
-part-diagram-0036.webp "FERRARI CALIFORNIA (EUROPE) KOMPLETTE PEDALBOARD-BAUGRUPPE TEILEDIAGRAMM")
-part-diagram-0037.webp "FERRARI CALIFORNIA (EUROPE) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0038.webp "FERRARI CALIFORNIA (EUROPE) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0039.webp "FERRARI CALIFORNIA (EUROPE) KOMPONENTEN DES VORDERRADBREMSSYSTEMS TEILEDIAGRAMM")
-part-diagram-0040.webp "FERRARI CALIFORNIA (EUROPE) KOMPONENTEN DES HINTERRADBREMSSYSTEMS TEILEDIAGRAMM")
-part-diagram-0041.webp "FERRARI CALIFORNIA (EUROPE) FESTSTELLBREMSE TEILEDIAGRAMM")
-part-diagram-0042.webp "FERRARI CALIFORNIA (EUROPE) LENKGEHÄUSE UND SERVOLENKPUMPE TEILEDIAGRAMM")
-part-diagram-0043.webp "FERRARI CALIFORNIA (EUROPE) LENKSÄULENBAUGRUPPE UND LENKRAD TEILEDIAGRAMM")
-part-diagram-0044.webp "FERRARI CALIFORNIA (EUROPE) KOMPONENTEN DES VORDEREN STOSSDÄMPFERS TEILEDIAGRAMM")
-part-diagram-0045.webp "FERRARI CALIFORNIA (EUROPE) VORDERRADAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-0046.webp "FERRARI CALIFORNIA (EUROPE) KOMPONENTEN DES HINTEREN STOSSDÄMPFERS TEILEDIAGRAMM")
