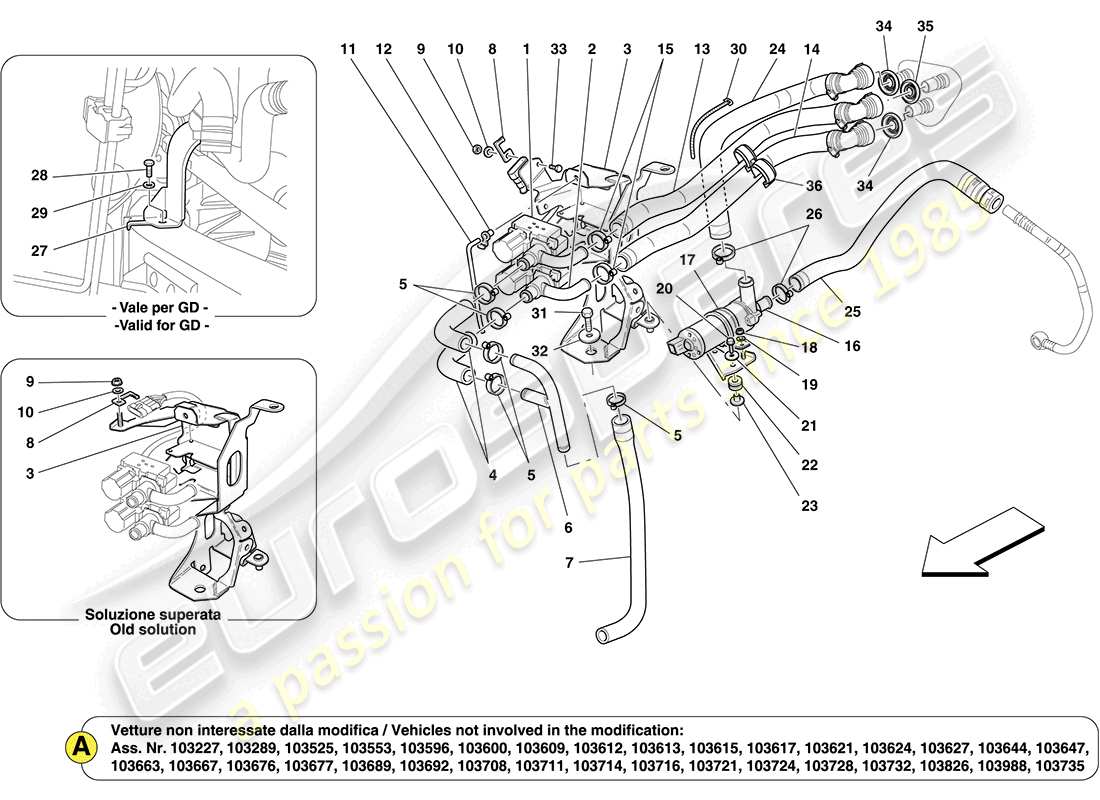

0053 - AC-EINHEIT: KOMPONENTEN IM MOTORRAUM
Ferrari California (Europe) AC UNIT: COMPONENTS IN ENGINE COMPARTMENT Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 67635900
TGK-VENTIL DER RECHTEN ZYLINDERBANK
aus £72,67
aus £72,67
# 002
MPN: 67444900
TGK-VENTIL DER LINKEN ZYLINDERBANK
aus £72,67
aus £72,67
# 003
MPN: 252466
VENTILMONTAGEHALTERUNG
-Gültig bis zur Erschöpfung-
aus £34,47
aus £34,47
# 003
MPN: 254335
VENTILMONTAGEHALTERUNG
-Anwendbar bis Ass. Nr. 103178- – Anwendbar nach Erschöpfung von 252466-
aus £44,12
aus £44,12
Dieses Teil ersetzt die Teilenummer 252466, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 003
MPN: 278753
VENTILBEFESTIGUNGSHALTERUNG
-Siehe Anmerkung A für Ass. Anzahl der Fahrzeuge, die von der Änderung nicht betroffen sind – -Gültig ab Ass. Nr. 103179-
aus £44,12
aus £44,12
# 004
MPN: 240729
VERBINDUNGSROHR
aus £54,58
aus £54,58
# 005
MPN: 10860270
KRAGEN
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 005
MPN: 13126770
KRAGEN
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 10860270-
aus £0,66
aus £0,66
# 005
MPN: 178053
KLEMME
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 13126770-
aus £0,82
aus £0,82
# 005
MPN: 262109
KRAGEN
-Anwendbar nach Erschöpfung von 10860270-
aus £0,63
aus £0,63
Dieses Teil ersetzt die Teilenummer 10860270 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 006
MPN: 247947
STARRES TGK-VENTIL-AUSLASSROHR
aus £22,31
aus £22,31
# 007
MPN: 247949
VERBINDUNGSROHR
aus £13,49
aus £13,49
# 008
MPN: 156198
CLIP
-rechte Zylinderbank-
aus £8,97
aus £8,97
# 008
MPN: 252473
CLIP
-Zylinderbank links-
aus £0,96
aus £0,96
# 009

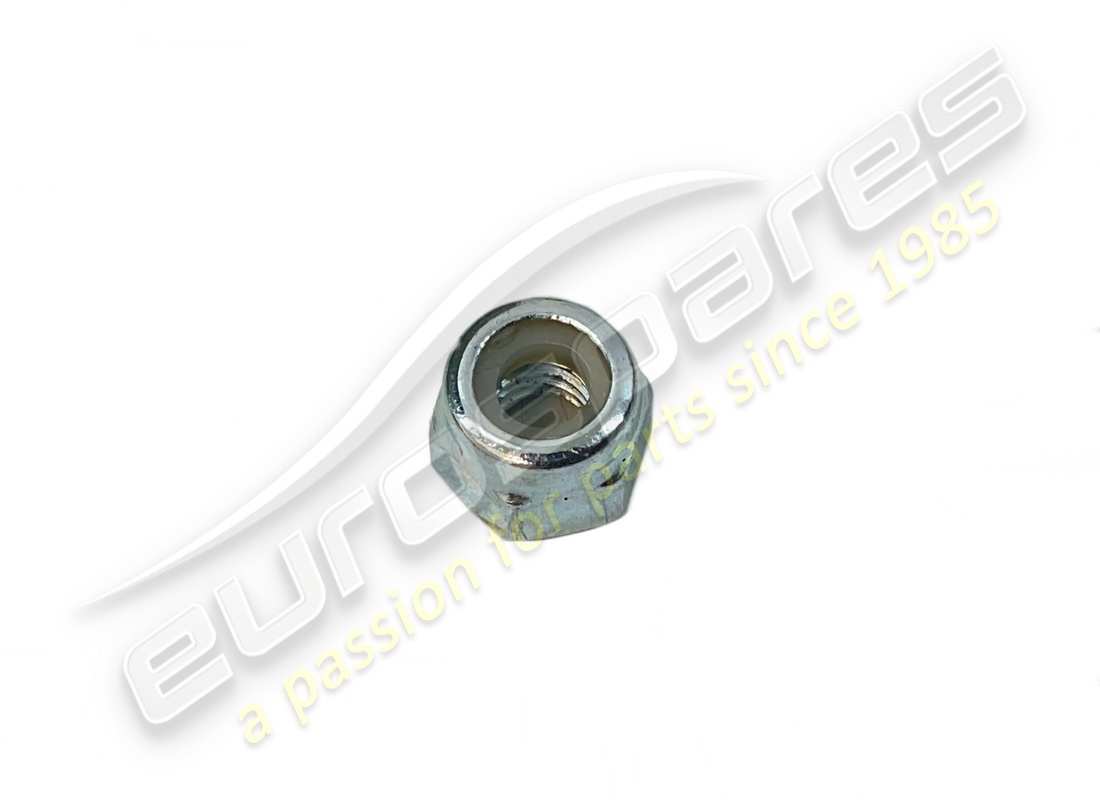

MPN: 12574011
NUSS
aus £0,54
aus £0,54
# 010
MPN: 12642801
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 12642824
# 011
MPN: 67933600
TGK-VENTILBEFESTIGUNGSSTANGE
aus £0,90
aus £0,90
# 012
MPN: 64215300
SPURSTANGEN-HALTERCLIP
aus £0,54
aus £0,54
# 013
MPN: 240699
ROHR VOM HEIZGERÄT ZUM RH TGK-VENTIL
-Nicht für GD- -Anwendbar bis Ass. Nr. 88122- -Anwendbar bis Motor Nr. 153878- -Anwendbar bis zur Erschöpfung-
Ersetzung
Ersetzung
# 013
MPN: 251945
ROHR VOM HEIZGERÄT ZUM RH TGK-VENTIL
-Nicht für GD- -Gültig ab Ass. Nr. 88123- – Gilt ab Motor Nr. 153879- – Gilt nach Erschöpfung von 240699-
aus £150,12
aus £150,12
Dieses Teil ersetzt die Teilenummer 240699 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 013
MPN: 251945
ROHR VOM HEIZGERÄT ZUM RH TGK-VENTIL
-Gilt für GD-
aus £150,12
aus £150,12
Dieses Teil ersetzt die Teilenummer 240699 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 014
MPN: 240698
ROHR VOM HEIZGERÄT ZUM TGK-VENTIL LINKS
-Nicht für GD- -Anwendbar bis Ass. Nr. 88122- -Anwendbar bis Motor Nr. 153878- -Anwendbar bis zur Erschöpfung-
Ersetzung
Ersetzung
# 014
MPN: 251946
ROHR VOM HEIZGERÄT ZUM TGK-VENTIL LINKS
-Nicht für GD- -Gültig ab Ass. Nr. 88123- – Gilt ab Motor Nr. 153879- – Gilt nach Erschöpfung von 240698-
aus £272,94
aus £272,94
Dieses Teil ersetzt die Teilenummer 240698
# 014
MPN: 251946
ROHR VOM HEIZGERÄT ZUM TGK-VENTIL LINKS
-Gilt für GD-
aus £272,94
aus £272,94
Dieses Teil ersetzt die Teilenummer 240698
# 015
MPN: 10860270
KRAGEN
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 015
MPN: 178053
KLEMME
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 13126770-
aus £0,85
aus £0,85
# 015
MPN: 262109
KRAGEN
-Anwendbar nach Erschöpfung von 10860270-
aus £0,66
aus £0,66
Dieses Teil ersetzt die Teilenummer 10860270 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 016
MPN: 65460300
WASSERRÜCKWÄRTSPUMPE
aus £140,15
aus £140,15
Dieses Teil ersetzt die Teilenummer 70000900 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 017
MPN: 252477
Halterung
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 017
MPN: 255370
Halterung
-Anwendbar nach Erschöpfung von 252477-
aus £34,91
aus £34,91
Dieses Teil ersetzt die Teilenummer 252477
# 018
MPN: 15896214
NUSS
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 15896211
# 019
MPN: 12601274
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 12601221 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 020
MPN: 10902621
SCHRAUBEN
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 10902611, die wir auf Lager haben
# 021
MPN: 12643724
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 109684 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 022
MPN: 103549
TÜLLE
aus £0,74
aus £0,74
# 023
MPN: 149707
SHIM
aus £0,66
aus £0,66
# 024
MPN: 246243
FÖRDERLEITUNG VON DER PUMPE ZUR A/C
-Nicht für GD- -Anwendbar bis Ass. Nr. 88122- -Anwendbar bis Motor Nr. 153878- -Anwendbar bis zur Erschöpfung-
Ersetzung
Ersetzung
# 024
MPN: 251944
FÖRDERLEITUNG VON DER PUMPE ZUR A/C
-Nicht für GD- -Gültig ab Ass. Nr. 88123- – Gilt ab Motor Nr. 153879- – Gilt nach Erschöpfung von 246243-
aus £109,00
aus £109,00
Dieses Teil ersetzt die Teilenummer 246243 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 024
MPN: 251944
FÖRDERLEITUNG VON DER PUMPE ZUR A/C
-Gilt für GD-
aus £109,00
aus £109,00
Dieses Teil ersetzt die Teilenummer 246243 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 025
MPN: 246244
ROHR VOM MOTOR ZUR PUMPE
-Nicht für GD- -Anwendbar bis Ass. Nr. 88122- -Anwendbar bis Motor Nr. 153878- -Anwendbar bis zur Erschöpfung-
Ersetzung
Ersetzung
# 025
MPN: 251947
ROHR VOM MOTOR ZUR PUMPE
-Nicht für GD- -Gültig ab Ass. Nr. 88123- – Gilt ab Motor Nr. 153879- – Gilt nach Erschöpfung von 246244-
aus £136,47
aus £136,47
Dieses Teil ersetzt die Teilenummer 246244 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 025
MPN: 251947
ROHR VOM MOTOR ZUR PUMPE
-Gilt für GD-
aus £136,47
aus £136,47
Dieses Teil ersetzt die Teilenummer 246244 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 026
MPN: 10860370
KRAGEN
-Gültig bis zur Erschöpfung-
aus £1,01
aus £1,01
Dieses Teil ersetzt die Teilenummer 13127770
# 026
MPN: 13432970
KRAGEN
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 10860370-
aus £0,88
aus £0,88
Dieses Teil ersetzt die Teilenummer 13432908
# 026
MPN: 262111
KRAGEN
-Anwendbar nach Erschöpfung von 10860370-
aus £1,01
aus £1,01
Dieses Teil ersetzt die Teilenummer 13127770
# 027
MPN: 256880
TGK-ROHRSCHUTZ
-Gilt für GD- -Gilt bis Ass. Nr. 103178-
aus £19,81
aus £19,81
# 027
MPN: 283753
TGK-ROHRSCHUTZ
-Siehe Anmerkung A für Ass. Anzahl der Fahrzeuge, die von der Änderung nicht betroffen sind- -Gilt für GD- -Gilt ab Ass. Nr. 103179-
aus £19,81
aus £19,81
# 028
MPN: 10902211
SCHRAUBEN
-Gilt für GD- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 10902224-
aus £0,53
aus £0,53
# 028
MPN: 10902224
SCHRAUBEN
-Gilt für GD-
aus £0,53
aus £0,53
# 029
MPN: 12643724
Scheibe
-Gilt für GD-
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 109684 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 030
MPN: 262271
KLEMME
aus £1,79
aus £1,79
# 031
MPN: 10902424
SCHRAUBEN
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10902324, die wir auf Lager haben - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 032
MPN: 10523401
Scheibe
aus £0,53
aus £0,53
# 033
MPN: 10444521
SCHRAUBEN
aus £0,71
aus £0,71
# 034
MPN: 81895900
Dichtung
aus £5,83
aus £5,83
# 035
MPN: 81970900
Dichtung
aus £5,84
aus £5,84
# 036
MPN: 160013
CLIP
aus £0,55
aus £0,55
-part-diagram-0054.webp "FERRARI CALIFORNIA (EUROPE) AC-EINHEIT: DASHBOARD-KOMPONENTEN TEILEDIAGRAMM")
-part-diagram-0055.webp "FERRARI CALIFORNIA (EUROPE) AC-EINHEIT: VERTEILUNG TEILEDIAGRAMM")
-part-diagram-0056.webp "FERRARI CALIFORNIA (EUROPE) STANDARDZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0100.webp "FERRARI CALIFORNIA (EUROPE) KAROSSERIE UND AUSSENVERKLEIDUNG VORNE TEILEDIAGRAMM")
-part-diagram-0101.webp "FERRARI CALIFORNIA (EUROPE) VORDERE KAROSSERIE UND AUßENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0102.webp "FERRARI CALIFORNIA (EUROPE) MITTELKAROSSERIE UND AUßENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0103.webp "FERRARI CALIFORNIA (EUROPE) MITTELKAROSSERIE UND AUßENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0104.webp "FERRARI CALIFORNIA (EUROPE) HECKKAROSSERIE UND AUßENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0105.webp "FERRARI CALIFORNIA (EUROPE) HECKKAROSSERIE UND AUßENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0106.webp "FERRARI CALIFORNIA (EUROPE) FRONTSTRUKTUREN UND CHASSIS-KASTENABSCHNITTE TEILEDIAGRAMM")
-part-diagram-0107.webp "FERRARI CALIFORNIA (EUROPE) FRONTSTRUKTUREN UND CHASSIS-KASTENABSCHNITTE TEILEDIAGRAMM")
-part-diagram-0108.webp "FERRARI CALIFORNIA (EUROPE) MITTELSTRUKTUREN UND CHASSIS-KASTENABSCHNITTE TEILEDIAGRAMM")
-part-diagram-0109.webp "FERRARI CALIFORNIA (EUROPE) MITTELSTRUKTUREN UND CHASSIS-KASTENABSCHNITTE TEILEDIAGRAMM")
-part-diagram-0110.webp "FERRARI CALIFORNIA (EUROPE) HECKSTRUKTUREN UND CHASSIS-KASTENABSCHNITTE TEILEDIAGRAMM")
-part-diagram-0111.webp "FERRARI CALIFORNIA (EUROPE) HECKSTRUKTUREN UND CHASSIS-KASTENABSCHNITTE TEILEDIAGRAMM")
-part-diagram-0112.webp "FERRARI CALIFORNIA (EUROPE) UNTERBODENSCHUTZE UND FLACHE UNTERBODENABSCHNITTE TEILEDIAGRAMM")
-part-diagram-0113.webp "FERRARI CALIFORNIA (EUROPE) RADHÄUSER UND TÜREN TEILEDIAGRAMM")
-part-diagram-0114.webp "FERRARI CALIFORNIA (EUROPE) FRONTSTOßSTANGE TEILEDIAGRAMM")
-part-diagram-0115.webp "FERRARI CALIFORNIA (EUROPE) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-0116.webp "FERRARI CALIFORNIA (EUROPE) SCHALLDÄMPFUNG IM FAHRZEUG TEILEDIAGRAMM")
-part-diagram-0117.webp "FERRARI CALIFORNIA (EUROPE) HITZESCHILDE IM FAHRZEUG TEILEDIAGRAMM")
-part-diagram-0118.webp "FERRARI CALIFORNIA (EUROPE) PASSAGIERRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0119.webp "FERRARI CALIFORNIA (EUROPE) GEPÄCKRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0120.webp "FERRARI CALIFORNIA (EUROPE) GEPÄCKRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0121.webp "FERRARI CALIFORNIA (EUROPE) DACHHIMMELVERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0122.webp "FERRARI CALIFORNIA (EUROPE) ELEKTRISCHES DACH: ÜBERROLLBAR UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0123.webp "FERRARI CALIFORNIA (EUROPE) ELEKTRISCHES DACH: VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0124.webp "FERRARI CALIFORNIA (EUROPE) ELEKTRISCHES DACH: KINEMATIK TEILEDIAGRAMM")
-part-diagram-0125.webp "FERRARI CALIFORNIA (EUROPE) ELEKTRISCHES DACH: STRUKTUR TEILEDIAGRAMM")
-part-diagram-0126.webp "FERRARI CALIFORNIA (EUROPE) ELEKTRISCHES DACH: HYDRAULIK TEILEDIAGRAMM")
-part-diagram-0127.webp "FERRARI CALIFORNIA (EUROPE) VORDERDECKEL TEILEDIAGRAMM")
-part-diagram-0128.webp "FERRARI CALIFORNIA (EUROPE) HINTERER DECKEL TEILEDIAGRAMM")
-part-diagram-0129.webp "FERRARI CALIFORNIA (EUROPE) KRAFTSTOFFEINFÜLLKLAPPE UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-0130.webp "FERRARI CALIFORNIA (EUROPE) VORDERTÜREN: VERZIERUNG TEILEDIAGRAMM")
-part-diagram-0131.webp "FERRARI CALIFORNIA (EUROPE) HAUSTÜREN: MECHANISMEN TEILEDIAGRAMM")
-part-diagram-0132.webp "FERRARI CALIFORNIA (EUROPE) ELEKTRISCHE FENSTERHEBER UND RÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-0133.webp "FERRARI CALIFORNIA (EUROPE) BILDSCHIRME, FENSTER UND DICHTUNGEN TEILEDIAGRAMM")
-part-diagram-0134.webp "FERRARI CALIFORNIA (EUROPE) VORDERSITZ – SICHERHEITSGURTE TEILEDIAGRAMM")
-part-diagram-0135.webp "FERRARI CALIFORNIA (EUROPE) VORDERSITZ – VERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0136.webp "FERRARI CALIFORNIA (EUROPE) VORDERSITZ – RENNSITZ TEILEDIAGRAMM")
-part-diagram-0137.webp "FERRARI CALIFORNIA (EUROPE) MITTELTUNNEL UND ZUBEHÖREINHEIT TEILEDIAGRAMM")
-part-diagram-0138.webp "FERRARI CALIFORNIA (EUROPE) INNENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0139.webp "FERRARI CALIFORNIA (EUROPE) ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-0140.webp "FERRARI CALIFORNIA (EUROPE) HANDSCHUHFACH TEILEDIAGRAMM")
-part-diagram-0141.webp "FERRARI CALIFORNIA (EUROPE) AIRBAG-SYSTEM TEILEDIAGRAMM")
-part-diagram-0142.webp "FERRARI CALIFORNIA (EUROPE) AIRBAG-SYSTEM TEILEDIAGRAMM")
-part-diagram-0143.webp "FERRARI CALIFORNIA (EUROPE) INTERNE PASSAGIERABTEILDIENSTLEISTUNGEN TEILEDIAGRAMM")
-part-diagram-0144.webp "FERRARI CALIFORNIA (EUROPE) SCHEINWERFER TEILEDIAGRAMM")
-part-diagram-0145.webp "FERRARI CALIFORNIA (EUROPE) RÜCKLEUCHTEN TEILEDIAGRAMM")
-part-diagram-0146.webp "FERRARI CALIFORNIA (EUROPE) SCHILDE, VERZIERUNGEN UND ABDECKUNGEN TEILEDIAGRAMM")
-part-diagram-0147.webp "FERRARI CALIFORNIA (EUROPE) SCHILDE, VERZIERUNGEN UND ABDECKUNGEN TEILEDIAGRAMM")
-part-diagram-0148.webp "FERRARI CALIFORNIA (EUROPE) HAUPTKABELSTRÄGE TEILEDIAGRAMM")
-part-diagram-0149.webp "FERRARI CALIFORNIA (EUROPE) VERSCHIEDENE BEFESTIGUNGEN FÜR DAS ELEKTRISCHE SYSTEM TEILEDIAGRAMM")
-part-diagram-0150.webp "FERRARI CALIFORNIA (EUROPE) ELEKTRONISCHES MANAGEMENT (AUFHÄNGUNG) TEILEDIAGRAMM")
-part-diagram-0151.webp "FERRARI CALIFORNIA (EUROPE) STEUERGERÄTE FÜR DEN FAHRGASTRAUM TEILEDIAGRAMM")
-part-diagram-0152.webp "FERRARI CALIFORNIA (EUROPE) STEUERGERÄTE FÜR GEPÄCKRAUM TEILEDIAGRAMM")
-part-diagram-0153.webp "FERRARI CALIFORNIA (EUROPE) ALARM- UND WEGFAHRSPERRESYSTEM TEILEDIAGRAMM")
-part-diagram-0154.webp "FERRARI CALIFORNIA (EUROPE) INFOTAINMENT-SYSTEM TEILEDIAGRAMM")
-part-diagram-0155.webp "FERRARI CALIFORNIA (EUROPE) AUDIO-LAUTSPRECHERSYSTEM TEILEDIAGRAMM")
-part-diagram-0156.webp "FERRARI CALIFORNIA (EUROPE) SCHEIBENWISCHER, SCHEIBE UND HUPEN TEILEDIAGRAMM")
-part-diagram-0157.webp "FERRARI CALIFORNIA (EUROPE) KLEBEETIKETTEN UND PLAQUES TEILEDIAGRAMM")
-part-diagram-0999.webp "FERRARI CALIFORNIA (EUROPE) FARBCODES TEILEDIAGRAMM")
-part-diagram-0000.webp "FERRARI CALIFORNIA (EUROPE) ERSATZ-MONTAGEEINHEITEN TEILEDIAGRAMM")
-part-diagram-0001.webp "FERRARI CALIFORNIA (EUROPE) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0002.webp "FERRARI CALIFORNIA (EUROPE) KURBELWELLE, PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-0003.webp "FERRARI CALIFORNIA (EUROPE) RECHTER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0004.webp "FERRARI CALIFORNIA (EUROPE) LINKER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0005.webp "FERRARI CALIFORNIA (EUROPE) STEUERSYSTEM – NOCKENWELLEN UND VENTILE TEILEDIAGRAMM")
-part-diagram-0006.webp "FERRARI CALIFORNIA (EUROPE) TIMINGSYSTEM - ANTRIEB TEILEDIAGRAMM")
-part-diagram-0007.webp "FERRARI CALIFORNIA (EUROPE) KRAFTSTOFFPUMPE UND VERBINDUNGSROHRE TEILEDIAGRAMM")
-part-diagram-0008.webp "FERRARI CALIFORNIA (EUROPE) TREIBSTOFFTANK TEILEDIAGRAMM")
-part-diagram-0009.webp "FERRARI CALIFORNIA (EUROPE) KONTROLLSYSTEM FÜR VERDAMPFUNGSEMISSIONEN TEILEDIAGRAMM")
-part-diagram-0010.webp "FERRARI CALIFORNIA (EUROPE) RECHTES EINSPRITZSYSTEM – ZÜNDUNG TEILEDIAGRAMM")
-part-diagram-0011.webp "FERRARI CALIFORNIA (EUROPE) LINKES EINSPRITZSYSTEM – ZÜNDUNG TEILEDIAGRAMM")
-part-diagram-0012.webp "FERRARI CALIFORNIA (EUROPE) SEKUNDÄRLUFTSYSTEM TEILEDIAGRAMM")
-part-diagram-0013.webp "FERRARI CALIFORNIA (EUROPE) ANSAUGKRÜMMER UND DROSSELKLAPPENGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0014.webp "FERRARI CALIFORNIA (EUROPE) LUFTFILTER, LUFTEINLASS UND KANÄLE TEILEDIAGRAMM")
-part-diagram-0015.webp "FERRARI CALIFORNIA (EUROPE) VORKATALYTISCHE KONVERTER UND KATALYTISCHE KONVERTER TEILEDIAGRAMM")
-part-diagram-0016.webp "FERRARI CALIFORNIA (EUROPE) SCHALLDÄMPFER TEILEDIAGRAMM")
-part-diagram-0017.webp "FERRARI CALIFORNIA (EUROPE) WÄRMETAUSCHER TEILEDIAGRAMM")
-part-diagram-0018.webp "FERRARI CALIFORNIA (EUROPE) DAMPFÖLRÜCKGEWINNUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-0019.webp "FERRARI CALIFORNIA (EUROPE) SCHMIERUNG: KREIS UND PICKUP TEILEDIAGRAMM")
-part-diagram-0020.webp "FERRARI CALIFORNIA (EUROPE) SCHMIERUNG: PUMPE UND FILTER TEILEDIAGRAMM")
-part-diagram-0021.webp "FERRARI CALIFORNIA (EUROPE) KÜHLUNG: WASSERPUMPE TEILEDIAGRAMM")
-part-diagram-0022.webp "FERRARI CALIFORNIA (EUROPE) KÜHLUNG: HEIZKÖRPER UND LUFTKANÄLE TEILEDIAGRAMM")
-part-diagram-0023.webp "FERRARI CALIFORNIA (EUROPE) KÜHLUNG: SAMMELBEHÄLTER UND ROHRE TEILEDIAGRAMM")
-part-diagram-0024.webp "FERRARI CALIFORNIA (EUROPE) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0025.webp "FERRARI CALIFORNIA (EUROPE) EXTERNE GETRIEBESTEUERUNGEN TEILEDIAGRAMM")
-part-diagram-0026.webp "FERRARI CALIFORNIA (EUROPE) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0027.webp "FERRARI CALIFORNIA (EUROPE) GETRIEBE-REPARATURSATZ TEILEDIAGRAMM")
-part-diagram-0028.webp "FERRARI CALIFORNIA (EUROPE) GETRIEBEÖLSCHMIER- UND KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-0029.webp "FERRARI CALIFORNIA (EUROPE) GETRIEBEÖLSCHMIER- UND KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-0030.webp "FERRARI CALIFORNIA (EUROPE) GETRIEBESCHMIERUNG UND KÜHLKREISLAUF TEILEDIAGRAMM")
-part-diagram-0031.webp "FERRARI CALIFORNIA (EUROPE) MANUELLE DCT-GETRIEBE-ENTRIEGELUNGSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0032.webp "FERRARI CALIFORNIA (EUROPE) ÜBERTRAGUNGSROHR TEILEDIAGRAMM")
-part-diagram-0033.webp "FERRARI CALIFORNIA (EUROPE) DIFFERENTIAL- UND HINTERACHSWELLEN TEILEDIAGRAMM")
-part-diagram-0034.webp "FERRARI CALIFORNIA (EUROPE) SERVOLENKUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-0035.webp "FERRARI CALIFORNIA (EUROPE) KOMPLETTE PEDALBOARD-BAUGRUPPE TEILEDIAGRAMM")
-part-diagram-0036.webp "FERRARI CALIFORNIA (EUROPE) KOMPLETTE PEDALBOARD-BAUGRUPPE TEILEDIAGRAMM")
-part-diagram-0037.webp "FERRARI CALIFORNIA (EUROPE) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0038.webp "FERRARI CALIFORNIA (EUROPE) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0039.webp "FERRARI CALIFORNIA (EUROPE) KOMPONENTEN DES VORDERRADBREMSSYSTEMS TEILEDIAGRAMM")
-part-diagram-0040.webp "FERRARI CALIFORNIA (EUROPE) KOMPONENTEN DES HINTERRADBREMSSYSTEMS TEILEDIAGRAMM")
-part-diagram-0041.webp "FERRARI CALIFORNIA (EUROPE) FESTSTELLBREMSE TEILEDIAGRAMM")
-part-diagram-0042.webp "FERRARI CALIFORNIA (EUROPE) LENKGEHÄUSE UND SERVOLENKPUMPE TEILEDIAGRAMM")
-part-diagram-0043.webp "FERRARI CALIFORNIA (EUROPE) LENKSÄULENBAUGRUPPE UND LENKRAD TEILEDIAGRAMM")
-part-diagram-0044.webp "FERRARI CALIFORNIA (EUROPE) KOMPONENTEN DES VORDEREN STOSSDÄMPFERS TEILEDIAGRAMM")
-part-diagram-0045.webp "FERRARI CALIFORNIA (EUROPE) VORDERRADAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-0046.webp "FERRARI CALIFORNIA (EUROPE) KOMPONENTEN DES HINTEREN STOSSDÄMPFERS TEILEDIAGRAMM")
-part-diagram-0047.webp "FERRARI CALIFORNIA (EUROPE) HINTERRADAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-0048.webp "FERRARI CALIFORNIA (EUROPE) RÄDER UND REIFEN TEILEDIAGRAMM")
-part-diagram-0049.webp "FERRARI CALIFORNIA (EUROPE) REIFENDRUCKKONTROLLSYSTEM TEILEDIAGRAMM")
-part-diagram-0050.webp "FERRARI CALIFORNIA (EUROPE) BATTERIE TEILEDIAGRAMM")
-part-diagram-0051.webp "FERRARI CALIFORNIA (EUROPE) LICHTMASCHINE, ANLASSER UND AC-KOMPRESSOR TEILEDIAGRAMM")
-part-diagram-0052.webp "FERRARI CALIFORNIA (EUROPE) AC-EINHEIT: KOMPONENTEN IM MOTORRAUM TEILEDIAGRAMM")
