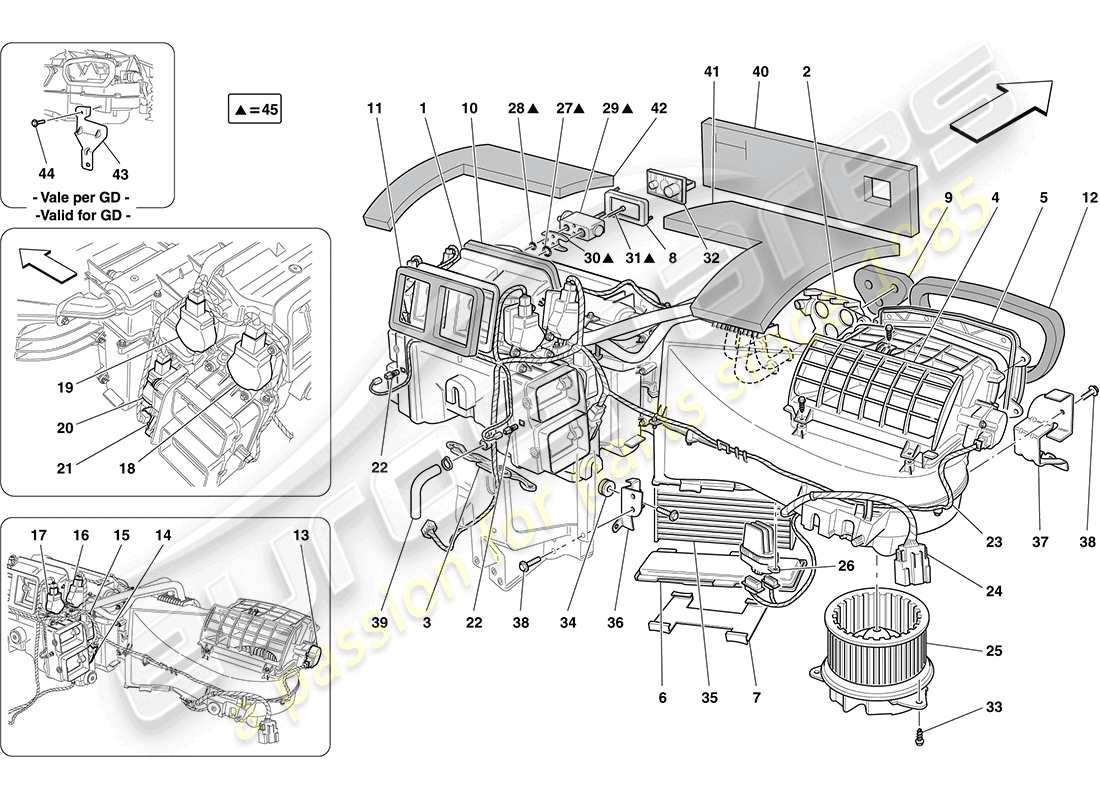

0054 - AC-EINHEIT: DASHBOARD-KOMPONENTEN
Ferrari California (Europe) AC UNIT: DASHBOARD COMPONENTS Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 69881200
KOMPLETTES KLIMAANLAGE-SET
-Nicht für GD- -Anwendbar bis Ass. Nr. 95138- -Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 001
MPN: 81014800
KOMPLETTES KLIMAANLAGE-SET
-Gilt für GD- -Gilt bis Ass. Nr. 95138- -Gültig bis zur Erschöpfung-
aus £909,12
aus £909,12

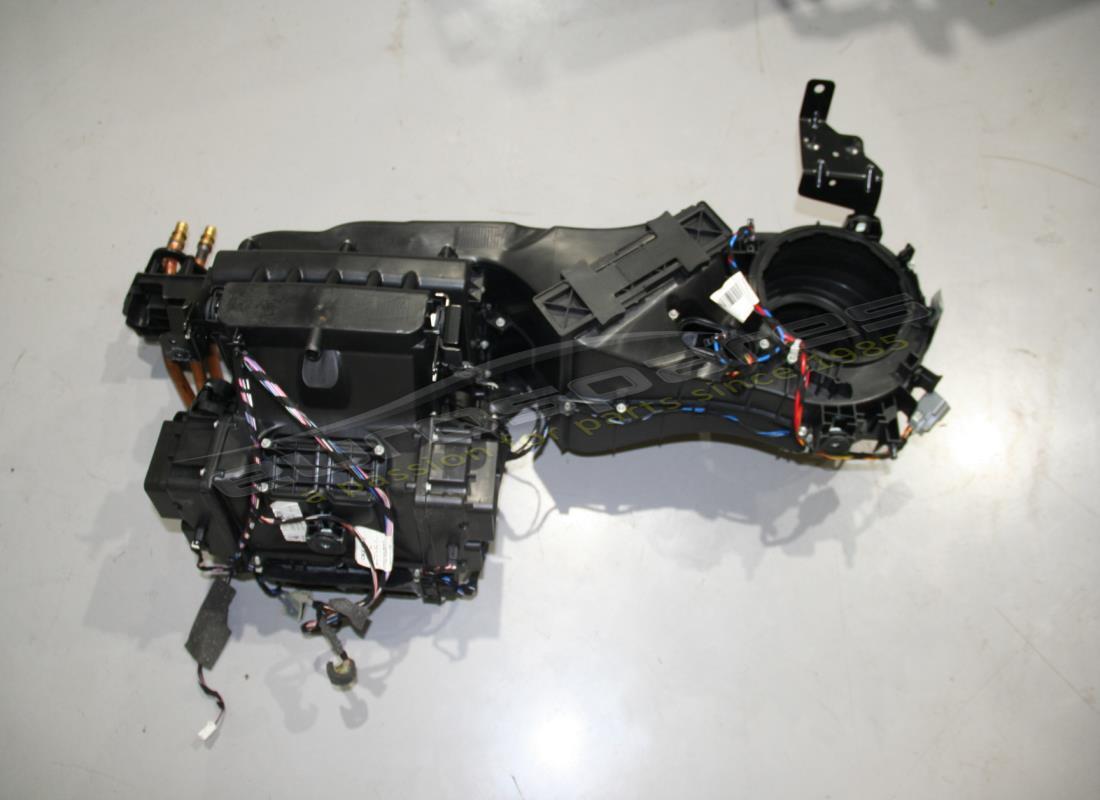

# 001
MPN: 83357700
KOMPL. AC-EINHEIT
-Nicht für GD- -Gültig ab Ass. Nr. 95139- – Anwendbar nach Erschöpfung von 69881200-
aus £1.937,61
aus £1.937,61
Dieses Teil ersetzt die Teilenummer 69881200
# 001
MPN: 83357800
KOMPL. AC-EINHEIT
-Gilt für GD- -Gilt ab Ass. Nr. 95139- – Anwendbar nach Erschöpfung von 81014800-
aus £1.039,50
aus £1.039,50
Dieses Teil ersetzt die Teilenummer 81014800, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 82045500
ROHRHALTER
aus £42,96
aus £42,96
# 003
MPN: 82045600
DECKEL
aus £82,10
aus £82,10
# 004
MPN: 82045700
GITTER
aus £99,48
aus £99,48
# 005
MPN: 82045800
FLANSCH
aus £99,24
aus £99,24
# 006
MPN: 68390600
FILTERABDECKUNG
aus £16,59
aus £16,59
# 007
MPN: 68390700
ABDECKUNGSBEFESTIGUNG
aus £7,31
aus £7,31
# 008
MPN: 82046200
Dichtung
aus £125,30
aus £125,30
# 009
MPN: 82046400
WASSERROHRFÜLLSCHAUM
aus £82,10
aus £82,10
# 010
MPN: 82046600
DEFROSTER-KANALFÜLLSCHAUM
aus £115,79
aus £115,79
# 011
MPN: 82046800
FRONTFÜLLSCHAUM
aus £122,68
aus £122,68
# 012
MPN: 82046900
Ansaugschaum
aus £122,68
aus £122,68
# 013
MPN: 82047200
AKTUATOR
-Nicht für GD-
aus £106,71
aus £106,71
# 013
MPN: 82048300
LIN-BUS-REZIRKULATIONSAKTOR
-Gilt für GD-
aus £106,71
aus £106,71
# 014
MPN: 82047300
AKTUATOR
aus £99,09
aus £99,09
# 015
MPN: 82047400
AKTUATOR
aus £99,09
aus £99,09
# 016
MPN: 82047500
AKTUATOR
aus £99,09
aus £99,09
# 017
MPN: 82047600
AKTUATOR
aus £99,09
aus £99,09
# 018
MPN: 82047700
AKTUATOR
aus £106,71
aus £106,71
# 019
MPN: 82047900
AKTUATOR
aus £99,09
aus £99,09
# 020
MPN: 82048100
AKTUATOR
aus £99,09
aus £99,09
# 021
MPN: 82048200
AKTUATOR
aus £99,09
aus £99,09
# 022
MPN: 68390100
LUFTSENSOR
aus £7,50
aus £7,50
# 022
MPN: 83749200
VERDAMPFERSENSOR
-Anwendbar ab Ass. Nr. 95139-
aus £119,78
aus £119,78
# 023
MPN: 82048400
KABEL
-Nicht für GD- -Anwendbar bis Ass. Nr. 95138- -Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 023
MPN: 82048700
KABELBAUM
-Gilt für GD- -Gilt bis Ass. Nr. 95138- -Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 023
MPN: 84240800
KABELBAUM
-Nicht für GD- -Gültig ab Ass. Nr. 95139- – Anwendbar nach Erschöpfung von 82048400-
aus £292,57
aus £292,57
Dieses Teil ersetzt die Teilenummer 82048400
# 023
MPN: 84240900
KABELBAUM
-Gilt für GD- -Gilt ab Ass. Nr. 95139- – Anwendbar nach Erschöpfung von 82048700-
aus £587,24
aus £587,24
Dieses Teil ersetzt die Teilenummer 82048700
# 024
MPN: 82048600
HAUPTKABEL
aus £306,02
aus £306,02
# 025
MPN: 82048800
LÜFTER
-Nicht für GD-
aus £559,01
aus £559,01
# 025
MPN: 82048900
LÜFTER
-Gilt für GD-
aus £307,46
aus £307,46
# 026
MPN: 82049000
LPM2
aus £140,15
aus £140,15
# 027
MPN: 82049100
O-RING
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 82073600-
aus £20,61
aus £20,61
# 028
MPN: 82049200
O-RING
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 82073600-
aus £20,61
aus £20,61
# 029
MPN: 82049300
TXV-BLOCK
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 82073600-
aus £126,82
aus £126,82
# 030
MPN: 82049400
PLATTE
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 82073600-
# 031
MPN: 82049500
SCHRAUBEN
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 82073600-
Ersetzung
Ersetzung
# 032
MPN: 82049600
DECKEL
-Nicht mehr im Lieferumfang enthalten-
# 033
MPN: 68391900
SCHRAUBEN
aus £1,96
aus £1,96
# 034
MPN: 68389800
GUMMIAUFLAGE
aus £4,53
aus £4,53
# 035
MPN: 82035700
ANTI-POLLEN-FILTER
aus £23,63
aus £23,63
# 036
MPN: 80518900
Linke Halterung
aus £8,64
aus £8,64
# 036
MPN: 80637300
RECHTE HALTERUNG
aus £8,82
aus £8,82
# 037
MPN: 80519000
SCHILDHALTERUNG
-Nicht für GD-
aus £10,37
aus £10,37
# 038
MPN: 16286024
SCHRAUBEN
-M6 X 16-
aus £0,53
aus £0,53
# 039
MPN: 81022500
ROHR FÜR WASSERAUSGANG
aus £6,32
aus £6,32
# 040
MPN: 81341200
ZENTRALE ISOLIERUNG
-Nicht für GD-
aus £54,73
aus £54,73
# 040
MPN: 82332100
ZENTRALE ISOLIERUNG
-Gilt für GD-
aus £68,89
aus £68,89
# 041
MPN: 81341400
RH-ISOLIERUNG
-Nicht für GD-
aus £39,63
aus £39,63
# 041
MPN: 82332300
RH-ISOLIERUNG
-Gilt für GD-
aus £57,06
aus £57,06
# 042
MPN: 81341300
Linke Isolierung
-Nicht für GD-
aus £46,23
aus £46,23
# 042
MPN: 82332200
Linke Isolierung
-Gilt für GD-
aus £57,06
aus £57,06
# 043
MPN: 80904800
AC-GERÄT-HALTERUNG AN FIREWALL
-Gilt für GD-
aus £17,35
aus £17,35
# 044
MPN: 16286024
SCHRAUBEN
-M6 X 16- – Gilt für GD –
aus £0,53
aus £0,53
# 045
MPN: 82073600
TXV-SERVICE-KIT
aus £283,13
aus £283,13
Dieses Teil ersetzt die Teilenummer 82049300, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
-part-diagram-0055.webp "FERRARI CALIFORNIA (EUROPE) AC-EINHEIT: VERTEILUNG TEILEDIAGRAMM")
-part-diagram-0056.webp "FERRARI CALIFORNIA (EUROPE) STANDARDZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0100.webp "FERRARI CALIFORNIA (EUROPE) KAROSSERIE UND AUSSENVERKLEIDUNG VORNE TEILEDIAGRAMM")
-part-diagram-0101.webp "FERRARI CALIFORNIA (EUROPE) VORDERE KAROSSERIE UND AUßENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0102.webp "FERRARI CALIFORNIA (EUROPE) MITTELKAROSSERIE UND AUßENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0103.webp "FERRARI CALIFORNIA (EUROPE) MITTELKAROSSERIE UND AUßENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0104.webp "FERRARI CALIFORNIA (EUROPE) HECKKAROSSERIE UND AUßENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0105.webp "FERRARI CALIFORNIA (EUROPE) HECKKAROSSERIE UND AUßENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0106.webp "FERRARI CALIFORNIA (EUROPE) FRONTSTRUKTUREN UND CHASSIS-KASTENABSCHNITTE TEILEDIAGRAMM")
-part-diagram-0107.webp "FERRARI CALIFORNIA (EUROPE) FRONTSTRUKTUREN UND CHASSIS-KASTENABSCHNITTE TEILEDIAGRAMM")
-part-diagram-0108.webp "FERRARI CALIFORNIA (EUROPE) MITTELSTRUKTUREN UND CHASSIS-KASTENABSCHNITTE TEILEDIAGRAMM")
-part-diagram-0109.webp "FERRARI CALIFORNIA (EUROPE) MITTELSTRUKTUREN UND CHASSIS-KASTENABSCHNITTE TEILEDIAGRAMM")
-part-diagram-0110.webp "FERRARI CALIFORNIA (EUROPE) HECKSTRUKTUREN UND CHASSIS-KASTENABSCHNITTE TEILEDIAGRAMM")
-part-diagram-0111.webp "FERRARI CALIFORNIA (EUROPE) HECKSTRUKTUREN UND CHASSIS-KASTENABSCHNITTE TEILEDIAGRAMM")
-part-diagram-0112.webp "FERRARI CALIFORNIA (EUROPE) UNTERBODENSCHUTZE UND FLACHE UNTERBODENABSCHNITTE TEILEDIAGRAMM")
-part-diagram-0113.webp "FERRARI CALIFORNIA (EUROPE) RADHÄUSER UND TÜREN TEILEDIAGRAMM")
-part-diagram-0114.webp "FERRARI CALIFORNIA (EUROPE) FRONTSTOßSTANGE TEILEDIAGRAMM")
-part-diagram-0115.webp "FERRARI CALIFORNIA (EUROPE) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-0116.webp "FERRARI CALIFORNIA (EUROPE) SCHALLDÄMPFUNG IM FAHRZEUG TEILEDIAGRAMM")
-part-diagram-0117.webp "FERRARI CALIFORNIA (EUROPE) HITZESCHILDE IM FAHRZEUG TEILEDIAGRAMM")
-part-diagram-0118.webp "FERRARI CALIFORNIA (EUROPE) PASSAGIERRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0119.webp "FERRARI CALIFORNIA (EUROPE) GEPÄCKRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0120.webp "FERRARI CALIFORNIA (EUROPE) GEPÄCKRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0121.webp "FERRARI CALIFORNIA (EUROPE) DACHHIMMELVERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0122.webp "FERRARI CALIFORNIA (EUROPE) ELEKTRISCHES DACH: ÜBERROLLBAR UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0123.webp "FERRARI CALIFORNIA (EUROPE) ELEKTRISCHES DACH: VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0124.webp "FERRARI CALIFORNIA (EUROPE) ELEKTRISCHES DACH: KINEMATIK TEILEDIAGRAMM")
-part-diagram-0125.webp "FERRARI CALIFORNIA (EUROPE) ELEKTRISCHES DACH: STRUKTUR TEILEDIAGRAMM")
-part-diagram-0126.webp "FERRARI CALIFORNIA (EUROPE) ELEKTRISCHES DACH: HYDRAULIK TEILEDIAGRAMM")
-part-diagram-0127.webp "FERRARI CALIFORNIA (EUROPE) VORDERDECKEL TEILEDIAGRAMM")
-part-diagram-0128.webp "FERRARI CALIFORNIA (EUROPE) HINTERER DECKEL TEILEDIAGRAMM")
-part-diagram-0129.webp "FERRARI CALIFORNIA (EUROPE) KRAFTSTOFFEINFÜLLKLAPPE UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-0130.webp "FERRARI CALIFORNIA (EUROPE) VORDERTÜREN: VERZIERUNG TEILEDIAGRAMM")
-part-diagram-0131.webp "FERRARI CALIFORNIA (EUROPE) HAUSTÜREN: MECHANISMEN TEILEDIAGRAMM")
-part-diagram-0132.webp "FERRARI CALIFORNIA (EUROPE) ELEKTRISCHE FENSTERHEBER UND RÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-0133.webp "FERRARI CALIFORNIA (EUROPE) BILDSCHIRME, FENSTER UND DICHTUNGEN TEILEDIAGRAMM")
-part-diagram-0134.webp "FERRARI CALIFORNIA (EUROPE) VORDERSITZ – SICHERHEITSGURTE TEILEDIAGRAMM")
-part-diagram-0135.webp "FERRARI CALIFORNIA (EUROPE) VORDERSITZ – VERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0136.webp "FERRARI CALIFORNIA (EUROPE) VORDERSITZ – RENNSITZ TEILEDIAGRAMM")
-part-diagram-0137.webp "FERRARI CALIFORNIA (EUROPE) MITTELTUNNEL UND ZUBEHÖREINHEIT TEILEDIAGRAMM")
-part-diagram-0138.webp "FERRARI CALIFORNIA (EUROPE) INNENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0139.webp "FERRARI CALIFORNIA (EUROPE) ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-0140.webp "FERRARI CALIFORNIA (EUROPE) HANDSCHUHFACH TEILEDIAGRAMM")
-part-diagram-0141.webp "FERRARI CALIFORNIA (EUROPE) AIRBAG-SYSTEM TEILEDIAGRAMM")
-part-diagram-0142.webp "FERRARI CALIFORNIA (EUROPE) AIRBAG-SYSTEM TEILEDIAGRAMM")
-part-diagram-0143.webp "FERRARI CALIFORNIA (EUROPE) INTERNE PASSAGIERABTEILDIENSTLEISTUNGEN TEILEDIAGRAMM")
-part-diagram-0144.webp "FERRARI CALIFORNIA (EUROPE) SCHEINWERFER TEILEDIAGRAMM")
-part-diagram-0145.webp "FERRARI CALIFORNIA (EUROPE) RÜCKLEUCHTEN TEILEDIAGRAMM")
-part-diagram-0146.webp "FERRARI CALIFORNIA (EUROPE) SCHILDE, VERZIERUNGEN UND ABDECKUNGEN TEILEDIAGRAMM")
-part-diagram-0147.webp "FERRARI CALIFORNIA (EUROPE) SCHILDE, VERZIERUNGEN UND ABDECKUNGEN TEILEDIAGRAMM")
-part-diagram-0148.webp "FERRARI CALIFORNIA (EUROPE) HAUPTKABELSTRÄGE TEILEDIAGRAMM")
-part-diagram-0149.webp "FERRARI CALIFORNIA (EUROPE) VERSCHIEDENE BEFESTIGUNGEN FÜR DAS ELEKTRISCHE SYSTEM TEILEDIAGRAMM")
-part-diagram-0150.webp "FERRARI CALIFORNIA (EUROPE) ELEKTRONISCHES MANAGEMENT (AUFHÄNGUNG) TEILEDIAGRAMM")
-part-diagram-0151.webp "FERRARI CALIFORNIA (EUROPE) STEUERGERÄTE FÜR DEN FAHRGASTRAUM TEILEDIAGRAMM")
-part-diagram-0152.webp "FERRARI CALIFORNIA (EUROPE) STEUERGERÄTE FÜR GEPÄCKRAUM TEILEDIAGRAMM")
-part-diagram-0153.webp "FERRARI CALIFORNIA (EUROPE) ALARM- UND WEGFAHRSPERRESYSTEM TEILEDIAGRAMM")
-part-diagram-0154.webp "FERRARI CALIFORNIA (EUROPE) INFOTAINMENT-SYSTEM TEILEDIAGRAMM")
-part-diagram-0155.webp "FERRARI CALIFORNIA (EUROPE) AUDIO-LAUTSPRECHERSYSTEM TEILEDIAGRAMM")
-part-diagram-0156.webp "FERRARI CALIFORNIA (EUROPE) SCHEIBENWISCHER, SCHEIBE UND HUPEN TEILEDIAGRAMM")
-part-diagram-0157.webp "FERRARI CALIFORNIA (EUROPE) KLEBEETIKETTEN UND PLAQUES TEILEDIAGRAMM")
-part-diagram-0999.webp "FERRARI CALIFORNIA (EUROPE) FARBCODES TEILEDIAGRAMM")
-part-diagram-0000.webp "FERRARI CALIFORNIA (EUROPE) ERSATZ-MONTAGEEINHEITEN TEILEDIAGRAMM")
-part-diagram-0001.webp "FERRARI CALIFORNIA (EUROPE) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0002.webp "FERRARI CALIFORNIA (EUROPE) KURBELWELLE, PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-0003.webp "FERRARI CALIFORNIA (EUROPE) RECHTER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0004.webp "FERRARI CALIFORNIA (EUROPE) LINKER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0005.webp "FERRARI CALIFORNIA (EUROPE) STEUERSYSTEM – NOCKENWELLEN UND VENTILE TEILEDIAGRAMM")
-part-diagram-0006.webp "FERRARI CALIFORNIA (EUROPE) TIMINGSYSTEM - ANTRIEB TEILEDIAGRAMM")
-part-diagram-0007.webp "FERRARI CALIFORNIA (EUROPE) KRAFTSTOFFPUMPE UND VERBINDUNGSROHRE TEILEDIAGRAMM")
-part-diagram-0008.webp "FERRARI CALIFORNIA (EUROPE) TREIBSTOFFTANK TEILEDIAGRAMM")
-part-diagram-0009.webp "FERRARI CALIFORNIA (EUROPE) KONTROLLSYSTEM FÜR VERDAMPFUNGSEMISSIONEN TEILEDIAGRAMM")
-part-diagram-0010.webp "FERRARI CALIFORNIA (EUROPE) RECHTES EINSPRITZSYSTEM – ZÜNDUNG TEILEDIAGRAMM")
-part-diagram-0011.webp "FERRARI CALIFORNIA (EUROPE) LINKES EINSPRITZSYSTEM – ZÜNDUNG TEILEDIAGRAMM")
-part-diagram-0012.webp "FERRARI CALIFORNIA (EUROPE) SEKUNDÄRLUFTSYSTEM TEILEDIAGRAMM")
-part-diagram-0013.webp "FERRARI CALIFORNIA (EUROPE) ANSAUGKRÜMMER UND DROSSELKLAPPENGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0014.webp "FERRARI CALIFORNIA (EUROPE) LUFTFILTER, LUFTEINLASS UND KANÄLE TEILEDIAGRAMM")
-part-diagram-0015.webp "FERRARI CALIFORNIA (EUROPE) VORKATALYTISCHE KONVERTER UND KATALYTISCHE KONVERTER TEILEDIAGRAMM")
-part-diagram-0016.webp "FERRARI CALIFORNIA (EUROPE) SCHALLDÄMPFER TEILEDIAGRAMM")
-part-diagram-0017.webp "FERRARI CALIFORNIA (EUROPE) WÄRMETAUSCHER TEILEDIAGRAMM")
-part-diagram-0018.webp "FERRARI CALIFORNIA (EUROPE) DAMPFÖLRÜCKGEWINNUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-0019.webp "FERRARI CALIFORNIA (EUROPE) SCHMIERUNG: KREIS UND PICKUP TEILEDIAGRAMM")
-part-diagram-0020.webp "FERRARI CALIFORNIA (EUROPE) SCHMIERUNG: PUMPE UND FILTER TEILEDIAGRAMM")
-part-diagram-0021.webp "FERRARI CALIFORNIA (EUROPE) KÜHLUNG: WASSERPUMPE TEILEDIAGRAMM")
-part-diagram-0022.webp "FERRARI CALIFORNIA (EUROPE) KÜHLUNG: HEIZKÖRPER UND LUFTKANÄLE TEILEDIAGRAMM")
-part-diagram-0023.webp "FERRARI CALIFORNIA (EUROPE) KÜHLUNG: SAMMELBEHÄLTER UND ROHRE TEILEDIAGRAMM")
-part-diagram-0024.webp "FERRARI CALIFORNIA (EUROPE) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0025.webp "FERRARI CALIFORNIA (EUROPE) EXTERNE GETRIEBESTEUERUNGEN TEILEDIAGRAMM")
-part-diagram-0026.webp "FERRARI CALIFORNIA (EUROPE) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0027.webp "FERRARI CALIFORNIA (EUROPE) GETRIEBE-REPARATURSATZ TEILEDIAGRAMM")
-part-diagram-0028.webp "FERRARI CALIFORNIA (EUROPE) GETRIEBEÖLSCHMIER- UND KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-0029.webp "FERRARI CALIFORNIA (EUROPE) GETRIEBEÖLSCHMIER- UND KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-0030.webp "FERRARI CALIFORNIA (EUROPE) GETRIEBESCHMIERUNG UND KÜHLKREISLAUF TEILEDIAGRAMM")
-part-diagram-0031.webp "FERRARI CALIFORNIA (EUROPE) MANUELLE DCT-GETRIEBE-ENTRIEGELUNGSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0032.webp "FERRARI CALIFORNIA (EUROPE) ÜBERTRAGUNGSROHR TEILEDIAGRAMM")
-part-diagram-0033.webp "FERRARI CALIFORNIA (EUROPE) DIFFERENTIAL- UND HINTERACHSWELLEN TEILEDIAGRAMM")
-part-diagram-0034.webp "FERRARI CALIFORNIA (EUROPE) SERVOLENKUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-0035.webp "FERRARI CALIFORNIA (EUROPE) KOMPLETTE PEDALBOARD-BAUGRUPPE TEILEDIAGRAMM")
-part-diagram-0036.webp "FERRARI CALIFORNIA (EUROPE) KOMPLETTE PEDALBOARD-BAUGRUPPE TEILEDIAGRAMM")
-part-diagram-0037.webp "FERRARI CALIFORNIA (EUROPE) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0038.webp "FERRARI CALIFORNIA (EUROPE) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0039.webp "FERRARI CALIFORNIA (EUROPE) KOMPONENTEN DES VORDERRADBREMSSYSTEMS TEILEDIAGRAMM")
-part-diagram-0040.webp "FERRARI CALIFORNIA (EUROPE) KOMPONENTEN DES HINTERRADBREMSSYSTEMS TEILEDIAGRAMM")
-part-diagram-0041.webp "FERRARI CALIFORNIA (EUROPE) FESTSTELLBREMSE TEILEDIAGRAMM")
-part-diagram-0042.webp "FERRARI CALIFORNIA (EUROPE) LENKGEHÄUSE UND SERVOLENKPUMPE TEILEDIAGRAMM")
-part-diagram-0043.webp "FERRARI CALIFORNIA (EUROPE) LENKSÄULENBAUGRUPPE UND LENKRAD TEILEDIAGRAMM")
-part-diagram-0044.webp "FERRARI CALIFORNIA (EUROPE) KOMPONENTEN DES VORDEREN STOSSDÄMPFERS TEILEDIAGRAMM")
-part-diagram-0045.webp "FERRARI CALIFORNIA (EUROPE) VORDERRADAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-0046.webp "FERRARI CALIFORNIA (EUROPE) KOMPONENTEN DES HINTEREN STOSSDÄMPFERS TEILEDIAGRAMM")
-part-diagram-0047.webp "FERRARI CALIFORNIA (EUROPE) HINTERRADAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-0048.webp "FERRARI CALIFORNIA (EUROPE) RÄDER UND REIFEN TEILEDIAGRAMM")
-part-diagram-0049.webp "FERRARI CALIFORNIA (EUROPE) REIFENDRUCKKONTROLLSYSTEM TEILEDIAGRAMM")
-part-diagram-0050.webp "FERRARI CALIFORNIA (EUROPE) BATTERIE TEILEDIAGRAMM")
-part-diagram-0051.webp "FERRARI CALIFORNIA (EUROPE) LICHTMASCHINE, ANLASSER UND AC-KOMPRESSOR TEILEDIAGRAMM")
-part-diagram-0052.webp "FERRARI CALIFORNIA (EUROPE) AC-EINHEIT: KOMPONENTEN IM MOTORRAUM TEILEDIAGRAMM")
-part-diagram-0053.webp "FERRARI CALIFORNIA (EUROPE) AC-EINHEIT: KOMPONENTEN IM MOTORRAUM TEILEDIAGRAMM")
