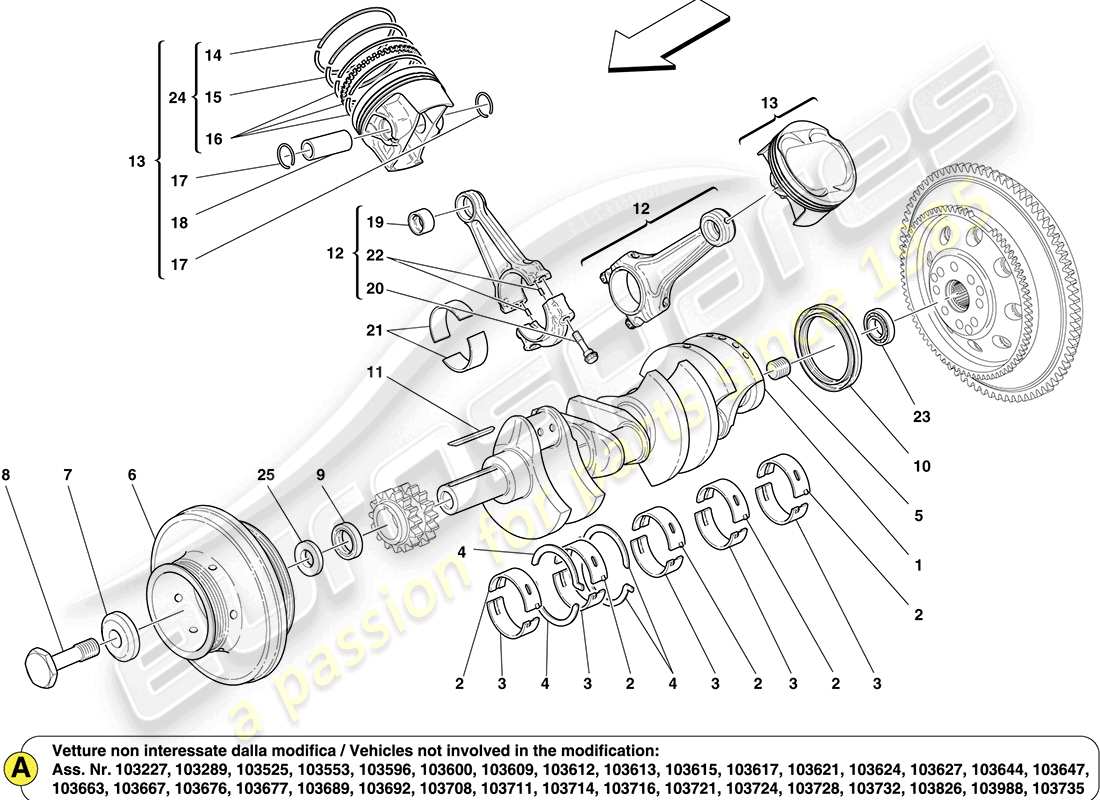

0002 - KURBELWELLE, PLEUEL UND KOLBEN
Ferrari California (RHD) CRANKSHAFT, CONNECTING RODS AND PISTONS Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 234930
Kurbelwelle
-Anwendbar bis Ass. Nr. 88122- – Gilt bis Motor Nr. 153878-
aus £1.017,65
aus £1.017,65
# 001
MPN: 261181
Kurbelwelle
-Anwendbar ab Ass. Nr. 88123 bis Ass. Nr. 98367- – Gilt ab Motor Nr. 153879 bis Motor Nr. 172990- – Nicht mehr im Lieferumfang enthalten – Ersetzt durch 272396-
Ersetzung
Ersetzung
# 001
MPN: 272396
Kurbelwelle
-Ersetzt 261181- -Inklusive Gewindekappe 176396, Ref.-Nr. 5- – Anwendbar ab Ass. Nr. 98368- – Gilt ab Motor Nr. 172991-
aus £2.968,98
aus £2.968,98
Dieses Teil ersetzt die Teilenummer 261181
# 002
MPN: 195307
OBERES HALBLAGER
-Blau- -Nicht für EU GS, UK- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 286832-
aus £31,79
aus £31,79
# 002
MPN: 195307
OBERES HALBLAGER
-Blau- -Gilt für EU GS, UK- -Gilt bis Motornummer 172990-
aus £31,79
aus £31,79
# 002
MPN: 195308
OBERES HALBLAGER
-Gelb- -Nicht für EU GS, UK- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 286833-
aus £15,01
aus £15,01
# 002
MPN: 195308
OBERES HALBLAGER
-Gelb- -Gilt für EU GS, UK- -Gilt bis Motornummer 172990-
aus £15,01
aus £15,01
# 002
MPN: 198910
OBERES HALBLAGER
-Grün- -Standard- -Nicht für EU GS, UK- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 286834-
aus £15,01
aus £15,01
# 002
MPN: 198910
OBERES HALBLAGER
-Grün- -Standard- -Anwendbar für EU GS, UK- -Anwendbar bis Motornummer 172990-
aus £15,01
aus £15,01
# 002
MPN: 268864
OBERES HALBLAGER
-Blau- -Bleifrei- -Gilt für EU GS, UK- -Gilt ab Motornummer 172991-
aus £12,33
aus £12,33
# 002
MPN: 268865
OBERES HALBLAGER
-Gelb- -Bleifrei- -Gilt für EU GS, UK- -Gilt ab Motornummer 172991-
aus £11,97
aus £11,97
# 002
MPN: 268866
OBERES HALBLAGER
-Grün- -Standard- -Bleifrei- -Gilt für EU GS, UK- -Gilt ab Motornummer 172991-
aus £11,28
aus £11,28
# 002
MPN: 286832
OBERES HALBLAGER
-Blau- -Nicht für EU GS, UK-
aus £10,36
aus £10,36
# 002
MPN: 286833
OBERES HALBLAGER
-Gelb- -Nicht für EU GS, UK-
aus £9,51
aus £9,51
# 002
MPN: 286834
OBERES HALBLAGER
-Grün- -Standard- -Nicht für EU GS, UK-
aus £11,56
aus £11,56
# 003
MPN: 200194
UNTERES HALBLAGER
-Blau- -Nicht für EU GS, UK- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 286836-
aus £17,25
aus £17,25
# 003
MPN: 200194
UNTERES HALBLAGER
-Blau- -Gilt für EU GS, UK- -Gilt bis Motornummer 172990-
aus £17,25
aus £17,25
# 003
MPN: 200195
UNTERES HALBLAGER
-Gelb- -Nicht für EU GS, UK- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 286837-
aus £12,75
aus £12,75
# 003
MPN: 200195
UNTERES HALBLAGER
-Gelb- -Gilt für EU GS, UK- -Gilt bis Motornummer 172990-
aus £12,75
aus £12,75
# 003
MPN: 200196
UNTERES HALBLAGER
-Grün- -Standard- -Nicht für EU GS, UK- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 286838-
aus £13,96
aus £13,96
# 003
MPN: 200196
UNTERES HALBLAGER
-Grün- -Standard- -Anwendbar für EU GS, UK- -Anwendbar bis Motornummer 172990-
aus £13,96
aus £13,96
# 003
MPN: 268869
UNTERES HALBLAGER
-Blau- -Bleifrei- -Gilt für EU GS, UK- -Gilt ab Motornummer 172991-
aus £11,56
aus £11,56
# 003
MPN: 268870
UNTERES HALBLAGER
-Gelb- -Bleifrei- -Gilt für EU GS, UK- -Gilt ab Motornummer 172991-
aus £11,28
aus £11,28
# 003
MPN: 268871
UNTERES HALBLAGER
-Grün- -Standard- -Bleifrei- -Gilt für EU GS, UK- -Gilt ab Motornummer 172991-
aus £11,28
aus £11,28
# 003
MPN: 286836
UNTERES HALBLAGER
-Blau- -Nicht für EU GS, UK-
aus £9,94
aus £9,94
# 003
MPN: 286837
UNTERES HALBLAGER
-Gelb- -Nicht für EU GS, UK-
aus £10,36
aus £10,36
# 003
MPN: 286838
UNTERES HALBLAGER
-Grün- -Standard- -Nicht für EU GS, UK-
aus £11,56
aus £11,56
# 004
MPN: 222874
KURBELWELLENLAGERSCHEIBE
-Nicht für EU GS, UK-
aus £16,79
aus £16,79
# 004
MPN: 222874
KURBELWELLENLAGERSCHEIBE
-Gilt für EU GS, UK- -Gilt bis Motornummer 172990-
aus £16,79
aus £16,79
# 004
MPN: 261727
UNTERSCHEIBENRING
-Bleifrei- -Gilt für EU GS, UK- -Gilt ab Motornummer 172991-
aus £5,58
aus £5,58
# 005
MPN: 176396
GEWINDESTECKER
-Im Lieferumfang der Kurbelwelle 272396 enthalten, Ref. 1-
aus £3,36
aus £3,36
# 006
MPN: 239474
Torsionsdämpfer
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 006
MPN: 266913
Torsionsdämpfer
-Anwendbar nach Erschöpfung von 239474-
aus £660,49
aus £660,49
Dieses Teil ersetzt die Teilenummer 239474
# 007
MPN: 192106
Scheibe
aus £3,67
aus £3,67
# 008
MPN: 196216
Torsionsdämpfer-Befestigungsschraube
aus £25,12
aus £25,12
# 009
MPN: 188717
Dichtung
aus £15,77
aus £15,77
# 010
MPN: 200323
Dichtung
aus £26,87
aus £26,87
Dieses Teil ersetzt die Teilenummer 163989 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 011
MPN: 186201
KURBELWELLENTASTE
aus £0,69
aus £0,69
# 012
MPN: 252241
KOMPLETTE PLEUEL
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 256588-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 216295
# 012
MPN: 254899
KOMPL. PLEUELSTANGE UND KAPPE
-Nicht für EU GS, UK- -Anwendbar bis Ass. Nr. 103178- – Gilt ab Motor Nr. 172748- – Gilt nach Erschöpfung von 256588-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 256588
# 012
MPN: 254899
KOMPL. PLEUELSTANGE UND KAPPE
-Anwendbar für EU GS, UK- -Anwendbar von Motor Nr. 172748 bis zu Motor Nr. 172990- -Anwendbar nach Erschöpfung von 256588-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 256588
# 012
MPN: 256588
KOMPLETTE PLEUEL
-Anwendbar bis Motornummer 172747- -Anwendbar bis zur Erschöpfung-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 252241
# 012
MPN: 268163
KOMPL. PLEUELSTANGE UND KAPPE
-Bleifrei- -Gilt für EU GS, UK- -Gilt ab Motornummer 172991-
aus £105,01
aus £105,01
Dieses Teil ersetzt die Teilenummer 254899
# 012
MPN: 281167
KOMPL. PLEUELSTANGE UND KAPPE
-Siehe Anmerkung A für Ass. Anzahl der Fahrzeuge, die von der Änderung nicht betroffen sind – – Nicht für EU GS, UK – – Gilt ab Ass. Nr. 103179-
aus £95,13
aus £95,13
# 013
MPN: 246716
KOLBEN KOMPL. MIT RINGEN, RECHTE ZYLINDERBANK
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 264369-
Ersetzung
Ersetzung
# 013
MPN: 246717
KOLBEN KOMPL. MIT RINGEN, ZYLINDERBANK LINKS
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 264370-
Ersetzung
Ersetzung
# 013
MPN: 264369
KOLBEN KOMPL. MIT RINGEN, RECHTE ZYLINDERBANK
-Anwendbar für USA, CDN, USA LIGHT-
aus £256,28
aus £256,28
Dieses Teil ersetzt die Teilenummer 246716
# 013
MPN: 264369
KOLBEN KOMPL. MIT RINGEN, RECHTE ZYLINDERBANK
-Nicht für USA, CDN, USA LIGHT- -Anwendbar bis Ass. Nr. 103178-
aus £256,28
aus £256,28
Dieses Teil ersetzt die Teilenummer 246716
# 013
MPN: 264370
KOLBEN KOMPL. MIT RINGEN, ZYLINDERBANK LINKS
-Anwendbar für USA, CDN, USA LIGHT-
aus £256,28
aus £256,28
Dieses Teil ersetzt die Teilenummer 246717
# 013
MPN: 264370
KOLBEN KOMPL. MIT RINGEN, ZYLINDERBANK LINKS
-Nicht für USA, CDN, USA LIGHT- -Anwendbar bis Ass. Nr. 103178-
aus £256,28
aus £256,28
Dieses Teil ersetzt die Teilenummer 246717
# 013
MPN: 277395
KOLBEN KOMPL. MIT RINGEN, RECHTE ZYLINDERBANK
-Siehe Anmerkung A für Ass. Anzahl der von der Änderung nicht betroffenen Fahrzeuge – Nicht für USA, CDN, USA LIGHT – Gilt ab Ass. Nr. 103179-
aus £336,21
aus £336,21
# 013
MPN: 277396
KOLBEN KOMPL. MIT RINGEN, ZYLINDERBANK LINKS
-Siehe Anmerkung A für Ass. Anzahl der von der Änderung nicht betroffenen Fahrzeuge – Nicht für USA, CDN, USA LIGHT – Gilt ab Ass. Nr. 103179-
aus £329,62
aus £329,62
# 014
-
DICHTUNGSRING
# 015
-
DICHTUNGSRING
# 016
-
Ölabstreifring
# 017
MPN: 178890
STOPPRING
-Gültig bis zur Erschöpfung-
aus £3,24
aus £3,24
Dieses Teil ersetzt die Teilenummer 189521
# 018
MPN: 198260
Kolbennadel
-Gültig bis zur Erschöpfung-
aus £20,34
aus £20,34
# 019
MPN: 224504
BUCHSE
-Nicht für EU GS, UK-
aus £10,97
aus £10,97
# 019
MPN: 224504
BUCHSE
-Gilt für EU GS, UK- -Gilt bis Motornummer 172990-
aus £10,97
aus £10,97
# 019
MPN: 234861
BUCHSE
-Bleifrei- -Gilt für EU GS, UK- -Gilt ab Motornummer 172991-
aus £3,58
aus £3,58
Dieses Teil ersetzt die Teilenummer 208094 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 020
MPN: 218371
PLEUEL-BEFESTIGUNGSSCHRAUBE
aus £19,78
aus £19,78
# 021
MPN: 204290
PLEUELHALBLAGER
-Rot- -Standard- -Nicht für EU GS, UK-
aus £4,82
aus £4,82
# 021
MPN: 204290
PLEUELHALBLAGER
-Rot- -Standard- -Anwendbar für EU GS, UK- -Anwendbar bis Motornummer 172990-
aus £4,82
aus £4,82
# 021
MPN: 204291
PLEUELHALBLAGER
-Blau- -Nicht für EU GS, UK-
aus £4,82
aus £4,82
# 021
MPN: 204291
PLEUELHALBLAGER
-Blau- -Gilt für EU GS, UK- -Gilt bis Motornummer 172990-
aus £4,82
aus £4,82
# 021
MPN: 204292
PLEUELHALBLAGER
-Schwarz- -Nicht für EU GS, UK-
aus £4,82
aus £4,82
# 021
MPN: 204292
PLEUELHALBLAGER
-Schwarz- -Gilt für EU GS, UK- -Gilt bis Motornummer 172990-
aus £4,82
aus £4,82
# 021
MPN: 261718
PLEUELHALBLAGER
-Rot- -Standard- -Bleifrei- -Gilt für EU GS, UK- -Gilt ab Motornummer 172991-
aus £9,87
aus £9,87
# 021
MPN: 261719
PLEUELHALBLAGER
-Blau- -Bleifrei- -Gilt für EU GS, UK- -Gilt ab Motornummer 172991-
aus £9,87
aus £9,87
# 021
MPN: 261720
PLEUELHALBLAGER
-Schwarz- -Bleifrei- -Gilt für EU GS, UK- -Gilt ab Motornummer 172991-
aus £9,87
aus £9,87
Dieses Teil ersetzt die Teilenummer 244418
# 022
MPN: 224608
AUSRICHTUNGSSTIFT
aus £1,94
aus £1,94
# 023
MPN: 103877
LAGER
aus £18,43
aus £18,43
Dieses Teil ersetzt die Teilenummer 24940440
# 024
MPN: 254778
KOMPL. KOLBENRINGSATZ
aus £129,75
aus £129,75
# 025
MPN: 258636
DIAMANTBESCHICHTETE Scheibe
aus £42,03
aus £42,03
-part-diagram-0003.webp "FERRARI CALIFORNIA (RHD) RECHTER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0004.webp "FERRARI CALIFORNIA (RHD) LINKER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0005.webp "FERRARI CALIFORNIA (RHD) STEUERSYSTEM – NOCKENWELLEN UND VENTILE TEILEDIAGRAMM")
-part-diagram-0006.webp "FERRARI CALIFORNIA (RHD) TIMINGSYSTEM - ANTRIEB TEILEDIAGRAMM")
-part-diagram-0007.webp "FERRARI CALIFORNIA (RHD) KRAFTSTOFFPUMPE UND VERBINDUNGSROHRE TEILEDIAGRAMM")
-part-diagram-0008.webp "FERRARI CALIFORNIA (RHD) TREIBSTOFFTANK TEILEDIAGRAMM")
-part-diagram-0009.webp "FERRARI CALIFORNIA (RHD) KONTROLLSYSTEM FÜR VERDAMPFUNGSEMISSIONEN TEILEDIAGRAMM")
-part-diagram-0010.webp "FERRARI CALIFORNIA (RHD) RECHTES EINSPRITZSYSTEM – ZÜNDUNG TEILEDIAGRAMM")
-part-diagram-0011.webp "FERRARI CALIFORNIA (RHD) LINKES EINSPRITZSYSTEM – ZÜNDUNG TEILEDIAGRAMM")
-part-diagram-0012.webp "FERRARI CALIFORNIA (RHD) SEKUNDÄRLUFTSYSTEM TEILEDIAGRAMM")
-part-diagram-0013.webp "FERRARI CALIFORNIA (RHD) ANSAUGKRÜMMER UND DROSSELKLAPPENGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0014.webp "FERRARI CALIFORNIA (RHD) LUFTFILTER, LUFTEINLASS UND KANÄLE TEILEDIAGRAMM")
-part-diagram-0015.webp "FERRARI CALIFORNIA (RHD) VORKATALYTISCHE KONVERTER UND KATALYTISCHE KONVERTER TEILEDIAGRAMM")
-part-diagram-0016.webp "FERRARI CALIFORNIA (RHD) SCHALLDÄMPFER TEILEDIAGRAMM")
-part-diagram-0017.webp "FERRARI CALIFORNIA (RHD) WÄRMETAUSCHER TEILEDIAGRAMM")
-part-diagram-0018.webp "FERRARI CALIFORNIA (RHD) DAMPFÖLRÜCKGEWINNUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-0019.webp "FERRARI CALIFORNIA (RHD) SCHMIERUNG: KREIS UND PICKUP TEILEDIAGRAMM")
-part-diagram-0020.webp "FERRARI CALIFORNIA (RHD) SCHMIERUNG: PUMPE UND FILTER TEILEDIAGRAMM")
-part-diagram-0021.webp "FERRARI CALIFORNIA (RHD) KÜHLUNG: WASSERPUMPE TEILEDIAGRAMM")
-part-diagram-0022.webp "FERRARI CALIFORNIA (RHD) KÜHLUNG: HEIZKÖRPER UND LUFTKANÄLE TEILEDIAGRAMM")
-part-diagram-0023.webp "FERRARI CALIFORNIA (RHD) KÜHLUNG: SAMMELBEHÄLTER UND ROHRE TEILEDIAGRAMM")
-part-diagram-0024.webp "FERRARI CALIFORNIA (RHD) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0025.webp "FERRARI CALIFORNIA (RHD) EXTERNE GETRIEBESTEUERUNGEN TEILEDIAGRAMM")
-part-diagram-0026.webp "FERRARI CALIFORNIA (RHD) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0027.webp "FERRARI CALIFORNIA (RHD) GETRIEBE-REPARATURSATZ TEILEDIAGRAMM")
-part-diagram-0028.webp "FERRARI CALIFORNIA (RHD) GETRIEBEÖLSCHMIER- UND KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-0029.webp "FERRARI CALIFORNIA (RHD) GETRIEBEÖLSCHMIER- UND KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-0030.webp "FERRARI CALIFORNIA (RHD) GETRIEBESCHMIERUNG UND KÜHLKREISLAUF TEILEDIAGRAMM")
-part-diagram-0031.webp "FERRARI CALIFORNIA (RHD) MANUELLE DCT-GETRIEBE-ENTRIEGELUNGSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0032.webp "FERRARI CALIFORNIA (RHD) ÜBERTRAGUNGSROHR TEILEDIAGRAMM")
-part-diagram-0033.webp "FERRARI CALIFORNIA (RHD) DIFFERENTIAL- UND HINTERACHSWELLEN TEILEDIAGRAMM")
-part-diagram-0034.webp "FERRARI CALIFORNIA (RHD) SERVOLENKUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-0035.webp "FERRARI CALIFORNIA (RHD) KOMPLETTE PEDALBOARD-BAUGRUPPE TEILEDIAGRAMM")
-part-diagram-0036.webp "FERRARI CALIFORNIA (RHD) KOMPLETTE PEDALBOARD-BAUGRUPPE TEILEDIAGRAMM")
-part-diagram-0037.webp "FERRARI CALIFORNIA (RHD) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0038.webp "FERRARI CALIFORNIA (RHD) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0039.webp "FERRARI CALIFORNIA (RHD) KOMPONENTEN DES VORDERRADBREMSSYSTEMS TEILEDIAGRAMM")
-part-diagram-0040.webp "FERRARI CALIFORNIA (RHD) KOMPONENTEN DES HINTERRADBREMSSYSTEMS TEILEDIAGRAMM")
-part-diagram-0041.webp "FERRARI CALIFORNIA (RHD) FESTSTELLBREMSE TEILEDIAGRAMM")
-part-diagram-0042.webp "FERRARI CALIFORNIA (RHD) LENKGEHÄUSE UND SERVOLENKPUMPE TEILEDIAGRAMM")
-part-diagram-0043.webp "FERRARI CALIFORNIA (RHD) LENKSÄULENBAUGRUPPE UND LENKRAD TEILEDIAGRAMM")
-part-diagram-0044.webp "FERRARI CALIFORNIA (RHD) KOMPONENTEN DES VORDEREN STOSSDÄMPFERS TEILEDIAGRAMM")
-part-diagram-0045.webp "FERRARI CALIFORNIA (RHD) VORDERRADAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-0046.webp "FERRARI CALIFORNIA (RHD) KOMPONENTEN DES HINTEREN STOSSDÄMPFERS TEILEDIAGRAMM")
-part-diagram-0047.webp "FERRARI CALIFORNIA (RHD) HINTERRADAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-0048.webp "FERRARI CALIFORNIA (RHD) RÄDER UND REIFEN TEILEDIAGRAMM")
-part-diagram-0049.webp "FERRARI CALIFORNIA (RHD) REIFENDRUCKKONTROLLSYSTEM TEILEDIAGRAMM")
-part-diagram-0050.webp "FERRARI CALIFORNIA (RHD) BATTERIE TEILEDIAGRAMM")
-part-diagram-0051.webp "FERRARI CALIFORNIA (RHD) LICHTMASCHINE, ANLASSER UND AC-KOMPRESSOR TEILEDIAGRAMM")
-part-diagram-0052.webp "FERRARI CALIFORNIA (RHD) AC-EINHEIT: KOMPONENTEN IM MOTORRAUM TEILEDIAGRAMM")
-part-diagram-0053.webp "FERRARI CALIFORNIA (RHD) AC-EINHEIT: KOMPONENTEN IM MOTORRAUM TEILEDIAGRAMM")
-part-diagram-0054.webp "FERRARI CALIFORNIA (RHD) AC-EINHEIT: DASHBOARD-KOMPONENTEN TEILEDIAGRAMM")
-part-diagram-0055.webp "FERRARI CALIFORNIA (RHD) AC-EINHEIT: VERTEILUNG TEILEDIAGRAMM")
-part-diagram-0056.webp "FERRARI CALIFORNIA (RHD) STANDARDZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0100.webp "FERRARI CALIFORNIA (RHD) KAROSSERIE UND AUSSENVERKLEIDUNG VORNE TEILEDIAGRAMM")
-part-diagram-0101.webp "FERRARI CALIFORNIA (RHD) VORDERE KAROSSERIE UND AUßENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0102.webp "FERRARI CALIFORNIA (RHD) MITTELKAROSSERIE UND AUßENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0103.webp "FERRARI CALIFORNIA (RHD) MITTELKAROSSERIE UND AUßENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0104.webp "FERRARI CALIFORNIA (RHD) HECKKAROSSERIE UND AUßENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0105.webp "FERRARI CALIFORNIA (RHD) HECKKAROSSERIE UND AUßENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0106.webp "FERRARI CALIFORNIA (RHD) FRONTSTRUKTUREN UND CHASSIS-KASTENABSCHNITTE TEILEDIAGRAMM")
-part-diagram-0107.webp "FERRARI CALIFORNIA (RHD) FRONTSTRUKTUREN UND CHASSIS-KASTENABSCHNITTE TEILEDIAGRAMM")
-part-diagram-0108.webp "FERRARI CALIFORNIA (RHD) MITTELSTRUKTUREN UND CHASSIS-KASTENABSCHNITTE TEILEDIAGRAMM")
-part-diagram-0109.webp "FERRARI CALIFORNIA (RHD) MITTELSTRUKTUREN UND CHASSIS-KASTENABSCHNITTE TEILEDIAGRAMM")
-part-diagram-0110.webp "FERRARI CALIFORNIA (RHD) HECKSTRUKTUREN UND CHASSIS-KASTENABSCHNITTE TEILEDIAGRAMM")
-part-diagram-0111.webp "FERRARI CALIFORNIA (RHD) HECKSTRUKTUREN UND CHASSIS-KASTENABSCHNITTE TEILEDIAGRAMM")
-part-diagram-0112.webp "FERRARI CALIFORNIA (RHD) UNTERBODENSCHUTZE UND FLACHE UNTERBODENABSCHNITTE TEILEDIAGRAMM")
-part-diagram-0113.webp "FERRARI CALIFORNIA (RHD) RADHÄUSER UND TÜREN TEILEDIAGRAMM")
-part-diagram-0114.webp "FERRARI CALIFORNIA (RHD) FRONTSTOßSTANGE TEILEDIAGRAMM")
-part-diagram-0115.webp "FERRARI CALIFORNIA (RHD) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-0116.webp "FERRARI CALIFORNIA (RHD) SCHALLDÄMPFUNG IM FAHRZEUG TEILEDIAGRAMM")
-part-diagram-0117.webp "FERRARI CALIFORNIA (RHD) HITZESCHILDE IM FAHRZEUG TEILEDIAGRAMM")
-part-diagram-0118.webp "FERRARI CALIFORNIA (RHD) PASSAGIERRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0119.webp "FERRARI CALIFORNIA (RHD) GEPÄCKRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0120.webp "FERRARI CALIFORNIA (RHD) GEPÄCKRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0121.webp "FERRARI CALIFORNIA (RHD) DACHHIMMELVERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0122.webp "FERRARI CALIFORNIA (RHD) ELEKTRISCHES DACH: ÜBERROLLBAR UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0123.webp "FERRARI CALIFORNIA (RHD) ELEKTRISCHES DACH: VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0124.webp "FERRARI CALIFORNIA (RHD) ELEKTRISCHES DACH: KINEMATIK TEILEDIAGRAMM")
-part-diagram-0125.webp "FERRARI CALIFORNIA (RHD) ELEKTRISCHES DACH: STRUKTUR TEILEDIAGRAMM")
-part-diagram-0126.webp "FERRARI CALIFORNIA (RHD) ELEKTRISCHES DACH: HYDRAULIK TEILEDIAGRAMM")
-part-diagram-0127.webp "FERRARI CALIFORNIA (RHD) VORDERDECKEL TEILEDIAGRAMM")
-part-diagram-0128.webp "FERRARI CALIFORNIA (RHD) HINTERER DECKEL TEILEDIAGRAMM")
-part-diagram-0129.webp "FERRARI CALIFORNIA (RHD) KRAFTSTOFFEINFÜLLKLAPPE UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-0130.webp "FERRARI CALIFORNIA (RHD) VORDERTÜREN: VERZIERUNG TEILEDIAGRAMM")
-part-diagram-0131.webp "FERRARI CALIFORNIA (RHD) HAUSTÜREN: MECHANISMEN TEILEDIAGRAMM")
-part-diagram-0132.webp "FERRARI CALIFORNIA (RHD) ELEKTRISCHE FENSTERHEBER UND RÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-0133.webp "FERRARI CALIFORNIA (RHD) BILDSCHIRME, FENSTER UND DICHTUNGEN TEILEDIAGRAMM")
-part-diagram-0134.webp "FERRARI CALIFORNIA (RHD) VORDERSITZ – SICHERHEITSGURTE TEILEDIAGRAMM")
-part-diagram-0135.webp "FERRARI CALIFORNIA (RHD) VORDERSITZ – VERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0136.webp "FERRARI CALIFORNIA (RHD) VORDERSITZ – RENNSITZ TEILEDIAGRAMM")
-part-diagram-0137.webp "FERRARI CALIFORNIA (RHD) MITTELTUNNEL UND ZUBEHÖREINHEIT TEILEDIAGRAMM")
-part-diagram-0138.webp "FERRARI CALIFORNIA (RHD) INNENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0139.webp "FERRARI CALIFORNIA (RHD) ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-0140.webp "FERRARI CALIFORNIA (RHD) HANDSCHUHFACH TEILEDIAGRAMM")
-part-diagram-0141.webp "FERRARI CALIFORNIA (RHD) AIRBAG-SYSTEM TEILEDIAGRAMM")
-part-diagram-0142.webp "FERRARI CALIFORNIA (RHD) AIRBAG-SYSTEM TEILEDIAGRAMM")
-part-diagram-0143.webp "FERRARI CALIFORNIA (RHD) INTERNE PASSAGIERABTEILDIENSTLEISTUNGEN TEILEDIAGRAMM")
-part-diagram-0144.webp "FERRARI CALIFORNIA (RHD) SCHEINWERFER TEILEDIAGRAMM")
-part-diagram-0145.webp "FERRARI CALIFORNIA (RHD) RÜCKLEUCHTEN TEILEDIAGRAMM")
-part-diagram-0146.webp "FERRARI CALIFORNIA (RHD) SCHILDE, VERZIERUNGEN UND ABDECKUNGEN TEILEDIAGRAMM")
-part-diagram-0147.webp "FERRARI CALIFORNIA (RHD) SCHILDE, VERZIERUNGEN UND ABDECKUNGEN TEILEDIAGRAMM")
-part-diagram-0148.webp "FERRARI CALIFORNIA (RHD) HAUPTKABELSTRÄGE TEILEDIAGRAMM")
-part-diagram-0149.webp "FERRARI CALIFORNIA (RHD) VERSCHIEDENE BEFESTIGUNGEN FÜR DAS ELEKTRISCHE SYSTEM TEILEDIAGRAMM")
-part-diagram-0150.webp "FERRARI CALIFORNIA (RHD) ELEKTRONISCHES MANAGEMENT (AUFHÄNGUNG) TEILEDIAGRAMM")
-part-diagram-0151.webp "FERRARI CALIFORNIA (RHD) STEUERGERÄTE FÜR DEN FAHRGASTRAUM TEILEDIAGRAMM")
-part-diagram-0152.webp "FERRARI CALIFORNIA (RHD) STEUERGERÄTE FÜR GEPÄCKRAUM TEILEDIAGRAMM")
-part-diagram-0153.webp "FERRARI CALIFORNIA (RHD) ALARM- UND WEGFAHRSPERRESYSTEM TEILEDIAGRAMM")
-part-diagram-0154.webp "FERRARI CALIFORNIA (RHD) INFOTAINMENT-SYSTEM TEILEDIAGRAMM")
-part-diagram-0155.webp "FERRARI CALIFORNIA (RHD) AUDIO-LAUTSPRECHERSYSTEM TEILEDIAGRAMM")
-part-diagram-0156.webp "FERRARI CALIFORNIA (RHD) SCHEIBENWISCHER, SCHEIBE UND HUPEN TEILEDIAGRAMM")
-part-diagram-0157.webp "FERRARI CALIFORNIA (RHD) KLEBEETIKETTEN UND PLAQUES TEILEDIAGRAMM")
-part-diagram-0999.webp "FERRARI CALIFORNIA (RHD) FARBCODES TEILEDIAGRAMM")
-part-diagram-0000.webp "FERRARI CALIFORNIA (RHD) ERSATZ-MONTAGEEINHEITEN TEILEDIAGRAMM")
-part-diagram-0001.webp "FERRARI CALIFORNIA (RHD) KURBELGEHÄUSE TEILEDIAGRAMM")
