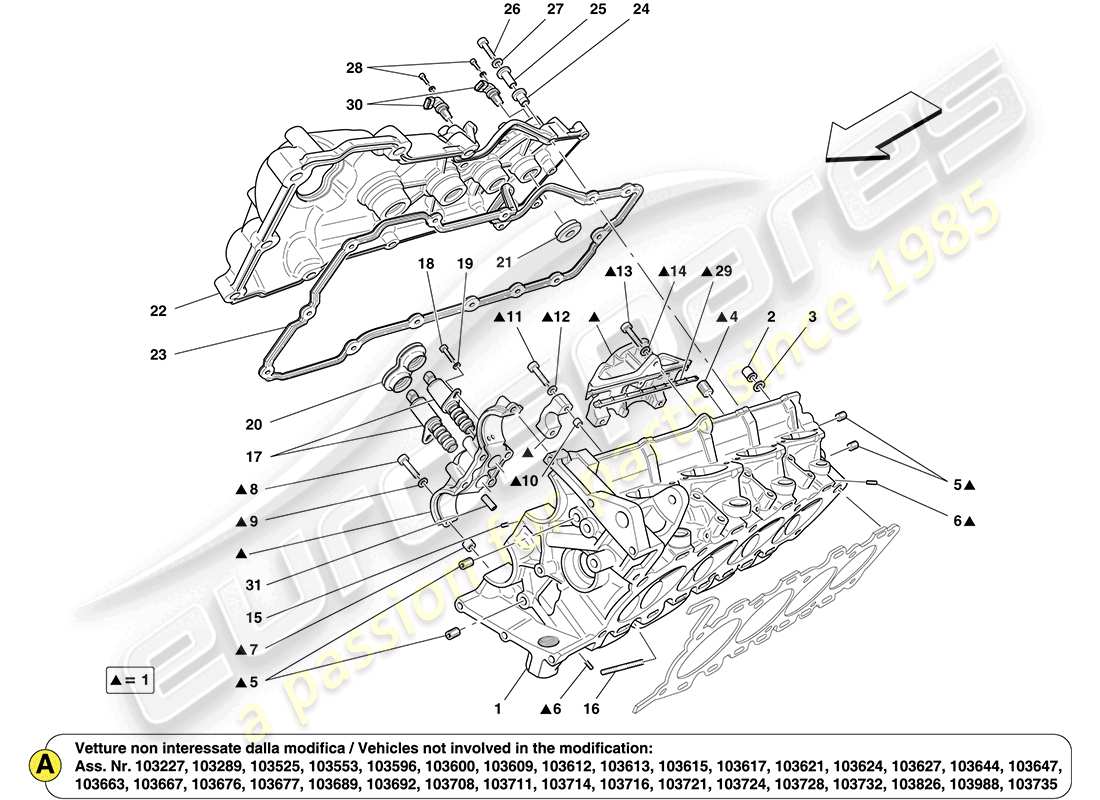

0003 - RECHTER ZYLINDERKOPF
Ferrari California (RHD) RIGHT HAND CYLINDER HEAD Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 252772
VOLLSTÄNDIGER RECHTER KOPF
-Anwendbar bis Motornummer 149383- -Anwendbar bis zur Erschöpfung-
Ersetzung
Ersetzung
# 001
MPN: 256825
VOLLSTÄNDIGER RECHTER KOPF
-Gültig ab Motor Nr. 149384- -Gültig nach Erschöpfung von 252772- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 272044-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 252772
# 001
MPN: 272044
VOLLSTÄNDIGER RECHTER KOPF
-Für Fahrzeuge bis Motornummer 189672 zusätzlich Zylinderkopf links 272045, Buchse 257217 Pos.51 Pos.18, Buchse 257220 Tab.51 Pos.17 bestellen, Busch 247088 Tab. 50 Pos.16 und Schraube 14308324 Tab.51 Ref.13-
aus £1.009,08
aus £1.009,08
Dieses Teil ersetzt die Teilenummer 256825
# 002
MPN: 183524
NUSS
aus £1,20
aus £1,20
# 003
MPN: 151117
Scheibe
aus £0,31
aus £0,31
# 004
MPN: 14325140
GEWINDESTECKER
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 282756-
aus £1,00
aus £1,00
# 004
MPN: 282756
GEWINDESTECKER
aus £1,54
aus £1,54
# 005
MPN: 14326001
GEWINDESTECKER
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 282755-
aus £0,48
aus £0,48
Dieses Teil ersetzt die Teilenummer 194495
# 005
MPN: 282755
GEWINDESTECKER
aus £1,19
aus £1,19
# 006
MPN: 199760
GEWINDESTECKER
aus £0,52
aus £0,52
# 007
MPN: 102725
ZENTRIERDÜBEL
aus £0,64
aus £0,64
# 008
MPN: 14305921
SCHRAUBEN
-Anwendbar bis Motornummer 153468-
aus £0,52
aus £0,52
# 008
MPN: 243721
SCHRAUBE MIT Scheibe
-Anwendbar ab Motor Nr. 153469-
aus £0,52
aus £0,52
# 009
MPN: 11197774
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 11197770 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 010
MPN: 102725
ZENTRIERDÜBEL
aus £0,64
aus £0,64
# 011
MPN: 14305621
SCHRAUBEN
-Anwendbar bis Motornummer 153468-
aus £0,71
aus £0,71
# 011
MPN: 243719
SCHRAUBE MIT Scheibe
-Anwendbar ab Motor Nr. 153469-
aus £0,50
aus £0,50
# 012
MPN: 11197774
Scheibe
aus £0,52
aus £0,52
Dieses Teil ersetzt die Teilenummer 11197770 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 013
MPN: 14305621
SCHRAUBEN
-Anwendbar bis Motornummer 153468-
aus £0,71
aus £0,71
# 013
MPN: 243719
SCHRAUBE MIT Scheibe
-Anwendbar ab Motor Nr. 153469-
aus £0,53
aus £0,53
# 014
MPN: 11197774
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 11197770 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 015
MPN: 226415
DÜBEL
-Anwendbar bis Motornummer 149383-
aus £2,77
aus £2,77
# 015
MPN: 256827
DÜBEL
-Anwendbar ab Motor Nr. 149384-
aus £3,01
aus £3,01
# 016
MPN: 13543424
STEHBOLZEN
aus £1,04
aus £1,04
Dieses Teil ersetzt die Teilenummer 13543421
# 017
MPN: 227866
DRUCKREGELVENTIL
-Ohne Fett am Stecker- -Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 017
MPN: 253283
DRUCKREGELVENTIL
-Mit Fett auf dem Anschluss- -Anwendbar nach Erschöpfung von 227866- -Anwendbar bis zur Erschöpfung-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 227866
# 017
MPN: 269226
DRUCKREGELVENTIL
-Mit Fett am Anschluss- -Anwendbar nach Erschöpfung von 253283- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 296016-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 249277 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 017
MPN: 296016
DRUCKREGELVENTIL
-Mit Fett am Stecker-
aus £101,15
aus £101,15
Dieses Teil ersetzt die Teilenummer 269226
# 018
MPN: 14304224
SCHRAUBEN
aus £0,53
aus £0,53
# 019
MPN: 11181574
Scheibe
aus £0,54
aus £0,54
# 020
MPN: 229353
MAGNETVENTILDICHTUNG
aus £9,94
aus £9,94
# 021
MPN: 223982
ZÜNDKERZENROHRDICHTUNG
aus £1,40
aus £1,40
# 022
MPN: 246814
RECHTE KOPFABDECKUNG
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 249635-
aus £326,55
aus £326,55
# 022
MPN: 249635
RECHTE KOPFABDECKUNG
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 259946-
aus £261,87
aus £261,87
# 022
MPN: 259946
RECHTE KOPFABDECKUNG
-Für Fahrzeuge bis Motornummer 146192 zusätzlich bestellen: rechte Nockenwelle 250173 Pos.5 Pos.6, rechte Kopfabdeckung 264094 Pos. 23 und Schraube 156830 Pos. 26-
aus £347,90
aus £347,90
# 022
MPN: 259946
RECHTE KOPFABDECKUNG
-Für Fahrzeuge bis Motornummer 185627 zusätzlich bestellen: Zylinderkopfdeckel rechts 264094 Pos.23 und Schraube 156830 Pos.26-
aus £347,90
aus £347,90
# 023
MPN: 239179
RECHTE KOPFDECKELDICHTUNG
-Anwendbar bis Motornummer 185627-
aus £26,06
aus £26,06
# 023
MPN: 264094
RECHTE KOPFDECKELDICHTUNG
-Anwendbar ab Motor Nr. 185628-
aus £46,71
aus £46,71
# 024
MPN: 203102
GUMMIBUCHSE
-Anwendbar bis Motornummer 185627-
aus £2,72
aus £2,72
# 024
MPN: 239748
GUMMIBUCHSE
-Anwendbar bis Motornummer 185627-
aus £1,82
aus £1,82
# 025
MPN: 228598
BUCHSE
-Anwendbar bis Motornummer 152969-
aus £1,78
aus £1,78
# 025
MPN: 239405
BUCHSE
-Anwendbar bis Motornummer 152969-
Ersetzung
Ersetzung
# 025
MPN: 261543
BUCHSE
-Anwendbar von Motor Nr. 152970 bis Motor Nr. 185627-
aus £7,82
aus £7,82
# 025
MPN: 261544
BUCHSE
-Anwendbar von Motor Nr. 152970 bis Motor Nr. 185627-
aus £18,33
aus £18,33
Dieses Teil ersetzt die Teilenummer 239405
# 026
MPN: 156830
SCHRAUBEN
-Anwendbar ab Motor Nr. 185628-
aus £0,53
aus £0,53
# 026
MPN: 213129
SCHRAUBEN
-Anwendbar bis Motornummer 185627-
aus £0,50
aus £0,50
# 026
MPN: 239501
SCHRAUBEN
aus £0,53
aus £0,53
# 026
MPN: 239501
SCHRAUBEN
-Ersetzt 250383- -Gilt für DCT-F1-Getriebe (nicht für mechanisches Getriebe)-
aus £0,54
aus £0,54
# 026
MPN: 250383
STEHBOLZEN
-Nicht für DCT-F1-Getriebe (Gilt für mechanisches Getriebe)-
aus £7,96
aus £7,96
# 026
MPN: 250383
STEHBOLZEN
-Gilt für DCT-F1-Getriebe (nicht für mechanisches Getriebe)- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 239501-
aus £7,96
aus £7,96
# 027
MPN: 11197774
Scheibe
aus £0,52
aus £0,52
Dieses Teil ersetzt die Teilenummer 11197770 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 028
MPN: 231616
SCHRAUBEN
-M6 X 14-
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 14305724, die wir auf Lager haben
# 029
MPN: 239614
Dichtung
aus £3,73
aus £3,73
# 030
MPN: 224573
ZEITSENSOR
aus £13,52
aus £13,52
# 031
MPN: 200458
RÜCKSCHLAGVENTIL
aus £5,50
aus £5,50
-part-diagram-0004.webp "FERRARI CALIFORNIA (RHD) LINKER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0005.webp "FERRARI CALIFORNIA (RHD) STEUERSYSTEM – NOCKENWELLEN UND VENTILE TEILEDIAGRAMM")
-part-diagram-0006.webp "FERRARI CALIFORNIA (RHD) TIMINGSYSTEM - ANTRIEB TEILEDIAGRAMM")
-part-diagram-0007.webp "FERRARI CALIFORNIA (RHD) KRAFTSTOFFPUMPE UND VERBINDUNGSROHRE TEILEDIAGRAMM")
-part-diagram-0008.webp "FERRARI CALIFORNIA (RHD) TREIBSTOFFTANK TEILEDIAGRAMM")
-part-diagram-0009.webp "FERRARI CALIFORNIA (RHD) KONTROLLSYSTEM FÜR VERDAMPFUNGSEMISSIONEN TEILEDIAGRAMM")
-part-diagram-0010.webp "FERRARI CALIFORNIA (RHD) RECHTES EINSPRITZSYSTEM – ZÜNDUNG TEILEDIAGRAMM")
-part-diagram-0011.webp "FERRARI CALIFORNIA (RHD) LINKES EINSPRITZSYSTEM – ZÜNDUNG TEILEDIAGRAMM")
-part-diagram-0012.webp "FERRARI CALIFORNIA (RHD) SEKUNDÄRLUFTSYSTEM TEILEDIAGRAMM")
-part-diagram-0013.webp "FERRARI CALIFORNIA (RHD) ANSAUGKRÜMMER UND DROSSELKLAPPENGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0014.webp "FERRARI CALIFORNIA (RHD) LUFTFILTER, LUFTEINLASS UND KANÄLE TEILEDIAGRAMM")
-part-diagram-0015.webp "FERRARI CALIFORNIA (RHD) VORKATALYTISCHE KONVERTER UND KATALYTISCHE KONVERTER TEILEDIAGRAMM")
-part-diagram-0016.webp "FERRARI CALIFORNIA (RHD) SCHALLDÄMPFER TEILEDIAGRAMM")
-part-diagram-0017.webp "FERRARI CALIFORNIA (RHD) WÄRMETAUSCHER TEILEDIAGRAMM")
-part-diagram-0018.webp "FERRARI CALIFORNIA (RHD) DAMPFÖLRÜCKGEWINNUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-0019.webp "FERRARI CALIFORNIA (RHD) SCHMIERUNG: KREIS UND PICKUP TEILEDIAGRAMM")
-part-diagram-0020.webp "FERRARI CALIFORNIA (RHD) SCHMIERUNG: PUMPE UND FILTER TEILEDIAGRAMM")
-part-diagram-0021.webp "FERRARI CALIFORNIA (RHD) KÜHLUNG: WASSERPUMPE TEILEDIAGRAMM")
-part-diagram-0022.webp "FERRARI CALIFORNIA (RHD) KÜHLUNG: HEIZKÖRPER UND LUFTKANÄLE TEILEDIAGRAMM")
-part-diagram-0023.webp "FERRARI CALIFORNIA (RHD) KÜHLUNG: SAMMELBEHÄLTER UND ROHRE TEILEDIAGRAMM")
-part-diagram-0024.webp "FERRARI CALIFORNIA (RHD) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0025.webp "FERRARI CALIFORNIA (RHD) EXTERNE GETRIEBESTEUERUNGEN TEILEDIAGRAMM")
-part-diagram-0026.webp "FERRARI CALIFORNIA (RHD) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0027.webp "FERRARI CALIFORNIA (RHD) GETRIEBE-REPARATURSATZ TEILEDIAGRAMM")
-part-diagram-0028.webp "FERRARI CALIFORNIA (RHD) GETRIEBEÖLSCHMIER- UND KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-0029.webp "FERRARI CALIFORNIA (RHD) GETRIEBEÖLSCHMIER- UND KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-0030.webp "FERRARI CALIFORNIA (RHD) GETRIEBESCHMIERUNG UND KÜHLKREISLAUF TEILEDIAGRAMM")
-part-diagram-0031.webp "FERRARI CALIFORNIA (RHD) MANUELLE DCT-GETRIEBE-ENTRIEGELUNGSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0032.webp "FERRARI CALIFORNIA (RHD) ÜBERTRAGUNGSROHR TEILEDIAGRAMM")
-part-diagram-0033.webp "FERRARI CALIFORNIA (RHD) DIFFERENTIAL- UND HINTERACHSWELLEN TEILEDIAGRAMM")
-part-diagram-0034.webp "FERRARI CALIFORNIA (RHD) SERVOLENKUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-0035.webp "FERRARI CALIFORNIA (RHD) KOMPLETTE PEDALBOARD-BAUGRUPPE TEILEDIAGRAMM")
-part-diagram-0036.webp "FERRARI CALIFORNIA (RHD) KOMPLETTE PEDALBOARD-BAUGRUPPE TEILEDIAGRAMM")
-part-diagram-0037.webp "FERRARI CALIFORNIA (RHD) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0038.webp "FERRARI CALIFORNIA (RHD) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0039.webp "FERRARI CALIFORNIA (RHD) KOMPONENTEN DES VORDERRADBREMSSYSTEMS TEILEDIAGRAMM")
-part-diagram-0040.webp "FERRARI CALIFORNIA (RHD) KOMPONENTEN DES HINTERRADBREMSSYSTEMS TEILEDIAGRAMM")
-part-diagram-0041.webp "FERRARI CALIFORNIA (RHD) FESTSTELLBREMSE TEILEDIAGRAMM")
-part-diagram-0042.webp "FERRARI CALIFORNIA (RHD) LENKGEHÄUSE UND SERVOLENKPUMPE TEILEDIAGRAMM")
-part-diagram-0043.webp "FERRARI CALIFORNIA (RHD) LENKSÄULENBAUGRUPPE UND LENKRAD TEILEDIAGRAMM")
-part-diagram-0044.webp "FERRARI CALIFORNIA (RHD) KOMPONENTEN DES VORDEREN STOSSDÄMPFERS TEILEDIAGRAMM")
-part-diagram-0045.webp "FERRARI CALIFORNIA (RHD) VORDERRADAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-0046.webp "FERRARI CALIFORNIA (RHD) KOMPONENTEN DES HINTEREN STOSSDÄMPFERS TEILEDIAGRAMM")
-part-diagram-0047.webp "FERRARI CALIFORNIA (RHD) HINTERRADAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-0048.webp "FERRARI CALIFORNIA (RHD) RÄDER UND REIFEN TEILEDIAGRAMM")
-part-diagram-0049.webp "FERRARI CALIFORNIA (RHD) REIFENDRUCKKONTROLLSYSTEM TEILEDIAGRAMM")
-part-diagram-0050.webp "FERRARI CALIFORNIA (RHD) BATTERIE TEILEDIAGRAMM")
-part-diagram-0051.webp "FERRARI CALIFORNIA (RHD) LICHTMASCHINE, ANLASSER UND AC-KOMPRESSOR TEILEDIAGRAMM")
-part-diagram-0052.webp "FERRARI CALIFORNIA (RHD) AC-EINHEIT: KOMPONENTEN IM MOTORRAUM TEILEDIAGRAMM")
-part-diagram-0053.webp "FERRARI CALIFORNIA (RHD) AC-EINHEIT: KOMPONENTEN IM MOTORRAUM TEILEDIAGRAMM")
-part-diagram-0054.webp "FERRARI CALIFORNIA (RHD) AC-EINHEIT: DASHBOARD-KOMPONENTEN TEILEDIAGRAMM")
-part-diagram-0055.webp "FERRARI CALIFORNIA (RHD) AC-EINHEIT: VERTEILUNG TEILEDIAGRAMM")
-part-diagram-0056.webp "FERRARI CALIFORNIA (RHD) STANDARDZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0100.webp "FERRARI CALIFORNIA (RHD) KAROSSERIE UND AUSSENVERKLEIDUNG VORNE TEILEDIAGRAMM")
-part-diagram-0101.webp "FERRARI CALIFORNIA (RHD) VORDERE KAROSSERIE UND AUßENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0102.webp "FERRARI CALIFORNIA (RHD) MITTELKAROSSERIE UND AUßENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0103.webp "FERRARI CALIFORNIA (RHD) MITTELKAROSSERIE UND AUßENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0104.webp "FERRARI CALIFORNIA (RHD) HECKKAROSSERIE UND AUßENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0105.webp "FERRARI CALIFORNIA (RHD) HECKKAROSSERIE UND AUßENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0106.webp "FERRARI CALIFORNIA (RHD) FRONTSTRUKTUREN UND CHASSIS-KASTENABSCHNITTE TEILEDIAGRAMM")
-part-diagram-0107.webp "FERRARI CALIFORNIA (RHD) FRONTSTRUKTUREN UND CHASSIS-KASTENABSCHNITTE TEILEDIAGRAMM")
-part-diagram-0108.webp "FERRARI CALIFORNIA (RHD) MITTELSTRUKTUREN UND CHASSIS-KASTENABSCHNITTE TEILEDIAGRAMM")
-part-diagram-0109.webp "FERRARI CALIFORNIA (RHD) MITTELSTRUKTUREN UND CHASSIS-KASTENABSCHNITTE TEILEDIAGRAMM")
-part-diagram-0110.webp "FERRARI CALIFORNIA (RHD) HECKSTRUKTUREN UND CHASSIS-KASTENABSCHNITTE TEILEDIAGRAMM")
-part-diagram-0111.webp "FERRARI CALIFORNIA (RHD) HECKSTRUKTUREN UND CHASSIS-KASTENABSCHNITTE TEILEDIAGRAMM")
-part-diagram-0112.webp "FERRARI CALIFORNIA (RHD) UNTERBODENSCHUTZE UND FLACHE UNTERBODENABSCHNITTE TEILEDIAGRAMM")
-part-diagram-0113.webp "FERRARI CALIFORNIA (RHD) RADHÄUSER UND TÜREN TEILEDIAGRAMM")
-part-diagram-0114.webp "FERRARI CALIFORNIA (RHD) FRONTSTOßSTANGE TEILEDIAGRAMM")
-part-diagram-0115.webp "FERRARI CALIFORNIA (RHD) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-0116.webp "FERRARI CALIFORNIA (RHD) SCHALLDÄMPFUNG IM FAHRZEUG TEILEDIAGRAMM")
-part-diagram-0117.webp "FERRARI CALIFORNIA (RHD) HITZESCHILDE IM FAHRZEUG TEILEDIAGRAMM")
-part-diagram-0118.webp "FERRARI CALIFORNIA (RHD) PASSAGIERRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0119.webp "FERRARI CALIFORNIA (RHD) GEPÄCKRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0120.webp "FERRARI CALIFORNIA (RHD) GEPÄCKRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0121.webp "FERRARI CALIFORNIA (RHD) DACHHIMMELVERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0122.webp "FERRARI CALIFORNIA (RHD) ELEKTRISCHES DACH: ÜBERROLLBAR UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0123.webp "FERRARI CALIFORNIA (RHD) ELEKTRISCHES DACH: VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0124.webp "FERRARI CALIFORNIA (RHD) ELEKTRISCHES DACH: KINEMATIK TEILEDIAGRAMM")
-part-diagram-0125.webp "FERRARI CALIFORNIA (RHD) ELEKTRISCHES DACH: STRUKTUR TEILEDIAGRAMM")
-part-diagram-0126.webp "FERRARI CALIFORNIA (RHD) ELEKTRISCHES DACH: HYDRAULIK TEILEDIAGRAMM")
-part-diagram-0127.webp "FERRARI CALIFORNIA (RHD) VORDERDECKEL TEILEDIAGRAMM")
-part-diagram-0128.webp "FERRARI CALIFORNIA (RHD) HINTERER DECKEL TEILEDIAGRAMM")
-part-diagram-0129.webp "FERRARI CALIFORNIA (RHD) KRAFTSTOFFEINFÜLLKLAPPE UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-0130.webp "FERRARI CALIFORNIA (RHD) VORDERTÜREN: VERZIERUNG TEILEDIAGRAMM")
-part-diagram-0131.webp "FERRARI CALIFORNIA (RHD) HAUSTÜREN: MECHANISMEN TEILEDIAGRAMM")
-part-diagram-0132.webp "FERRARI CALIFORNIA (RHD) ELEKTRISCHE FENSTERHEBER UND RÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-0133.webp "FERRARI CALIFORNIA (RHD) BILDSCHIRME, FENSTER UND DICHTUNGEN TEILEDIAGRAMM")
-part-diagram-0134.webp "FERRARI CALIFORNIA (RHD) VORDERSITZ – SICHERHEITSGURTE TEILEDIAGRAMM")
-part-diagram-0135.webp "FERRARI CALIFORNIA (RHD) VORDERSITZ – VERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0136.webp "FERRARI CALIFORNIA (RHD) VORDERSITZ – RENNSITZ TEILEDIAGRAMM")
-part-diagram-0137.webp "FERRARI CALIFORNIA (RHD) MITTELTUNNEL UND ZUBEHÖREINHEIT TEILEDIAGRAMM")
-part-diagram-0138.webp "FERRARI CALIFORNIA (RHD) INNENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0139.webp "FERRARI CALIFORNIA (RHD) ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-0140.webp "FERRARI CALIFORNIA (RHD) HANDSCHUHFACH TEILEDIAGRAMM")
-part-diagram-0141.webp "FERRARI CALIFORNIA (RHD) AIRBAG-SYSTEM TEILEDIAGRAMM")
-part-diagram-0142.webp "FERRARI CALIFORNIA (RHD) AIRBAG-SYSTEM TEILEDIAGRAMM")
-part-diagram-0143.webp "FERRARI CALIFORNIA (RHD) INTERNE PASSAGIERABTEILDIENSTLEISTUNGEN TEILEDIAGRAMM")
-part-diagram-0144.webp "FERRARI CALIFORNIA (RHD) SCHEINWERFER TEILEDIAGRAMM")
-part-diagram-0145.webp "FERRARI CALIFORNIA (RHD) RÜCKLEUCHTEN TEILEDIAGRAMM")
-part-diagram-0146.webp "FERRARI CALIFORNIA (RHD) SCHILDE, VERZIERUNGEN UND ABDECKUNGEN TEILEDIAGRAMM")
-part-diagram-0147.webp "FERRARI CALIFORNIA (RHD) SCHILDE, VERZIERUNGEN UND ABDECKUNGEN TEILEDIAGRAMM")
-part-diagram-0148.webp "FERRARI CALIFORNIA (RHD) HAUPTKABELSTRÄGE TEILEDIAGRAMM")
-part-diagram-0149.webp "FERRARI CALIFORNIA (RHD) VERSCHIEDENE BEFESTIGUNGEN FÜR DAS ELEKTRISCHE SYSTEM TEILEDIAGRAMM")
-part-diagram-0150.webp "FERRARI CALIFORNIA (RHD) ELEKTRONISCHES MANAGEMENT (AUFHÄNGUNG) TEILEDIAGRAMM")
-part-diagram-0151.webp "FERRARI CALIFORNIA (RHD) STEUERGERÄTE FÜR DEN FAHRGASTRAUM TEILEDIAGRAMM")
-part-diagram-0152.webp "FERRARI CALIFORNIA (RHD) STEUERGERÄTE FÜR GEPÄCKRAUM TEILEDIAGRAMM")
-part-diagram-0153.webp "FERRARI CALIFORNIA (RHD) ALARM- UND WEGFAHRSPERRESYSTEM TEILEDIAGRAMM")
-part-diagram-0154.webp "FERRARI CALIFORNIA (RHD) INFOTAINMENT-SYSTEM TEILEDIAGRAMM")
-part-diagram-0155.webp "FERRARI CALIFORNIA (RHD) AUDIO-LAUTSPRECHERSYSTEM TEILEDIAGRAMM")
-part-diagram-0156.webp "FERRARI CALIFORNIA (RHD) SCHEIBENWISCHER, SCHEIBE UND HUPEN TEILEDIAGRAMM")
-part-diagram-0157.webp "FERRARI CALIFORNIA (RHD) KLEBEETIKETTEN UND PLAQUES TEILEDIAGRAMM")
-part-diagram-0999.webp "FERRARI CALIFORNIA (RHD) FARBCODES TEILEDIAGRAMM")
-part-diagram-0000.webp "FERRARI CALIFORNIA (RHD) ERSATZ-MONTAGEEINHEITEN TEILEDIAGRAMM")
-part-diagram-0001.webp "FERRARI CALIFORNIA (RHD) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0002.webp "FERRARI CALIFORNIA (RHD) KURBELWELLE, PLEUEL UND KOLBEN TEILEDIAGRAMM")
