0008 - Treibstofftank

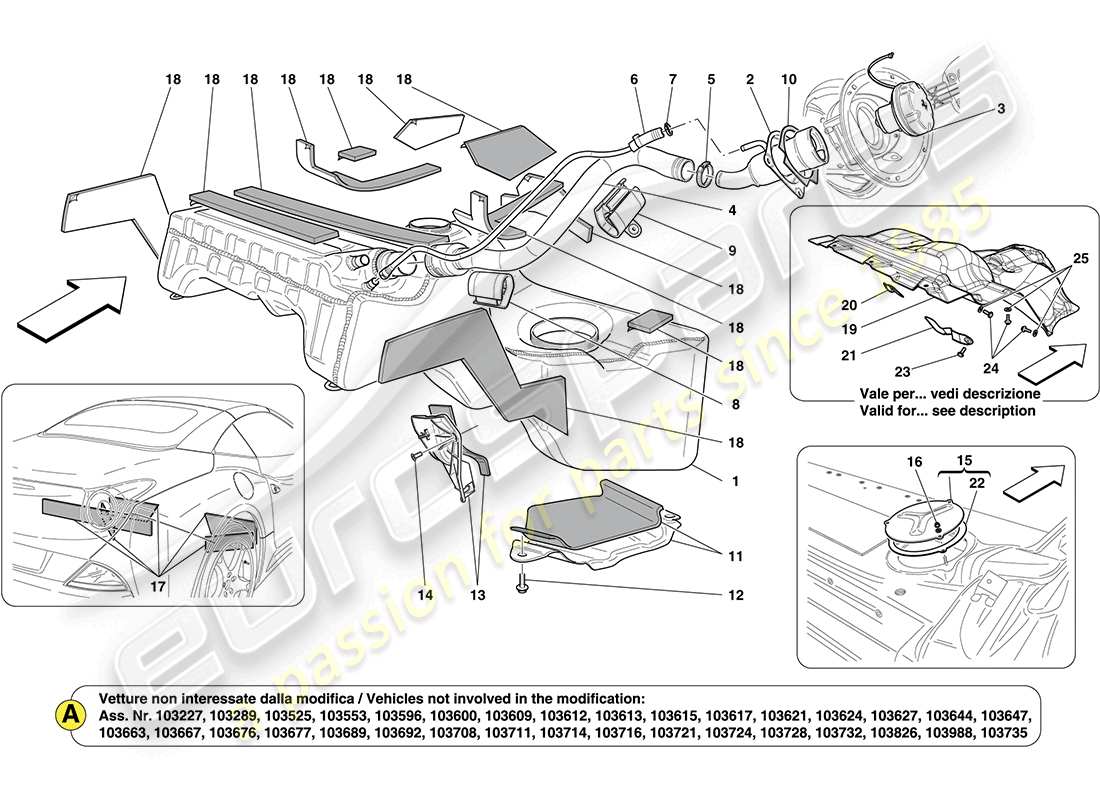

Ferrari California (RHD) FUEL TANK Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 236157
Treibstofftank
-Nicht mehr im Lieferumfang enthalten. Kompletten Tank bestellen, Tabelle 7 Pos.53- -Nicht mehr lieferbar- -Ersetzt durch 262943-
Ersetzung
Ersetzung
# 001
MPN: 262943
Treibstofftank
-Nicht für HELE- -Nicht für Stop & Start- -Nicht mehr im Lieferumfang enthalten. Bestellen Sie kompletten Tank, Tabelle 7 Pos.53- - Gilt bis Ass. Nr. 103178-
aus £2.454,97
aus £2.454,97
Dieses Teil ersetzt die Teilenummer 236157 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 001
MPN: 269702
Treibstofftank
-Gilt für HELE- -Gilt für Stop & Start- -Siehe Hinweis A für Ass. Anzahl der Fahrzeuge, die von der Änderung nicht betroffen sind – Nicht mehr lieferbar. Bestellen Sie kompletten Tank, Tabelle 7 Pos.53- - Gilt ab Ass. Nr. 103179-
aus £1.386,00
aus £1.386,00
# 001
MPN: 274575
Treibstofftank
-Gilt für HELE- -Gilt für Stop & Start- -Nicht mehr im Lieferumfang enthalten. Bestellen Sie kompletten Tank, Tabelle 7 Pos.53- - Gilt bis Ass. Nr. 103178-
aus £4.545,89
aus £4.545,89
# 001
MPN: 281365
Treibstofftank
-Nicht für HELE- -Nicht für Stop & Start- -Siehe Hinweis A für Ass. Anzahl der Fahrzeuge, die von der Änderung nicht betroffen sind – Nicht mehr lieferbar. Bestellen Sie kompletten Tank, Tabelle 7 Pos.53- - Gilt ab Ass. Nr. 103179-
aus £1.646,30
aus £1.646,30
# 002
MPN: 246296
VOLLSTÄNDIGER KRAFTSTOFFEINFÜLLHALS
-Gilt für USA, CDN, USA LIGHT- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 264866-
Ersetzung
Ersetzung
# 002
MPN: 254035
VOLLSTÄNDIGER KRAFTSTOFFEINFÜLLHALS
-Nicht für USA, CDN, USA LIGHT- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 264527-
Ersetzung
Ersetzung
# 002
MPN: 264527
VOLLSTÄNDIGER KRAFTSTOFFEINFÜLLHALS
-Nicht für USA, CDN, USA LIGHT-
aus £200,70
aus £200,70
Dieses Teil ersetzt die Teilenummer 254035 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 264866
VOLLSTÄNDIGER KRAFTSTOFFEINFÜLLHALS
-Anwendbar für USA, CDN, USA LIGHT-
aus £510,87
aus £510,87
Dieses Teil ersetzt die Teilenummer 246296
# 003
MPN: 241595
Tankstopfen
aus £85,02
aus £85,02
# 004
MPN: 241085
ANSCHLUSS-TANK-VERBINDUNGSROHR
aus £30,67
aus £30,67
Dieses Teil ersetzt die Teilenummer 241084 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 005
MPN: 10718770
KRAGEN
aus £1,33
aus £1,33
# 006
MPN: 240222
ROHR ZURÜCKFÜHRUNG VON DÄMPFEN
-Anwendbar bis Ass. Nr. 103178-
aus £12,28
aus £12,28
# 006
MPN: 279102
Dampfrückführungsrohr
-Siehe Anmerkung A für Ass. Anzahl der Fahrzeuge, die von der Änderung nicht betroffen sind – -Gültig ab Ass. Nr. 103179-
aus £428,30
aus £428,30
# 007
MPN: 13432070
KRAGEN FÜR ÄRMEL
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 13125570
# 008
MPN: 240223
SCHUTZ
aus £12,66
aus £12,66
# 009
MPN: 246335
SCHUTZ
aus £21,21
aus £21,21
# 010
MPN: 241064
Dichtung
aus £7,44
aus £7,44
# 011
MPN: 244607
Linke vordere Halterung zur Kraftstoffunterstützung
-Anwendbar bis Ass. Nr. 103178-
aus £12,17
aus £12,17
# 011
MPN: 244608
RECHTE VORDERE HALTERUNG FÜR DIE KRAFTSTOFFSTÜTZE
-Anwendbar bis Ass. Nr. 103178-
aus £12,17
aus £12,17
# 011
MPN: 274023
Linke vordere Tankmontagehalterung
-Siehe Anmerkung A für Ass. Anzahl der Fahrzeuge, die von der Änderung nicht betroffen sind – -Gültig ab Ass. Nr. 103179-
aus £20,07
aus £20,07
# 011
MPN: 274025
RECHTE BEFESTIGUNGSHALTERUNG FÜR DEN VORDEREN TANK
-Siehe Anmerkung A für Ass. Anzahl der Fahrzeuge, die von der Änderung nicht betroffen sind – -Gültig ab Ass. Nr. 103179-
aus £20,07
aus £20,07
# 012
MPN: 16287024
SCHRAUBEN
-Anwendbar bis Ass. Nr. 103178-
aus £0,50
aus £0,50
# 012
MPN: 16287124
SCHRAUBEN
-Siehe Anmerkung A für Ass. Anzahl der Fahrzeuge, die von der Änderung nicht betroffen sind – -Gültig ab Ass. Nr. 103179-
aus £0,77
aus £0,77
# 013
MPN: 252965
Linke hintere Halterung zur Kraftstoffunterstützung
-Anwendbar bis Ass. Nr. 103178-
aus £26,93
aus £26,93
# 013
MPN: 252968
RECHTE HINTERE HALTERUNG FÜR DIE KRAFTSTOFFSTÜTZUNG
-Anwendbar bis Ass. Nr. 103178-
aus £26,93
aus £26,93
# 013
MPN: 274027
Linke hintere Tankmontagehalterung
-Siehe Anmerkung A für Ass. Anzahl der Fahrzeuge, die von der Änderung nicht betroffen sind – -Gültig ab Ass. Nr. 103179- -Nicht mehr lieferbar- -Ersetzt durch 289799-
Ersetzung
Ersetzung
# 013
MPN: 274030
RECHTE HINTERE TANK-MONTAGEHALTERUNG
-Siehe Anmerkung A für Ass. Anzahl der Fahrzeuge, die von der Änderung nicht betroffen sind – -Gültig ab Ass. Nr. 103179- -Nicht mehr lieferbar- -Ersetzt durch 289800-
Ersetzung
Ersetzung
# 013
MPN: 289799
Linke hintere Tankmontagehalterung
-Siehe Anmerkung A für Ass. Anzahl der Fahrzeuge, die von der Änderung nicht betroffen sind – -Gültig ab Ass. Nr. 103179-
aus £22,08
aus £22,08
Dieses Teil ersetzt die Teilenummer 274027 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 013
MPN: 289800
RECHTE HINTERE TANK-MONTAGEHALTERUNG
-Siehe Anmerkung A für Ass. Anzahl der Fahrzeuge, die von der Änderung nicht betroffen sind – -Gültig ab Ass. Nr. 103179-
aus £22,08
aus £22,08
Dieses Teil ersetzt die Teilenummer 274030 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 014
MPN: 14442027
SCHRAUBEN
-Anwendbar bis Ass. Nr. 103178-
aus £1,09
aus £1,09
# 014
MPN: 16286324
SCHRAUBEN
-Siehe Anmerkung A für Ass. Anzahl der Fahrzeuge, die von der Änderung nicht betroffen sind – -Gültig ab Ass. Nr. 103179-
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 16286321
# 015
MPN: 244762
KOMPL. HINTERE INSPEKTIONSABDECKUNG
aus £7,47
aus £7,47
# 016
MPN: 14040514
NUSS
aus £0,53
aus £0,53
# 017
MPN: 228659
KRAFTSTOFFTANK-STÜTZPOLSTER-KIT
aus £93,87
aus £93,87
# 018
MPN: 237601
KRAFTSTOFFTANK-VIBRATIONSDÄMPFER-PAD-KIT
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 018
MPN: 237601
KRAFTSTOFFTANK-VIBRATIONSDÄMPFER-PAD-KIT
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 018
MPN: 259446
KRAFTSTOFFTANK-VIBRATIONSDÄMPFER-PAD-KIT
-Anwendbar nach Erschöpfung von 237601- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 237601-
aus £109,48
aus £109,48
Dieses Teil ersetzt die Teilenummer 237601
# 018
MPN: 259446
KRAFTSTOFFTANK-VIBRATIONSDÄMPFER-PAD-KIT
-Anwendbar bis Ass. Nr. 103178- – Anwendbar nach Erschöpfung von 237601-
aus £109,48
aus £109,48
Dieses Teil ersetzt die Teilenummer 237601
# 018
MPN: 269715
KRAFTSTOFFTANK-VIBRATIONSDÄMPFER-KIT
-Siehe Anmerkung A für Ass. Anzahl der Fahrzeuge, die von der Änderung nicht betroffen sind – In der vollständigen Tanktabelle 7 Pos. enthalten. 53- – Gilt ab Ass. Nr. 103179-
aus £67,33
aus £67,33
# 019
MPN: 278263
WÄRMEISOLIERUNG DES KRAFTSTOFFTANKS
-Siehe Anmerkung A für Ass. Anzahl der Fahrzeuge, die von der Änderung nicht betroffen sind – -Gültig ab Ass. Nr. 103179- -Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 019
MPN: 296444
WÄRMEISOLIERUNG DES KRAFTSTOFFTANKS
-Siehe Anmerkung A für Ass. Anzahl der Fahrzeuge, die von der Änderung nicht betroffen sind – -Gültig ab Ass. Nr. 103179- – Anwendbar nach Erschöpfung von 278263-
aus £115,12
aus £115,12
Dieses Teil ersetzt die Teilenummer 278263 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 020
MPN: 278569
LINKE TANK-ISOLIERHALTERUNG
-Siehe Anmerkung A für Ass. Anzahl der Fahrzeuge, die von der Änderung nicht betroffen sind – -Gültig ab Ass. Nr. 103179-
aus £8,64
aus £8,64
# 021
MPN: 278570
ISOLIERHALTER FÜR RECHTEN TANK
-Siehe Anmerkung A für Ass. Anzahl der Fahrzeuge, die von der Änderung nicht betroffen sind – -Gültig ab Ass. Nr. 103179-
aus £8,64
aus £8,64
# 022
MPN: 244764
DICHTUNG DER HINTEREN INSPEKTIONSLUKE
aus £6,99
aus £6,99
# 023
MPN: 16296924
SCHRAUBEN
-Siehe Anmerkung A für Ass. Anzahl der Fahrzeuge, die von der Änderung nicht betroffen sind – -Gültig ab Ass. Nr. 103179-
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 289834
# 024
MPN: 81290900
SCHRAUBEN
-Siehe Anmerkung A für Ass. Anzahl der Fahrzeuge, die von der Änderung nicht betroffen sind – -Gültig ab Ass. Nr. 103179-
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 67578600
# 025
MPN: 67315400
Scheibe
-Siehe Anmerkung A für Ass. Anzahl der Fahrzeuge, die von der Änderung nicht betroffen sind – -Gültig ab Ass. Nr. 103179-
aus £0,53
aus £0,53
-part-diagram-0009.webp "FERRARI CALIFORNIA (RHD) KONTROLLSYSTEM FÜR VERDAMPFUNGSEMISSIONEN TEILEDIAGRAMM")
-part-diagram-0010.webp "FERRARI CALIFORNIA (RHD) RECHTES EINSPRITZSYSTEM – ZÜNDUNG TEILEDIAGRAMM")
-part-diagram-0011.webp "FERRARI CALIFORNIA (RHD) LINKES EINSPRITZSYSTEM – ZÜNDUNG TEILEDIAGRAMM")
-part-diagram-0012.webp "FERRARI CALIFORNIA (RHD) SEKUNDÄRLUFTSYSTEM TEILEDIAGRAMM")
-part-diagram-0013.webp "FERRARI CALIFORNIA (RHD) ANSAUGKRÜMMER UND DROSSELKLAPPENGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0014.webp "FERRARI CALIFORNIA (RHD) LUFTFILTER, LUFTEINLASS UND KANÄLE TEILEDIAGRAMM")
-part-diagram-0015.webp "FERRARI CALIFORNIA (RHD) VORKATALYTISCHE KONVERTER UND KATALYTISCHE KONVERTER TEILEDIAGRAMM")
-part-diagram-0016.webp "FERRARI CALIFORNIA (RHD) SCHALLDÄMPFER TEILEDIAGRAMM")
-part-diagram-0017.webp "FERRARI CALIFORNIA (RHD) WÄRMETAUSCHER TEILEDIAGRAMM")
-part-diagram-0018.webp "FERRARI CALIFORNIA (RHD) DAMPFÖLRÜCKGEWINNUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-0019.webp "FERRARI CALIFORNIA (RHD) SCHMIERUNG: KREIS UND PICKUP TEILEDIAGRAMM")
-part-diagram-0020.webp "FERRARI CALIFORNIA (RHD) SCHMIERUNG: PUMPE UND FILTER TEILEDIAGRAMM")
-part-diagram-0021.webp "FERRARI CALIFORNIA (RHD) KÜHLUNG: WASSERPUMPE TEILEDIAGRAMM")
-part-diagram-0022.webp "FERRARI CALIFORNIA (RHD) KÜHLUNG: HEIZKÖRPER UND LUFTKANÄLE TEILEDIAGRAMM")
-part-diagram-0023.webp "FERRARI CALIFORNIA (RHD) KÜHLUNG: SAMMELBEHÄLTER UND ROHRE TEILEDIAGRAMM")
-part-diagram-0024.webp "FERRARI CALIFORNIA (RHD) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0025.webp "FERRARI CALIFORNIA (RHD) EXTERNE GETRIEBESTEUERUNGEN TEILEDIAGRAMM")
-part-diagram-0026.webp "FERRARI CALIFORNIA (RHD) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0027.webp "FERRARI CALIFORNIA (RHD) GETRIEBE-REPARATURSATZ TEILEDIAGRAMM")
-part-diagram-0028.webp "FERRARI CALIFORNIA (RHD) GETRIEBEÖLSCHMIER- UND KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-0029.webp "FERRARI CALIFORNIA (RHD) GETRIEBEÖLSCHMIER- UND KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-0030.webp "FERRARI CALIFORNIA (RHD) GETRIEBESCHMIERUNG UND KÜHLKREISLAUF TEILEDIAGRAMM")
-part-diagram-0031.webp "FERRARI CALIFORNIA (RHD) MANUELLE DCT-GETRIEBE-ENTRIEGELUNGSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0032.webp "FERRARI CALIFORNIA (RHD) ÜBERTRAGUNGSROHR TEILEDIAGRAMM")
-part-diagram-0033.webp "FERRARI CALIFORNIA (RHD) DIFFERENTIAL- UND HINTERACHSWELLEN TEILEDIAGRAMM")
-part-diagram-0034.webp "FERRARI CALIFORNIA (RHD) SERVOLENKUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-0035.webp "FERRARI CALIFORNIA (RHD) KOMPLETTE PEDALBOARD-BAUGRUPPE TEILEDIAGRAMM")
-part-diagram-0036.webp "FERRARI CALIFORNIA (RHD) KOMPLETTE PEDALBOARD-BAUGRUPPE TEILEDIAGRAMM")
-part-diagram-0037.webp "FERRARI CALIFORNIA (RHD) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0038.webp "FERRARI CALIFORNIA (RHD) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0039.webp "FERRARI CALIFORNIA (RHD) KOMPONENTEN DES VORDERRADBREMSSYSTEMS TEILEDIAGRAMM")
-part-diagram-0040.webp "FERRARI CALIFORNIA (RHD) KOMPONENTEN DES HINTERRADBREMSSYSTEMS TEILEDIAGRAMM")
-part-diagram-0041.webp "FERRARI CALIFORNIA (RHD) FESTSTELLBREMSE TEILEDIAGRAMM")
-part-diagram-0042.webp "FERRARI CALIFORNIA (RHD) LENKGEHÄUSE UND SERVOLENKPUMPE TEILEDIAGRAMM")
-part-diagram-0043.webp "FERRARI CALIFORNIA (RHD) LENKSÄULENBAUGRUPPE UND LENKRAD TEILEDIAGRAMM")
-part-diagram-0044.webp "FERRARI CALIFORNIA (RHD) KOMPONENTEN DES VORDEREN STOSSDÄMPFERS TEILEDIAGRAMM")
-part-diagram-0045.webp "FERRARI CALIFORNIA (RHD) VORDERRADAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-0046.webp "FERRARI CALIFORNIA (RHD) KOMPONENTEN DES HINTEREN STOSSDÄMPFERS TEILEDIAGRAMM")
-part-diagram-0047.webp "FERRARI CALIFORNIA (RHD) HINTERRADAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-0048.webp "FERRARI CALIFORNIA (RHD) RÄDER UND REIFEN TEILEDIAGRAMM")
-part-diagram-0049.webp "FERRARI CALIFORNIA (RHD) REIFENDRUCKKONTROLLSYSTEM TEILEDIAGRAMM")
-part-diagram-0050.webp "FERRARI CALIFORNIA (RHD) BATTERIE TEILEDIAGRAMM")
-part-diagram-0051.webp "FERRARI CALIFORNIA (RHD) LICHTMASCHINE, ANLASSER UND AC-KOMPRESSOR TEILEDIAGRAMM")
-part-diagram-0052.webp "FERRARI CALIFORNIA (RHD) AC-EINHEIT: KOMPONENTEN IM MOTORRAUM TEILEDIAGRAMM")
-part-diagram-0053.webp "FERRARI CALIFORNIA (RHD) AC-EINHEIT: KOMPONENTEN IM MOTORRAUM TEILEDIAGRAMM")
-part-diagram-0054.webp "FERRARI CALIFORNIA (RHD) AC-EINHEIT: DASHBOARD-KOMPONENTEN TEILEDIAGRAMM")
-part-diagram-0055.webp "FERRARI CALIFORNIA (RHD) AC-EINHEIT: VERTEILUNG TEILEDIAGRAMM")
-part-diagram-0056.webp "FERRARI CALIFORNIA (RHD) STANDARDZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0100.webp "FERRARI CALIFORNIA (RHD) KAROSSERIE UND AUSSENVERKLEIDUNG VORNE TEILEDIAGRAMM")
-part-diagram-0101.webp "FERRARI CALIFORNIA (RHD) VORDERE KAROSSERIE UND AUßENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0102.webp "FERRARI CALIFORNIA (RHD) MITTELKAROSSERIE UND AUßENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0103.webp "FERRARI CALIFORNIA (RHD) MITTELKAROSSERIE UND AUßENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0104.webp "FERRARI CALIFORNIA (RHD) HECKKAROSSERIE UND AUßENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0105.webp "FERRARI CALIFORNIA (RHD) HECKKAROSSERIE UND AUßENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0106.webp "FERRARI CALIFORNIA (RHD) FRONTSTRUKTUREN UND CHASSIS-KASTENABSCHNITTE TEILEDIAGRAMM")
-part-diagram-0107.webp "FERRARI CALIFORNIA (RHD) FRONTSTRUKTUREN UND CHASSIS-KASTENABSCHNITTE TEILEDIAGRAMM")
-part-diagram-0108.webp "FERRARI CALIFORNIA (RHD) MITTELSTRUKTUREN UND CHASSIS-KASTENABSCHNITTE TEILEDIAGRAMM")
-part-diagram-0109.webp "FERRARI CALIFORNIA (RHD) MITTELSTRUKTUREN UND CHASSIS-KASTENABSCHNITTE TEILEDIAGRAMM")
-part-diagram-0110.webp "FERRARI CALIFORNIA (RHD) HECKSTRUKTUREN UND CHASSIS-KASTENABSCHNITTE TEILEDIAGRAMM")
-part-diagram-0111.webp "FERRARI CALIFORNIA (RHD) HECKSTRUKTUREN UND CHASSIS-KASTENABSCHNITTE TEILEDIAGRAMM")
-part-diagram-0112.webp "FERRARI CALIFORNIA (RHD) UNTERBODENSCHUTZE UND FLACHE UNTERBODENABSCHNITTE TEILEDIAGRAMM")
-part-diagram-0113.webp "FERRARI CALIFORNIA (RHD) RADHÄUSER UND TÜREN TEILEDIAGRAMM")
-part-diagram-0114.webp "FERRARI CALIFORNIA (RHD) FRONTSTOßSTANGE TEILEDIAGRAMM")
-part-diagram-0115.webp "FERRARI CALIFORNIA (RHD) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-0116.webp "FERRARI CALIFORNIA (RHD) SCHALLDÄMPFUNG IM FAHRZEUG TEILEDIAGRAMM")
-part-diagram-0117.webp "FERRARI CALIFORNIA (RHD) HITZESCHILDE IM FAHRZEUG TEILEDIAGRAMM")
-part-diagram-0118.webp "FERRARI CALIFORNIA (RHD) PASSAGIERRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0119.webp "FERRARI CALIFORNIA (RHD) GEPÄCKRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0120.webp "FERRARI CALIFORNIA (RHD) GEPÄCKRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0121.webp "FERRARI CALIFORNIA (RHD) DACHHIMMELVERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0122.webp "FERRARI CALIFORNIA (RHD) ELEKTRISCHES DACH: ÜBERROLLBAR UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0123.webp "FERRARI CALIFORNIA (RHD) ELEKTRISCHES DACH: VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0124.webp "FERRARI CALIFORNIA (RHD) ELEKTRISCHES DACH: KINEMATIK TEILEDIAGRAMM")
-part-diagram-0125.webp "FERRARI CALIFORNIA (RHD) ELEKTRISCHES DACH: STRUKTUR TEILEDIAGRAMM")
-part-diagram-0126.webp "FERRARI CALIFORNIA (RHD) ELEKTRISCHES DACH: HYDRAULIK TEILEDIAGRAMM")
-part-diagram-0127.webp "FERRARI CALIFORNIA (RHD) VORDERDECKEL TEILEDIAGRAMM")
-part-diagram-0128.webp "FERRARI CALIFORNIA (RHD) HINTERER DECKEL TEILEDIAGRAMM")
-part-diagram-0129.webp "FERRARI CALIFORNIA (RHD) KRAFTSTOFFEINFÜLLKLAPPE UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-0130.webp "FERRARI CALIFORNIA (RHD) VORDERTÜREN: VERZIERUNG TEILEDIAGRAMM")
-part-diagram-0131.webp "FERRARI CALIFORNIA (RHD) HAUSTÜREN: MECHANISMEN TEILEDIAGRAMM")
-part-diagram-0132.webp "FERRARI CALIFORNIA (RHD) ELEKTRISCHE FENSTERHEBER UND RÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-0133.webp "FERRARI CALIFORNIA (RHD) BILDSCHIRME, FENSTER UND DICHTUNGEN TEILEDIAGRAMM")
-part-diagram-0134.webp "FERRARI CALIFORNIA (RHD) VORDERSITZ – SICHERHEITSGURTE TEILEDIAGRAMM")
-part-diagram-0135.webp "FERRARI CALIFORNIA (RHD) VORDERSITZ – VERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0136.webp "FERRARI CALIFORNIA (RHD) VORDERSITZ – RENNSITZ TEILEDIAGRAMM")
-part-diagram-0137.webp "FERRARI CALIFORNIA (RHD) MITTELTUNNEL UND ZUBEHÖREINHEIT TEILEDIAGRAMM")
-part-diagram-0138.webp "FERRARI CALIFORNIA (RHD) INNENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0139.webp "FERRARI CALIFORNIA (RHD) ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-0140.webp "FERRARI CALIFORNIA (RHD) HANDSCHUHFACH TEILEDIAGRAMM")
-part-diagram-0141.webp "FERRARI CALIFORNIA (RHD) AIRBAG-SYSTEM TEILEDIAGRAMM")
-part-diagram-0142.webp "FERRARI CALIFORNIA (RHD) AIRBAG-SYSTEM TEILEDIAGRAMM")
-part-diagram-0143.webp "FERRARI CALIFORNIA (RHD) INTERNE PASSAGIERABTEILDIENSTLEISTUNGEN TEILEDIAGRAMM")
-part-diagram-0144.webp "FERRARI CALIFORNIA (RHD) SCHEINWERFER TEILEDIAGRAMM")
-part-diagram-0145.webp "FERRARI CALIFORNIA (RHD) RÜCKLEUCHTEN TEILEDIAGRAMM")
-part-diagram-0146.webp "FERRARI CALIFORNIA (RHD) SCHILDE, VERZIERUNGEN UND ABDECKUNGEN TEILEDIAGRAMM")
-part-diagram-0147.webp "FERRARI CALIFORNIA (RHD) SCHILDE, VERZIERUNGEN UND ABDECKUNGEN TEILEDIAGRAMM")
-part-diagram-0148.webp "FERRARI CALIFORNIA (RHD) HAUPTKABELSTRÄGE TEILEDIAGRAMM")
-part-diagram-0149.webp "FERRARI CALIFORNIA (RHD) VERSCHIEDENE BEFESTIGUNGEN FÜR DAS ELEKTRISCHE SYSTEM TEILEDIAGRAMM")
-part-diagram-0150.webp "FERRARI CALIFORNIA (RHD) ELEKTRONISCHES MANAGEMENT (AUFHÄNGUNG) TEILEDIAGRAMM")
-part-diagram-0151.webp "FERRARI CALIFORNIA (RHD) STEUERGERÄTE FÜR DEN FAHRGASTRAUM TEILEDIAGRAMM")
-part-diagram-0152.webp "FERRARI CALIFORNIA (RHD) STEUERGERÄTE FÜR GEPÄCKRAUM TEILEDIAGRAMM")
-part-diagram-0153.webp "FERRARI CALIFORNIA (RHD) ALARM- UND WEGFAHRSPERRESYSTEM TEILEDIAGRAMM")
-part-diagram-0154.webp "FERRARI CALIFORNIA (RHD) INFOTAINMENT-SYSTEM TEILEDIAGRAMM")
-part-diagram-0155.webp "FERRARI CALIFORNIA (RHD) AUDIO-LAUTSPRECHERSYSTEM TEILEDIAGRAMM")
-part-diagram-0156.webp "FERRARI CALIFORNIA (RHD) SCHEIBENWISCHER, SCHEIBE UND HUPEN TEILEDIAGRAMM")
-part-diagram-0157.webp "FERRARI CALIFORNIA (RHD) KLEBEETIKETTEN UND PLAQUES TEILEDIAGRAMM")
-part-diagram-0999.webp "FERRARI CALIFORNIA (RHD) FARBCODES TEILEDIAGRAMM")
-part-diagram-0000.webp "FERRARI CALIFORNIA (RHD) ERSATZ-MONTAGEEINHEITEN TEILEDIAGRAMM")
-part-diagram-0001.webp "FERRARI CALIFORNIA (RHD) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0002.webp "FERRARI CALIFORNIA (RHD) KURBELWELLE, PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-0003.webp "FERRARI CALIFORNIA (RHD) RECHTER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0004.webp "FERRARI CALIFORNIA (RHD) LINKER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0005.webp "FERRARI CALIFORNIA (RHD) STEUERSYSTEM – NOCKENWELLEN UND VENTILE TEILEDIAGRAMM")
-part-diagram-0006.webp "FERRARI CALIFORNIA (RHD) TIMINGSYSTEM - ANTRIEB TEILEDIAGRAMM")
-part-diagram-0007.webp "FERRARI CALIFORNIA (RHD) KRAFTSTOFFPUMPE UND VERBINDUNGSROHRE TEILEDIAGRAMM")
