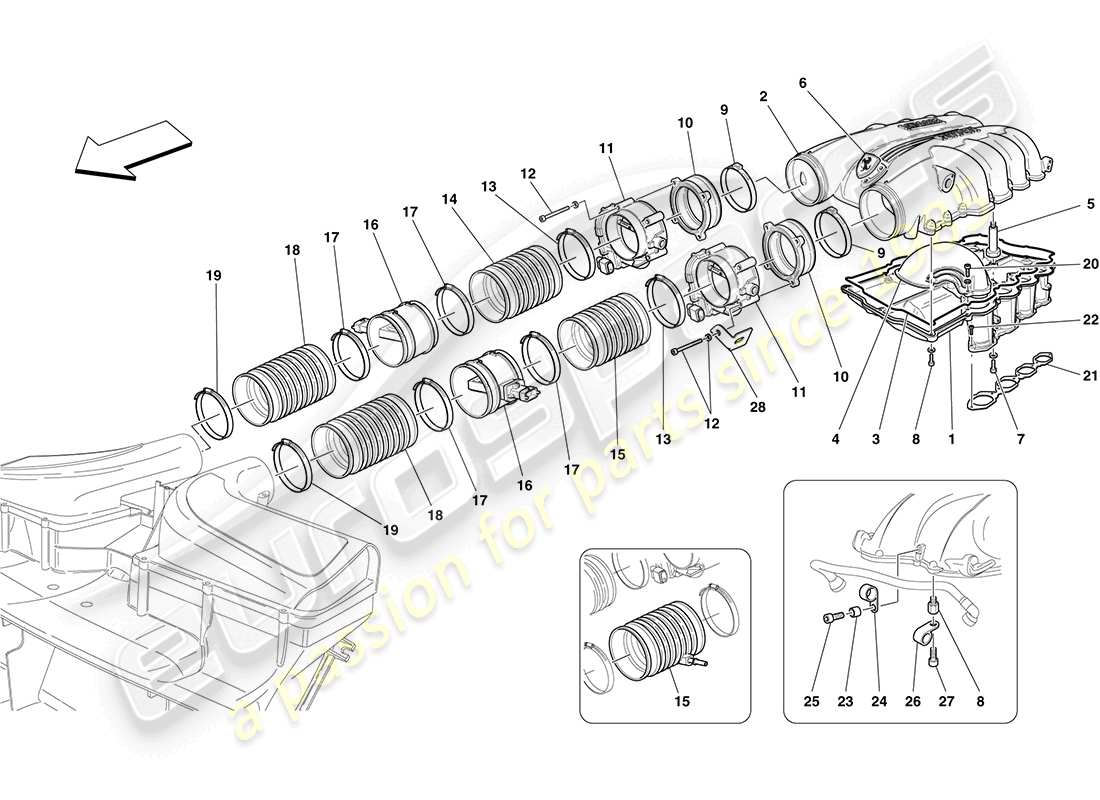

0013 - Ansaugkrümmer und Drosselklappengehäuse
Ferrari California (RHD) INTAKE MANIFOLD AND THROTTLE BODY Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 240055
Ansaugkrümmer
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 261827-
Ersetzung
Ersetzung
# 001
MPN: 261827
Ansaugkrümmer
aus £1.488,79
aus £1.488,79
Dieses Teil ersetzt die Teilenummer 240055
# 002
MPN: 250006
Abdeckung des Luftansaugkrümmers
aus £1.116,59
aus £1.116,59
# 003
MPN: 240064
Dichtung
aus £122,32
aus £122,32
# 004
MPN: 248283
RH TROMPETE
aus £90,54
aus £90,54
# 004
MPN: 248284
LINKE TROMPETE
aus £90,54
aus £90,54
# 005
MPN: 240812
SHIM
aus £204,35
aus £204,35
# 006
MPN: 240897
ÄSTHETISCHE KLEINE ABDECKUNG
aus £521,28
aus £521,28
# 007
MPN: 231620
SCHRAUBEN
-M6 X 25-
aus £0,53
aus £0,53
# 008
MPN: 214412
STEHBOLZEN
-Anwendbar ab Ass. Nr. 89946-
aus £6,84
aus £6,84
# 008
MPN: 231620
SCHRAUBEN
-M6 X 25- – Anwendbar bis Ass. Nr. 3}
aus £0,47
aus £0,47
# 008
MPN: 231620
SCHRAUBEN
-M6 X 25- – Anwendbar ab Ass. Nr. 3}
aus £0,48
aus £0,48
# 009
MPN: 190151
RINGKLEMME
aus £2,07
aus £2,07
Dieses Teil ersetzt die Teilenummer 204436
# 010
MPN: 240262
SHIM
aus £61,82
aus £61,82
Dieses Teil ersetzt die Teilenummer 195206, die wir auf Lager haben
# 011
MPN: 179912
Drosselklappengehäuse
aus £309,95
aus £309,95
# 012
MPN: 231624
SCHRAUBEN
aus £0,51
aus £0,51
# 013
MPN: 180046
RINGKLEMME
aus £1,29
aus £1,29
# 014
MPN: 249750
RECHTES VERBINDUNGSROHR
aus £157,71
aus £157,71
# 015
MPN: 249751
Linkes Verbindungsrohr
-Anwendbar bis Ass. Nr. 99023-
aus £60,29
aus £60,29
# 015
MPN: 272997
Linkes Verbindungsrohr
-Anwendbar ab Ass. Nr. 99024-
aus £26,76
aus £26,76
# 016
MPN: 228396
LUFTMASSENMESSER
aus £152,64
aus £152,64
# 017
MPN: 233490
KLEMME
aus £2,41
aus £2,41
# 018
MPN: 235755
VERBINDUNGSROHR
aus £23,74
aus £23,74
# 019
MPN: 196715
KLEMME
aus £2,94
aus £2,94
# 020
MPN: 245914
SCHRAUBEN
aus £0,51
aus £0,51
# 021
MPN: 228595
Dichtung
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 021
MPN: 253103
VERTEILERDICHTUNG
-Anwendbar nach Erschöpfung von 228595- -Anwendbar bis zur Erschöpfung-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 228595
# 021
MPN: 322055
Dichtung
-Anwendbar nach Erschöpfung von 253103-
aus £4,88
aus £4,88
Dieses Teil ersetzt die Teilenummer 253103
# 022
MPN: 231620
SCHRAUBEN
-M6 X 25-
aus £0,48
aus £0,48
# 023
MPN: 261854
BUCHSE
aus £2,12
aus £2,12
# 024
MPN: 244223
CLIP
aus £2,73
aus £2,73
# 025
MPN: 231620
SCHRAUBEN
-M6 X 25-
aus £0,54
aus £0,54
# 026
MPN: 244219
CLIP
aus £2,55
aus £2,55
# 027
MPN: 248334
SCHRAUBEN
aus £0,53
aus £0,53
# 028
MPN: 249878
Halterung
aus £3,72
aus £3,72
