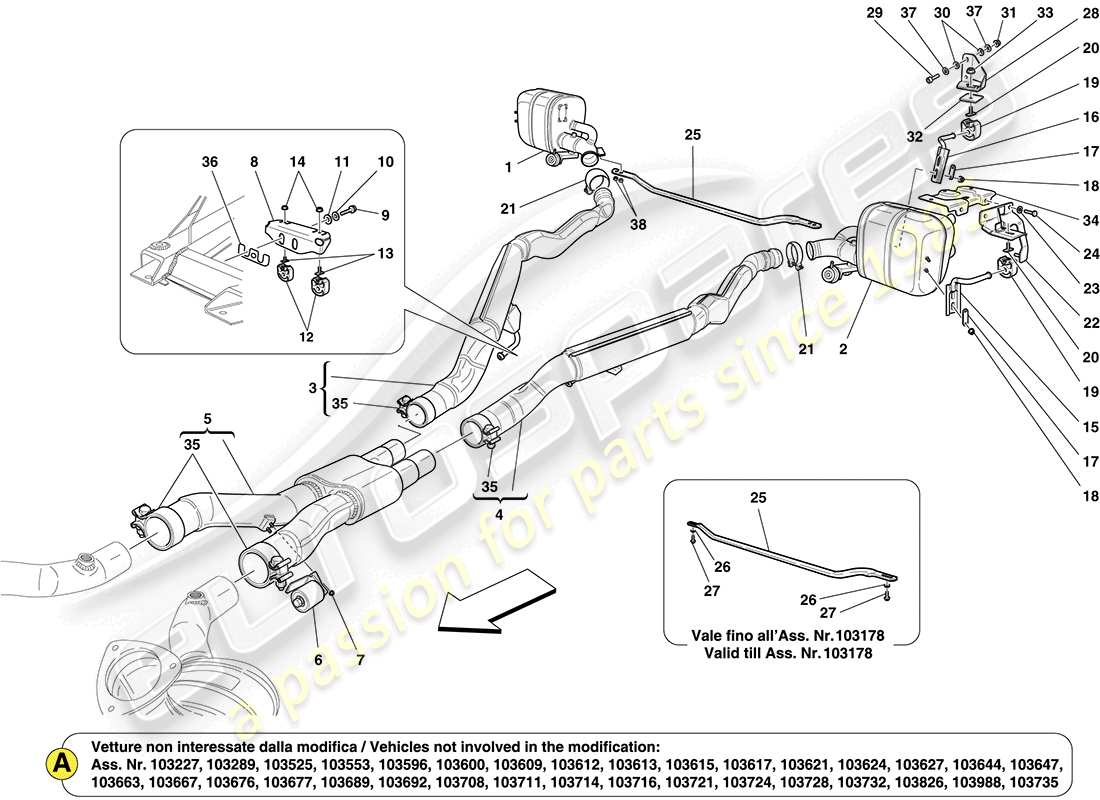

0016 - SCHALLDÄMPFER
Ferrari California (RHD) SILENCERS Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 250495
RECHTER HINTERER SCHALLDÄMPFER
-Als Paar ersetzen- -Gilt für DCT-F1-Getriebe (Nicht für mechanisches Getriebe)- -Gilt bis Ass. Nr. 87135- -Nicht mehr im Lieferumfang enthalten-
aus £1.140,06
aus £1.140,06
# 001
MPN: 253352
RECHTER HINTERER SCHALLDÄMPFER
-Gilt für DCT-F1-Getriebe (nicht für mechanisches Getriebe)- -Gilt ab Ass. Nr. 87136 bis Ass. Nr. 103178-
aus £757,83
aus £757,83
Dieses Teil ersetzt die Teilenummer 250495, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 001
MPN: 262792
RECHTER HINTERER SCHALLDÄMPFER
-Nicht für DCT-F1-Getriebe (Gilt für mechanisches Getriebe)-
aus £12.229,59
aus £12.229,59
# 001
MPN: 277778
RECHTER HINTERER SCHALLDÄMPFER
-Siehe Anmerkung A für Ass. Anzahl der Fahrzeuge, die von der Änderung nicht betroffen sind- -Gilt für DCT-F1-Getriebe (Nicht für mechanisches Getriebe)- -Gilt ab Ass. Nr. 103179-
aus £857,30
aus £857,30
# 002
MPN: 250498
HINTERER SCHALLDÄMPFER LINKS
-Als Paar ersetzen- -Gilt für DCT-F1-Getriebe (Nicht für mechanisches Getriebe)- -Gilt bis Ass. Nr. 87135- -Nicht mehr im Lieferumfang enthalten-
Ersetzung
Ersetzung
# 002
MPN: 253353
HINTERER SCHALLDÄMPFER LINKS
-Gilt für DCT-F1-Getriebe (nicht für mechanisches Getriebe)- -Gilt ab Ass. Nr. 87136 bis Ass. Nr. 103178-
aus £757,83
aus £757,83
Dieses Teil ersetzt die Teilenummer 250498 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 262793
HINTERER SCHALLDÄMPFER LINKS
-Nicht für DCT-F1-Getriebe (Gilt für mechanisches Getriebe)-
aus £3.101,84
aus £3.101,84
# 002
MPN: 277779
HINTERER SCHALLDÄMPFER LINKS
-Siehe Anmerkung A für Ass. Anzahl der Fahrzeuge, die von der Änderung nicht betroffen sind- -Gilt für DCT-F1-Getriebe (Nicht für mechanisches Getriebe)- -Gilt ab Ass. Nr. 103179-
aus £857,30
aus £857,30
# 003
MPN: 246651
RECHTE AUSPUFFVERLÄNGERUNG
-Gilt für DCT-F1-Getriebe (nicht für mechanisches Getriebe)- -Gilt bis Ass. Nr. 102220- -Gültig bis zur Erschöpfung-
aus £464,39
aus £464,39
Dieses Teil ersetzt die Teilenummer 263466 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 003
MPN: 263466
RECHTE AUSPUFFVERLÄNGERUNG
-Nicht für DCT-F1-Getriebe (Gilt für mechanisches Getriebe)-
Ersetzung
Ersetzung
# 003
MPN: 274774
RECHTE AUSPUFFVERLÄNGERUNG
-Gilt für DCT-F1-Getriebe (nicht für mechanisches Getriebe)- -Gilt ab Ass. Nr. 102221- – Anwendbar nach Erschöpfung von 246651-
aus £554,30
aus £554,30
Dieses Teil ersetzt die Teilenummer 246651, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 004
MPN: 246653
AUSPUFFVERLÄNGERUNG LINKS
-Gilt für DCT-F1-Getriebe (nicht für mechanisches Getriebe)- -Gilt bis Ass. Nr. 102220- -Gültig bis zur Erschöpfung-
aus £844,35
aus £844,35
Dieses Teil ersetzt die Teilenummer 263467
# 004
MPN: 263467
AUSPUFFVERLÄNGERUNG LINKS
-Nicht für DCT-F1-Getriebe (Gilt für mechanisches Getriebe)-
Ersetzung
Ersetzung
# 004
MPN: 274775
AUSPUFFVERLÄNGERUNG LINKS
-Gilt für DCT-F1-Getriebe (nicht für mechanisches Getriebe)- -Gilt ab Ass. Nr. 102221- – Anwendbar nach Erschöpfung von 246653-
aus £554,30
aus £554,30
Dieses Teil ersetzt die Teilenummer 246653, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 005
MPN: 251315
ZENTRALER KOMPENSATOR
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 254296-
Ersetzung
Ersetzung
# 005
MPN: 254296
ZENTRALER KOMPENSATOR
-Anwendbar bis Ass. Nr. 103178-
aus £464,62
aus £464,62
Dieses Teil ersetzt die Teilenummer 251315 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 005
MPN: 274511
ZENTRALER KOMPENSATOR
-Siehe Anmerkung A für Ass. Anzahl der Fahrzeuge, die von der Änderung nicht betroffen sind – -Gültig ab Ass. Nr. 103179-
aus £353,93
aus £353,93
# 006
MPN: 250669
PUFFER FÜR UNTERSTÜTZUNG
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 252174-
Ersetzung
Ersetzung
# 006
MPN: 252174
PUFFER FÜR UNTERSTÜTZUNG
-Anwendbar bis Ass. Nr. 107081-
aus £113,88
aus £113,88
Dieses Teil ersetzt die Teilenummer 250669
# 006
MPN: 291492
MONTAGEBUCHSE
-Anwendbar ab Ass. Nr. 107082-
aus £306,64
aus £306,64
# 007
MPN: 14059311
NUSS
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 14066021-
aus £0,53
aus £0,53
# 007
MPN: 14059311
NUSS
aus £0,53
aus £0,53
# 007
MPN: 14066021
NUSS
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 14059311-
aus £1,61
aus £1,61
Dieses Teil ersetzt die Teilenummer 14066017
# 008
MPN: 250765
Halterung
-Anwendbar bis Ass. Nr. 103178-
aus £27,55
aus £27,55
# 008
MPN: 283045
Halterung
-Siehe Anmerkung A für Ass. Anzahl der Fahrzeuge, die von der Änderung nicht betroffen sind – -Gültig ab Ass. Nr. 103179-
aus £78,75
aus £78,75
# 009
MPN: 16043524
SCHRAUBEN
aus £0,47
aus £0,47
# 010
MPN: 11193874
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 11193879, die wir auf Lager haben
# 011
MPN: 12647024
Scheibe
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 13578405-
Ersetzung
Ersetzung
# 011
MPN: 13578405
Scheibe
aus £0,54
aus £0,54
# 012
MPN: 239798
FLEXIBLE SCHALLDÄMPFER-MONTAGEBUCHSE
-Anwendbar bis Ass. Nr. 107081-
aus £40,36
aus £40,36
# 012
MPN: 289529
SCHALLDÄMPFER-MONTAGEBUCHSE
-Anwendbar ab Ass. Nr. 107082-
aus £14,05
aus £14,05
# 013
MPN: 250222
SCHRAUBE MIT VIERKANTKOPF
aus £1,64
aus £1,64
# 014
MPN: 14058421
NUSS
aus £0,82
aus £0,82
Dieses Teil ersetzt die Teilenummer 14075721
# 015
MPN: 250506
RECHTE SEITLICHE HALTERUNG
-Anwendbar bis Ass. Nr. 104981-
aus £105,80
aus £105,80
# 015
MPN: 250507
LINKE SEITENHALTERUNG
-Anwendbar bis Ass. Nr. 104981-
aus £105,80
aus £105,80
# 015
MPN: 287982
RECHTE SEITLICHE HALTERUNG
-Anwendbar ab Ass. Nr. 104982-
aus £277,33
aus £277,33
# 015
MPN: 287983
LINKE SEITLICHE HALTERUNG
-Anwendbar ab Ass. Nr. 104982-
aus £277,33
aus £277,33
# 016
MPN: 250499
RECHTE HINTERE HALTERUNG
-Anwendbar bis Ass. Nr. 104981-
aus £126,21
aus £126,21
# 016
MPN: 250505
Linke hintere Halterung
-Anwendbar bis Ass. Nr. 104981-
aus £229,47
aus £229,47
# 016
MPN: 287984
RECHTE HINTERE HALTERUNG
-Anwendbar ab Ass. Nr. 104982-
aus £277,33
aus £277,33
# 016
MPN: 287985
Linke hintere Halterung
-Anwendbar ab Ass. Nr. 104982-
aus £277,33
aus £277,33
# 017
MPN: 240597
PLATTE
aus £5,78
aus £5,78
# 018
MPN: 14059311
NUSS
aus £0,51
aus £0,51
# 019
MPN: 239798
FLEXIBLE SCHALLDÄMPFER-MONTAGEBUCHSE
-Anwendbar bis Ass. Nr. 107081-
aus £40,36
aus £40,36
# 019
MPN: 289529
SCHALLDÄMPFER-MONTAGEBUCHSE
-Anwendbar ab Ass. Nr. 107082-
aus £14,05
aus £14,05
# 020
MPN: 250222
SCHRAUBE MIT VIERKANTKOPF
aus £1,55
aus £1,55
# 021
MPN: 229100
KUGELFÖRMIGE KLEMME
aus £23,55
aus £23,55
# 022
MPN: 244297
RECHTE SCHALLDÄMPFERHALTERUNG
aus £53,55
aus £53,55
# 022
MPN: 244298
Linke Schalldämpferhalterung
aus £93,51
aus £93,51
# 023
MPN: 11193874
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 11193879, die wir auf Lager haben
# 024
MPN: 16043524
SCHRAUBEN
aus £0,47
aus £0,47
# 025
MPN: 240445
Schalldämpfer-Querträger
-Gilt für DCT-F1-Getriebe (nicht für mechanisches Getriebe)- -Nicht für CINA, USA, CDN, J, GD, USA LIGHT- -Gilt bis Ass. Nr. 89388-
aus £106,79
aus £106,79
# 025
MPN: 240445
Schalldämpfer-Querträger
-Anwendbar für DCT-F1-Getriebe (nicht für mechanisches Getriebe)- -Anwendbar für CINA, USA, CDN, J, USA LIGHT- -Anwendbar bis Ass. Nr. 90608-
aus £106,79
aus £106,79
# 025
MPN: 240445
Schalldämpfer-Querträger
-Gilt für DCT-F1-Getriebe (nicht für mechanisches Getriebe)- -Gilt für GD- -Gilt bis Ass. Nr. 91552-
aus £106,79
aus £106,79
# 025
MPN: 240445
Schalldämpfer-Querträger
-Gilt für mechanische Getriebe-
aus £106,79
aus £106,79
# 025
MPN: 264074
Schalldämpfer-Querträger
-Gilt für DCT-F1-Getriebe (nicht für mechanisches Getriebe)- -Nicht für CINA, USA, CDN, J, GD, USA LIGHT- -Gilt ab Ass. Nr. 89389 bis Ass. Nr. 103178-
aus £192,36
aus £192,36
Dieses Teil ersetzt die Teilenummer 263185
# 025
MPN: 264074
Schalldämpfer-Querträger
-Anwendbar für DCT-F1-Getriebe (nicht für mechanisches Getriebe)- -Anwendbar für CINA, USA, CDN, J, USA LIGHT- -Anwendbar ab Ass. Nr. 90609 bis Ass. Nr. 103178-
aus £192,36
aus £192,36
Dieses Teil ersetzt die Teilenummer 263185
# 025
MPN: 264074
Schalldämpfer-Querträger
-Anwendbar für DCT-F1-Getriebe (Nicht für mechanisches Getriebe)- -Anwendbar für GD- -Anwendbar ab Ass. Nr. 91553 bis Ass. Nr. 103178-
aus £192,36
aus £192,36
Dieses Teil ersetzt die Teilenummer 263185
# 025
MPN: 264074
Schalldämpfer-Querträger
-Anwendbar bis Ass. Nr. 103178- -Nicht für mechanisches Getriebe-
aus £192,36
aus £192,36
Dieses Teil ersetzt die Teilenummer 263185
# 025
MPN: 277829
Schalldämpfer-Querträger
-Siehe Anmerkung A für Ass. Anzahl der Fahrzeuge, die von der Änderung nicht betroffen sind – -Gültig ab Ass. Nr. 103179- -Nicht mehr lieferbar- -Ersetzt durch 288137-
Ersetzung
Ersetzung
# 025
MPN: 288137
Schalldämpfer-Querträger
-Siehe Anmerkung A für Ass. Anzahl der Fahrzeuge, die von der Änderung nicht betroffen sind – -Gültig ab Ass. Nr. 103179-
aus £34,13
aus £34,13
Dieses Teil ersetzt die Teilenummer 277829 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 026
MPN: 11193974
Scheibe
-Anwendbar bis Ass. Nr. 103178-
aus £0,26
aus £0,26
# 027
MPN: 16043224
SCHRAUBEN
-Anwendbar bis Ass. Nr. 103178-
aus £0,53
aus £0,53
# 028
MPN: 240582
RECHTE HECKSCHALLDÄMPFERHALTERUNG
aus £16,05
aus £16,05
# 028
MPN: 240583
LINKE HECKSCHALLDÄMPFERHALTERUNG
aus £16,05
aus £16,05
# 029
MPN: 16043524
SCHRAUBEN
aus £0,47
aus £0,47
# 030
MPN: 11193874
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 11193879, die wir auf Lager haben
# 031
MPN: 14040711
NUSS
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 14040715
# 031
MPN: 16100824
NUSS
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 14040711-
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 16100814 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 032
MPN: 240598
PLATTE
aus £7,71
aus £7,71
Dieses Teil ersetzt die Teilenummer 799014
# 033
MPN: 14058421
NUSS
aus £0,82
aus £0,82
Dieses Teil ersetzt die Teilenummer 14075721
# 034
MPN: 80955200
HINTERE SCHALLDÄMPFERHALTERUNG
aus £256,48
aus £256,48
# 035
MPN: 185307
KLEMME
aus £14,90
aus £14,90
Dieses Teil ersetzt die Teilenummer 173896
# 036
MPN: 272534
SHIM
aus £3,57
aus £3,57
# 037
MPN: 12642024
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12642020 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 038
MPN: 14066021
NUSS
-Anwendbar ab Ass. Nr. 103179-
aus £1,61
aus £1,61
Dieses Teil ersetzt die Teilenummer 14066017
-part-diagram-0017.webp "FERRARI CALIFORNIA (RHD) WÄRMETAUSCHER TEILEDIAGRAMM")
-part-diagram-0018.webp "FERRARI CALIFORNIA (RHD) DAMPFÖLRÜCKGEWINNUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-0019.webp "FERRARI CALIFORNIA (RHD) SCHMIERUNG: KREIS UND PICKUP TEILEDIAGRAMM")
-part-diagram-0020.webp "FERRARI CALIFORNIA (RHD) SCHMIERUNG: PUMPE UND FILTER TEILEDIAGRAMM")
-part-diagram-0021.webp "FERRARI CALIFORNIA (RHD) KÜHLUNG: WASSERPUMPE TEILEDIAGRAMM")
-part-diagram-0022.webp "FERRARI CALIFORNIA (RHD) KÜHLUNG: HEIZKÖRPER UND LUFTKANÄLE TEILEDIAGRAMM")
-part-diagram-0023.webp "FERRARI CALIFORNIA (RHD) KÜHLUNG: SAMMELBEHÄLTER UND ROHRE TEILEDIAGRAMM")
-part-diagram-0024.webp "FERRARI CALIFORNIA (RHD) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0025.webp "FERRARI CALIFORNIA (RHD) EXTERNE GETRIEBESTEUERUNGEN TEILEDIAGRAMM")
-part-diagram-0026.webp "FERRARI CALIFORNIA (RHD) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0027.webp "FERRARI CALIFORNIA (RHD) GETRIEBE-REPARATURSATZ TEILEDIAGRAMM")
-part-diagram-0028.webp "FERRARI CALIFORNIA (RHD) GETRIEBEÖLSCHMIER- UND KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-0029.webp "FERRARI CALIFORNIA (RHD) GETRIEBEÖLSCHMIER- UND KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-0030.webp "FERRARI CALIFORNIA (RHD) GETRIEBESCHMIERUNG UND KÜHLKREISLAUF TEILEDIAGRAMM")
-part-diagram-0031.webp "FERRARI CALIFORNIA (RHD) MANUELLE DCT-GETRIEBE-ENTRIEGELUNGSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0032.webp "FERRARI CALIFORNIA (RHD) ÜBERTRAGUNGSROHR TEILEDIAGRAMM")
-part-diagram-0033.webp "FERRARI CALIFORNIA (RHD) DIFFERENTIAL- UND HINTERACHSWELLEN TEILEDIAGRAMM")
-part-diagram-0034.webp "FERRARI CALIFORNIA (RHD) SERVOLENKUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-0035.webp "FERRARI CALIFORNIA (RHD) KOMPLETTE PEDALBOARD-BAUGRUPPE TEILEDIAGRAMM")
-part-diagram-0036.webp "FERRARI CALIFORNIA (RHD) KOMPLETTE PEDALBOARD-BAUGRUPPE TEILEDIAGRAMM")
-part-diagram-0037.webp "FERRARI CALIFORNIA (RHD) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0038.webp "FERRARI CALIFORNIA (RHD) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0039.webp "FERRARI CALIFORNIA (RHD) KOMPONENTEN DES VORDERRADBREMSSYSTEMS TEILEDIAGRAMM")
-part-diagram-0040.webp "FERRARI CALIFORNIA (RHD) KOMPONENTEN DES HINTERRADBREMSSYSTEMS TEILEDIAGRAMM")
-part-diagram-0041.webp "FERRARI CALIFORNIA (RHD) FESTSTELLBREMSE TEILEDIAGRAMM")
-part-diagram-0042.webp "FERRARI CALIFORNIA (RHD) LENKGEHÄUSE UND SERVOLENKPUMPE TEILEDIAGRAMM")
-part-diagram-0043.webp "FERRARI CALIFORNIA (RHD) LENKSÄULENBAUGRUPPE UND LENKRAD TEILEDIAGRAMM")
-part-diagram-0044.webp "FERRARI CALIFORNIA (RHD) KOMPONENTEN DES VORDEREN STOSSDÄMPFERS TEILEDIAGRAMM")
-part-diagram-0045.webp "FERRARI CALIFORNIA (RHD) VORDERRADAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-0046.webp "FERRARI CALIFORNIA (RHD) KOMPONENTEN DES HINTEREN STOSSDÄMPFERS TEILEDIAGRAMM")
-part-diagram-0047.webp "FERRARI CALIFORNIA (RHD) HINTERRADAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-0048.webp "FERRARI CALIFORNIA (RHD) RÄDER UND REIFEN TEILEDIAGRAMM")
-part-diagram-0049.webp "FERRARI CALIFORNIA (RHD) REIFENDRUCKKONTROLLSYSTEM TEILEDIAGRAMM")
-part-diagram-0050.webp "FERRARI CALIFORNIA (RHD) BATTERIE TEILEDIAGRAMM")
-part-diagram-0051.webp "FERRARI CALIFORNIA (RHD) LICHTMASCHINE, ANLASSER UND AC-KOMPRESSOR TEILEDIAGRAMM")
-part-diagram-0052.webp "FERRARI CALIFORNIA (RHD) AC-EINHEIT: KOMPONENTEN IM MOTORRAUM TEILEDIAGRAMM")
-part-diagram-0053.webp "FERRARI CALIFORNIA (RHD) AC-EINHEIT: KOMPONENTEN IM MOTORRAUM TEILEDIAGRAMM")
-part-diagram-0054.webp "FERRARI CALIFORNIA (RHD) AC-EINHEIT: DASHBOARD-KOMPONENTEN TEILEDIAGRAMM")
-part-diagram-0055.webp "FERRARI CALIFORNIA (RHD) AC-EINHEIT: VERTEILUNG TEILEDIAGRAMM")
-part-diagram-0056.webp "FERRARI CALIFORNIA (RHD) STANDARDZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0100.webp "FERRARI CALIFORNIA (RHD) KAROSSERIE UND AUSSENVERKLEIDUNG VORNE TEILEDIAGRAMM")
-part-diagram-0101.webp "FERRARI CALIFORNIA (RHD) VORDERE KAROSSERIE UND AUßENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0102.webp "FERRARI CALIFORNIA (RHD) MITTELKAROSSERIE UND AUßENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0103.webp "FERRARI CALIFORNIA (RHD) MITTELKAROSSERIE UND AUßENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0104.webp "FERRARI CALIFORNIA (RHD) HECKKAROSSERIE UND AUßENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0105.webp "FERRARI CALIFORNIA (RHD) HECKKAROSSERIE UND AUßENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0106.webp "FERRARI CALIFORNIA (RHD) FRONTSTRUKTUREN UND CHASSIS-KASTENABSCHNITTE TEILEDIAGRAMM")
-part-diagram-0107.webp "FERRARI CALIFORNIA (RHD) FRONTSTRUKTUREN UND CHASSIS-KASTENABSCHNITTE TEILEDIAGRAMM")
-part-diagram-0108.webp "FERRARI CALIFORNIA (RHD) MITTELSTRUKTUREN UND CHASSIS-KASTENABSCHNITTE TEILEDIAGRAMM")
-part-diagram-0109.webp "FERRARI CALIFORNIA (RHD) MITTELSTRUKTUREN UND CHASSIS-KASTENABSCHNITTE TEILEDIAGRAMM")
-part-diagram-0110.webp "FERRARI CALIFORNIA (RHD) HECKSTRUKTUREN UND CHASSIS-KASTENABSCHNITTE TEILEDIAGRAMM")
-part-diagram-0111.webp "FERRARI CALIFORNIA (RHD) HECKSTRUKTUREN UND CHASSIS-KASTENABSCHNITTE TEILEDIAGRAMM")
-part-diagram-0112.webp "FERRARI CALIFORNIA (RHD) UNTERBODENSCHUTZE UND FLACHE UNTERBODENABSCHNITTE TEILEDIAGRAMM")
-part-diagram-0113.webp "FERRARI CALIFORNIA (RHD) RADHÄUSER UND TÜREN TEILEDIAGRAMM")
-part-diagram-0114.webp "FERRARI CALIFORNIA (RHD) FRONTSTOßSTANGE TEILEDIAGRAMM")
-part-diagram-0115.webp "FERRARI CALIFORNIA (RHD) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-0116.webp "FERRARI CALIFORNIA (RHD) SCHALLDÄMPFUNG IM FAHRZEUG TEILEDIAGRAMM")
-part-diagram-0117.webp "FERRARI CALIFORNIA (RHD) HITZESCHILDE IM FAHRZEUG TEILEDIAGRAMM")
-part-diagram-0118.webp "FERRARI CALIFORNIA (RHD) PASSAGIERRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0119.webp "FERRARI CALIFORNIA (RHD) GEPÄCKRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0120.webp "FERRARI CALIFORNIA (RHD) GEPÄCKRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0121.webp "FERRARI CALIFORNIA (RHD) DACHHIMMELVERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0122.webp "FERRARI CALIFORNIA (RHD) ELEKTRISCHES DACH: ÜBERROLLBAR UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0123.webp "FERRARI CALIFORNIA (RHD) ELEKTRISCHES DACH: VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0124.webp "FERRARI CALIFORNIA (RHD) ELEKTRISCHES DACH: KINEMATIK TEILEDIAGRAMM")
-part-diagram-0125.webp "FERRARI CALIFORNIA (RHD) ELEKTRISCHES DACH: STRUKTUR TEILEDIAGRAMM")
-part-diagram-0126.webp "FERRARI CALIFORNIA (RHD) ELEKTRISCHES DACH: HYDRAULIK TEILEDIAGRAMM")
-part-diagram-0127.webp "FERRARI CALIFORNIA (RHD) VORDERDECKEL TEILEDIAGRAMM")
-part-diagram-0128.webp "FERRARI CALIFORNIA (RHD) HINTERER DECKEL TEILEDIAGRAMM")
-part-diagram-0129.webp "FERRARI CALIFORNIA (RHD) KRAFTSTOFFEINFÜLLKLAPPE UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-0130.webp "FERRARI CALIFORNIA (RHD) VORDERTÜREN: VERZIERUNG TEILEDIAGRAMM")
-part-diagram-0131.webp "FERRARI CALIFORNIA (RHD) HAUSTÜREN: MECHANISMEN TEILEDIAGRAMM")
-part-diagram-0132.webp "FERRARI CALIFORNIA (RHD) ELEKTRISCHE FENSTERHEBER UND RÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-0133.webp "FERRARI CALIFORNIA (RHD) BILDSCHIRME, FENSTER UND DICHTUNGEN TEILEDIAGRAMM")
-part-diagram-0134.webp "FERRARI CALIFORNIA (RHD) VORDERSITZ – SICHERHEITSGURTE TEILEDIAGRAMM")
-part-diagram-0135.webp "FERRARI CALIFORNIA (RHD) VORDERSITZ – VERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0136.webp "FERRARI CALIFORNIA (RHD) VORDERSITZ – RENNSITZ TEILEDIAGRAMM")
-part-diagram-0137.webp "FERRARI CALIFORNIA (RHD) MITTELTUNNEL UND ZUBEHÖREINHEIT TEILEDIAGRAMM")
-part-diagram-0138.webp "FERRARI CALIFORNIA (RHD) INNENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0139.webp "FERRARI CALIFORNIA (RHD) ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-0140.webp "FERRARI CALIFORNIA (RHD) HANDSCHUHFACH TEILEDIAGRAMM")
-part-diagram-0141.webp "FERRARI CALIFORNIA (RHD) AIRBAG-SYSTEM TEILEDIAGRAMM")
-part-diagram-0142.webp "FERRARI CALIFORNIA (RHD) AIRBAG-SYSTEM TEILEDIAGRAMM")
-part-diagram-0143.webp "FERRARI CALIFORNIA (RHD) INTERNE PASSAGIERABTEILDIENSTLEISTUNGEN TEILEDIAGRAMM")
-part-diagram-0144.webp "FERRARI CALIFORNIA (RHD) SCHEINWERFER TEILEDIAGRAMM")
-part-diagram-0145.webp "FERRARI CALIFORNIA (RHD) RÜCKLEUCHTEN TEILEDIAGRAMM")
-part-diagram-0146.webp "FERRARI CALIFORNIA (RHD) SCHILDE, VERZIERUNGEN UND ABDECKUNGEN TEILEDIAGRAMM")
-part-diagram-0147.webp "FERRARI CALIFORNIA (RHD) SCHILDE, VERZIERUNGEN UND ABDECKUNGEN TEILEDIAGRAMM")
-part-diagram-0148.webp "FERRARI CALIFORNIA (RHD) HAUPTKABELSTRÄGE TEILEDIAGRAMM")
-part-diagram-0149.webp "FERRARI CALIFORNIA (RHD) VERSCHIEDENE BEFESTIGUNGEN FÜR DAS ELEKTRISCHE SYSTEM TEILEDIAGRAMM")
-part-diagram-0150.webp "FERRARI CALIFORNIA (RHD) ELEKTRONISCHES MANAGEMENT (AUFHÄNGUNG) TEILEDIAGRAMM")
-part-diagram-0151.webp "FERRARI CALIFORNIA (RHD) STEUERGERÄTE FÜR DEN FAHRGASTRAUM TEILEDIAGRAMM")
-part-diagram-0152.webp "FERRARI CALIFORNIA (RHD) STEUERGERÄTE FÜR GEPÄCKRAUM TEILEDIAGRAMM")
-part-diagram-0153.webp "FERRARI CALIFORNIA (RHD) ALARM- UND WEGFAHRSPERRESYSTEM TEILEDIAGRAMM")
-part-diagram-0154.webp "FERRARI CALIFORNIA (RHD) INFOTAINMENT-SYSTEM TEILEDIAGRAMM")
-part-diagram-0155.webp "FERRARI CALIFORNIA (RHD) AUDIO-LAUTSPRECHERSYSTEM TEILEDIAGRAMM")
-part-diagram-0156.webp "FERRARI CALIFORNIA (RHD) SCHEIBENWISCHER, SCHEIBE UND HUPEN TEILEDIAGRAMM")
-part-diagram-0157.webp "FERRARI CALIFORNIA (RHD) KLEBEETIKETTEN UND PLAQUES TEILEDIAGRAMM")
-part-diagram-0999.webp "FERRARI CALIFORNIA (RHD) FARBCODES TEILEDIAGRAMM")
-part-diagram-0000.webp "FERRARI CALIFORNIA (RHD) ERSATZ-MONTAGEEINHEITEN TEILEDIAGRAMM")
-part-diagram-0001.webp "FERRARI CALIFORNIA (RHD) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0002.webp "FERRARI CALIFORNIA (RHD) KURBELWELLE, PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-0003.webp "FERRARI CALIFORNIA (RHD) RECHTER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0004.webp "FERRARI CALIFORNIA (RHD) LINKER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0005.webp "FERRARI CALIFORNIA (RHD) STEUERSYSTEM – NOCKENWELLEN UND VENTILE TEILEDIAGRAMM")
-part-diagram-0006.webp "FERRARI CALIFORNIA (RHD) TIMINGSYSTEM - ANTRIEB TEILEDIAGRAMM")
-part-diagram-0007.webp "FERRARI CALIFORNIA (RHD) KRAFTSTOFFPUMPE UND VERBINDUNGSROHRE TEILEDIAGRAMM")
-part-diagram-0008.webp "FERRARI CALIFORNIA (RHD) TREIBSTOFFTANK TEILEDIAGRAMM")
-part-diagram-0009.webp "FERRARI CALIFORNIA (RHD) KONTROLLSYSTEM FÜR VERDAMPFUNGSEMISSIONEN TEILEDIAGRAMM")
-part-diagram-0010.webp "FERRARI CALIFORNIA (RHD) RECHTES EINSPRITZSYSTEM – ZÜNDUNG TEILEDIAGRAMM")
-part-diagram-0011.webp "FERRARI CALIFORNIA (RHD) LINKES EINSPRITZSYSTEM – ZÜNDUNG TEILEDIAGRAMM")
-part-diagram-0012.webp "FERRARI CALIFORNIA (RHD) SEKUNDÄRLUFTSYSTEM TEILEDIAGRAMM")
-part-diagram-0013.webp "FERRARI CALIFORNIA (RHD) ANSAUGKRÜMMER UND DROSSELKLAPPENGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0014.webp "FERRARI CALIFORNIA (RHD) LUFTFILTER, LUFTEINLASS UND KANÄLE TEILEDIAGRAMM")
-part-diagram-0015.webp "FERRARI CALIFORNIA (RHD) VORKATALYTISCHE KONVERTER UND KATALYTISCHE KONVERTER TEILEDIAGRAMM")
