0052 - AC-EINHEIT: KOMPONENTEN IM MOTORRAUM

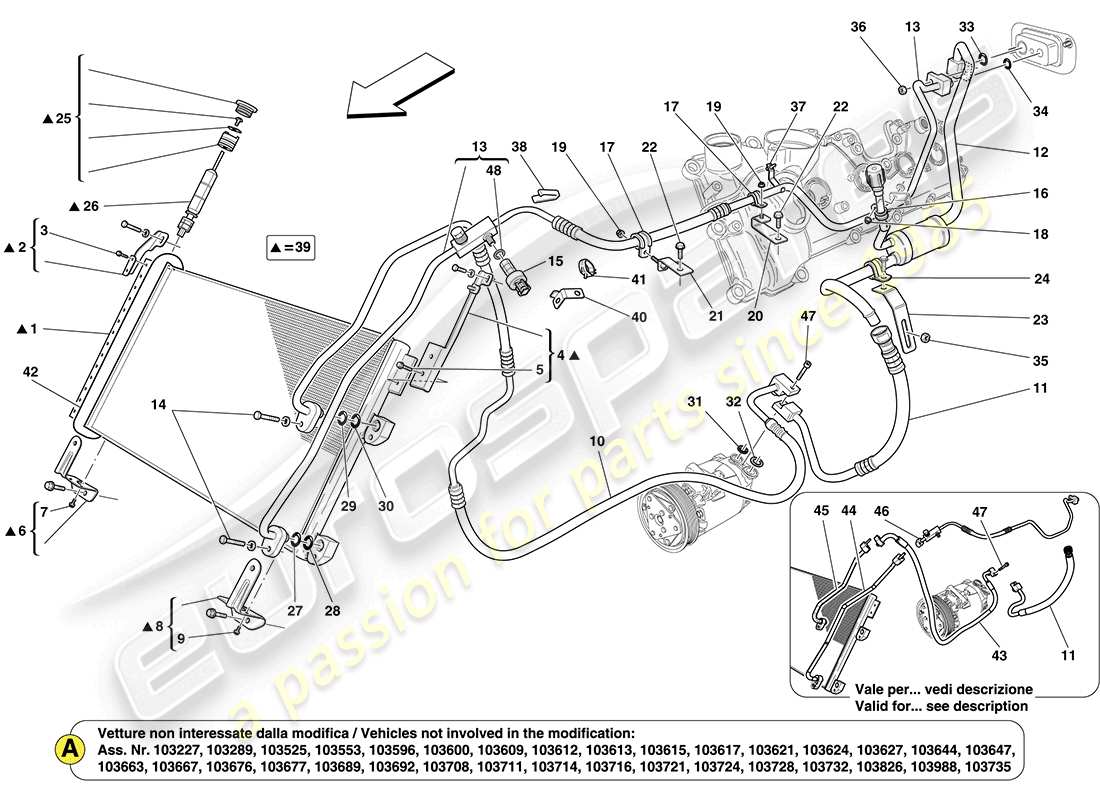

Ferrari California (USA) AC UNIT: COMPONENTS IN ENGINE COMPARTMENT Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 240590
AC-KONDENSATOR
-Nach Erschöpfung ersetzt durch 240589 ref. 39- -Gültig bis zur Erschöpfung-
aus £246,52
aus £246,52
# 002
MPN: 254352
KOMPLETTE RECHTE OBERE HALTERUNG
aus £104,35
aus £104,35
Dieses Teil ersetzt die Teilenummer 235302
# 003
MPN: 242618
SCHRAUBEN
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 829172-
Ersetzung
Ersetzung
# 003
MPN: 829172
SCHRAUBEN
aus £0,80
aus £0,80
Dieses Teil ersetzt die Teilenummer 242618
# 004
MPN: 254353
KOMPLETTE LINKE OBERE HALTERUNG
aus £104,35
aus £104,35
Dieses Teil ersetzt die Teilenummer 240591
# 005
MPN: 242618
SCHRAUBEN
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 829172-
Ersetzung
Ersetzung
# 005
MPN: 829172
SCHRAUBEN
aus £0,80
aus £0,80
Dieses Teil ersetzt die Teilenummer 242618
# 006
MPN: 254354
KOMPLETTE RECHTE UNTERE HALTERUNG
aus £102,54
aus £102,54
Dieses Teil ersetzt die Teilenummer 240592
# 007
MPN: 242618
SCHRAUBEN
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 829172-
Ersetzung
Ersetzung
# 007
MPN: 829172
SCHRAUBEN
aus £0,80
aus £0,80
Dieses Teil ersetzt die Teilenummer 242618
# 008
MPN: 254355
KOMPLETTE LINKE UNTERE HALTERUNG
aus £102,54
aus £102,54
Dieses Teil ersetzt die Teilenummer 240593
# 009
MPN: 242618
SCHRAUBEN
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 829172-
Ersetzung
Ersetzung
# 009
MPN: 829172
SCHRAUBEN
aus £0,80
aus £0,80
Dieses Teil ersetzt die Teilenummer 242618
# 010
MPN: 238503
ROHR VOM KOMPRESSOR ZUM KONDENSATOR
-Anwendbar bis Ass. Nr. 103178-
aus £217,26
aus £217,26
# 011
MPN: 241438
ROHR-AC-KOMPRESSOR
-Anwendbar bis Ass. Nr. 103178-
aus £139,99
aus £139,99
# 011
MPN: 278026
AC-KOMPRESSORROHR
-Siehe Anmerkung A für Ass. Anzahl der Fahrzeuge, die von der Änderung nicht betroffen sind – -Gültig ab Ass. Nr. 103179-
aus £104,29
aus £104,29
# 012
MPN: 238501
ROHR HVAC-KOMPRESSOR
aus £85,17
aus £85,17
# 013
MPN: 238502
HVAC-KONDENSATORROHR
-Anwendbar bis Ass. Nr. 89222-
Ersetzung
Ersetzung
# 013
MPN: 258885
HVAC-KONDENSATORROHR
-Anwendbar ab Ass. Nr. 89223-
aus £395,94
aus £395,94
Dieses Teil ersetzt die Teilenummer 238502
# 014
MPN: 13832411
SCHRAUBEN
aus £0,47
aus £0,47
# 015
MPN: 80552400
DRUCKWANDLER
aus £45,64
aus £45,64
# 016
MPN: 10441290
HALTERUNG MIT HÜLSE
-Anwendbar bis Ass. Nr. 89222-
aus £0,47
aus £0,47
# 017
MPN: 10441490
HALTERUNG MIT HÜLSE
-Anwendbar bis Ass. Nr. 89222-
aus £0,47
aus £0,47
# 018
MPN: 14065921
NUSS
aus £0,47
aus £0,47
# 019
MPN: 14059111
NUSS
-Anwendbar bis Ass. Nr. 89222-
aus £0,47
aus £0,47
# 020
MPN: 244753
HINTERE HOCHDRUCKROHRHALTERUNG
-Anwendbar bis Ass. Nr. 89222-
aus £13,46
aus £13,46
# 021
MPN: 244759
VORDERE HOCHDRUCKROHRHALTERUNG
-Anwendbar bis Ass. Nr. 89222-
aus £11,50
aus £11,50
# 022
MPN: 16285127
SCHRAUBEN
-Anwendbar bis Ass. Nr. 89222-
aus £0,47
aus £0,47
# 023
MPN: 244755
NIEDERDRUCKROHRHALTERUNG
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 255846-
Ersetzung
Ersetzung
# 023
MPN: 255846
NIEDERDRUCKROHRHALTERUNG
-Anwendbar bis Ass. Nr. 103178-
aus £7,13
aus £7,13
Dieses Teil ersetzt die Teilenummer 244755
# 023
MPN: 272870
NIEDERDRUCKROHRHALTERUNG
-Siehe Anmerkung A für Ass. Anzahl der Fahrzeuge, die von der Änderung nicht betroffen sind – -Gültig ab Ass. Nr. 103179-
aus £7,66
aus £7,66
# 024
MPN: 10441590
HALTERUNG MIT HÜLSE
-Anwendbar bis Ass. Nr. 89222-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10113600
# 025
MPN: 254356
ENTWÄSSERUNGSFILTER-KIT
aus £60,03
aus £60,03
# 026
MPN: 254649
ENTWÄSSERUNGSFILTER
aus £190,64
aus £190,64
Dieses Teil ersetzt die Teilenummer 254259
# 027
MPN: 68392000
ODER DICHTUNG
aus £2,38
aus £2,38
# 028
MPN: 68392100
ODER DICHTUNG
aus £2,38
aus £2,38
# 029
MPN: 66309700
ODER DICHTUNG
aus £6,27
aus £6,27
# 030
MPN: 68392700
ODER DICHTUNG
aus £2,38
aus £2,38
# 031
MPN: 67085400
ODER DICHTUNG
aus £7,68
aus £7,68
# 032
MPN: 67085300
ODER DICHTUNG
-Gültig bis zur Erschöpfung-
aus £15,78
aus £15,78
Dieses Teil ersetzt die Teilenummer 10878180
# 032
MPN: 82068100
ODER DICHTUNG
-Anwendbar nach Erschöpfung von 67085300-
aus £9,28
aus £9,28
Dieses Teil ersetzt die Teilenummer 67085300
# 033
MPN: 82068100
ODER DICHTUNG
aus £9,28
aus £9,28
Dieses Teil ersetzt die Teilenummer 67085300
# 034
MPN: 82068300
ODER DICHTUNG
aus £20,61
aus £20,61
Dieses Teil ersetzt die Teilenummer 10877887
# 035
MPN: 14059114
NUSS
aus £0,47
aus £0,47
# 036
MPN: 14040714
NUSS
aus £0,53
aus £0,53
# 037
MPN: 82040100
ROHRHALTERUNG
-Anwendbar bis Ass. Nr. 89222-
aus £10,01
aus £10,01
# 038
MPN: 234286
CLIP
-Anwendbar bis Ass. Nr. 89222-
aus £0,82
aus £0,82
# 038
MPN: 258886
CLIP
-Anwendbar ab Ass. Nr. 89223-
aus £1,73
aus £1,73
# 039
MPN: 240589
AC-KONDENSATOR KOMPLETT MIT FILTER UND HALTERUNGEN
– Anwendbar nach Erschöpfung von 240590, Ref. 1-
aus £607,40
aus £607,40
# 040
MPN: 275774
Halterung
-Gilt für HELE-
aus £5,98
aus £5,98
# 041
MPN: 224878
CLIP
-Gilt für HELE-
aus £1,09
aus £1,09
# 042
MPN: 235734
GUMMISCHEIBE
aus £6,71
aus £6,71
# 043
MPN: 273950
ROHRKOMPRESSOR-TRENNER
-Siehe Anmerkung A für Ass. Anzahl der Fahrzeuge, die von der Änderung nicht betroffen sind – -Gültig ab Ass. Nr. 103179-
aus £83,92
aus £83,92
# 044
MPN: 273951
ROHR VOM TRENNER ZUM KONDENSATOR
-Siehe Anmerkung A für Ass. Anzahl der Fahrzeuge, die von der Änderung nicht betroffen sind – -Gültig ab Ass. Nr. 103179-
aus £57,89
aus £57,89
# 045
MPN: 273952
ROHR VOM KONDENSATOR ZUM TRENNER
-Siehe Anmerkung A für Ass. Anzahl der Fahrzeuge, die von der Änderung nicht betroffen sind – -Gültig ab Ass. Nr. 103179-
aus £139,44
aus £139,44
# 046
MPN: 272858
ROHR VOM TRENNER-HLK
-Siehe Anmerkung A für Ass. Anzahl der Fahrzeuge, die von der Änderung nicht betroffen sind – -Gültig ab Ass. Nr. 103179-
aus £111,67
aus £111,67
# 047
MPN: 13839624
SCHRAUBEN
aus £2,02
aus £2,02
# 048
MPN: 14452884
Dichtung
aus £11,98
aus £11,98
