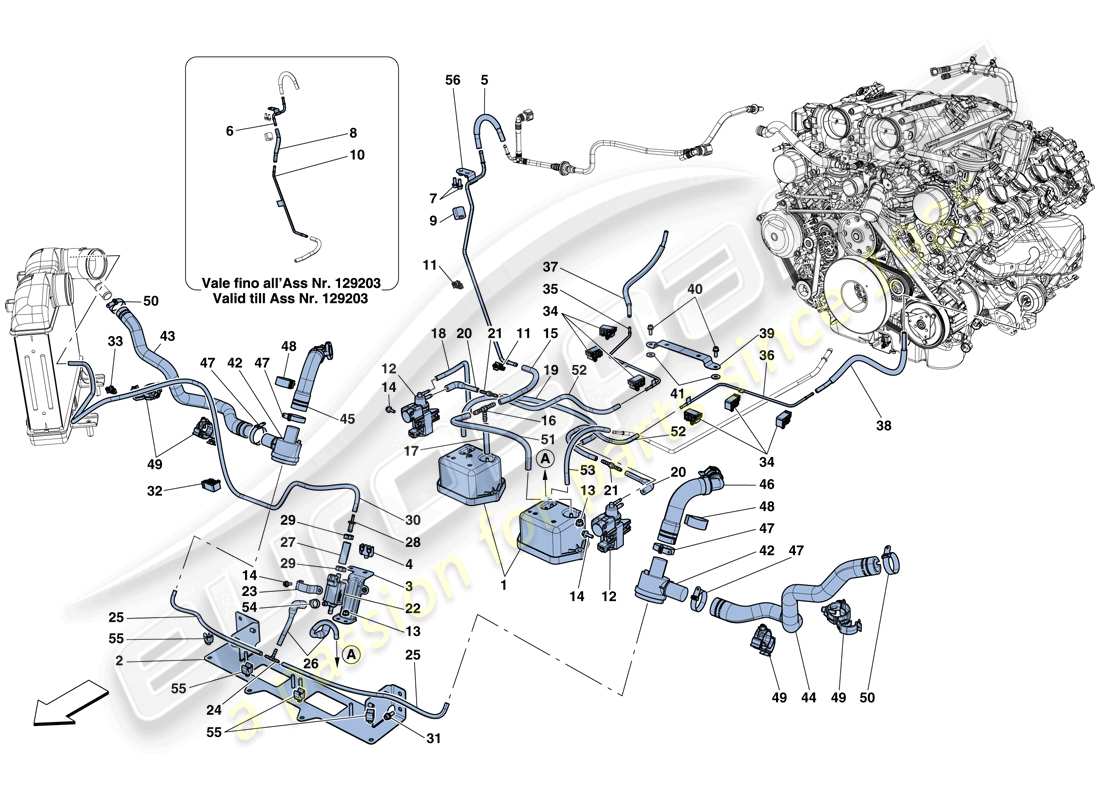

0015 - ANPASSUNGEN DES TURBOLADERSYSTEMS-Lösung gefunden-
Ferrari California T (Europe) TURBOCHARGING SYSTEM ADJUSTMENTS-Solution found- Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 306401
VAKUUMSPEICHERBEHÄLTER
-Anwendbar bis Ass. Nr. 129878-
aus £20,83
aus £20,83
# 002
MPN: 308286
Halterung
-Anwendbar bis Ass. Nr. 129878-
aus £148,48
aus £148,48
# 003
MPN: 308285
UNTERE MAGNETVENTIL-MONTAGEHALTERUNG
-Anwendbar bis Ass. Nr. 129878-
aus £81,66
aus £81,66
# 004
MPN: 198259
CLIP
-Anwendbar bis Ass. Nr. 129878-
aus £3,68
aus £3,68
# 005
MPN: 303639
ROHR KOMPL. MIT SCHEIBE
-Anwendbar bis Ass. Nr. 129878-
aus £7,55
aus £7,55
# 006
MPN: 303642
STARRES ROHR
-Anwendbar bis Ass. Nr. 129203-
aus £29,71
aus £29,71
# 007
MPN: 248334
SCHRAUBEN
-M6 X 16- – Anwendbar bis Ass. Nr. 3}
aus £0,47
aus £0,47
# 008
MPN: 303640
ROHR KOMPL. MIT SCHEIBE
-Anwendbar bis Ass. Nr. 129203-
aus £12,10
aus £12,10
# 009
MPN: 278889
GUMMI RING
-Anwendbar bis Ass. Nr. 129878- -Nicht mehr im Lieferumfang enthalten-
aus £11,33
aus £11,33
# 010
MPN: 303289
ROHR ZWISCHEN DRUCKMINDERER UND BEHÄLTER
-Anwendbar bis Ass. Nr. 129203-
aus £23,40
aus £23,40
# 011
MPN: 303873
CLIP
-Anwendbar bis Ass. Nr. 129878-
aus £0,96
aus £0,96
# 012
MPN: 287732
MODULATOR-MAGNETVENTIL
-Anwendbar bis Ass. Nr. 129878-
aus £48,52
aus £48,52
# 013
MPN: 14040611
NUSS
-Anwendbar bis Ass. Nr. 129878-
aus £0,52
aus £0,52
# 014
MPN: 256323
SCHRAUBEN
-M5 X 16- – Anwendbar bis Ass. Nr. 3}
aus £0,47
aus £0,47
# 015
MPN: 300549
GUMMIROHR
-Anwendbar bis Ass. Nr. 129878-
aus £52,85
aus £52,85
# 016
MPN: 305769
T-UNION
-Anwendbar bis Ass. Nr. 129878-
aus £0,65
aus £0,65
# 017
MPN: 300548
GUMMIROHR
-Anwendbar bis Ass. Nr. 129878-
aus £2,98
aus £2,98
# 018
MPN: 115412
GUMMIROHR
-Anwendbar bis Ass. Nr. 129878-
aus £1,37
aus £1,37
Dieses Teil ersetzt die Teilenummer 169456
# 019
MPN: 124346
GUMMIROHR
-Anwendbar bis Ass. Nr. 129878-
aus £2,13
aus £2,13
Dieses Teil ersetzt die Teilenummer 115411 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 020
MPN: 295677
GUMMIROHR
-Anwendbar bis Ass. Nr. 129878-
aus £6,62
aus £6,62
Dieses Teil ersetzt die Teilenummer 295302 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 021
MPN: 307537
ZWEIWEGE-VERBINDER AUS KUNSTSTOFF
-Anwendbar bis Ass. Nr. 129878-
aus £0,47
aus £0,47
# 022
MPN: 306956
MAGNETVENTIL
-Anwendbar bis Ass. Nr. 129878-
aus £56,56
aus £56,56
# 023
MPN: 308805
MONTAGEHALTERUNG FÜR MAGNETVENTIL
-Anwendbar bis Ass. Nr. 129878-
aus £5,20
aus £5,20
# 024
MPN: 257691
DREI WEGE
-Anwendbar bis Ass. Nr. 129878-
aus £0,82
aus £0,82
Dieses Teil ersetzt die Teilenummer 275374
# 025
MPN: 249610
GUMMIROHR
-Anwendbar bis Ass. Nr. 129878-
# 026
MPN: 294268
GUMMIROHR
-Anwendbar ab Ass. Nr. 127971-
aus £6,00
aus £6,00
Dieses Teil ersetzt die Teilenummer 294216 - und 7 mehr. Klicken Sie hier, um Details anzuzeigen
# 027
MPN: 307534
GUMMIROHR
-Anwendbar bis Ass. Nr. 129878-
aus £2,86
aus £2,86
# 028
MPN: 178369
VERBINDER
-Anwendbar bis Ass. Nr. 129878-
aus £1,36
aus £1,36
# 029
MPN: 13434670
KRAGEN
-Anwendbar bis Ass. Nr. 129878-
aus £0,47
aus £0,47
# 030
MPN: 308804
GUMMIROHR
-Anwendbar bis Ass. Nr. 129878-
aus £56,91
aus £56,91
# 031
MPN: 248334
SCHRAUBEN
-M6 X 16- – Anwendbar bis Ass. Nr. 3}
aus £0,47
aus £0,47
# 032
MPN: 308812
CLIP
-Anwendbar bis Ass. Nr. 144391-
aus £1,03
aus £1,03
# 033
MPN: 84093700
CLIP
-Anwendbar bis Ass. Nr. 129878-
aus £0,74
aus £0,74
# 034
MPN: 312163
CLIP
-Anwendbar bis Ass. Nr. 129878-
aus £0,54
aus £0,54
# 035
MPN: 300307
RH WASTEGATE-REGLERROHR
-Anwendbar bis Ass. Nr. 129878-
aus £26,74
aus £26,74
# 036
MPN: 300309
Linkes Wastegate-Reglerrohr
-Anwendbar bis Ass. Nr. 129878-
aus £26,74
aus £26,74
# 037
MPN: 304422
ROHR KOMPL. MIT SCHEIBE
-Anwendbar bis Ass. Nr. 129878-
aus £21,53
aus £21,53
# 038
MPN: 304423
ROHR KOMPL. MIT SCHEIBE
-Anwendbar bis Ass. Nr. 129878-
aus £61,25
aus £61,25
# 039
MPN: 302172
STARRE ROHRSCHUTZHALTERUNG
-Anwendbar bis Ass. Nr. 129878-
aus £8,18
aus £8,18
# 040
MPN: 248334
SCHRAUBEN
-M6 X 16- – Anwendbar bis Ass. Nr. 3}
aus £0,47
aus £0,47
# 041
MPN: 10523424
Scheibe
-Anwendbar bis Ass. Nr. 129878-
aus £0,47
aus £0,47
# 042
MPN: 306403
KAYSER-ABLASSVENTIL
-Anwendbar bis Ass. Nr. 129878-
aus £52,46
aus £52,46
# 043
MPN: 308173
ROHR VOM LADELUFTKÜHLER ZUM RECHTEN ABLAUFVENTIL
-Anwendbar bis Ass. Nr. 129878-
aus £15,72
aus £15,72
# 044
MPN: 308170
ROHR VOM LADEKÜHLER ZUM LINKEN ABLAUFVENTIL
-Anwendbar bis Ass. Nr. 129878-
aus £15,72
aus £15,72
# 045
MPN: 308175
ROHR VOM ABLASSVENTIL ZUM RECHTEN ANSAUGROHR
-Nicht für USA, CDN, USA LIGHT- -Anwendbar bis Ass. Nr. 129878-
aus £61,25
aus £61,25
# 045
MPN: 310925
ROHR VOM ABLASSVENTIL ZUM RECHTEN ANSAUGROHR
-Anwendbar für USA, CDN, USA LIGHT- -Anwendbar bis Ass. Nr. 129878-
aus £35,26
aus £35,26
# 046
MPN: 308171
ROHR VOM ABLASSVENTIL ZUM LINKEN ANSAUGROHR
-Nicht für USA, CDN, USA LIGHT- -Anwendbar bis Ass. Nr. 129878-
aus £61,25
aus £61,25
# 046
MPN: 310923
ROHR VOM ABLASSVENTIL ZUM LINKEN ANSAUGROHR
-Anwendbar für USA, CDN, USA LIGHT- -Anwendbar bis Ass. Nr. 129878-
aus £19,39
aus £19,39
# 047
MPN: 262112
KRAGEN
-Anwendbar bis Ass. Nr. 129878-
aus £6,05
aus £6,05
# 048
MPN: 225821
CLIP
-Anwendbar bis Ass. Nr. 129878-
aus £1,59
aus £1,59
# 049
MPN: 270085
CLIP
-Anwendbar bis Ass. Nr. 129878-
aus £1,00
aus £1,00
Dieses Teil ersetzt die Teilenummer 82328600
# 050
MPN: 262111
KRAGEN
-Anwendbar bis Ass. Nr. 129878-
aus £0,83
aus £0,83
Dieses Teil ersetzt die Teilenummer 13127770
# 051
MPN: 299144
GUMMIROHR
-Anwendbar bis Ass. Nr. 129878-
aus £5,06
aus £5,06
Dieses Teil ersetzt die Teilenummer 321334 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 052
MPN: 308860
GUMMIROHR
-Anwendbar bis Ass. Nr. 129878-
aus £11,72
aus £11,72
# 053
MPN: 115042
GUMMIROHR
-Anwendbar bis Ass. Nr. 129878-
aus £4,83
aus £4,83
# 054
MPN: 13434670
KRAGEN
-Anwendbar bis Ass. Nr. 129878-
aus £0,47
aus £0,47
# 055
MPN: 199589
CLIP
-Anwendbar bis Ass. Nr. 129878-
aus £0,83
aus £0,83
# 056
MPN: 318000
STARRES ROHR
-Anwendbar ab Ass. Nr. 129204-
aus £45,11
aus £45,11
-part-diagram-0016.webp "FERRARI CALIFORNIA T (EUROPE) EINSTELLUNGEN DES TURBOLADERSYSTEMS TEILEDIAGRAMM")
-part-diagram-0017.webp "FERRARI CALIFORNIA T (EUROPE) LADEKÜHLER TEILEDIAGRAMM")
-part-diagram-0018.webp "FERRARI CALIFORNIA T (EUROPE) LUFTFILTER, LUFTEINLASS UND KANÄLE TEILEDIAGRAMM")
-part-diagram-0019.webp "FERRARI CALIFORNIA T (EUROPE) VORKATALYTISCHE KONVERTER UND KATALYTISCHE KONVERTER TEILEDIAGRAMM")
-part-diagram-0020.webp "FERRARI CALIFORNIA T (EUROPE) SCHALLDÄMPFER TEILEDIAGRAMM")
-part-diagram-0021.webp "FERRARI CALIFORNIA T (EUROPE) MOTORWÄRMETAUSCHER TEILEDIAGRAMM")
-part-diagram-0022.webp "FERRARI CALIFORNIA T (EUROPE) ENTLÜFTUNG TEILEDIAGRAMM")
-part-diagram-0023.webp "FERRARI CALIFORNIA T (EUROPE) SCHMIERUNG: KREIS UND PICKUP TEILEDIAGRAMM")
-part-diagram-0024.webp "FERRARI CALIFORNIA T (EUROPE) SCHMIERUNG: PUMPE UND FILTER TEILEDIAGRAMM")
-part-diagram-0025.webp "FERRARI CALIFORNIA T (EUROPE) KÜHLUNG: WASSERPUMPE TEILEDIAGRAMM")
-part-diagram-0026.webp "FERRARI CALIFORNIA T (EUROPE) KÜHLUNG: HEIZKÖRPER UND LUFTKANÄLE TEILEDIAGRAMM")
-part-diagram-0027.webp "FERRARI CALIFORNIA T (EUROPE) KÜHLUNG: SAMMELBEHÄLTER UND ROHRE TEILEDIAGRAMM")
-part-diagram-0028.webp "FERRARI CALIFORNIA T (EUROPE) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0029.webp "FERRARI CALIFORNIA T (EUROPE) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0030.webp "FERRARI CALIFORNIA T (EUROPE) GETRIEBE-REPARATURSATZ TEILEDIAGRAMM")
-part-diagram-0031.webp "FERRARI CALIFORNIA T (EUROPE) GETRIEBEÖLSCHMIER- UND KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-0032.webp "FERRARI CALIFORNIA T (EUROPE) ÜBERTRAGUNGSROHR TEILEDIAGRAMM")
-part-diagram-0033.webp "FERRARI CALIFORNIA T (EUROPE) SERVOBREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0034.webp "FERRARI CALIFORNIA T (EUROPE) KOMPLETTE PEDALBOARD-BAUGRUPPE TEILEDIAGRAMM")
-part-diagram-0035.webp "FERRARI CALIFORNIA T (EUROPE) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0036.webp "FERRARI CALIFORNIA T (EUROPE) VORDERRADBREMSSÄTTEL TEILEDIAGRAMM")
-part-diagram-0037.webp "FERRARI CALIFORNIA T (EUROPE) HINTERE BREMSSÄTTEL TEILEDIAGRAMM")
-part-diagram-0038.webp "FERRARI CALIFORNIA T (EUROPE) FESTSTELLBREMSE TEILEDIAGRAMM")
-part-diagram-0039.webp "FERRARI CALIFORNIA T (EUROPE) HYDRAULISCHES SERVOLENKUNGSKASTEN TEILEDIAGRAMM")
-part-diagram-0040.webp "FERRARI CALIFORNIA T (EUROPE) LENKSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0041.webp "FERRARI CALIFORNIA T (EUROPE) SERVOLENKPUMPE UND RESERVOIR TEILEDIAGRAMM")
-part-diagram-0042.webp "FERRARI CALIFORNIA T (EUROPE) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0043.webp "FERRARI CALIFORNIA T (EUROPE) VORDERRADAUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0044.webp "FERRARI CALIFORNIA T (EUROPE) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0045.webp "FERRARI CALIFORNIA T (EUROPE) HINTERE AUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0046.webp "FERRARI CALIFORNIA T (EUROPE) RÄDER TEILEDIAGRAMM")
-part-diagram-0047.webp "FERRARI CALIFORNIA T (EUROPE) REIFENDRUCKKONTROLLSYSTEM TEILEDIAGRAMM")
-part-diagram-0048.webp "FERRARI CALIFORNIA T (EUROPE) BATTERIE TEILEDIAGRAMM")
-part-diagram-0049.webp "FERRARI CALIFORNIA T (EUROPE) LICHTMASCHINE – ANLASSERMOTOR TEILEDIAGRAMM")
-part-diagram-0050.webp "FERRARI CALIFORNIA T (EUROPE) AC-SYSTEM-KOMPRESSOR TEILEDIAGRAMM")
-part-diagram-0051.webp "FERRARI CALIFORNIA T (EUROPE) AC-SYSTEM – WASSER UND FREON TEILEDIAGRAMM")
-part-diagram-0052.webp "FERRARI CALIFORNIA T (EUROPE) VERDAMPFEREINHEIT TEILEDIAGRAMM")
-part-diagram-0053.webp "FERRARI CALIFORNIA T (EUROPE) LUFTKANÄLE IM ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-0054.webp "FERRARI CALIFORNIA T (EUROPE) STANDARDZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0100.webp "FERRARI CALIFORNIA T (EUROPE) KAROSSERIE – AUSSENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0101.webp "FERRARI CALIFORNIA T (EUROPE) STRUKTUREN UND ELEMENTE, VORNE DES FAHRZEUGS TEILEDIAGRAMM")
-part-diagram-0102.webp "FERRARI CALIFORNIA T (EUROPE) STRUKTUREN UND ELEMENTE, FAHRZEUGZENTRUM TEILEDIAGRAMM")
-part-diagram-0103.webp "FERRARI CALIFORNIA T (EUROPE) STRUKTUREN UND ELEMENTE, RÜCKSEITE DES FAHRZEUGS TEILEDIAGRAMM")
-part-diagram-0104.webp "FERRARI CALIFORNIA T (EUROPE) FERTIGSTELLUNG DES FAHRGESTELLS TEILEDIAGRAMM")
-part-diagram-0105.webp "FERRARI CALIFORNIA T (EUROPE) FLACHER UNTERBODEN UND RADHÄUSER TEILEDIAGRAMM")
-part-diagram-0106.webp "FERRARI CALIFORNIA T (EUROPE) ISOLIERUNG TEILEDIAGRAMM")
-part-diagram-0107.webp "FERRARI CALIFORNIA T (EUROPE) PASSAGIERRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0108.webp "FERRARI CALIFORNIA T (EUROPE) GEPÄCKRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0109.webp "FERRARI CALIFORNIA T (EUROPE) DACHHIMMELVERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0110.webp "FERRARI CALIFORNIA T (EUROPE) ELEKTRISCHES DACH: ÜBERROLLBAR UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0111.webp "FERRARI CALIFORNIA T (EUROPE) ELEKTRISCHES DACH: VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0112.webp "FERRARI CALIFORNIA T (EUROPE) ELEKTRISCHES DACH: KINEMATIK TEILEDIAGRAMM")
-part-diagram-0113.webp "FERRARI CALIFORNIA T (EUROPE) ELEKTRISCHES DACH: STRUKTUR TEILEDIAGRAMM")
-part-diagram-0114.webp "FERRARI CALIFORNIA T (EUROPE) ELEKTRISCHES DACH: HYDRAULIK TEILEDIAGRAMM")
-part-diagram-0115.webp "FERRARI CALIFORNIA T (EUROPE) VORDERER DECKEL UND ÖFFNUNGSMECHANISMUS TEILEDIAGRAMM")
-part-diagram-0116.webp "FERRARI CALIFORNIA T (EUROPE) HECKDECKEL UND ÖFFNUNGSMECHANISMUS TEILEDIAGRAMM")
-part-diagram-0117.webp "FERRARI CALIFORNIA T (EUROPE) KRAFTSTOFFEINFÜLLKLAPPE UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-0118.webp "FERRARI CALIFORNIA T (EUROPE) TÜREN – UNTERKONSTRUKTION UND VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0119.webp "FERRARI CALIFORNIA T (EUROPE) TÜREN – ÖFFNUNGSMECHANISMEN UND SCHARNIERE TEILEDIAGRAMM")
-part-diagram-0120.webp "FERRARI CALIFORNIA T (EUROPE) TÜREN – ELEKTRISCHE FENSTERHEBER UND RÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-0121.webp "FERRARI CALIFORNIA T (EUROPE) FRONTSTOßSTANGE TEILEDIAGRAMM")
-part-diagram-0122.webp "FERRARI CALIFORNIA T (EUROPE) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-0123.webp "FERRARI CALIFORNIA T (EUROPE) BILDSCHIRME, FENSTER UND DICHTUNGEN TEILEDIAGRAMM")
-part-diagram-0124.webp "FERRARI CALIFORNIA T (EUROPE) VORDERSITZ – SICHERHEITSGURTE TEILEDIAGRAMM")
-part-diagram-0125.webp "FERRARI CALIFORNIA T (EUROPE) VORDERSITZ – VERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0126.webp "FERRARI CALIFORNIA T (EUROPE) INNENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0127.webp "FERRARI CALIFORNIA T (EUROPE) TUNNEL - UNTERSTRUKTUR UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0128.webp "FERRARI CALIFORNIA T (EUROPE) ARMATURENBRETT – UNTERKONSTRUKTION TEILEDIAGRAMM")
-part-diagram-0129.webp "FERRARI CALIFORNIA T (EUROPE) ARMATURENBRETT – AUSSTATTUNG TEILEDIAGRAMM")
-part-diagram-0130.webp "FERRARI CALIFORNIA T (EUROPE) HANDSCHUHFACH TEILEDIAGRAMM")
-part-diagram-0131.webp "FERRARI CALIFORNIA T (EUROPE) AIRBAGS TEILEDIAGRAMM")
-part-diagram-0132.webp "FERRARI CALIFORNIA T (EUROPE) ARMATURENBRETT UND TUNNELINSTRUMENTE TEILEDIAGRAMM")
-part-diagram-0133.webp "FERRARI CALIFORNIA T (EUROPE) SCHEINWERFER UND RÜCKLICHTER TEILEDIAGRAMM")
-part-diagram-0134.webp "FERRARI CALIFORNIA T (EUROPE) SCHILDE, AUSSENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0135.webp "FERRARI CALIFORNIA T (EUROPE) SCHEIBENWISCHER, SCHEIBE UND HUPEN TEILEDIAGRAMM")
-part-diagram-0136.webp "FERRARI CALIFORNIA T (EUROPE) HAUPTKABELSTRÄGE TEILEDIAGRAMM")
-part-diagram-0137.webp "FERRARI CALIFORNIA T (EUROPE) VERSCHIEDENE BEFESTIGUNGEN FÜR DAS ELEKTRISCHE SYSTEM TEILEDIAGRAMM")
-part-diagram-0138.webp "FERRARI CALIFORNIA T (EUROPE) ELEKTRONISCHES MANAGEMENT (AUFHÄNGUNG) TEILEDIAGRAMM")
-part-diagram-0139.webp "FERRARI CALIFORNIA T (EUROPE) FAHRZEUG-ECUS TEILEDIAGRAMM")
-part-diagram-0140.webp "FERRARI CALIFORNIA T (EUROPE) DIEBSTAHLSICHERUNG TEILEDIAGRAMM")
-part-diagram-0141.webp "FERRARI CALIFORNIA T (EUROPE) INFOTAINMENT-SYSTEM TEILEDIAGRAMM")
-part-diagram-0142.webp "FERRARI CALIFORNIA T (EUROPE) AUDIO-LAUTSPRECHERSYSTEM TEILEDIAGRAMM")
-part-diagram-0143.webp "FERRARI CALIFORNIA T (EUROPE) KLEBEETIKETTEN UND PLAQUES TEILEDIAGRAMM")
-part-diagram-0999.webp "FERRARI CALIFORNIA T (EUROPE) FARBCODES TEILEDIAGRAMM")
-part-diagram-0000.webp "FERRARI CALIFORNIA T (EUROPE) ERSATZ-MONTAGEEINHEITEN TEILEDIAGRAMM")
-part-diagram-0001.webp "FERRARI CALIFORNIA T (EUROPE) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0002.webp "FERRARI CALIFORNIA T (EUROPE) KURBELWELLE, PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-0003.webp "FERRARI CALIFORNIA T (EUROPE) RECHTER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0004.webp "FERRARI CALIFORNIA T (EUROPE) LINKER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0005.webp "FERRARI CALIFORNIA T (EUROPE) STEUERSYSTEM – NOCKENWELLEN UND VENTILE TEILEDIAGRAMM")
-part-diagram-0006.webp "FERRARI CALIFORNIA T (EUROPE) TIMINGSYSTEM - ANTRIEB TEILEDIAGRAMM")
-part-diagram-0007.webp "FERRARI CALIFORNIA T (EUROPE) KRAFTSTOFFPUMPE UND VERBINDUNGSROHRE TEILEDIAGRAMM")
-part-diagram-0008.webp "FERRARI CALIFORNIA T (EUROPE) TREIBSTOFFTANK TEILEDIAGRAMM")
-part-diagram-0009.webp "FERRARI CALIFORNIA T (EUROPE) KONTROLLSYSTEM FÜR VERDAMPFUNGSEMISSIONEN TEILEDIAGRAMM")
-part-diagram-0010.webp "FERRARI CALIFORNIA T (EUROPE) EINSPRITZUNG – ZÜNDSYSTEM TEILEDIAGRAMM")
-part-diagram-0011.webp "FERRARI CALIFORNIA T (EUROPE) SEKUNDÄRLUFTSYSTEM TEILEDIAGRAMM")
-part-diagram-0012.webp "FERRARI CALIFORNIA T (EUROPE) ANSAUGKRÜMMER TEILEDIAGRAMM")
-part-diagram-0013.webp "FERRARI CALIFORNIA T (EUROPE) VERTEILER, TURBOLADERSYSTEM UND ROHRE TEILEDIAGRAMM")
-part-diagram-0014.webp "FERRARI CALIFORNIA T (EUROPE) KÜHLSCHMIERUNG FÜR TURBOLADERSYSTEM TEILEDIAGRAMM")
