0017 - GETRIEBEÖLSCHMIER- UND KÜHLSYSTEM

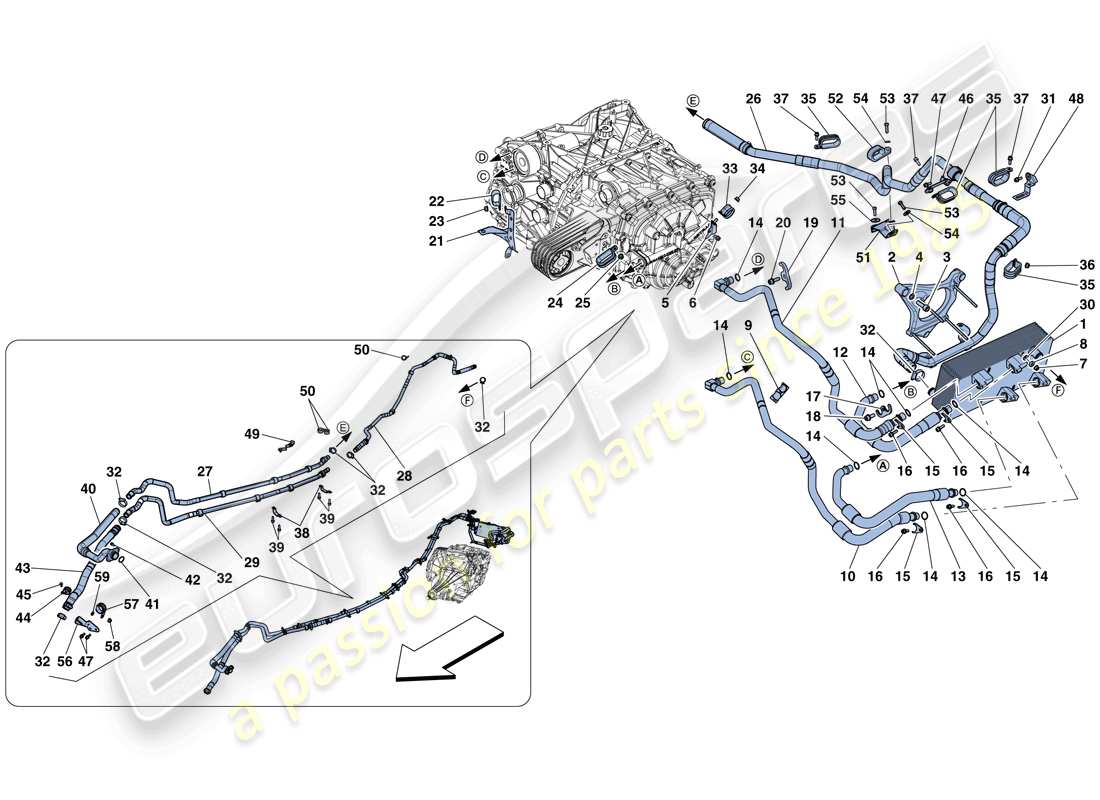

Ferrari F12 Berlinetta (Europe) GEARBOX OIL LUBRICATION AND COOLING SYSTEM Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 266826
ÖL-WÄRMETAUSCHER
- Nach der Entleerung Wärmetauscher 326420, Rohr 334873 Ref. bestellen. 10, Rohr 334874 Ref. 12 und Rohr 334875 ref. 13- – Anwendbar bis Ass. Nr. 136591- -Anwendbar bis zur Erschöpfung-
aus £415,35
aus £415,35
Dieses Teil ersetzt die Teilenummer 262811 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 001
MPN: 326420
ÖL-WÄRMETAUSCHER
-Anwendbar ab Ass. Nr. 136592- – Anwendbar nach Erschöpfung von 266826-
aus £504,31
aus £504,31
Dieses Teil ersetzt die Teilenummer 266826, die wir auf Lager haben - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 290643
GETRIEBE-EINZELÖL-WÄRMETAUSCHERHALTERUNG
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 318265-
aus £179,42
aus £179,42
Dieses Teil ersetzt die Teilenummer 268351 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 318265
GETRIEBE-EINZELÖL-WÄRMETAUSCHERHALTERUNG
aus £34,47
aus £34,47
# 003
MPN: 14307534
SCHRAUBEN
-M10 X 1.25 X 30-
aus £1,45
aus £1,45
# 004
MPN: 12648321
Scheibe
aus £0,47
aus £0,47
# 005
MPN: 268359
Halterung
aus £9,65
aus £9,65
Dieses Teil ersetzt die Teilenummer 268363
# 006
MPN: 233600
SCHRAUBEN
-M6 X 12-
aus £0,47
aus £0,47
# 007
MPN: 14058421
NUSS
aus £0,59
aus £0,59
Dieses Teil ersetzt die Teilenummer 14075721
# 008
MPN: 13604015
SHIM
aus £0,47
aus £0,47
# 009
MPN: 264810
SHIM
aus £2,89
aus £2,89
# 010
MPN: 262812
ATF-FLÜSSIGKEITSFÖRDERLEITUNG
-Anwendbar bis Ass. Nr. 136591- -Gültig bis zur Erschöpfung-
aus £149,84
aus £149,84
# 010
MPN: 334873
ATF-FLÜSSIGKEITSFÖRDERLEITUNG
-Anwendbar ab Ass. Nr. 136592- – Anwendbar nach Erschöpfung von 262812-
aus £125,80
aus £125,80
Dieses Teil ersetzt die Teilenummer 262812, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 011
MPN: 262813
ATF-FLÜSSIGKEITSRÜCKFÜHRLEITUNG
aus £134,85
aus £134,85
# 012
MPN: 262814
GL-ÖL-RÜCKFÜHRLEITUNG
-Anwendbar bis Ass. Nr. 136591- -Gültig bis zur Erschöpfung-
aus £59,16
aus £59,16
# 012
MPN: 334874
GL-5 ÖRLÜCKWÄRTSLEITUNG
-Anwendbar ab Ass. Nr. 136592- – Anwendbar nach Erschöpfung von 262814-
aus £71,82
aus £71,82
Dieses Teil ersetzt die Teilenummer 262814, die wir auf Lager haben - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 013
MPN: 262815
GL-ÖL-FÖRDERLEITUNG
-Anwendbar bis Ass. Nr. 136591- -Gültig bis zur Erschöpfung-
aus £64,90
aus £64,90
# 013
MPN: 334875
GL-5 ÖLFÜHRLEITUNG
-Anwendbar ab Ass. Nr. 136592- – Anwendbar nach Erschöpfung von 262815-
aus £78,81
aus £78,81
Dieses Teil ersetzt die Teilenummer 262815, die wir auf Lager haben - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 014
MPN: 254644
Dichtung
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 14453481
# 015
MPN: 262827
ROHRHALTERGABEL
aus £10,39
aus £10,39
# 016
MPN: 231617
SCHRAUBEN
-M6 X 18-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14433124
# 017
MPN: 261824
ROHRHALTERGABEL
aus £16,33
aus £16,33
# 018
MPN: 248471
SCHRAUBEN
-M8 X 20-
aus £0,65
aus £0,65
# 019
MPN: 236479
ROHRHALTERGABEL
Ersetzung
Ersetzung
# 020
MPN: 231628
SCHRAUBEN
-M8 X 25-
aus £0,47
aus £0,47
# 021
MPN: 274638
Halterung
aus £33,49
aus £33,49
# 022
MPN: 265771
Halterung
aus £1,16
aus £1,16
# 023
MPN: 14040611
NUSS
aus £0,54
aus £0,54
# 024
MPN: 61712500
HALTERUNG MIT HÜLSE
aus £0,88
aus £0,88
# 025
MPN: 14040611
NUSS
aus £0,54
aus £0,54
# 026
MPN: 278141
HINTERES WASSERVERFÜLLUNGSROHR
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 290918-
Ersetzung
Ersetzung
# 026
MPN: 290918
HINTERES WASSERVERFÜLLUNGSROHR
aus £209,26
aus £209,26
Dieses Teil ersetzt die Teilenummer 278141 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 027
MPN: 290974
ZENTRALE WASSERVERFÜHRUNGSLEITUNG
aus £245,31
aus £245,31
# 028
MPN: 278142
HINTERES WASSER-RÜCKLAUFROHR
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 290919-
aus £222,60
aus £222,60
# 028
MPN: 290919
HINTERES WASSER-RÜCKLAUFROHR
aus £152,31
aus £152,31
Dieses Teil ersetzt die Teilenummer 278142, die wir auf Lager haben - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 029
MPN: 282347
ZENTRALES WASSER-RÜCKLAUFROHR
aus £76,36
aus £76,36
# 030
MPN: 12647624
Scheibe
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 12647611
# 031
MPN: 231617
SCHRAUBEN
-M6 X 18-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14433124
# 032
MPN: 10860370
JUBILÄUMSKLEMME
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 262111-
aus £0,83
aus £0,83
Dieses Teil ersetzt die Teilenummer 13127770
# 032
MPN: 262111
KRAGEN
aus £0,83
aus £0,83
Dieses Teil ersetzt die Teilenummer 13127770
# 033
MPN: 10441990
HALTERUNG MIT HÜLSE
aus £0,47
aus £0,47
# 034
MPN: 14040611
NUSS
aus £0,54
aus £0,54
# 035
MPN: 248454
HALTERUNG MIT HÜLSE
aus £2,27
aus £2,27
Dieses Teil ersetzt die Teilenummer 291949 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 036
MPN: 14040611
NUSS
aus £0,54
aus £0,54
# 037
MPN: 231617
SCHRAUBEN
-M6 X 18-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14433124
# 038
MPN: 266783
Halterung
aus £8,31
aus £8,31
# 039
MPN: 231617
SCHRAUBEN
-M6 X 18-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14433124
# 040
MPN: 271546
VORDERER WASSERVERFÜLLUNGSSCHLAUCH
aus £111,67
aus £111,67
# 041
MPN: 250888
Dichtung
aus £0,47
aus £0,47
# 042
MPN: 231619
SCHRAUBEN
-M6 X 22-
aus £0,47
aus £0,47
# 043
MPN: 291103
VORDERER WASSER-RÜCKLAUFSCHLAUCH
aus £72,19
aus £72,19
# 044
MPN: 10442290
HALTERUNG MIT HÜLSE
aus £0,47
aus £0,47
# 045
MPN: 16286024
SCHRAUBEN
-M6 X 16-
aus £0,47
aus £0,47
# 046
MPN: 273830
Halterung
-Nicht mehr im Lieferumfang enthalten-
aus £21,82
aus £21,82
# 047
MPN: 231617
SCHRAUBEN
-M6 X 18-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14433124
# 048
MPN: 272486
Halterung
aus £10,46
aus £10,46
# 049
MPN: 285513
HALTERUNG ZUR BEFESTIGUNG DER WASSERLEITUNGEN AM UNTERBODEN
aus £7,28
aus £7,28
# 050
MPN: 10441990
HALTERUNG MIT HÜLSE
aus £0,47
aus £0,47
# 051
MPN: 291946
Halterung
aus £11,88
aus £11,88
# 052
MPN: 248454
HALTERUNG MIT HÜLSE
aus £2,27
aus £2,27
Dieses Teil ersetzt die Teilenummer 291949 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 052
MPN: 291949
KRAGEN
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 248454-
Ersetzung
Ersetzung
# 053
MPN: 13027224
SCHRAUBEN
aus £2,07
aus £2,07
# 054
MPN: 13550201
Scheibe
aus £0,47
aus £0,47
# 055
MPN: 12640604
Scheibe
aus £0,47
aus £0,47
# 056
MPN: 291247
HALTERUNG ZUR BEFESTIGUNG DER WASSERLEITUNGEN AM UNTERBODEN
aus £12,25
aus £12,25
# 057
MPN: 10448790
HALTERUNG MIT HÜLSE
aus £2,43
aus £2,43
# 058
MPN: 14058311
NUSS
aus £0,47
aus £0,47
# 059
MPN: 13577724
Scheibe
aus £1,00
aus £1,00
