0047 - LUFTKANÄLE IM ARMATURENBRETT

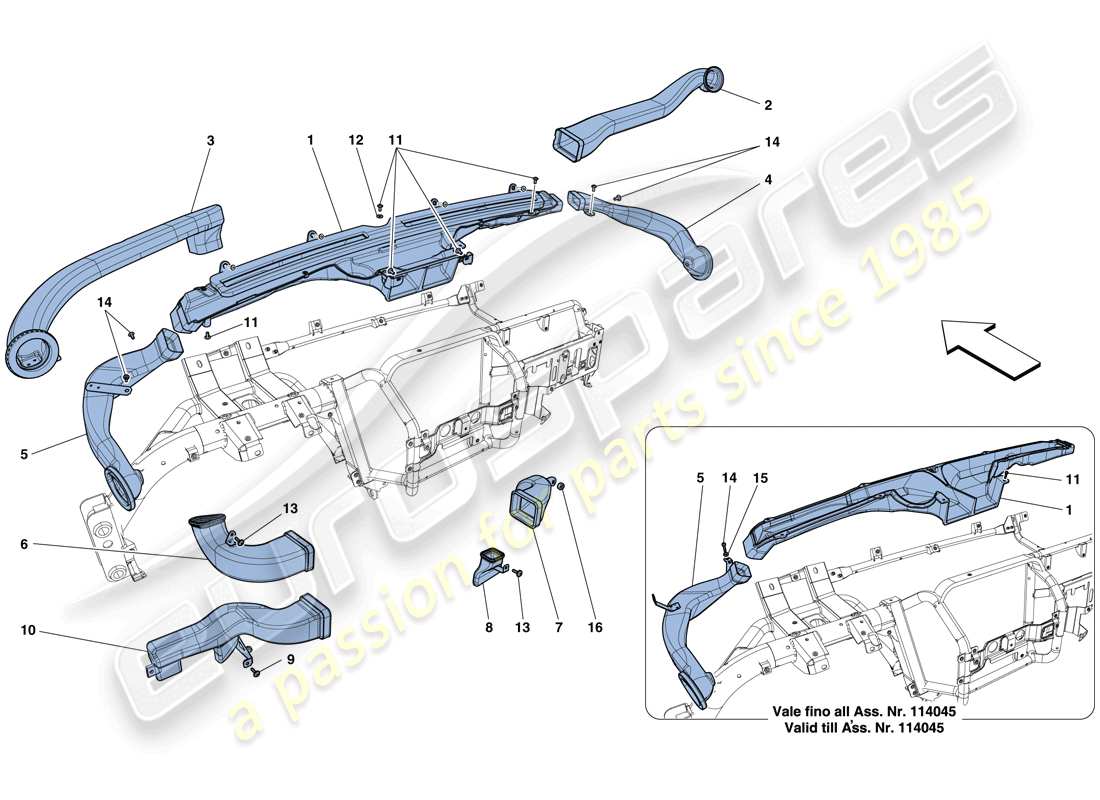

Ferrari F12 Berlinetta (Europe) DASHBOARD AIR DUCTS Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 84472200
DEFROSTER-KANAL
-Nicht für GD- -Anwendbar bis Ass. Nr. 114045-
aus £204,16
aus £204,16
# 001
MPN: 85063500
DEFROSTER-KANAL
-Gilt für GD- -Gilt bis zur Erschöpfung-
Ersetzung
Ersetzung
# 001
MPN: 85106600
DEFROSTER-KANAL
-Nicht für GD- -Gültig ab Ass. Nr. 114046- -Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 001
MPN: 88364300
DEFROSTER-KANAL
-Nicht für GD- -Gültig ab Ass. Nr. 114046- – Anwendbar nach Erschöpfung von 85106600-
aus £164,06
aus £164,06
Dieses Teil ersetzt die Teilenummer 85106600 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 001
MPN: 88364700
DEFROSTER-KANAL
-Anwendbar für GD- -Anwendbar nach Erschöpfung von 85063500-
aus £136,50
aus £136,50
Dieses Teil ersetzt die Teilenummer 85063500 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 84489600
KOMPL. RECHTER LUFTKANAL
-Nicht für GD-
aus £38,91
aus £38,91
# 002
MPN: 84956500
KOMPL. LH-LUFTKANAL
-Gilt für GD-
aus £43,28
aus £43,28
# 003
MPN: 84493700
KOMPL. LH-LUFTKANAL
-Nicht für GD-
aus £38,91
aus £38,91
# 003
MPN: 84956700
KOMPL. RECHTER LUFTKANAL
-Gilt für GD-
aus £43,28
aus £43,28
# 004
MPN: 84683200
Luftkanal der Armaturenbrett-rechten Tür
-Nicht für GD- -Anwendbar bis Ass. Nr. 114045-
aus £32,66
aus £32,66
# 004
MPN: 84956800
DASH-LH-TÜR-LUFTKANAL
-Gilt für GD-
aus £42,87
aus £42,87
# 004
MPN: 85107900
Luftkanal der Armaturenbrett-rechten Tür
-Nicht für GD- -Gültig ab Ass. Nr. 114046-
aus £40,83
aus £40,83
# 005
MPN: 84683300
DASH-LH-TÜR-LUFTKANAL
-Nicht für GD- -Anwendbar bis Ass. Nr. 114045-
aus £32,66
aus £32,66
# 005
MPN: 84957000
Luftkanal der Armaturenbrett-rechten Tür
-Gilt für GD-
aus £42,87
aus £42,87
# 005
MPN: 85108100
DASH-LH-TÜR-LUFTKANAL
-Nicht für GD- -Gültig ab Ass. Nr. 114046-
aus £40,22
aus £40,22
# 006
MPN: 83374900
FAHRERSEITIGER LUFTKANAL
-Nicht für GD-
aus £20,75
aus £20,75
# 006
MPN: 84966900
FAHRERSEITIGER LUFTKANAL
-Gilt für GD-
aus £36,80
aus £36,80
# 007
MPN: 84088300
LUFTKANAL IM OBEREN FUSSRAUM AUF DER BEIFAHRERSEITE
-Nicht für GD-
aus £21,24
aus £21,24
# 007
MPN: 84966000
LUFTKANAL IM OBEREN FUSSRAUM AUF DER BEIFAHRERSEITE
-Gilt für GD-
aus £16,25
aus £16,25
# 008
MPN: 84191100
LUFTKANAL IM UNTEREN FUSSRAUM AUF DER BEIFAHRERSEITE
-Nicht für GD-
aus £16,50
aus £16,50
# 008
MPN: 84966200
LUFTKANAL IM UNTEREN FUSSRAUM AUF DER BEIFAHRERSEITE
-Gilt für GD-
aus £20,92
aus £20,92
# 009
MPN: 85692200
SCHRAUBEN
-M5 X 12-
aus £0,47
aus £0,47
# 010
MPN: 84493500
FAHRERSEITIGER LUFTKANAL IM FUSSRAUM
-Nicht für GD-
aus £25,34
aus £25,34
# 010
MPN: 84956600
FAHRERSEITIGER LUFTKANAL IM FUSSRAUM
-Gilt für GD-
aus £57,16
aus £57,16
# 011
MPN: 15782504
SCHRAUBEN
-M3.5 X 10- – Anwendbar bis Ass. Nr. 3}
aus £0,47
aus £0,47
# 011
MPN: 64460500
SCHRAUBEN
-M5 X 10- – Anwendbar bis Ass. Nr. 3}
aus £0,61
aus £0,61
# 011
MPN: 65366700
SCHRAUBEN
-M5 X 12- – Anwendbar ab Ass. Nr. 3}
aus £0,50
aus £0,50
# 012
MPN: 12638178
Scheibe
-Anwendbar ab Ass. Nr. 114046-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10519578 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 013
MPN: 169814
SCHRAUBEN
-M5 X 14-
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 13288119 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 014
MPN: 65212000
SCHRAUBEN
-M5 X 8- – Anwendbar bis Ass. Nr. 3}
aus £0,56
aus £0,56
# 014
MPN: 65366700
SCHRAUBEN
-M5 X 12- – Anwendbar bis Ass. Nr. 3}
aus £0,50
aus £0,50
# 014
MPN: 65366700
SCHRAUBEN
-M5 X 12- – Anwendbar ab Ass. Nr. 3}
aus £0,50
aus £0,50
# 015
MPN: 12638178
Scheibe
-Anwendbar bis Ass. Nr. 114045-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10519578 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 016
MPN: 14059121
NUSS
aus £0,54
aus £0,54
