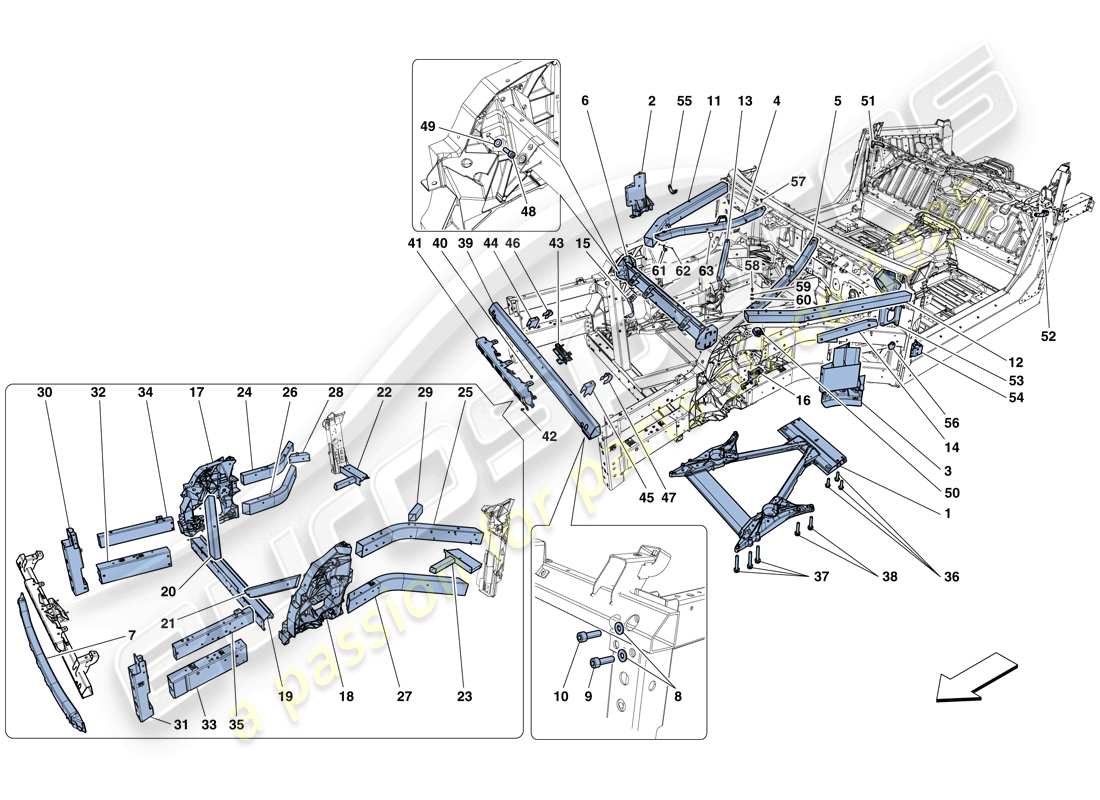

0102 - STRUKTUREN UND ELEMENTE, VORNE DES FAHRZEUGS
Ferrari F12 Berlinetta (Europe) STRUCTURES AND ELEMENTS, FRONT OF VEHICLE Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 278223
Motorhilfsrahmen
-ASM-Autorisierung anfordern- -Nicht mehr bereitgestellt- -Ersetzt durch 985278223-
aus £5.004,12
aus £5.004,12
# 001
MPN: 985278223
Motorhilfsrahmen
-ASM-Genehmigung anfordern-
aus £2.728,24
aus £2.728,24
# 002
MPN: 279757
Vorne rechts unten
-ASM-Genehmigung anfordern-
aus £1.482,63
aus £1.482,63
# 003
MPN: 279756
Vorne links unten
-ASM-Genehmigung anfordern-
aus £1.567,99
aus £1.567,99
# 004
MPN: 278041
rechte interne Diagonalstrebe des Motorraums
-Nicht für GD-
aus £252,00
aus £252,00
# 004
MPN: 289174
rechte interne Diagonalstrebe des Motorraums
-Gilt für GD-
aus £161,28
aus £161,28
# 005
MPN: 278040
LINKE INTERNE MOTORRAUM-DIAGONALSTREBE
-Nicht für GD-
aus £252,00
aus £252,00
# 005
MPN: 293657
LINKE INTERNE MOTORRAUM-DIAGONALSTREBE
-Gilt für GD-
aus £122,49
aus £122,49
# 006
MPN: 278551
ABNEHMBARER STRUT-TURM-VERBINDER QUERTRÄGER
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 006
MPN: 321935
ABNEHMBARER STRUT-TURM-VERBINDER QUERTRÄGER
-Anwendbar nach Erschöpfung von 278551-
aus £609,28
aus £609,28
Dieses Teil ersetzt die Teilenummer 278551 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
ABNEHMBARE STRUT-TURMVERBINDUNG Genuine Ferrari Teil – Gebraucht auf Lager
EINIGE SCHÄDEN (vordere Halterungen)
EINIGE SCHÄDEN (vordere Halterungen)
# 007
MPN: 274922
Unterer vorderer Querträger
aus £304,38
aus £304,38
# 008
MPN: 12646701
Scheibe
aus £0,51
aus £0,51
# 009
MPN: 14814434
SCHRAUBEN
-M8 X 25-
aus £0,47
aus £0,47
# 010
MPN: 13028734
SCHRAUBEN
-M8 X 25-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14814434, die wir auf Lager haben
# 011
MPN: 278045
RECHTE OBERE EXTERNE DIAGONALE FIREWANDSTREBE
-Nicht für GD-
aus £408,91
aus £408,91
# 011
MPN: 293651
RECHTE OBERE EXTERNE DIAGONALE FIREWANDSTREBE
-Gilt für GD-
aus £668,15
aus £668,15
# 012
MPN: 278044
LINKE OBERE EXTERNE DIAGONALE FIREWANDSTREBE
-Nicht für GD-
aus £408,91
aus £408,91
# 012
MPN: 293659
LINKE OBERE EXTERNE DIAGONALE FIREWANDSTREBE
-Gilt für GD-
aus £222,71
aus £222,71
# 013
MPN: 270672
VERBINDUNG ZWISCHEN SÄULE UND RECHTER VORDERSEITE UNTEN
aus £202,86
aus £202,86
# 014
MPN: 270670
VERBINDUNG ZWISCHEN SÄULE UND LINKER VORDERSEITE UNTEN
aus £137,46
aus £137,46
# 015
MPN: 271437
RECHTE VORDERRADBREMSHALTERUNG
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 326916-
aus £111,46
aus £111,46
Dieses Teil ersetzt die Teilenummer 326916
# 015
MPN: 271437
RECHTE VORDERRADBREMSHALTERUNG
-Anwendbar nach Erschöpfung von 326916-
aus £111,46
aus £111,46
Dieses Teil ersetzt die Teilenummer 326916
# 015
MPN: 326916
RECHTE VORDERRADBREMSHALTERUNG
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 016
MPN: 271436
Linke vordere Bremshalterung
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 326912-
aus £111,46
aus £111,46
Dieses Teil ersetzt die Teilenummer 326912
# 016
MPN: 271436
Linke vordere Bremshalterung
-Anwendbar nach Erschöpfung von 326912-
aus £111,46
aus £111,46
Dieses Teil ersetzt die Teilenummer 326912
# 016
MPN: 326912
Linke vordere Bremshalterung
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 017
MPN: 277853
GUSSTEIL FÜR DIE LINKE VORDERRADAUFHÄNGUNG
-ASM-Genehmigung anfordern- -Nicht für GD-
aus £4.848,18
aus £4.848,18
# 017
MPN: 290886
GUSSTEIL FÜR DIE LINKE VORDERRADAUFHÄNGUNG
-ASM-Genehmigung anfordern- -Gilt für GD-
aus £4.984,91
aus £4.984,91
# 018
MPN: 277854
GUSSTEIL DER RECHTEN VORDERRADAUFHÄNGUNG
-ASM-Genehmigung anfordern- -Nicht für GD-
aus £4.153,00
aus £4.153,00
# 018
MPN: 290891
GUSSTEIL DER RECHTEN VORDERRADAUFHÄNGUNG
-ASM-Genehmigung anfordern- -Gilt für GD-
aus £4.489,22
aus £4.489,22
# 019
MPN: 292301
VORDERER HILFSRAHMEN-QUERTRÄGER
aus £427,61
aus £427,61
# 020
MPN: 273384
Diagonale vordere Hilfsrahmenstrebe rechts
-ASM-Genehmigung anfordern-
aus £185,59
aus £185,59
# 021
MPN: 281312
Diagonale vordere Hilfsrahmenstrebe links
-ASM-Genehmigung anfordern- -Nicht für GD-
aus £155,91
aus £155,91
# 021
MPN: 293665
Diagonale vordere Hilfsrahmenstrebe links
-ASM-Genehmigung anfordern- -Gilt für GD-
aus £296,95
aus £296,95
# 022
MPN: 281627
UNTERES RH-PROFIL
-ASM-Genehmigung anfordern- -Nicht für GD-
aus £427,61
aus £427,61
# 022
MPN: 292691
UNTERES RH-PROFIL
-ASM-Genehmigung anfordern- -Gilt für GD-
aus £171,82
aus £171,82
# 023
MPN: 281628
UNTERES LINKSPROFIL
-ASM-Genehmigung anfordern- -Nicht für GD-
aus £427,61
aus £427,61
# 023
MPN: 29269-2
UNTERES LINKSPROFIL
-ASM-Genehmigung anfordern- -Gilt für GD-
Ersetzung
Ersetzung
# 024
MPN: 274299
RH ZENTRALE EXTERNE DIAGONALE FIREWANDSTREBE
-ASM-Genehmigung anfordern- -Nicht für GD-
aus £654,77
aus £654,77
# 024
MPN: 293653
RH ZENTRALE EXTERNE DIAGONALE FIREWANDSTREBE
-ASM-Genehmigung anfordern- -Gilt für GD-
aus £296,95
aus £296,95
# 025
MPN: 274282
LINKE ZENTRALE EXTERNE DIAGONALE FIREWANDSTREBE
-ASM-Genehmigung anfordern- -Nicht für GD-
Ersetzung
Ersetzung
# 025
MPN: 291607
LINKE ZENTRALE EXTERNE DIAGONALE FIREWANDSTREBE
-ASM-Genehmigung anfordern- -Gilt für GD-
aus £259,82
aus £259,82
# 026
MPN: 273379
UNTERE rechte diagonale Firewall-Stütze
-ASM-Genehmigung anfordern- -Nicht für GD-
Ersetzung
Ersetzung
# 026
MPN: 293717
UNTERE rechte diagonale Firewall-Stütze
-ASM-Genehmigung anfordern- -Gilt für GD-
aus £371,20
aus £371,20
# 027
MPN: 281551
Untere diagonale Firewall-Stütze links
-ASM-Genehmigung anfordern- -Nicht für GD-
aus £571,64
aus £571,64
# 027
MPN: 293716
Untere diagonale Firewall-Stütze links
-ASM-Genehmigung anfordern- -Gilt für GD-
Ersetzung
Ersetzung
# 028
MPN: 276432
RH ZENTRALE INTERNE DIAGONALE FIREWANDSTREBE
-ASM-Genehmigung anfordern-
Ersetzung
Ersetzung
# 029
MPN: 276429
LINKE ZENTRALE INTERNE DIAGONALE FIREWANDSTREBE
-ASM-Genehmigung anfordern- -Nicht für GD-
Ersetzung
Ersetzung
# 029
MPN: 291615
LINKE ZENTRALE INTERNE DIAGONALE FIREWANDSTREBE
-ASM-Genehmigung anfordern- -Gilt für GD-
aus £222,71
aus £222,71
# 030
MPN: 277806
Querträgerstrebe der vorderen Crashbox rechts
aus £638,45
aus £638,45
# 031
MPN: 281789
Querträgerstrebe der vorderen Crashbox links
aus £638,45
aus £638,45
# 032
MPN: 292357
rechte untere vordere Strebe
aus £489,96
aus £489,96
# 033
MPN: 281316
Linke untere vordere Strebe
aus £489,96
aus £489,96
# 034
MPN: 281813
Rechte obere vordere Strebe
aus £111,37
aus £111,37
# 035
MPN: 281814
Linke obere vordere Strebe
aus £111,37
aus £111,37
# 036
MPN: 277394
SCHRAUBEN
-M10 X 1.25 X 40-
aus £4,95
aus £4,95
# 037
MPN: 271283
SCHRAUBEN
-M10 X 1.25 X 70-
aus £3,29
aus £3,29
# 038
MPN: 277723
SCHRAUBEN
-M10 X 1.25 X 55-
aus £3,29
aus £3,29
# 039
MPN: 84905800
Querträger der vorderen Stoßstange
aus £593,91
aus £593,91
# 040
MPN: 14645690
NIET
aus £0,47
aus £0,47
# 041
MPN: 84315900
QUERTRÄGER FÜR STOßSTANGENREGAL
aus £445,42
aus £445,42
# 042
MPN: 14645690
NIET
aus £0,47
aus £0,47
# 043
MPN: 84337900
DECKELSCHLOSS-BEFESTIGUNGSHALTERUNG
aus £79,30
aus £79,30
# 044
MPN: 84926500
RECHTE SEITLICHE STOßSTANGE MONTAGEHALTERUNG
aus £51,97
aus £51,97
# 045
MPN: 84926600
LINKE SEITLICHE STOßSTANGE MONTAGEHALTERUNG
aus £51,97
aus £51,97
# 046
MPN: 84904100
VORDERE BEFESTIGUNGSHALTERUNG FÜR rechte MOTORRAUMABDECKUNG
aus £185,59
aus £185,59
# 047
MPN: 84904300
VORDERE BEFESTIGUNGSHALTERUNG FÜR LINKE MOTORRAUMABDECKUNG
aus £185,59
aus £185,59
# 048
MPN: 14814434
SCHRAUBEN
-M8 X 25-
aus £0,47
aus £0,47
# 049
MPN: 10519624
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10519601 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 050
MPN: 284518
BEFESTIGUNGSHALTERUNG FÜR VORDEREN BESCHLEUNIGUNGSMESSER
aus £5,71
aus £5,71
# 051
MPN: 286137
HALTERUNG FÜR RECHTE RIEMENFÜHRUNG
aus £148,48
aus £148,48
# 052
MPN: 286136
HALTERUNG FÜR DEN LINKEN GURTRETRAKTOR
aus £148,48
aus £148,48
# 053
MPN: 273894
LINKES ÄUSSERES FIREWAND-ENDSTÜCK
aus £74,23
aus £74,23
Dieses Teil ersetzt die Teilenummer 273909
# 053
MPN: 273911
RH ÄUSSERES FIREWAND-ENDSTÜCK
aus £74,23
aus £74,23
Dieses Teil ersetzt die Teilenummer 273908
# 054
MPN: 273211
BEFESTIGUNG DES UNTEREN SCHARNIERS DER RECHTEN VORDERTÜR
aus £259,82
aus £259,82
# 054
MPN: 273220
BEFESTIGUNG DES UNTEREN SCHARNIERS DER LINKEN VORDERTÜR
aus £259,82
aus £259,82
# 055
MPN: 84931800
OBERE HINTERE HALTERUNG FÜR DEN RECHTEN VORDEREN KOTFLÜGEL
aus £5,80
aus £5,80
# 056
MPN: 84931900
OBERE HINTERE HALTERUNG FÜR LINKEN FRONTFENDER
aus £5,80
aus £5,80
# 057
MPN: 16043634
SCHRAUBEN
-M8 X 25-
aus £0,47
aus £0,47
# 057
MPN: 16044434
SCHRAUBEN
-M8 X 60- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 16287834-
aus £0,94
aus £0,94
# 057
MPN: 16044434
SCHRAUBEN
-M8 X 60-
aus £0,94
aus £0,94
# 057
MPN: 16287834
SCHRAUBEN
-M8 X 55- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 16044434-
aus £1,44
aus £1,44
Dieses Teil ersetzt die Teilenummer 16287821, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 058
MPN: 16043634
SCHRAUBEN
-M8 X 25-
aus £0,47
aus £0,47
# 058
MPN: 16044334
SCHRAUBEN
-M8 X 55-
aus £4,28
aus £4,28
# 058
MPN: 16044434
SCHRAUBEN
-M8 X 60- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 16287834-
aus £0,94
aus £0,94
# 058
MPN: 16044434
SCHRAUBEN
-M8 X 60- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 16044334-
aus £0,94
aus £0,94
# 058
MPN: 16287834
SCHRAUBEN
-M8 X 55- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 16044434-
aus £1,44
aus £1,44
Dieses Teil ersetzt die Teilenummer 16287821, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 059
MPN: 11194074
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 11194077 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 060
MPN: 12646724
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12601571 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 061
MPN: 10450690
HALTERUNG MIT HÜLSE
aus £0,47
aus £0,47
# 062
MPN: 231617
SCHRAUBEN
-M6 X 18-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14433124
# 063
MPN: 217854
CLIP
aus £0,54
aus £0,54
