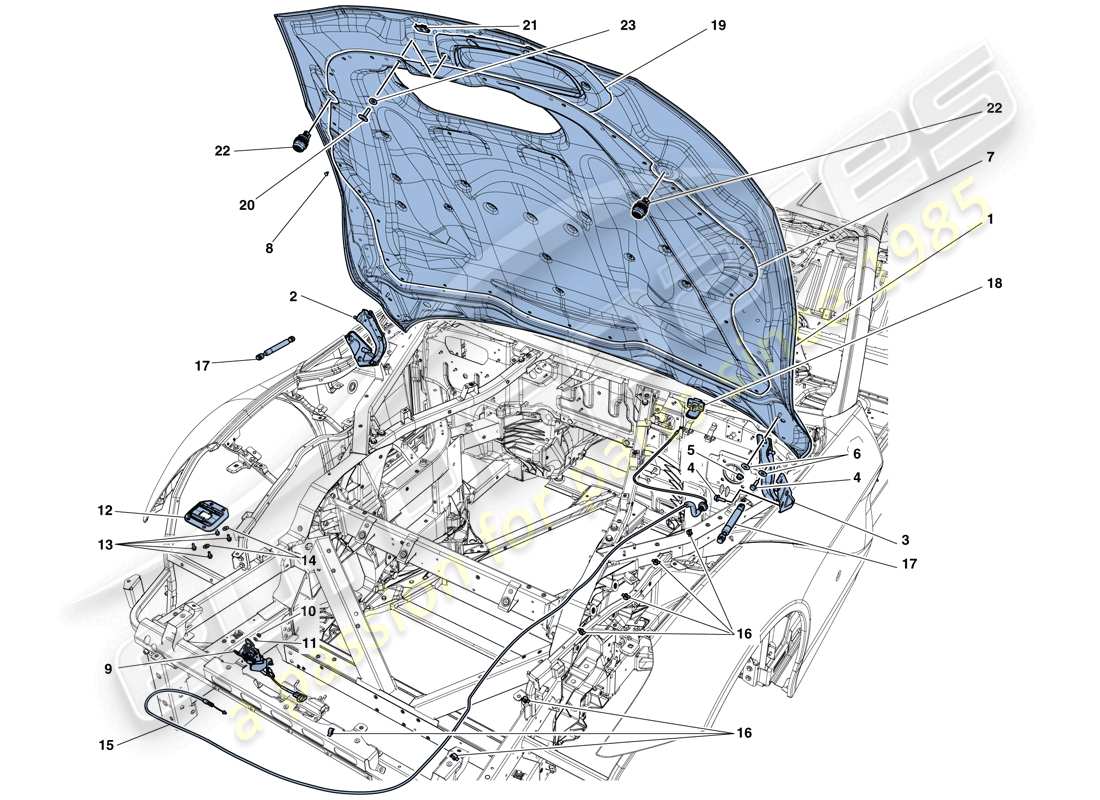

0111 - VORDERER DECKEL UND ÖFFNUNGSMECHANISMUS
Ferrari F12 Berlinetta (RHD) FRONT LID AND OPENING MECHANISM Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz

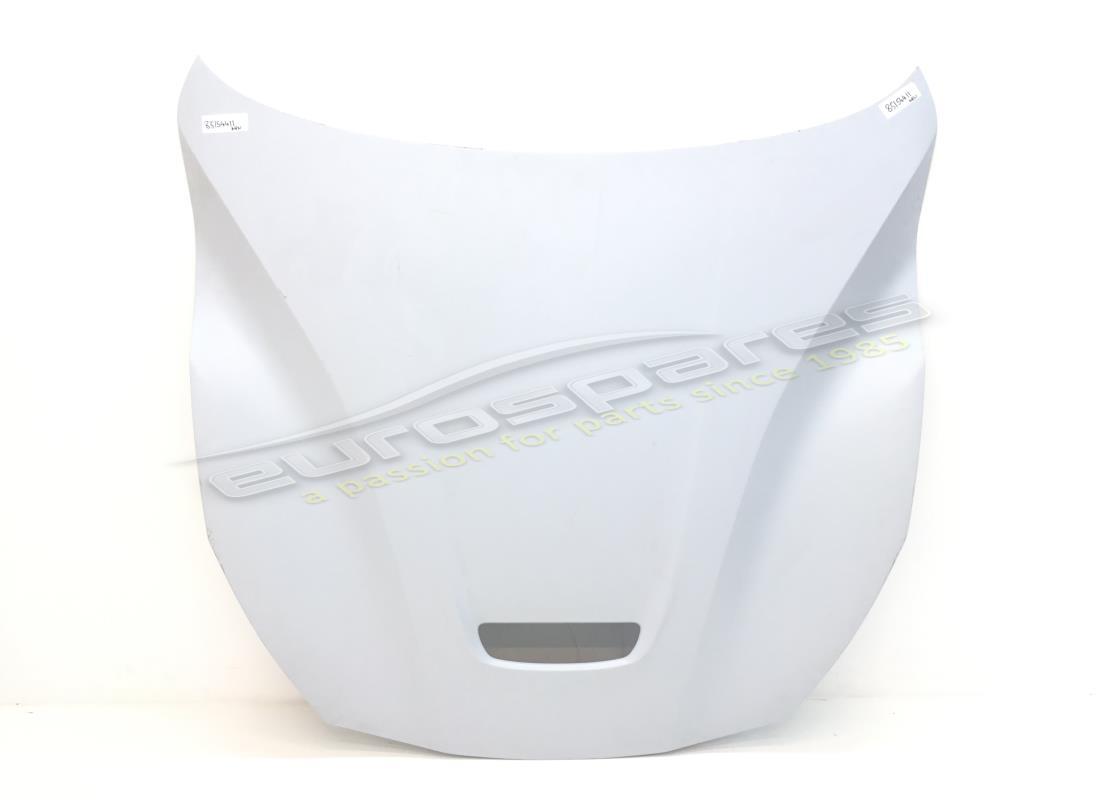

# 001
MPN: 85154411
Motorraumdeckel
aus £1.362,36
aus £1.362,36
# 002
MPN: 85156300
KOMPL. RECHTES SCHARNIER
aus £87,45
aus £87,45
# 003
MPN: 85156400
KOMPL. LINKES SCHARNIER
aus £87,45
aus £87,45
# 004
MPN: 16287224
SCHRAUBEN
-M8 X 25-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 16287221
# 005
MPN: 14059311
NUSS
aus £0,26
aus £0,26
# 006
MPN: 12646724
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12601571 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 007
MPN: 83410400
UNTERDECKEL-ISOLIERUNG
aus £657,71
aus £657,71
# 008
MPN: 14591687
VERSCHLUSSTASTE
aus £0,27
aus £0,27
Dieses Teil ersetzt die Teilenummer 69767700 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 009
MPN: 83752200
DECKEL
aus £92,20
aus £92,20
# 010
MPN: 13046112
NUSS
aus £0,47
aus £0,47
# 011
MPN: 12647878
Scheibe
aus £1,49
aus £1,49
# 012
MPN: 80246800
SCHLIEßPLATTE
aus £17,63
aus £17,63
# 013
MPN: 81923100
SCHRAUBEN
-M6 X 18-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 16297034
# 014
MPN: 12647601
Scheibe
aus £0,47
aus £0,47

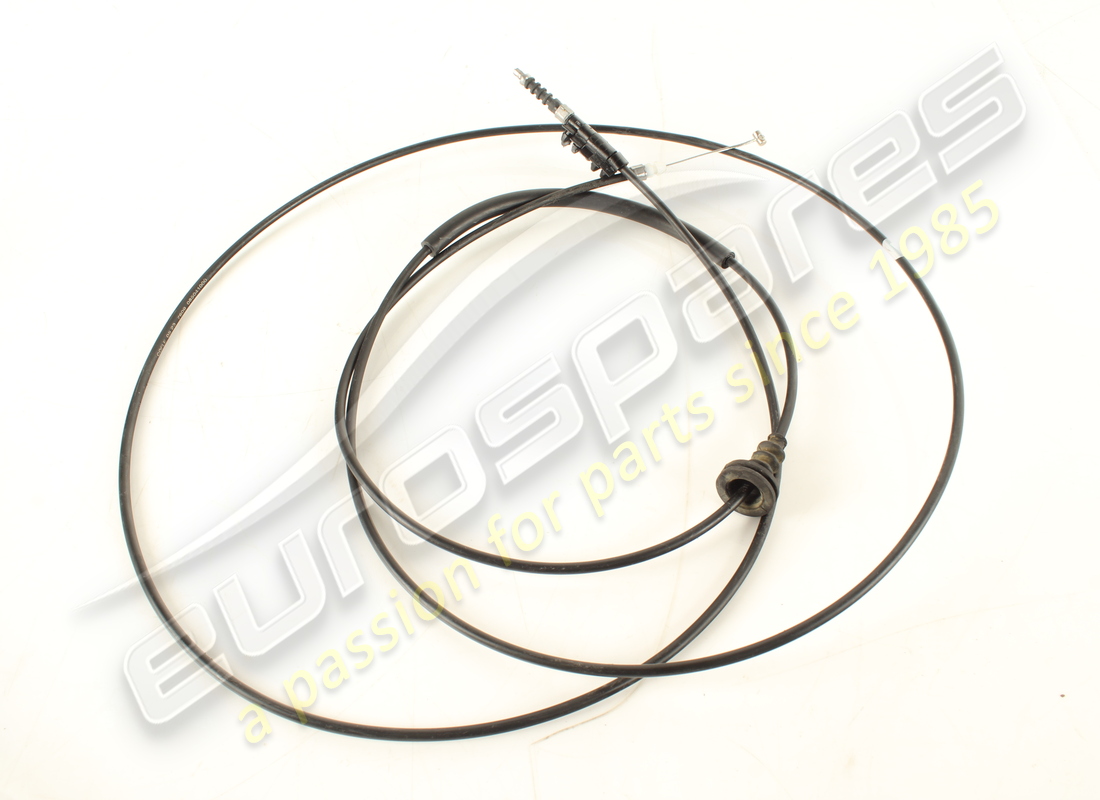

# 015
MPN: 83410600
BOWDENZUG ZUR LÖSUNG DES DECKELS
-Nicht für GD-
aus £40,83
aus £40,83
# 015
MPN: 85041000
BOWDENZUG ZUR LÖSUNG DES DECKELS
-Gilt für GD-
aus £42,30
aus £42,30
# 016
MPN: 14569480
CLIP
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 81580800
# 016
MPN: 209928
CLIP
aus £0,77
aus £0,77
# 017

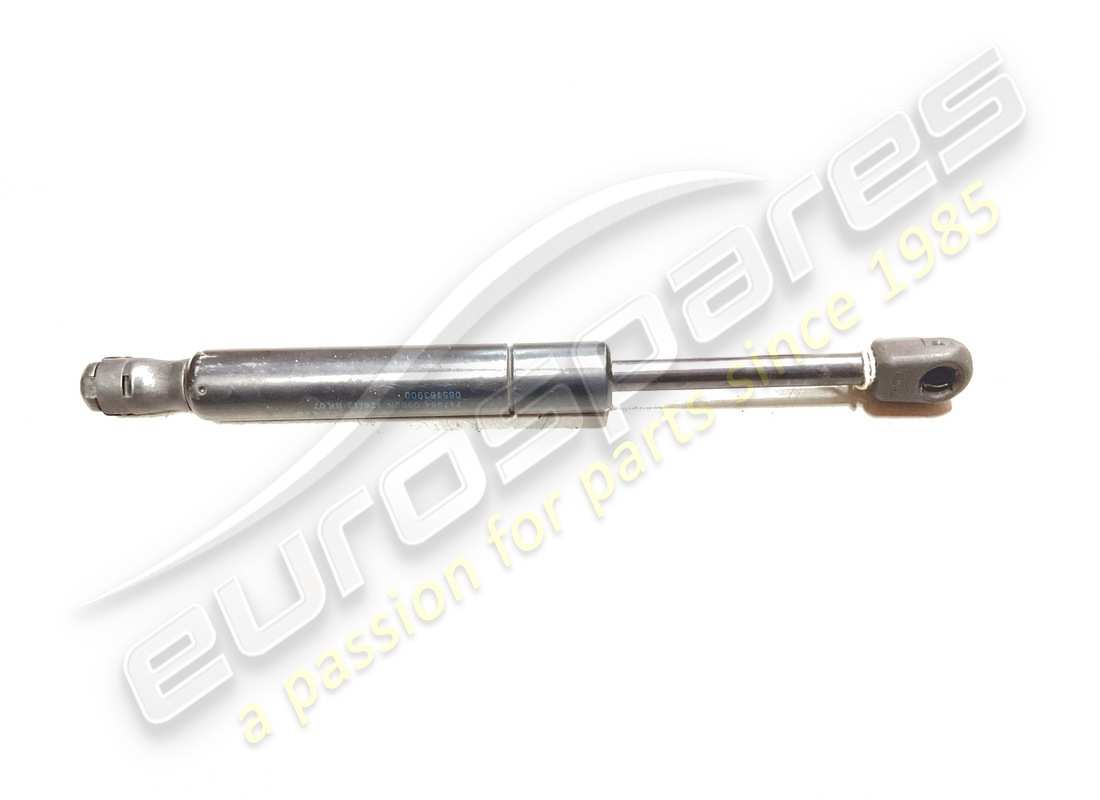

MPN: 85045800
GASSTRÜTTE
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 85163900-
Ersetzung
Ersetzung

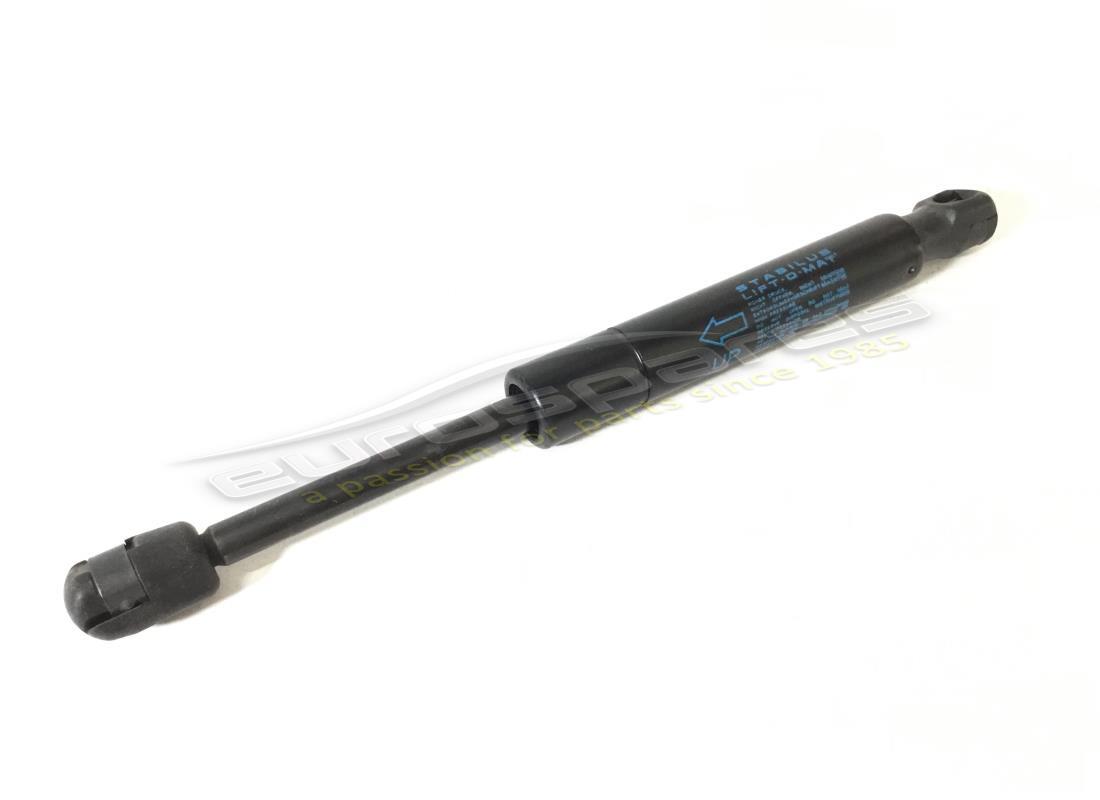

# 017
MPN: 85163900
GASSTRÜTTE
aus £21,52
aus £21,52
Dieses Teil ersetzt die Teilenummer 85045800 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 018
MPN: 67003800
MOTORRAUM-DECKELGRIFF
aus £23,68
aus £23,68
# 019
MPN: 84454900
LUFTVENTILUMKLEIDUNG
aus £77,58
aus £77,58
# 020
MPN: 256490
SCHRAUBEN
aus £1,09
aus £1,09
Dieses Teil ersetzt die Teilenummer 86607000
# 020
MPN: 69854700
SCHRAUBEN
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 256490-
aus £2,07
aus £2,07
# 021
MPN: 66927700
HALTERUNG MIT KRAGEN
aus £0,75
aus £0,75
# 022
MPN: 67161800
STOSSDÄMPFER
aus £21,53
aus £21,53
Dieses Teil ersetzt die Teilenummer 69773300
# 023
MPN: 84738000
Scheibe
aus £0,61
aus £0,61
