Eurospares-part-diagram-0003.webp)

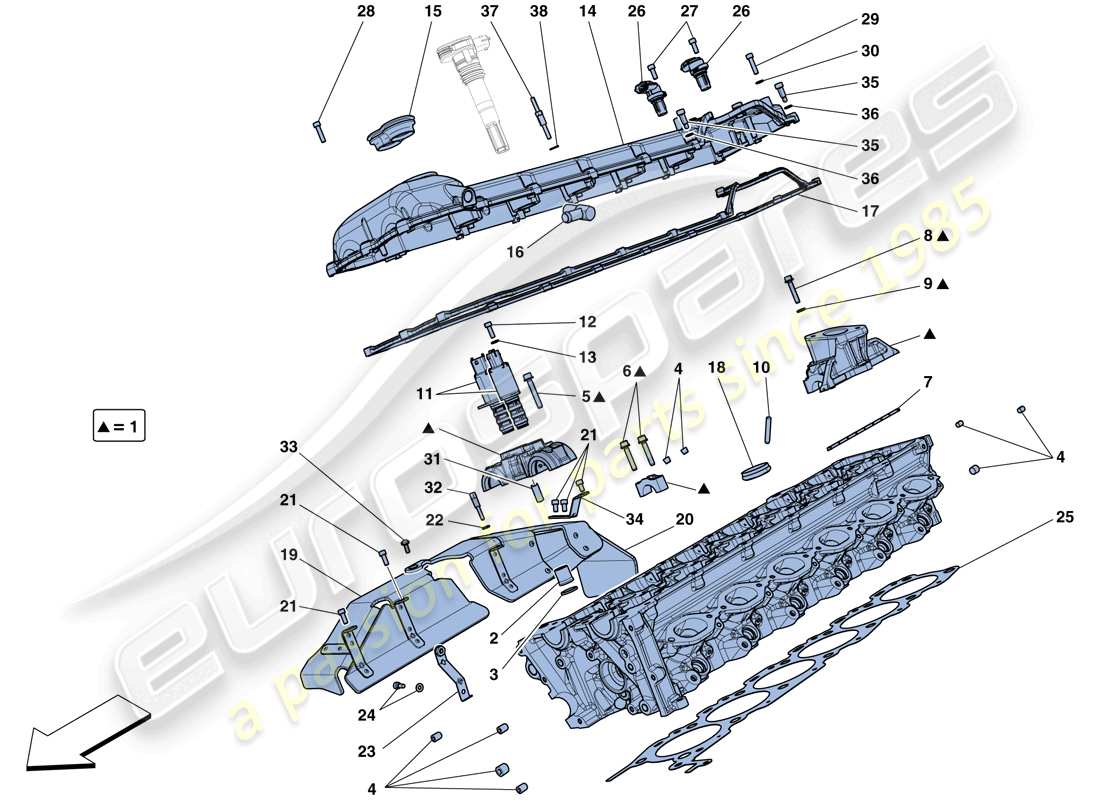

0003 - RECHTER ZYLINDERKOPF
Ferrari F12 Berlinetta (USA) RIGHT HAND CYLINDER HEAD Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 287817
RECHTER KOPF
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 275519
# 001
MPN: 303928
RECHTER KOPF
-Anwendbar nach Erschöpfung von 287817-
aus £2.514,39
aus £2.514,39
# 002
MPN: 183524
NUSS
-Befestigungskopf am Kurbelgehäuse-
aus £0,98
aus £0,98
# 003
MPN: 151117
Scheibe
-Befestigungskopf am Kurbelgehäuse-
aus £0,32
aus £0,32
# 004
MPN: 10275501
GEWINDESTECKER
-M12 X 11-
aus £0,52
aus £0,52
# 004
MPN: 127635
GEWINDESTECKER
-M18 X 11 X 1.5- -Abdeckung der Inspektionsöffnung-
aus £1,52
aus £1,52
Dieses Teil ersetzt die Teilenummer 183447
# 004
MPN: 127635
GEWINDESTECKER
-M18 X 11 X 1.5- -Für hintere Wasserdüsenabdeckung-
aus £1,52
aus £1,52
Dieses Teil ersetzt die Teilenummer 183447
# 004
MPN: 14326001
GEWINDESTECKER
-D. 10 X 1.25- -Für Ölkreislaufdüsen- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 282755-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 194495
# 004
MPN: 199760
GEWINDESTECKER
-D. 6 X 1-
aus £0,47
aus £0,47
# 004
MPN: 282755
GEWINDESTECKER
-D. 10 X 1.25- -Für Ölkreislauföffnungen-
aus £1,13
aus £1,13
# 005
MPN: 243720
SCHRAUBEN
-M6 X 40-
aus £0,53
aus £0,53
# 005
MPN: 243721
SCHRAUBE MIT Scheibe
-M6 X 45-
aus £0,47
aus £0,47
# 006
MPN: 243719
SCHRAUBE MIT Scheibe
-M6 X 35-
aus £0,47
aus £0,47
# 007
MPN: 239614
Dichtung
aus £3,61
aus £3,61
# 008
MPN: 239502
SCHRAUBEN
-M6 X 25-
aus £0,47
aus £0,47
# 008
MPN: 243719
SCHRAUBE MIT Scheibe
-M6 X 35-
aus £0,47
aus £0,47
# 009
MPN: 11197774
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 11197770 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 010
MPN: 211641
STEHBOLZEN
-M8 X 16- -Schaftlänge 24 mm-
aus £0,51
aus £0,51
# 011
MPN: 296017
ÖLDRUCKREGELVENTIL
aus £60,73
aus £60,73
Dieses Teil ersetzt die Teilenummer 269227 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 011
MPN: 296017
ÖLDRUCKREGELVENTIL
aus £60,73
aus £60,73
Dieses Teil ersetzt die Teilenummer 269227 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 012
MPN: 14304221
SCHRAUBEN
-M5 X 16-
aus £0,47
aus £0,47
# 013
MPN: 11181574
Scheibe
aus £0,54
aus £0,54
# 014
MPN: 271268
RECHTER ZYLINDERKOPFDECKEL
-Anwendbar bis Motornummer 201497-
aus £369,77
aus £369,77
# 014
MPN: 292565
RECHTER ZYLINDERKOPFDECKEL
-Anwendbar ab Motor Nr. 201498-
aus £386,04
aus £386,04
# 015
MPN: 229353
MAGNETVENTILDICHTUNG
aus £9,62
aus £9,62
# 016
MPN: 271521
VERBINDER
aus £3,55
aus £3,55
# 017
MPN: 243800
RECHTE KOPFDECKELDICHTUNG
aus £44,54
aus £44,54
# 018
MPN: 223982
ZÜNDKERZENROHRDICHTUNG
aus £1,36
aus £1,36
# 019
MPN: 293212
Hitzeschild für den vorderen rechten Kopf
aus £86,33
aus £86,33
# 020
MPN: 293211
RECHTER HITZESCHILD FÜR DEN HINTEREN KOPF
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 297952-
Ersetzung
Ersetzung
# 020
MPN: 297952
RECHTER HITZESCHILD FÜR DEN HINTEREN KOPF
aus £75,54
aus £75,54
Dieses Teil ersetzt die Teilenummer 293211 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 021
MPN: 10902024
SCHRAUBEN
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 11628424-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10902011, die wir auf Lager haben - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 021
MPN: 11628424
SCHRAUBEN
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 233600-
aus £0,52
aus £0,52
# 021
MPN: 233600
SCHRAUBEN
-M6 X 12-
aus £0,47
aus £0,47
# 022
MPN: 11197774
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 11197770 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 023
MPN: 252099
SCHILDMONTAGEHALTERUNG
aus £9,42
aus £9,42
# 024
MPN: 231616
SCHRAUBEN
-M6 X 14-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14305724, die wir auf Lager haben
# 025
MPN: 243803
rechte Kopf-Kurbelgehäuse-Dichtung
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 025
MPN: 324013
rechte Kopf-Kurbelgehäuse-Dichtung
-Anwendbar nach Erschöpfung von 243803-
aus £148,48
aus £148,48
Dieses Teil ersetzt die Teilenummer 243803
# 026
MPN: 224573
ZEITSENSOR
aus £11,13
aus £11,13
# 027
MPN: 231616
SCHRAUBEN
-M6 X 14-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14305724, die wir auf Lager haben
# 028
MPN: 157218
SCHRAUBEN
-M6 X 25- – Gilt ab Motor-Nr. 201498-
aus £0,47
aus £0,47
# 028
MPN: 208765
STEHBOLZEN
-Anwendbar bis Motornummer 201497-
aus £3,28
aus £3,28
# 029
MPN: 157218
SCHRAUBEN
-M6 X 25- -Befestigungsdeckel an Zylinderköpfen-
aus £0,47
aus £0,47
# 030
MPN: 11197774
Scheibe
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 11197770 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 031
MPN: 200458
RÜCKSCHLAGVENTIL
aus £5,32
aus £5,32
# 032
MPN: 272344
STEHBOLZEN
aus £3,92
aus £3,92
# 033
MPN: 11625524
SCHRAUBEN
aus £0,53
aus £0,53
# 034
MPN: 291172
RECHTER KOPFHITZESCHILDHALTERUNG
aus £14,10
aus £14,10
# 035
MPN: 293278
SCHRAUBEN
-M6 X 1-
aus £7,54
aus £7,54
Dieses Teil ersetzt die Teilenummer 284200
# 036
MPN: 11198074
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 11198071, die wir auf Lager haben - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 037
MPN: 269228
STEHBOLZEN
aus £3,44
aus £3,44
# 038
MPN: 11197774
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 11197770 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
-part-diagram-0004.webp "FERRARI F12 BERLINETTA (USA) LINKER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0005.webp "FERRARI F12 BERLINETTA (USA) ZEITSTEUERUNGSSYSTEM – STÖßEL TEILEDIAGRAMM")
-part-diagram-0006.webp "FERRARI F12 BERLINETTA (USA) TIMINGSYSTEM - ANTRIEB TEILEDIAGRAMM")
-part-diagram-0007.webp "FERRARI F12 BERLINETTA (USA) EINSPRITZUNG – ZÜNDSYSTEM TEILEDIAGRAMM")
-part-diagram-0008.webp "FERRARI F12 BERLINETTA (USA) SEKUNDÄRLUFTSYSTEM TEILEDIAGRAMM")
-part-diagram-0009.webp "FERRARI F12 BERLINETTA (USA) SEKUNDÄRLUFTSYSTEM TEILEDIAGRAMM")
-part-diagram-0010.webp "FERRARI F12 BERLINETTA (USA) KRAFTSTOFFTANK, KRAFTSTOFFSYSTEMPUMPEN UND ROHRE TEILEDIAGRAMM")
-part-diagram-0011.webp "FERRARI F12 BERLINETTA (USA) KRAFTSTOFFTANK UND EINFÜLLHALS TEILEDIAGRAMM")
-part-diagram-0012.webp "FERRARI F12 BERLINETTA (USA) KONTROLLSYSTEM FÜR VERDAMPFUNGSEMISSIONEN TEILEDIAGRAMM")
-part-diagram-0013.webp "FERRARI F12 BERLINETTA (USA) ANSAUGKRÜMMER TEILEDIAGRAMM")
-part-diagram-0014.webp "FERRARI F12 BERLINETTA (USA) LUFTEINLASS TEILEDIAGRAMM")
-part-diagram-0015.webp "FERRARI F12 BERLINETTA (USA) VORKATALYTISCHE KONVERTER UND KATALYTISCHE KONVERTER TEILEDIAGRAMM")
-part-diagram-0016.webp "FERRARI F12 BERLINETTA (USA) SCHALLDÄMPFER TEILEDIAGRAMM")
-part-diagram-0017.webp "FERRARI F12 BERLINETTA (USA) GETRIEBEÖLSCHMIER- UND KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-0018.webp "FERRARI F12 BERLINETTA (USA) SCHMIERSYSTEM: TANK TEILEDIAGRAMM")
-part-diagram-0019.webp "FERRARI F12 BERLINETTA (USA) KÜHLUNG – ÖLPUMPE TEILEDIAGRAMM")
-part-diagram-0020.webp "FERRARI F12 BERLINETTA (USA) KÜHLUNG – SAMMELBEHÄLTER UND ROHRE TEILEDIAGRAMM")
-part-diagram-0021.webp "FERRARI F12 BERLINETTA (USA) KÜHLUNG – HEIZKÖRPER UND LUFTKANÄLE TEILEDIAGRAMM")
-part-diagram-0022.webp "FERRARI F12 BERLINETTA (USA) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0023.webp "FERRARI F12 BERLINETTA (USA) ÜBERTRAGUNGSROHR TEILEDIAGRAMM")
-part-diagram-0024.webp "FERRARI F12 BERLINETTA (USA) KOMPLETTE PEDALBOARD-BAUGRUPPE TEILEDIAGRAMM")
-part-diagram-0025.webp "FERRARI F12 BERLINETTA (USA) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0026.webp "FERRARI F12 BERLINETTA (USA) GETRIEBE-REPARATURSATZ TEILEDIAGRAMM")
-part-diagram-0027.webp "FERRARI F12 BERLINETTA (USA) SERVOLENKUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-0028.webp "FERRARI F12 BERLINETTA (USA) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0029.webp "FERRARI F12 BERLINETTA (USA) VORDERRADBREMSSÄTTEL TEILEDIAGRAMM")
-part-diagram-0030.webp "FERRARI F12 BERLINETTA (USA) HINTERE BREMSSÄTTEL TEILEDIAGRAMM")
-part-diagram-0031.webp "FERRARI F12 BERLINETTA (USA) STEUERUNG DER FESTSTELLBREMSE TEILEDIAGRAMM")
-part-diagram-0032.webp "FERRARI F12 BERLINETTA (USA) HYDRAULISCHES SERVOLENKUNGSKASTEN TEILEDIAGRAMM")
-part-diagram-0033.webp "FERRARI F12 BERLINETTA (USA) LENKSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0034.webp "FERRARI F12 BERLINETTA (USA) SERVOLENKPUMPE UND RESERVOIR TEILEDIAGRAMM")
-part-diagram-0035.webp "FERRARI F12 BERLINETTA (USA) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0036.webp "FERRARI F12 BERLINETTA (USA) VORDERRADAUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0037.webp "FERRARI F12 BERLINETTA (USA) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0038.webp "FERRARI F12 BERLINETTA (USA) HINTERE AUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0039.webp "FERRARI F12 BERLINETTA (USA) RÄDER TEILEDIAGRAMM")
-part-diagram-0040.webp "FERRARI F12 BERLINETTA (USA) REIFENDRUCKKONTROLLSYSTEM TEILEDIAGRAMM")
-part-diagram-0041.webp "FERRARI F12 BERLINETTA (USA) FAHRZEUGHEBESYSTEM TEILEDIAGRAMM")
-part-diagram-0042.webp "FERRARI F12 BERLINETTA (USA) BATTERIE TEILEDIAGRAMM")
-part-diagram-0043.webp "FERRARI F12 BERLINETTA (USA) LICHTMASCHINE – ANLASSERMOTOR TEILEDIAGRAMM")
-part-diagram-0044.webp "FERRARI F12 BERLINETTA (USA) AC-SYSTEM-KOMPRESSOR TEILEDIAGRAMM")
-part-diagram-0045.webp "FERRARI F12 BERLINETTA (USA) AC-SYSTEM – WASSER UND FREON TEILEDIAGRAMM")
-part-diagram-0046.webp "FERRARI F12 BERLINETTA (USA) VERDAMPFEREINHEIT TEILEDIAGRAMM")
-part-diagram-0047.webp "FERRARI F12 BERLINETTA (USA) LUFTKANÄLE IM ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-0048.webp "FERRARI F12 BERLINETTA (USA) MIT DEM FAHRZEUG GELIEFERTE WERKZEUGE UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0100.webp "FERRARI F12 BERLINETTA (USA) KAROSSERIE – AUSSENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0101.webp "FERRARI F12 BERLINETTA (USA) GEWÄCHSHAUS TEILEDIAGRAMM")
-part-diagram-0102.webp "FERRARI F12 BERLINETTA (USA) STRUKTUREN UND ELEMENTE, VORNE DES FAHRZEUGS TEILEDIAGRAMM")
-part-diagram-0103.webp "FERRARI F12 BERLINETTA (USA) STRUKTUREN UND ELEMENTE, FAHRZEUGZENTRUM TEILEDIAGRAMM")
-part-diagram-0104.webp "FERRARI F12 BERLINETTA (USA) STRUKTUREN UND ELEMENTE, RÜCKSEITE DES FAHRZEUGS TEILEDIAGRAMM")
-part-diagram-0105.webp "FERRARI F12 BERLINETTA (USA) FERTIGSTELLUNG DES FAHRGESTELLS TEILEDIAGRAMM")
-part-diagram-0106.webp "FERRARI F12 BERLINETTA (USA) FLACHER UNTERBODEN UND RADHÄUSER TEILEDIAGRAMM")
-part-diagram-0107.webp "FERRARI F12 BERLINETTA (USA) ISOLIERUNG TEILEDIAGRAMM")
-part-diagram-0108.webp "FERRARI F12 BERLINETTA (USA) PASSAGIERRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0109.webp "FERRARI F12 BERLINETTA (USA) GEPÄCKRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0110.webp "FERRARI F12 BERLINETTA (USA) DACHHIMMELVERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0111.webp "FERRARI F12 BERLINETTA (USA) VORDERER DECKEL UND ÖFFNUNGSMECHANISMUS TEILEDIAGRAMM")
-part-diagram-0112.webp "FERRARI F12 BERLINETTA (USA) HECKDECKEL UND ÖFFNUNGSMECHANISMUS TEILEDIAGRAMM")
-part-diagram-0113.webp "FERRARI F12 BERLINETTA (USA) KRAFTSTOFFEINFÜLLKLAPPE UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-0114.webp "FERRARI F12 BERLINETTA (USA) TÜREN – UNTERKONSTRUKTION UND VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0115.webp "FERRARI F12 BERLINETTA (USA) TÜREN – ÖFFNUNGSMECHANISMUS UND SCHARNIERE TEILEDIAGRAMM")
-part-diagram-0116.webp "FERRARI F12 BERLINETTA (USA) TÜREN – ELEKTRISCHE FENSTERHEBER UND RÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-0117.webp "FERRARI F12 BERLINETTA (USA) FRONTSTOßSTANGE TEILEDIAGRAMM")
-part-diagram-0118.webp "FERRARI F12 BERLINETTA (USA) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-0119.webp "FERRARI F12 BERLINETTA (USA) BILDSCHIRME, FENSTER UND DICHTUNGEN TEILEDIAGRAMM")
-part-diagram-0120.webp "FERRARI F12 BERLINETTA (USA) VORDERSITZ – SICHERHEITSGURTE, FÜHRUNGEN UND EINSTELLUNG TEILEDIAGRAMM")
-part-diagram-0121.webp "FERRARI F12 BERLINETTA (USA) VORDERSITZ – VERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0122.webp "FERRARI F12 BERLINETTA (USA) RENNSITZ TEILEDIAGRAMM")
-part-diagram-0123.webp "FERRARI F12 BERLINETTA (USA) INNENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0124.webp "FERRARI F12 BERLINETTA (USA) TUNNEL - UNTERSTRUKTUR UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0125.webp "FERRARI F12 BERLINETTA (USA) ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-0126.webp "FERRARI F12 BERLINETTA (USA) HANDSCHUHFACH TEILEDIAGRAMM")
-part-diagram-0127.webp "FERRARI F12 BERLINETTA (USA) AIRBAGS TEILEDIAGRAMM")
-part-diagram-0128.webp "FERRARI F12 BERLINETTA (USA) ARMATURENBRETT UND TUNNELINSTRUMENTE TEILEDIAGRAMM")
-part-diagram-0129.webp "FERRARI F12 BERLINETTA (USA) SCHEINWERFER UND RÜCKLICHTER TEILEDIAGRAMM")
-part-diagram-0130.webp "FERRARI F12 BERLINETTA (USA) SCHILDE – EXTERNE VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0131.webp "FERRARI F12 BERLINETTA (USA) SCHEIBENWISCHER, SCHEIBE UND HUPEN TEILEDIAGRAMM")
-part-diagram-0132.webp "FERRARI F12 BERLINETTA (USA) HAUPTKABELSTRÄGE TEILEDIAGRAMM")
-part-diagram-0133.webp "FERRARI F12 BERLINETTA (USA) VERSCHIEDENE BEFESTIGUNGEN FÜR DAS ELEKTRISCHE SYSTEM TEILEDIAGRAMM")
-part-diagram-0134.webp "FERRARI F12 BERLINETTA (USA) ELEKTRONISCHES MANAGEMENT (AUFHÄNGUNG) TEILEDIAGRAMM")
-part-diagram-0135.webp "FERRARI F12 BERLINETTA (USA) FAHRZEUG-ECUS TEILEDIAGRAMM")
-part-diagram-0136.webp "FERRARI F12 BERLINETTA (USA) DIEBSTAHLSICHERUNG TEILEDIAGRAMM")
-part-diagram-0137.webp "FERRARI F12 BERLINETTA (USA) INFOTAINMENT-SYSTEM TEILEDIAGRAMM")
-part-diagram-0138.webp "FERRARI F12 BERLINETTA (USA) AUDIO-LAUTSPRECHERSYSTEM TEILEDIAGRAMM")
-part-diagram-0139.webp "FERRARI F12 BERLINETTA (USA) TELEMETRIE TEILEDIAGRAMM")
-part-diagram-0140.webp "FERRARI F12 BERLINETTA (USA) KLEBEETIKETTEN UND PLAQUES TEILEDIAGRAMM")
-part-diagram-0999.webp "FERRARI F12 BERLINETTA (USA) FARBCODES TEILEDIAGRAMM")
-part-diagram-0000.webp "FERRARI F12 BERLINETTA (USA) ERSATZ-MONTAGEEINHEITEN TEILEDIAGRAMM")
-part-diagram-0001.webp "FERRARI F12 BERLINETTA (USA) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0002.webp "FERRARI F12 BERLINETTA (USA) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
