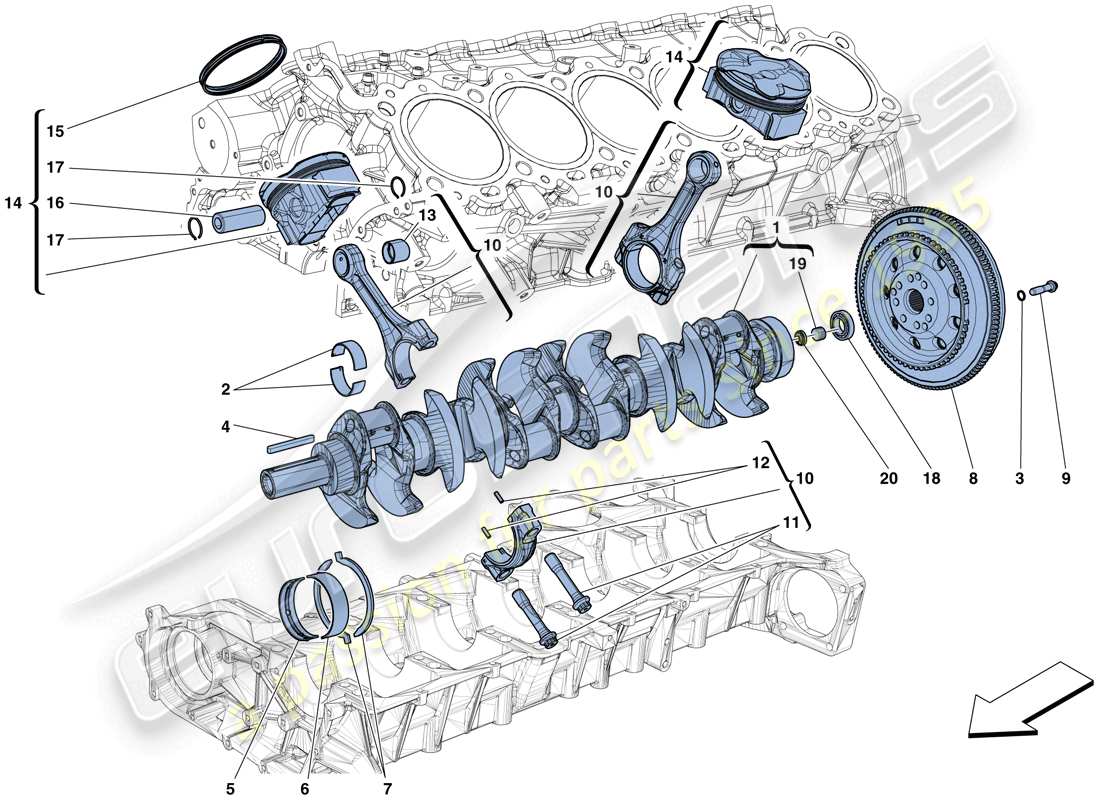

0002 - Kurbelwelle – Pleuel und Kolben
Ferrari F12 TDF (Europe) CRANKSHAFT - CONNECTING RODS AND PISTONS Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 306666
Kurbelwelle
aus £3.057,74
aus £3.057,74
# 002
MPN: 304681
PLEUELHALBLAGER
-Blau-
aus £11,92
aus £11,92
# 002
MPN: 304682
PLEUELHALBLAGER
-Rot-
aus £11,92
aus £11,92
# 002
MPN: 304683
PLEUELHALBLAGER
-Rosa-
aus £11,92
aus £11,92
# 003
MPN: 282966
Dichtung
aus £2,65
aus £2,65
# 004
MPN: 190981
Schlüssel
aus £0,57
aus £0,57
# 005
MPN: 271028
OBERES HALBLAGER
-Blau-
aus £18,86
aus £18,86
# 005
MPN: 271029
OBERES HALBLAGER
-Gelb-
aus £22,15
aus £22,15
# 005
MPN: 271030
OBERES HALBLAGER
-Grün-
aus £20,75
aus £20,75
# 006
MPN: 271023
UNTERES HALBLAGER
-Blau-
aus £18,86
aus £18,86
# 006
MPN: 271024
UNTERES HALBLAGER
-Gelb-
aus £22,15
aus £22,15
# 006
MPN: 271025
UNTERES HALBLAGER
-Grün-
aus £20,75
aus £20,75
# 007
MPN: 261727
KURBELWELLENLAGERSCHEIBE
aus £6,03
aus £6,03
# 008
MPN: 323539
MOTORSCHWUNGRAD
Ersetzung
Ersetzung
# 009
MPN: 229907
BEFESTIGUNGSSCHRAUBE
-M10 X 1.25 X 41.5-
aus £5,00
aus £5,00
# 010
MPN: 313576
KOMPL. PLEUELSTANGE UND KAPPE
aus £198,19
aus £198,19
# 011
MPN: 254806
SCHRAUBEN
aus £17,94
aus £17,94
# 012
MPN: 292751
AUSRICHTUNGSSTIFT
aus £16,18
aus £16,18
# 013
MPN: 300758
BUCHSE
aus £23,85
aus £23,85
# 014
MPN: 321055
KOMPL. KOLBEN, RECHTE ZYLINDERBANK
-Anwendbar bis Motornummer 345751- -Anwendbar bis zur Erschöpfung-
Ersetzung
Ersetzung
# 014
MPN: 321056
KOMPL. KOLBEN, ZYLINDERBANK LINKS
-Anwendbar bis Motornummer 345751- -Anwendbar bis zur Erschöpfung-
Ersetzung
Ersetzung
# 014
MPN: 336110
KOMPL. KOLBEN, RECHTE ZYLINDERBANK
-Anwendbar ab Motor Nr. 345752- -Anwendbar nach Erschöpfung von 321055-
aus £323,81
aus £323,81
Dieses Teil ersetzt die Teilenummer 321055
# 014
MPN: 336111
KOMPL. KOLBEN, ZYLINDERBANK LINKS
-Anwendbar ab Motor Nr. 345752- -Anwendbar nach Erschöpfung von 321056-
aus £323,81
aus £323,81
Dieses Teil ersetzt die Teilenummer 321056
# 015
MPN: 329062
KOMPL. KOLBENRINGSATZ
aus £67,94
aus £67,94
# 016
MPN: 255232
Kolbennadel
-Gültig bis zur Erschöpfung-
aus £75,05
aus £75,05
# 017
MPN: 255234
STOPPRING
-Gültig bis zur Erschöpfung-
aus £33,17
aus £33,17
# 018
MPN: 103877
LAGER
aus £16,00
aus £16,00
Dieses Teil ersetzt die Teilenummer 24940440
# 019
MPN: 176396
GEWINDESTECKER
aus £2,88
aus £2,88
# 020
MPN: 14328801
Stecker
aus £0,47
aus £0,47
