0007 - EINSPRITZUNG – ZÜNDSYSTEM

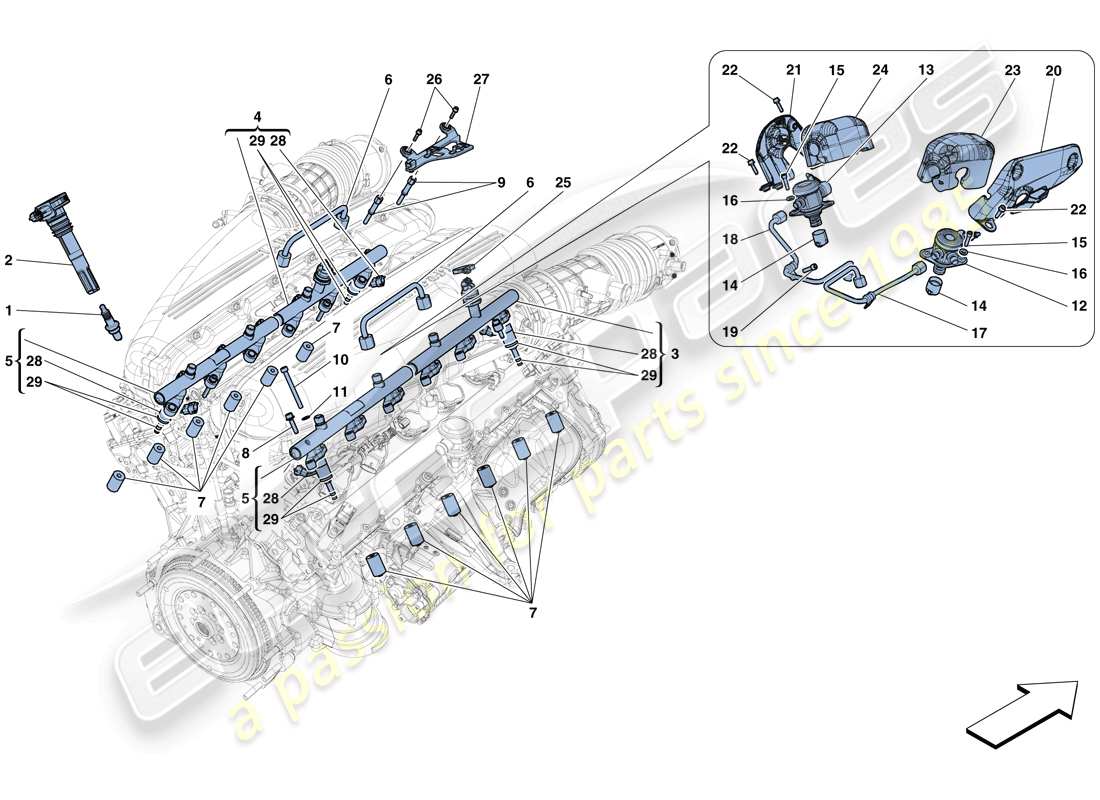

Ferrari F12 TDF (Europe) INJECTION - IGNITION SYSTEM Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 297423
ZÜNDKERZE MR8BP 8HJS
-NGK-
aus £18,20
aus £18,20
# 002
MPN: 290850
IGNITION COIL
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 337713-
aus £77,17
aus £77,17
Dieses Teil ersetzt die Teilenummer 248406, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 337713
IGNITION COIL
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 290850, die wir auf Lager haben
# 003
MPN: 311300
KOMPL. KRAFTSTOFFLEITUNG VORNE RECHTS
-Bestellen Sie auch Rohr Ref. 6-
aus £1.177,06
aus £1.177,06
# 004
MPN: 311301
KOMPL. KRAFTSTOFFLEITUNG VORNE LINKS
-Bestellen Sie auch Rohr Ref. 6-
aus £1.177,06
aus £1.177,06
# 005
MPN: 311302
KOMPL. HINTERE KRAFTSTOFFLEITUNG
-Bestellen Sie auch Rohr Ref. 6 und Pipe-Ref. 17 für rechte Zylinderbank oder Ref. 18 für linke Zylinderbank-
aus £946,56
aus £946,56
# 006
MPN: 247918
KRAFTSTOFFLEITUNG, DIE VORDERE UND HINTERE SCHIENE VERBINDET
aus £136,28
aus £136,28
# 007
MPN: 255724
SHIM
aus £4,54
aus £4,54
# 008
MPN: 231620
SCHRAUBEN
-M6 X 25-
aus £0,47
aus £0,47
# 009
MPN: 260965
STEHBOLZEN
-M6 X 23-
aus £3,10
aus £3,10
# 010
MPN: 14303834
SCHRAUBEN
-M6 X 60-
aus £0,82
aus £0,82
# 011
MPN: 11197774
Scheibe
aus £0,52
aus £0,52
Dieses Teil ersetzt die Teilenummer 11197770 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 012
MPN: 290031
RECHTE KRAFTSTOFFPUMPE
aus £378,15
aus £378,15
Dieses Teil ersetzt die Teilenummer 259334
# 013
MPN: 290032
Linke Kraftstoffpumpe
aus £378,15
aus £378,15
Dieses Teil ersetzt die Teilenummer 259335
# 014
MPN: 270601
TASSE
aus £19,98
aus £19,98
# 015
MPN: 14305434
SCHRAUBEN
aus £0,47
aus £0,47
# 016
MPN: 12639724
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12639725 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 017
MPN: 254515
RECHTES KRAFTSTOFFROHR
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 327854-
aus £154,70
aus £154,70
# 017
MPN: 327854
RECHTES KRAFTSTOFFROHR
aus £153,61
aus £153,61
# 018
MPN: 314949
Linkes Kraftstoffrohr
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 327855-
Ersetzung
Ersetzung
# 018
MPN: 327855
Linkes Kraftstoffrohr
aus £153,61
aus £153,61
Dieses Teil ersetzt die Teilenummer 314949
# 019
MPN: 231616
SCHRAUBEN
-M6 X 14-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14305724, die wir auf Lager haben
# 020
MPN: 323160
KOMPL. SCHALLDÄMPFENDE ABDECKUNG FÜR RH-PUMPE
aus £43,66
aus £43,66
# 021
MPN: 323161
KOMPL. SCHALLDÄMPFUNGSABDECKUNG FÜR LINKE PUMPE
aus £43,66
aus £43,66
# 022
MPN: 231618
SCHRAUBEN
-M6 X 20-
aus £0,47
aus £0,47
# 023
MPN: 313022
SCHALLDÄMPFUNG DER RH GDI-PUMPE
aus £41,21
aus £41,21
# 024
MPN: 313023
LH GDI-PUMPE SCHALLDÄMPFUNG
aus £41,21
aus £41,21
# 025
MPN: 206739
KABELBINDER
aus £3,74
aus £3,74
Dieses Teil ersetzt die Teilenummer 243232
# 026
MPN: 231616
SCHRAUBEN
-M6 X 14-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14305724, die wir auf Lager haben
# 027
MPN: 284961
KOMPL. HALTERUNG
aus £51,97
aus £51,97
Dieses Teil ersetzt die Teilenummer 268933 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 028
MPN: 307638
ELEKTROINJEKTOR
aus £122,56
aus £122,56
Dieses Teil ersetzt die Teilenummer 337711
# 029
MPN: 70004988
DICHTUNGSSATZ
aus £27,47
aus £27,47
