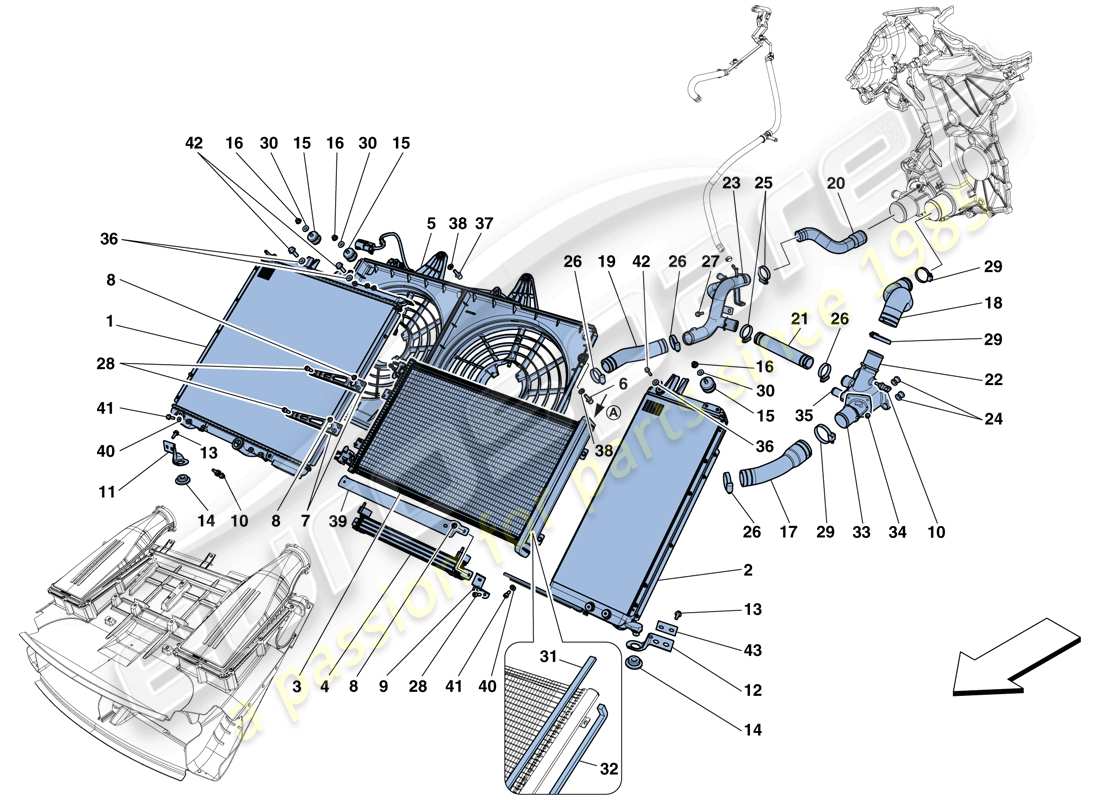

0020 - KÜHLUNG – HEIZKÖRPER UND LUFTKANÄLE
Ferrari F12 TDF (Europe) COOLING - RADIATORS AND AIR DUCTS Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 303057
MOTORWASSERKÜHLER
Ersetzung
Ersetzung
# 002
MPN: 277227
MOTORÖLKÜHLER
aus £413,57
aus £413,57
Dieses Teil ersetzt die Teilenummer 263428 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
MOTORÖLKÜHLER Genuine Ferrari Teil – Beschädigt auf Lager
Seitenrahmen verbogen und Tretlager beschädigt
Seitenrahmen verbogen und Tretlager beschädigt
# 003
MPN: 265489
AC-FILTERKONDENSATOR
aus £120,19
aus £120,19
KLIMAANLAGEN-FILTER-KONDENSATOR Genuine Ferrari Teil – Beschädigt auf Lager
SEITENKANTE BESCHÄDIGT (HÄLT NOCH DRUCK)
SEITENKANTE BESCHÄDIGT (HÄLT NOCH DRUCK)
# 004
MPN: 310424
KÜHLER FÜR SERVOLENKUNGSFLÜSSIGKEIT
aus £223,31
aus £223,31
Dieses Teil ersetzt die Teilenummer 261216
# 005
MPN: 295049
GEHÄUSE MIT ELEKTRISCHEN VENTILATOREN
-Kunststoff- -Nicht für USA, CDN, USA LIGHT- -Anwendbar bis Ass. Nr. 135425-
aus £1.135,38
aus £1.135,38
Dieses Teil ersetzt die Teilenummer 295914
# 005
MPN: 295049
GEHÄUSE MIT ELEKTRISCHEN VENTILATOREN
-Kunststoff- -Anwendbar für USA, CDN, USA LIGHT- -Anwendbar bis Ass. Nr. 133881-
aus £1.135,38
aus £1.135,38
Dieses Teil ersetzt die Teilenummer 295914
# 005
MPN: 328095
GEHÄUSE MIT ELEKTRISCHEN VENTILATOREN
-Kunststoff- -Nicht für USA, CDN, USA LIGHT- -Verwendbar ab Ass. Nr. 135426-
aus £1.565,75
aus £1.565,75
# 005
MPN: 328095
GEHÄUSE MIT ELEKTRISCHEN VENTILATOREN
-Kunststoff- -Anwendbar für USA, CDN, USA LIGHT- -Anwendbar ab Ass. Nr. 133882-
aus £1.565,75
aus £1.565,75
# 006
MPN: 16285227
SCHRAUBEN
aus £0,52
aus £0,52
# 007
MPN: 268656
KONDENSATOR-MONTAGEHALTERUNG
aus £23,16
aus £23,16
# 008
MPN: 13046012
NUSS
aus £1,63
aus £1,63
# 009
MPN: 297845
MONTAGEHALTERUNG DES RH-SERVOLENKFLÜSSIGKEITENKÜHLERS
aus £157,14
aus £157,14
# 009
MPN: 297846
MONTAGEHALTERUNG FÜR DEN SERVOLENKFLÜSSIGKEITENKÜHLER LINKS
aus £157,14
aus £157,14
Dieses Teil ersetzt die Teilenummer 287493
# 010
MPN: 180137
TEMPERATURSENSOR
aus £8,34
aus £8,34
# 011
MPN: 284549
UNTERE RECHTE HALTERUNG
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 328405-
aus £35,85
aus £35,85
# 011
MPN: 328405
UNTERE RECHTE HALTERUNG
aus £42,46
aus £42,46
# 012
MPN: 284548
UNTERE LINKE HALTERUNG
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 329394-
aus £35,85
aus £35,85
# 012
MPN: 328406
UNTERE LINKE HALTERUNG
aus £42,46
aus £42,46
Dieses Teil ersetzt die Teilenummer 329394
# 012
MPN: 329394
UNTERE LINKE HALTERUNG
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 328406-
Ersetzung
Ersetzung
# 013
MPN: 16287127
SCHRAUBEN
-M8 X 20-
aus £0,47
aus £0,47
# 014
MPN: 138926
GUMMI-PAD FÜR STIFT
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 307674-
aus £2,43
aus £2,43
# 014
MPN: 307674
KÜHLERMONTAGEBUCHSE
aus £4,71
aus £4,71
# 015
MPN: 271472
Stecker
aus £8,20
aus £8,20
# 016
MPN: 14040711
NUSS
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 14040715
# 017
MPN: 260080
WASSERSCHLAUCH VOM VENTIL ZUM KÜHLER
aus £113,24
aus £113,24
# 018
MPN: 290951
WASSERSCHLAUCH VOM MOTOR ZUM VENTIL
aus £118,27
aus £118,27
# 019
MPN: 258630
RÜCKLAUFSCHLAUCH VOM KÜHLER
aus £23,16
aus £23,16
# 020
MPN: 290949
SCHLAUCH ZUR PUMPE ZURÜCKFÜHREN
aus £19,20
aus £19,20
# 021
MPN: 270452
WASSERSCHLAUCH VOM VENTIL
aus £39,63
aus £39,63
# 022
MPN: 267849
THERMOSTATGEHÄUSE
aus £103,81
aus £103,81
# 023
MPN: 290950
VERBINDUNGSROHR FÜR WASSERRÜCKFÜHRUNG AUS METALL
aus £119,38
aus £119,38
# 024
MPN: 267300
MONTAGE
aus £6,54
aus £6,54
Dieses Teil ersetzt die Teilenummer 294902 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 025
MPN: 262113
KRAGEN
aus £1,02
aus £1,02
# 026
MPN: 13000690
SCHRAUBKRAGEN
aus £0,48
aus £0,48
Dieses Teil ersetzt die Teilenummer 12174090 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 027
MPN: 16286024
SCHRAUBEN
-M6 X 16-
aus £0,53
aus £0,53
# 028
MPN: 16284927
SCHRAUBEN
-M5 X 10-
Ersetzung
Ersetzung
# 029
MPN: 296345
KRAGEN
aus £1,46
aus £1,46
# 030
MPN: 12647024
Scheibe
Ersetzung
Ersetzung
# 031
MPN: 282469
GUMMISCHEIBE
aus £1,44
aus £1,44
# 032
MPN: 282580
GUMMISCHEIBE
aus £3,01
aus £3,01
# 033
MPN: 262913
DRUCKSCHALTER/THERMOSTAT
aus £86,43
aus £86,43
Dieses Teil ersetzt die Teilenummer 257544 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 034
MPN: 231617
SCHRAUBEN
-M6 X 18-
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 14433124
# 035
MPN: 228438
VERBINDER
aus £4,02
aus £4,02
# 036
MPN: 166467
Scheibe
aus £0,56
aus £0,56
# 037
MPN: 16285227
SCHRAUBEN
aus £0,52
aus £0,52
# 038
MPN: 12643778
Scheibe
aus £0,50
aus £0,50
Dieses Teil ersetzt die Teilenummer 12643777 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 039
MPN: 289445
KÜHLERSCHILD DER SERVOLENKUNG
aus £83,04
aus £83,04
# 040
MPN: 12638178
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 10519578, die wir auf Lager haben - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 041
MPN: 16285127
SCHRAUBEN
-M5 X 16-
aus £0,52
aus £0,52
# 042
MPN: 16281827
SCHRAUBEN
aus £0,53
aus £0,53
# 043
MPN: 329502
PLATTE
aus £6,50
aus £6,50
-part-diagram-0021.webp "FERRARI F12 TDF (EUROPE) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0022.webp "FERRARI F12 TDF (EUROPE) ÜBERTRAGUNGSROHR TEILEDIAGRAMM")
-part-diagram-0023.webp "FERRARI F12 TDF (EUROPE) KOMPLETTE PEDALBOARD-BAUGRUPPE TEILEDIAGRAMM")
-part-diagram-0024.webp "FERRARI F12 TDF (EUROPE) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0025.webp "FERRARI F12 TDF (EUROPE) GETRIEBE-REPARATURSATZ TEILEDIAGRAMM")
-part-diagram-0026.webp "FERRARI F12 TDF (EUROPE) SERVOBREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0027.webp "FERRARI F12 TDF (EUROPE) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0028.webp "FERRARI F12 TDF (EUROPE) VORDERRADBREMSSÄTTEL TEILEDIAGRAMM")
-part-diagram-0029.webp "FERRARI F12 TDF (EUROPE) HINTERE BREMSSÄTTEL TEILEDIAGRAMM")
-part-diagram-0030.webp "FERRARI F12 TDF (EUROPE) HYDRAULISCHES SERVOLENKUNGSKASTEN TEILEDIAGRAMM")
-part-diagram-0031.webp "FERRARI F12 TDF (EUROPE) LENKSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0032.webp "FERRARI F12 TDF (EUROPE) SERVOLENKPUMPE UND RESERVOIR TEILEDIAGRAMM")
-part-diagram-0033.webp "FERRARI F12 TDF (EUROPE) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0034.webp "FERRARI F12 TDF (EUROPE) VORDERRADAUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0035.webp "FERRARI F12 TDF (EUROPE) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0036.webp "FERRARI F12 TDF (EUROPE) HINTERE AUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0037.webp "FERRARI F12 TDF (EUROPE) RÄDER TEILEDIAGRAMM")
-part-diagram-0038.webp "FERRARI F12 TDF (EUROPE) REIFENDRUCKKONTROLLSYSTEM TEILEDIAGRAMM")
-part-diagram-0039.webp "FERRARI F12 TDF (EUROPE) FAHRZEUGHEBESYSTEM TEILEDIAGRAMM")
-part-diagram-0040.webp "FERRARI F12 TDF (EUROPE) BATTERIE TEILEDIAGRAMM")
-part-diagram-0041.webp "FERRARI F12 TDF (EUROPE) LICHTMASCHINE – ANLASSERMOTOR TEILEDIAGRAMM")
-part-diagram-0042.webp "FERRARI F12 TDF (EUROPE) AC-SYSTEM-KOMPRESSOR TEILEDIAGRAMM")
-part-diagram-0043.webp "FERRARI F12 TDF (EUROPE) AC-SYSTEM – WASSER UND FREON TEILEDIAGRAMM")
-part-diagram-0044.webp "FERRARI F12 TDF (EUROPE) VERDAMPFEREINHEIT TEILEDIAGRAMM")
-part-diagram-0045.webp "FERRARI F12 TDF (EUROPE) LUFTKANÄLE IM ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-0046.webp "FERRARI F12 TDF (EUROPE) MIT DEM FAHRZEUG GELIEFERTE WERKZEUGE UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0100.webp "FERRARI F12 TDF (EUROPE) KAROSSERIE – AUSSENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0101.webp "FERRARI F12 TDF (EUROPE) GEWÄCHSHAUS TEILEDIAGRAMM")
-part-diagram-0102.webp "FERRARI F12 TDF (EUROPE) STRUKTUREN UND ELEMENTE, VORNE DES FAHRZEUGS TEILEDIAGRAMM")
-part-diagram-0103.webp "FERRARI F12 TDF (EUROPE) STRUKTUREN UND ELEMENTE, FAHRZEUGZENTRUM TEILEDIAGRAMM")
-part-diagram-0104.webp "FERRARI F12 TDF (EUROPE) STRUKTUREN UND ELEMENTE, RÜCKSEITE DES FAHRZEUGS TEILEDIAGRAMM")
-part-diagram-0105.webp "FERRARI F12 TDF (EUROPE) FERTIGSTELLUNG DES FAHRGESTELLS TEILEDIAGRAMM")
-part-diagram-0106.webp "FERRARI F12 TDF (EUROPE) FLACHER UNTERBODEN UND RADHÄUSER TEILEDIAGRAMM")
-part-diagram-0107.webp "FERRARI F12 TDF (EUROPE) ISOLIERUNG TEILEDIAGRAMM")
-part-diagram-0108.webp "FERRARI F12 TDF (EUROPE) PASSAGIERRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0109.webp "FERRARI F12 TDF (EUROPE) GEPÄCKRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0110.webp "FERRARI F12 TDF (EUROPE) DACHHIMMELVERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0111.webp "FERRARI F12 TDF (EUROPE) VORDERER DECKEL UND ÖFFNUNGSMECHANISMUS TEILEDIAGRAMM")
-part-diagram-0112.webp "FERRARI F12 TDF (EUROPE) HECKDECKEL UND ÖFFNUNGSMECHANISMUS TEILEDIAGRAMM")
-part-diagram-0113.webp "FERRARI F12 TDF (EUROPE) KRAFTSTOFFEINFÜLLKLAPPE UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-0114.webp "FERRARI F12 TDF (EUROPE) TÜREN – UNTERKONSTRUKTION UND VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0115.webp "FERRARI F12 TDF (EUROPE) TÜREN – ÖFFNUNGSMECHANISMEN UND SCHARNIERE TEILEDIAGRAMM")
-part-diagram-0116.webp "FERRARI F12 TDF (EUROPE) TÜREN – ELEKTRISCHE FENSTERHEBER UND RÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-0117.webp "FERRARI F12 TDF (EUROPE) FRONTSTOßSTANGE TEILEDIAGRAMM")
-part-diagram-0118.webp "FERRARI F12 TDF (EUROPE) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-0119.webp "FERRARI F12 TDF (EUROPE) HINTEN AKTIVE AERO TEILEDIAGRAMM")
-part-diagram-0120.webp "FERRARI F12 TDF (EUROPE) BILDSCHIRME, FENSTER UND DICHTUNGEN TEILEDIAGRAMM")
-part-diagram-0121.webp "FERRARI F12 TDF (EUROPE) RENNSITZ TEILEDIAGRAMM")
-part-diagram-0122.webp "FERRARI F12 TDF (EUROPE) INNENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0123.webp "FERRARI F12 TDF (EUROPE) TUNNEL - UNTERSTRUKTUR UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0124.webp "FERRARI F12 TDF (EUROPE) ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-0125.webp "FERRARI F12 TDF (EUROPE) AIRBAGS TEILEDIAGRAMM")
-part-diagram-0126.webp "FERRARI F12 TDF (EUROPE) ARMATURENBRETT UND TUNNELINSTRUMENTE TEILEDIAGRAMM")
-part-diagram-0127.webp "FERRARI F12 TDF (EUROPE) SCHEINWERFER UND RÜCKLICHTER TEILEDIAGRAMM")
-part-diagram-0128.webp "FERRARI F12 TDF (EUROPE) SCHILDE – EXTERNE VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0129.webp "FERRARI F12 TDF (EUROPE) SCHEIBENWISCHER, SCHEIBE UND HUPEN TEILEDIAGRAMM")
-part-diagram-0130.webp "FERRARI F12 TDF (EUROPE) HAUPTKABELSTRÄGE TEILEDIAGRAMM")
-part-diagram-0131.webp "FERRARI F12 TDF (EUROPE) VERSCHIEDENE BEFESTIGUNGEN FÜR DAS ELEKTRISCHE SYSTEM TEILEDIAGRAMM")
-part-diagram-0132.webp "FERRARI F12 TDF (EUROPE) ELEKTRONISCHES MANAGEMENT (AUFHÄNGUNG) TEILEDIAGRAMM")
-part-diagram-0133.webp "FERRARI F12 TDF (EUROPE) FAHRZEUG-ECUS TEILEDIAGRAMM")
-part-diagram-0134.webp "FERRARI F12 TDF (EUROPE) DIEBSTAHLSICHERUNG TEILEDIAGRAMM")
-part-diagram-0135.webp "FERRARI F12 TDF (EUROPE) INFOTAINMENT-SYSTEM TEILEDIAGRAMM")
-part-diagram-0136.webp "FERRARI F12 TDF (EUROPE) AUDIO-LAUTSPRECHERSYSTEM TEILEDIAGRAMM")
-part-diagram-0137.webp "FERRARI F12 TDF (EUROPE) TELEMETRIE TEILEDIAGRAMM")
-part-diagram-0138.webp "FERRARI F12 TDF (EUROPE) KLEBEETIKETTEN UND PLAQUES TEILEDIAGRAMM")
-part-diagram-0999.webp "FERRARI F12 TDF (EUROPE) FARBCODES TEILEDIAGRAMM")
-part-diagram-0000.webp "FERRARI F12 TDF (EUROPE) ERSATZ-MONTAGEEINHEITEN TEILEDIAGRAMM")
-part-diagram-0001.webp "FERRARI F12 TDF (EUROPE) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0002.webp "FERRARI F12 TDF (EUROPE) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-0003.webp "FERRARI F12 TDF (EUROPE) RECHTER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0004.webp "FERRARI F12 TDF (EUROPE) LINKER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0005.webp "FERRARI F12 TDF (EUROPE) ZEITSTEUERUNGSSYSTEM – STÖßEL TEILEDIAGRAMM")
-part-diagram-0006.webp "FERRARI F12 TDF (EUROPE) TIMINGSYSTEM - ANTRIEB TEILEDIAGRAMM")
-part-diagram-0007.webp "FERRARI F12 TDF (EUROPE) EINSPRITZUNG – ZÜNDSYSTEM TEILEDIAGRAMM")
-part-diagram-0008.webp "FERRARI F12 TDF (EUROPE) SEKUNDÄRLUFTSYSTEM TEILEDIAGRAMM")
-part-diagram-0009.webp "FERRARI F12 TDF (EUROPE) KRAFTSTOFFTANK, KRAFTSTOFFSYSTEMPUMPEN UND ROHRE TEILEDIAGRAMM")
-part-diagram-0010.webp "FERRARI F12 TDF (EUROPE) KRAFTSTOFFTANK UND EINFÜLLHALS TEILEDIAGRAMM")
-part-diagram-0011.webp "FERRARI F12 TDF (EUROPE) KONTROLLSYSTEM FÜR VERDAMPFUNGSEMISSIONEN TEILEDIAGRAMM")
-part-diagram-0012.webp "FERRARI F12 TDF (EUROPE) ANSAUGKRÜMMER TEILEDIAGRAMM")
-part-diagram-0013.webp "FERRARI F12 TDF (EUROPE) LUFTEINLASS TEILEDIAGRAMM")
-part-diagram-0014.webp "FERRARI F12 TDF (EUROPE) VORKATALYTISCHE KONVERTER UND KATALYTISCHE KONVERTER TEILEDIAGRAMM")
-part-diagram-0015.webp "FERRARI F12 TDF (EUROPE) SCHALLDÄMPFER TEILEDIAGRAMM")
-part-diagram-0016.webp "FERRARI F12 TDF (EUROPE) GETRIEBEÖLSCHMIER- UND KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-0017.webp "FERRARI F12 TDF (EUROPE) SCHMIERSYSTEM: TANK TEILEDIAGRAMM")
-part-diagram-0018.webp "FERRARI F12 TDF (EUROPE) KÜHLUNG – ÖLPUMPE TEILEDIAGRAMM")
-part-diagram-0019.webp "FERRARI F12 TDF (EUROPE) KÜHLUNG – SAMMELBEHÄLTER UND ROHRE TEILEDIAGRAMM")
