Eurospares-part-diagram-0030.webp)
0030 - HYDRAULISCHES SERVOLENKUNGSKASTEN

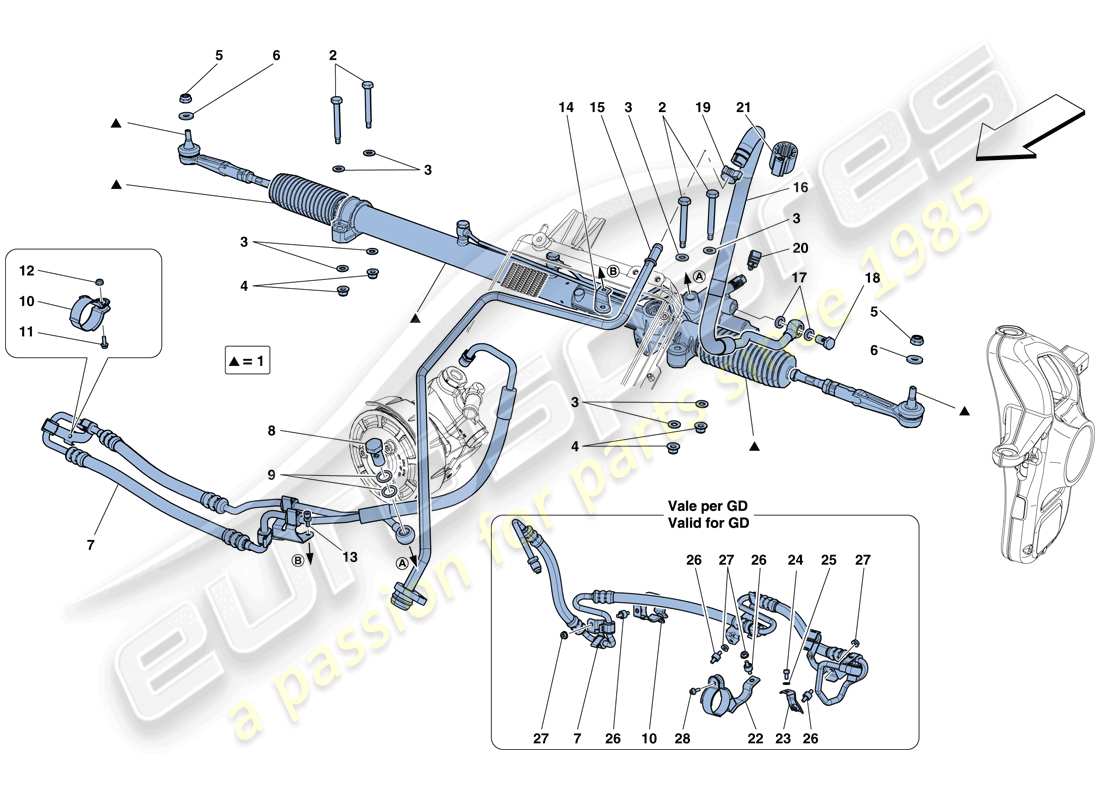

Ferrari F12 TDF (Europe) HYDRAULIC POWER STEERING BOX Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 314205
Lenkgetriebe
-Nicht für GD-
aus £2.477,25
aus £2.477,25
# 001
MPN: 314206
Lenkgetriebe
-Gilt für GD-
aus £4.391,58
aus £4.391,58
# 002
MPN: 277720
SCHRAUBEN
-M10 X 1.25 X 80-
aus £2,23
aus £2,23
# 003
MPN: 14496624
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14496601 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 004
MPN: 14058621
NUSS
aus £0,47
aus £0,47
# 005
MPN: 102742
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12557621 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 006
MPN: 12626224
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12626221
# 007
MPN: 288792
ROHR VON DER PUMPE ZUM LENKGEHÄUSE
-Nicht für GD-
aus £159,24
aus £159,24
# 007
MPN: 299294
ROHR VON DER PUMPE ZUM LENKGEHÄUSE
-Gilt für GD-
aus £275,52
aus £275,52
Dieses Teil ersetzt die Teilenummer 291260 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 008
MPN: 184727
VERBINDUNGSROHR FÜR VERBINDUNG
-Nicht für GD-
aus £1,56
aus £1,56
Dieses Teil ersetzt die Teilenummer 153419, die wir auf Lager haben - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 008
MPN: 276087
VERBINDUNGSROHR FÜR VERBINDUNG
-Gilt für GD-
aus £9,28
aus £9,28
# 009
MPN: 10257060
Dichtung
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10253060 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 010
MPN: 288884
KOMPL. HALTERUNG
aus £25,99
aus £25,99
# 011
MPN: 16285127
SCHRAUBEN
-M5 X 16-
aus £0,47
aus £0,47
# 012
MPN: 14040614
NUSS
aus £0,47
aus £0,47
# 013
MPN: 233600
SCHRAUBEN
-M6 X 12-
aus £0,47
aus £0,47
# 014
MPN: 288794
KOMPL. HALTERUNG
-Nicht für GD-
aus £9,31
aus £9,31
# 015
MPN: 296314
ROHR VOM TRENNVERBINDER ZUM KÜHLER
aus £25,52
aus £25,52
# 016
MPN: 268011
ROHR VOM LENKGEHÄUSE ZUM KÜHLER
-Nicht für GD-
aus £45,44
aus £45,44
# 016
MPN: 291261
ROHR VOM LENKGEHÄUSE ZUM KÜHLER
-Gilt für GD-
aus £64,93
aus £64,93
# 017
MPN: 10280060
Dichtung
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 100501 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 018
MPN: 277407
VERBINDUNGSROHR FÜR VERBINDUNG
aus £6,30
aus £6,30
# 019
MPN: 13126070
KRAGEN
aus £0,57
aus £0,57
# 020
MPN: 259508
CLIP
aus £0,47
aus £0,47
# 021
MPN: 298362
GUMMIAUFLAGE
aus £3,61
aus £3,61
# 022
MPN: 299160
Halterung
-Gilt für GD-
aus £63,11
aus £63,11
# 023
MPN: 292771
HOCHDRUCKROHRHALTERUNG
-Gilt für GD-
aus £18,55
aus £18,55
# 024
MPN: 14304024
SCHRAUBEN
-Gilt für GD-
aus £0,54
aus £0,54
# 025
MPN: 11181574
Scheibe
-Gilt für GD-
aus £0,54
aus £0,54
# 026
MPN: 252018
Stecker
-Gilt für GD-
aus £4,75
aus £4,75
# 027
MPN: 14040614
NUSS
-Gilt für GD-
aus £0,47
aus £0,47
# 028
MPN: 256323
SCHRAUBEN
-M5 X 16- – Gilt für GD –
aus £0,47
aus £0,47
