Eurospares-part-diagram-0004.webp)

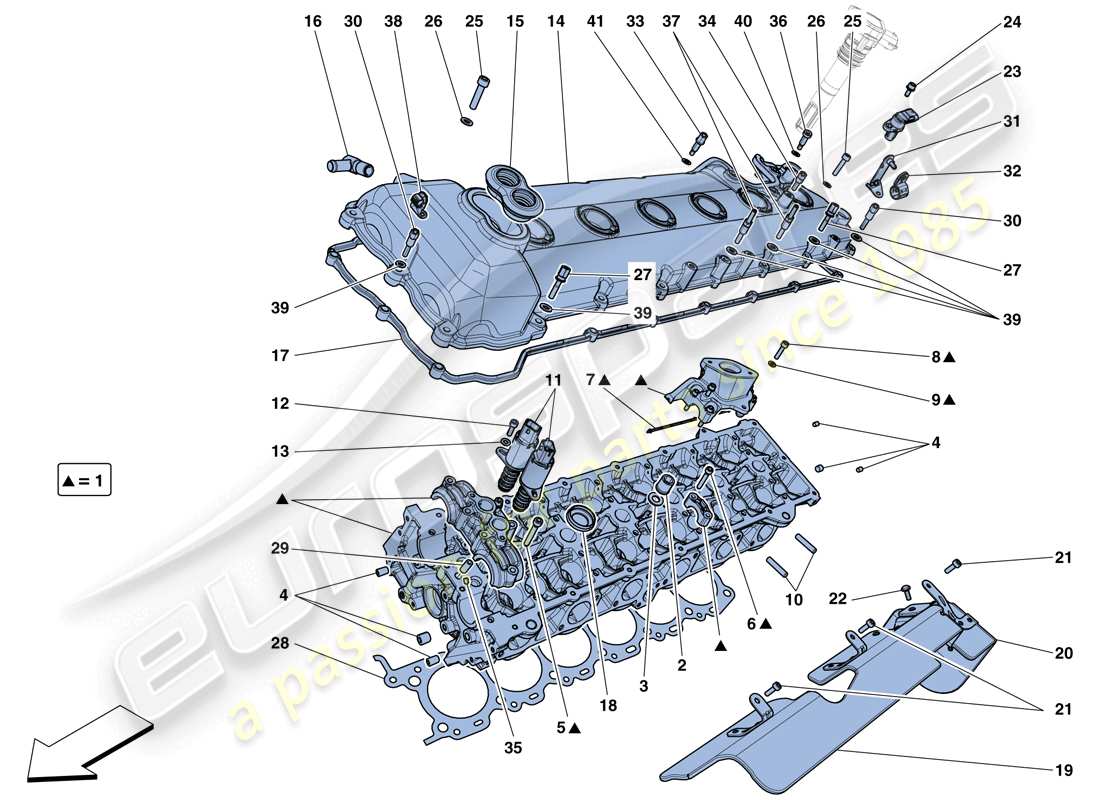

0004 - LINKER ZYLINDERKOPF
Ferrari F12 TDF (RHD) LEFT HAND CYLINDER HEAD Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 316214
Linker Kopf
aus £2.241,56
aus £2.241,56
# 002
MPN: 183524
NUSS
aus £0,98
aus £0,98
# 003
MPN: 151117
Scheibe
aus £0,32
aus £0,32
# 004
MPN: 10275501
GEWINDESTECKER
-M12 X 11-
aus £0,52
aus £0,52
# 004
MPN: 127635
GEWINDESTECKER
-M18 X 11 X 1.5- -Abdeckung der Inspektionsöffnung-
aus £1,52
aus £1,52
Dieses Teil ersetzt die Teilenummer 183447
# 004
MPN: 127635
GEWINDESTECKER
-M18 X 11 X 1.5- -Für hintere Wasserdüsenabdeckung-
aus £1,52
aus £1,52
Dieses Teil ersetzt die Teilenummer 183447
# 004
MPN: 199760
GEWINDESTECKER
-D. 6 X 1-
aus £0,47
aus £0,47
# 005
MPN: 243720
SCHRAUBEN
-M6 X 40-
aus £0,53
aus £0,53
# 005
MPN: 243721
SCHRAUBE MIT Scheibe
-M6 X 45-
aus £0,47
aus £0,47
# 006
MPN: 243719
SCHRAUBE MIT Scheibe
-M6 X 35-
aus £0,47
aus £0,47
# 007
MPN: 239614
Dichtung
-Im Lieferumfang ist auch ein Motordichtsatz enthalten-
aus £3,61
aus £3,61
# 008
MPN: 239502
SCHRAUBEN
-M6 X 25-
aus £0,47
aus £0,47
# 008
MPN: 243719
SCHRAUBE MIT Scheibe
-M6 X 35-
aus £0,47
aus £0,47
# 009
MPN: 11197774
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 11197770 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 010
MPN: 211641
STEHBOLZEN
-M8 X 16- -Wellenlänge 24 mm-
aus £0,51
aus £0,51
# 011
MPN: 296017
ÖLDRUCKREGELVENTIL
aus £60,73
aus £60,73
Dieses Teil ersetzt die Teilenummer 269227 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 012
MPN: 14304221
SCHRAUBEN
-M5 X 16-
aus £0,47
aus £0,47
# 013
MPN: 11181574
Scheibe
aus £0,54
aus £0,54
# 014
MPN: 317787
ZYLINDERKOPFDECKEL LINKS
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 014
MPN: 816000
ZYLINDERKOPFDECKEL LINKS
-Anwendbar nach Erschöpfung von 317787-
aus £620,22
aus £620,22
Dieses Teil ersetzt die Teilenummer 317787
# 015
MPN: 229353
MAGNETVENTILDICHTUNG
-Im Lieferumfang ist auch ein Motordichtsatz enthalten-
aus £9,62
aus £9,62
# 016
MPN: 271521
VERBINDER
aus £3,55
aus £3,55
# 017
MPN: 243802
DICHTUNG DES LINKEN KOPFDECKELS
-Im Lieferumfang ist auch ein Motordichtsatz enthalten-
aus £44,54
aus £44,54
# 018
MPN: 223982
ZÜNDKERZENROHRDICHTUNG
-Im Lieferumfang ist auch ein Motordichtsatz enthalten-
aus £1,36
aus £1,36
# 019
MPN: 293214
Hitzeschild für den vorderen linken Kopf
aus £85,21
aus £85,21
# 020
MPN: 293215
Hitzeschild für den hinteren linken Kopf
aus £170,74
aus £170,74
# 021
MPN: 233600
SCHRAUBEN
-M6 X 12-
aus £0,47
aus £0,47
# 022
MPN: 11625524
SCHRAUBEN
aus £0,53
aus £0,53
# 023
MPN: 224573
ZEITSENSOR
aus £11,13
aus £11,13
# 024
MPN: 231616
SCHRAUBEN
-M6 X 14-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14305724, die wir auf Lager haben
# 025
MPN: 157218
SCHRAUBEN
-M6 X 25-
aus £0,47
aus £0,47
# 026
MPN: 11197774
Scheibe
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 11197770 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 027
MPN: 214412
STEHBOLZEN
aus £6,96
aus £6,96
# 028
MPN: 243804
Linke Kopf-Kurbelgehäuse-Dichtung
-Kommt auch mit Motordichtsatz- -Gilt bis zur Erschöpfung-
Ersetzung
Ersetzung
# 028
MPN: 324014
Linke Kopf-Kurbelgehäuse-Dichtung
-Im Lieferumfang ist auch ein Motordichtsatz enthalten. -Gültig nach Erschöpfung von 243804-
aus £148,48
aus £148,48
Dieses Teil ersetzt die Teilenummer 243804
# 029
MPN: 200458
RÜCKSCHLAGVENTIL
aus £5,32
aus £5,32
# 030
MPN: 208765
STEHBOLZEN
aus £3,28
aus £3,28
# 031
MPN: 324096
KABELBEFESTIGUNGSHALTERUNG
aus £9,31
aus £9,31
# 032
MPN: 244221
CLIP
aus £2,36
aus £2,36
# 033
MPN: 322682
KALIBRIERTER STEHBOLZEN
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 033
MPN: 333779
KALIBRIERTER STEHBOLZEN
-Anwendbar nach Erschöpfung von 322682-
aus £8,90
aus £8,90
Dieses Teil ersetzt die Teilenummer 322682
# 034
MPN: 233513
STEHBOLZEN
-Nicht mehr im Lieferumfang enthalten-
# 035
MPN: 256827
GEWINDESTIFT
aus £3,07
aus £3,07
# 036
MPN: 293278
SCHRAUBEN
-M6 X 1-
aus £7,54
aus £7,54
Dieses Teil ersetzt die Teilenummer 284200
# 037
MPN: 269228
STEHBOLZEN
aus £3,44
aus £3,44
# 038
MPN: 327089
KOMPL. EINSPRITZKABEL-BEFESTIGUNGSHALTERUNG
aus £9,71
aus £9,71
# 039
MPN: 11197774
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 11197770 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 040
MPN: 11198074
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 11198071, die wir auf Lager haben - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 041
MPN: 14499424
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 14499401
