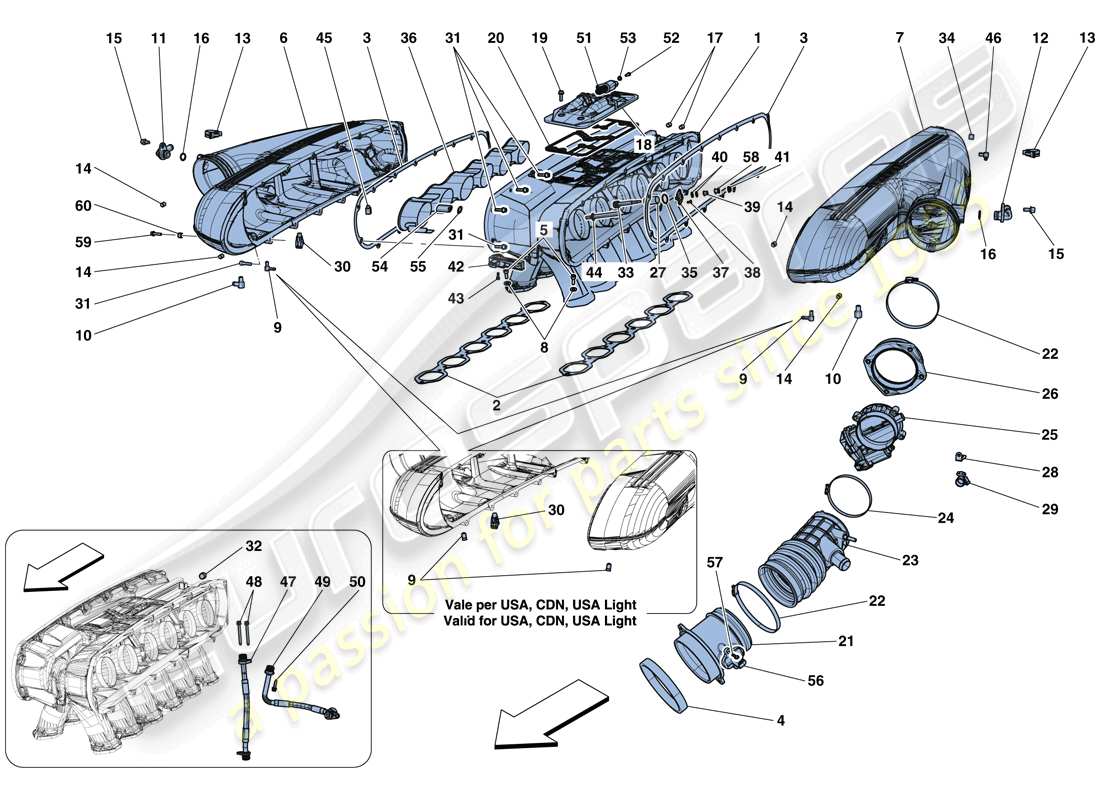

0012 - Ansaugkrümmer
Ferrari F12 TDF (RHD) INTAKE MANIFOLD Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 323327
Ansaugkrümmer
-Anwendbar bis Motornummer 357904- -Anwendbar bis zur Erschöpfung-
Ersetzung
Ersetzung
# 001
MPN: 752419
Ansaugkrümmer
-Anwendbar ab Motor Nr. 357905- -Anwendbar nach Erschöpfung von 323327-
aus £4.380,41
aus £4.380,41
Dieses Teil ersetzt die Teilenummer 323327
# 002
MPN: 316503
Dichtung
-Im Lieferumfang ist auch ein Motordichtsatz enthalten-
aus £10,91
aus £10,91
Dieses Teil ersetzt die Teilenummer 289568
# 003
MPN: 313877
Dichtung
-Kommt auch mit Motordichtsatz- -Gilt bis zur Erschöpfung-
aus £107,10
aus £107,10
# 003
MPN: 326439
RECHTE DICHTUNG
-Im Lieferumfang ist auch ein Motordichtsatz enthalten. -Gültig nach Erschöpfung von 313877-
aus £66,75
aus £66,75
# 003
MPN: 326440
Linke Dichtung
-Im Lieferumfang ist auch ein Motordichtsatz enthalten. -Gültig nach Erschöpfung von 313877-
aus £66,75
aus £66,75
# 004
MPN: 327132
KLEBESCHAUM
aus £12,76
aus £12,76
# 005
MPN: 14305574
SCHRAUBEN
-M6 X 30-
aus £0,50
aus £0,50
# 006
MPN: 322951
RH-EINSAUGPLENUM
-Anwendbar bis Motornummer 342394-
aus £1.841,42
aus £1.841,42
# 006
MPN: 327758
RH-EINSAUGPLENUM
-Anwendbar von Motor Nr. 342395 bis Motor Nr. 357904- -Anwendbar bis zur Erschöpfung-
Ersetzung
Ersetzung
# 006
MPN: 771303
RH-EINSAUGPLENUM
-Anwendbar ab Triebwerk Nr. 357905- -Anwendbar nach Erschöpfung von 327758- -Anwendbar bis zur Erschöpfung-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 327758
# 006
MPN: 816126
RH-EINSAUGPLENUM
-Anwendbar ab Motor Nr. 357905- -Anwendbar nach Erschöpfung von 771303-
Dieses Teil ersetzt die Teilenummer 771303
# 007
MPN: 322952
LINKER ANSAUGPLENUM
-Anwendbar bis Motornummer 342394-
aus £1.841,42
aus £1.841,42
# 007
MPN: 327759
LINKER ANSAUGPLENUM
-Anwendbar von Motor Nr. 342395 bis Motor Nr. 357904- -Anwendbar bis zur Erschöpfung-
Ersetzung
Ersetzung
# 007
MPN: 771304
LINKER ANSAUGPLENUM
-Anwendbar ab Triebwerk Nr. 357905- -Anwendbar nach Erschöpfung von 327759- -Anwendbar bis zur Erschöpfung-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 327759
# 007
MPN: 816127
LINKER ANSAUGPLENUM
-Anwendbar ab Motor Nr. 357905- -Anwendbar nach Erschöpfung von 771304-
Dieses Teil ersetzt die Teilenummer 771304
# 008
MPN: 11197774
Scheibe
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 11197770 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 009
MPN: 219786
GEWINDESTECKER
-Anwendbar für USA, CDN, USA LIGHT-
aus £8,24
aus £8,24
# 009
MPN: 268875
VERBINDER
-Nicht für USA, CDN, USA LIGHT-
aus £20,61
aus £20,61
# 010
MPN: 268877
VERBINDER
aus £37,12
aus £37,12
# 011
MPN: 243208
VERBINDER
-Am rechten Plenum-
aus £13,35
aus £13,35
# 012
MPN: 243207
VERBINDER
-Am linken Plenum-
aus £11,14
aus £11,14
# 013
MPN: 198253
CLIP
aus £1,95
aus £1,95
# 014
MPN: 102725
AUSRICHTUNGSDÜBEL
aus £0,58
aus £0,58
# 015
MPN: 231616
SCHRAUBEN
-M6 X 14-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14305724, die wir auf Lager haben
# 016
MPN: 123475
Dichtung
aus £1,90
aus £1,90
# 017
MPN: 282755
GEWINDESTECKER
aus £1,13
aus £1,13
# 018
MPN: 322755
MAGNETVENTILHALTERABDECKUNG
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 018
MPN: 327501
MAGNETVENTILHALTERABDECKUNG
-Anwendbar nach Erschöpfung von 322755- -Anwendbar bis zur Erschöpfung-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 322755
# 018
MPN: 752491
MAGNETVENTILHALTERABDECKUNG
-Anwendbar nach Erschöpfung von 327501-
aus £408,30
aus £408,30
Dieses Teil ersetzt die Teilenummer 327501
# 019
MPN: 323489
SCHRAUBEN
aus £3,30
aus £3,30
# 020
MPN: 313960
Dichtung
aus £37,28
aus £37,28
# 021
MPN: 325485
LUFTMENGENMESSERKÖRPER
aus £33,40
aus £33,40
# 022
MPN: 260582
SCHRAUBKRAGEN
aus £2,12
aus £2,12
Dieses Teil ersetzt die Teilenummer 297908
# 023
MPN: 326182
KOMPL. Linke Schlauchverschraubung
-Nicht für USA, CDN, USA LIGHT- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 333753-
Ersetzung
Ersetzung
# 023
MPN: 326183
KOMPL. RECHTER SCHLAUCHVERBINDER
-Nicht für USA, CDN, USA LIGHT- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 333751-
Ersetzung
Ersetzung
# 023
MPN: 326185
KOMPL. Linke Schlauchverschraubung
-Gilt für USA, CDN, USA LIGHT- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 333749-
Ersetzung
Ersetzung
# 023
MPN: 326186
KOMPL. RECHTER SCHLAUCHVERBINDER
-Gilt für USA, CDN, USA LIGHT- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 333747-
Ersetzung
Ersetzung
# 023
MPN: 333747
KOMPL. RECHTER SCHLAUCHVERBINDER
-Anwendbar für USA, CDN, USA LIGHT-
aus £158,13
aus £158,13
Dieses Teil ersetzt die Teilenummer 326186
# 023
MPN: 333749
KOMPL. Linke Schlauchverschraubung
-Anwendbar für USA, CDN, USA LIGHT-
aus £158,13
aus £158,13
Dieses Teil ersetzt die Teilenummer 326185
# 023
MPN: 333751
KOMPL. RECHTER SCHLAUCHVERBINDER
-Nicht für USA, CDN, USA LIGHT-
aus £121,01
aus £121,01
Dieses Teil ersetzt die Teilenummer 326183
# 023
MPN: 333753
KOMPL. Linke Schlauchverschraubung
-Nicht für USA, CDN, USA LIGHT-
aus £121,01
aus £121,01
Dieses Teil ersetzt die Teilenummer 326182
# 024
MPN: 268661
SCHRAUBKRAGEN
aus £2,15
aus £2,15
# 025
MPN: 317212
MOTORISIERTER DROSSELKÖRPER
aus £709,72
aus £709,72
Dieses Teil ersetzt die Teilenummer 306470
# 026
MPN: 297627
ABSTANDSHALTER
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 316680-
aus £300,67
aus £300,67
# 026
MPN: 316680
ABSTANDSHALTER
aus £92,80
aus £92,80
# 027
MPN: 314498
ANTRIEBSHÜLSE
aus £37,28
aus £37,28
# 028
MPN: 179243
PLATTE
-Linke Seite-
aus £2,45
aus £2,45
# 028
MPN: 268987
PLATTE
-Rechte Seite- -Nicht für USA, CDN, USA LIGHT-
aus £10,17
aus £10,17
# 029
MPN: 178430
CLIP
aus £0,47
aus £0,47
# 030
MPN: 222072
CLIP
aus £1,80
aus £1,80
# 031
MPN: 323493
SCHRAUBEN
-M6 X 26 X 1- – Gilt bis Motornummer 342394-
aus £0,58
aus £0,58
# 031
MPN: 323493
SCHRAUBEN
-M6 X 26 X 1- – Gilt ab Motor-Nr. 342395-
aus £0,58
aus £0,58
# 032
MPN: 164400
GEWINDESTECKER
aus £1,86
aus £1,86
Dieses Teil ersetzt die Teilenummer 194490
# 033
MPN: 314467
KOMPLETTKOLBEN
aus £109,86
aus £109,86
# 034
MPN: 102725
AUSRICHTUNGSDÜBEL
aus £0,58
aus £0,58
# 035
MPN: 314350
O-RING
aus £0,47
aus £0,47
# 036
MPN: 323309
CARBON-ANSAUGTROMPETEN
aus £1.730,47
aus £1.730,47
# 037
MPN: 314468
KOMPL. STECKER
aus £139,29
aus £139,29
# 038
MPN: 14440021
SCHRAUBEN
-M4 X 10-
aus £0,47
aus £0,47
# 039
MPN: 314702
BUCHSE
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 325432-
Ersetzung
Ersetzung
# 039
MPN: 325432
BUCHSE
aus £3,56
aus £3,56
Dieses Teil ersetzt die Teilenummer 314702
# 040
MPN: 314706
GUMMI- Scheibe
-Nicht mehr im Lieferumfang enthalten-
# 041
MPN: 14065921
NUSS
aus £0,47
aus £0,47
# 042
MPN: 313930
POSITIONSSENSOR
aus £151,02
aus £151,02
# 043
MPN: 14303024
SCHRAUBEN
-M4 X 12-
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 14303021 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 044
MPN: 314351
ANSAUGTROMPETEN-FÜHRUNGSSTANGE
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 044
MPN: 330293
ANSAUGTROMPETEN-FÜHRUNGSSTANGE
-Anwendbar nach Erschöpfung von 314351-
aus £75,72
aus £75,72
Dieses Teil ersetzt die Teilenummer 314351
# 045
MPN: 199589
CLIP
aus £0,83
aus £0,83
# 046
MPN: 319271
VERBINDER
aus £31,38
aus £31,38
# 047
MPN: 318994
ÖLFÖRDERLEITUNG VOM KURBELGEHÄUSE ZUM VERTEILER
aus £147,14
aus £147,14
# 048
MPN: 319473
SCHRAUBEN
aus £5,35
aus £5,35
# 049
MPN: 315930
ÖRLÜCKWÄRTSLEITUNG VOM VERTEILER ZUM KOPF
aus £144,03
aus £144,03
# 050
MPN: 323515
SCHRAUBEN
aus £6,59
aus £6,59
# 051
MPN: 296017
ÖLDRUCKREGELVENTIL
aus £60,73
aus £60,73
Dieses Teil ersetzt die Teilenummer 269227 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 052
MPN: 14304224
SCHRAUBEN
-M5 X 16-
aus £0,47
aus £0,47
# 053
MPN: 11181574
Scheibe
aus £0,54
aus £0,54
# 054
MPN: 319613
KUGELUMLAUFLAGER
aus £22,34
aus £22,34
# 055
MPN: 11057376
SPRENGRING
aus £0,47
aus £0,47
# 056
MPN: 297280
LUFTSTROMSENSOR
aus £44,29
aus £44,29
# 057
MPN: 302723
SCHRAUBEN
-M5 X 15-
aus £2,64
aus £2,64
Dieses Teil ersetzt die Teilenummer 302724
# 058
MPN: 325535
GUMMI-KABELTÜRME
aus £9,65
aus £9,65
# 059
MPN: 323493
SCHRAUBEN
-M6 X 26 X 1- – Gilt ab Motor-Nr. 342395-
aus £0,58
aus £0,58
# 060
MPN: 329629
KUNSTSTOFFBUCHSE
-Anwendbar ab Motor Nr. 342395-
aus £0,47
aus £0,47
-part-diagram-0013.webp "FERRARI F12 TDF (RHD) LUFTEINLASS TEILEDIAGRAMM")
-part-diagram-0014.webp "FERRARI F12 TDF (RHD) VORKATALYTISCHE KONVERTER UND KATALYTISCHE KONVERTER TEILEDIAGRAMM")
-part-diagram-0015.webp "FERRARI F12 TDF (RHD) SCHALLDÄMPFER TEILEDIAGRAMM")
-part-diagram-0016.webp "FERRARI F12 TDF (RHD) GETRIEBEÖLSCHMIER- UND KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-0017.webp "FERRARI F12 TDF (RHD) SCHMIERSYSTEM: TANK TEILEDIAGRAMM")
-part-diagram-0018.webp "FERRARI F12 TDF (RHD) KÜHLUNG – ÖLPUMPE TEILEDIAGRAMM")
-part-diagram-0019.webp "FERRARI F12 TDF (RHD) KÜHLUNG – SAMMELBEHÄLTER UND ROHRE TEILEDIAGRAMM")
-part-diagram-0020.webp "FERRARI F12 TDF (RHD) KÜHLUNG – HEIZKÖRPER UND LUFTKANÄLE TEILEDIAGRAMM")
-part-diagram-0021.webp "FERRARI F12 TDF (RHD) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0022.webp "FERRARI F12 TDF (RHD) ÜBERTRAGUNGSROHR TEILEDIAGRAMM")
-part-diagram-0023.webp "FERRARI F12 TDF (RHD) KOMPLETTE PEDALBOARD-BAUGRUPPE TEILEDIAGRAMM")
-part-diagram-0024.webp "FERRARI F12 TDF (RHD) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0025.webp "FERRARI F12 TDF (RHD) GETRIEBE-REPARATURSATZ TEILEDIAGRAMM")
-part-diagram-0026.webp "FERRARI F12 TDF (RHD) SERVOBREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0027.webp "FERRARI F12 TDF (RHD) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0028.webp "FERRARI F12 TDF (RHD) VORDERRADBREMSSÄTTEL TEILEDIAGRAMM")
-part-diagram-0029.webp "FERRARI F12 TDF (RHD) HINTERE BREMSSÄTTEL TEILEDIAGRAMM")
-part-diagram-0030.webp "FERRARI F12 TDF (RHD) HYDRAULISCHES SERVOLENKUNGSKASTEN TEILEDIAGRAMM")
-part-diagram-0031.webp "FERRARI F12 TDF (RHD) LENKSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0032.webp "FERRARI F12 TDF (RHD) SERVOLENKPUMPE UND RESERVOIR TEILEDIAGRAMM")
-part-diagram-0033.webp "FERRARI F12 TDF (RHD) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0034.webp "FERRARI F12 TDF (RHD) VORDERRADAUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0035.webp "FERRARI F12 TDF (RHD) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0036.webp "FERRARI F12 TDF (RHD) HINTERE AUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0037.webp "FERRARI F12 TDF (RHD) RÄDER TEILEDIAGRAMM")
-part-diagram-0038.webp "FERRARI F12 TDF (RHD) REIFENDRUCKKONTROLLSYSTEM TEILEDIAGRAMM")
-part-diagram-0039.webp "FERRARI F12 TDF (RHD) FAHRZEUGHEBESYSTEM TEILEDIAGRAMM")
-part-diagram-0040.webp "FERRARI F12 TDF (RHD) BATTERIE TEILEDIAGRAMM")
-part-diagram-0041.webp "FERRARI F12 TDF (RHD) LICHTMASCHINE – ANLASSERMOTOR TEILEDIAGRAMM")
-part-diagram-0042.webp "FERRARI F12 TDF (RHD) AC-SYSTEM-KOMPRESSOR TEILEDIAGRAMM")
-part-diagram-0043.webp "FERRARI F12 TDF (RHD) AC-SYSTEM – WASSER UND FREON TEILEDIAGRAMM")
-part-diagram-0044.webp "FERRARI F12 TDF (RHD) VERDAMPFEREINHEIT TEILEDIAGRAMM")
-part-diagram-0045.webp "FERRARI F12 TDF (RHD) LUFTKANÄLE IM ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-0046.webp "FERRARI F12 TDF (RHD) MIT DEM FAHRZEUG GELIEFERTE WERKZEUGE UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0100.webp "FERRARI F12 TDF (RHD) KAROSSERIE – AUSSENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0101.webp "FERRARI F12 TDF (RHD) GEWÄCHSHAUS TEILEDIAGRAMM")
-part-diagram-0102.webp "FERRARI F12 TDF (RHD) STRUKTUREN UND ELEMENTE, VORNE DES FAHRZEUGS TEILEDIAGRAMM")
-part-diagram-0103.webp "FERRARI F12 TDF (RHD) STRUKTUREN UND ELEMENTE, FAHRZEUGZENTRUM TEILEDIAGRAMM")
-part-diagram-0104.webp "FERRARI F12 TDF (RHD) STRUKTUREN UND ELEMENTE, RÜCKSEITE DES FAHRZEUGS TEILEDIAGRAMM")
-part-diagram-0105.webp "FERRARI F12 TDF (RHD) FERTIGSTELLUNG DES FAHRGESTELLS TEILEDIAGRAMM")
-part-diagram-0106.webp "FERRARI F12 TDF (RHD) FLACHER UNTERBODEN UND RADHÄUSER TEILEDIAGRAMM")
-part-diagram-0107.webp "FERRARI F12 TDF (RHD) ISOLIERUNG TEILEDIAGRAMM")
-part-diagram-0108.webp "FERRARI F12 TDF (RHD) PASSAGIERRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0109.webp "FERRARI F12 TDF (RHD) GEPÄCKRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0110.webp "FERRARI F12 TDF (RHD) DACHHIMMELVERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0111.webp "FERRARI F12 TDF (RHD) VORDERER DECKEL UND ÖFFNUNGSMECHANISMUS TEILEDIAGRAMM")
-part-diagram-0112.webp "FERRARI F12 TDF (RHD) HECKDECKEL UND ÖFFNUNGSMECHANISMUS TEILEDIAGRAMM")
-part-diagram-0113.webp "FERRARI F12 TDF (RHD) KRAFTSTOFFEINFÜLLKLAPPE UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-0114.webp "FERRARI F12 TDF (RHD) TÜREN – UNTERKONSTRUKTION UND VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0115.webp "FERRARI F12 TDF (RHD) TÜREN – ÖFFNUNGSMECHANISMEN UND SCHARNIERE TEILEDIAGRAMM")
-part-diagram-0116.webp "FERRARI F12 TDF (RHD) TÜREN – ELEKTRISCHE FENSTERHEBER UND RÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-0117.webp "FERRARI F12 TDF (RHD) FRONTSTOßSTANGE TEILEDIAGRAMM")
-part-diagram-0118.webp "FERRARI F12 TDF (RHD) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-0119.webp "FERRARI F12 TDF (RHD) HINTEN AKTIVE AERO TEILEDIAGRAMM")
-part-diagram-0120.webp "FERRARI F12 TDF (RHD) BILDSCHIRME, FENSTER UND DICHTUNGEN TEILEDIAGRAMM")
-part-diagram-0121.webp "FERRARI F12 TDF (RHD) RENNSITZ TEILEDIAGRAMM")
-part-diagram-0122.webp "FERRARI F12 TDF (RHD) INNENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0123.webp "FERRARI F12 TDF (RHD) TUNNEL - UNTERSTRUKTUR UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0124.webp "FERRARI F12 TDF (RHD) ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-0125.webp "FERRARI F12 TDF (RHD) AIRBAGS TEILEDIAGRAMM")
-part-diagram-0126.webp "FERRARI F12 TDF (RHD) ARMATURENBRETT UND TUNNELINSTRUMENTE TEILEDIAGRAMM")
-part-diagram-0127.webp "FERRARI F12 TDF (RHD) SCHEINWERFER UND RÜCKLICHTER TEILEDIAGRAMM")
-part-diagram-0128.webp "FERRARI F12 TDF (RHD) SCHILDE – EXTERNE VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0129.webp "FERRARI F12 TDF (RHD) SCHEIBENWISCHER, SCHEIBE UND HUPEN TEILEDIAGRAMM")
-part-diagram-0130.webp "FERRARI F12 TDF (RHD) HAUPTKABELSTRÄGE TEILEDIAGRAMM")
-part-diagram-0131.webp "FERRARI F12 TDF (RHD) VERSCHIEDENE BEFESTIGUNGEN FÜR DAS ELEKTRISCHE SYSTEM TEILEDIAGRAMM")
-part-diagram-0132.webp "FERRARI F12 TDF (RHD) ELEKTRONISCHES MANAGEMENT (AUFHÄNGUNG) TEILEDIAGRAMM")
-part-diagram-0133.webp "FERRARI F12 TDF (RHD) FAHRZEUG-ECUS TEILEDIAGRAMM")
-part-diagram-0134.webp "FERRARI F12 TDF (RHD) DIEBSTAHLSICHERUNG TEILEDIAGRAMM")
-part-diagram-0135.webp "FERRARI F12 TDF (RHD) INFOTAINMENT-SYSTEM TEILEDIAGRAMM")
-part-diagram-0136.webp "FERRARI F12 TDF (RHD) AUDIO-LAUTSPRECHERSYSTEM TEILEDIAGRAMM")
-part-diagram-0137.webp "FERRARI F12 TDF (RHD) TELEMETRIE TEILEDIAGRAMM")
-part-diagram-0138.webp "FERRARI F12 TDF (RHD) KLEBEETIKETTEN UND PLAQUES TEILEDIAGRAMM")
-part-diagram-0999.webp "FERRARI F12 TDF (RHD) FARBCODES TEILEDIAGRAMM")
-part-diagram-0000.webp "FERRARI F12 TDF (RHD) ERSATZ-MONTAGEEINHEITEN TEILEDIAGRAMM")
-part-diagram-0001.webp "FERRARI F12 TDF (RHD) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0002.webp "FERRARI F12 TDF (RHD) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-0003.webp "FERRARI F12 TDF (RHD) RECHTER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0004.webp "FERRARI F12 TDF (RHD) LINKER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0005.webp "FERRARI F12 TDF (RHD) ZEITSTEUERUNGSSYSTEM – STÖßEL TEILEDIAGRAMM")
-part-diagram-0006.webp "FERRARI F12 TDF (RHD) TIMINGSYSTEM - ANTRIEB TEILEDIAGRAMM")
-part-diagram-0007.webp "FERRARI F12 TDF (RHD) EINSPRITZUNG – ZÜNDSYSTEM TEILEDIAGRAMM")
-part-diagram-0008.webp "FERRARI F12 TDF (RHD) SEKUNDÄRLUFTSYSTEM TEILEDIAGRAMM")
-part-diagram-0009.webp "FERRARI F12 TDF (RHD) KRAFTSTOFFTANK, KRAFTSTOFFSYSTEMPUMPEN UND ROHRE TEILEDIAGRAMM")
-part-diagram-0010.webp "FERRARI F12 TDF (RHD) KRAFTSTOFFTANK UND EINFÜLLHALS TEILEDIAGRAMM")
-part-diagram-0011.webp "FERRARI F12 TDF (RHD) KONTROLLSYSTEM FÜR VERDAMPFUNGSEMISSIONEN TEILEDIAGRAMM")
