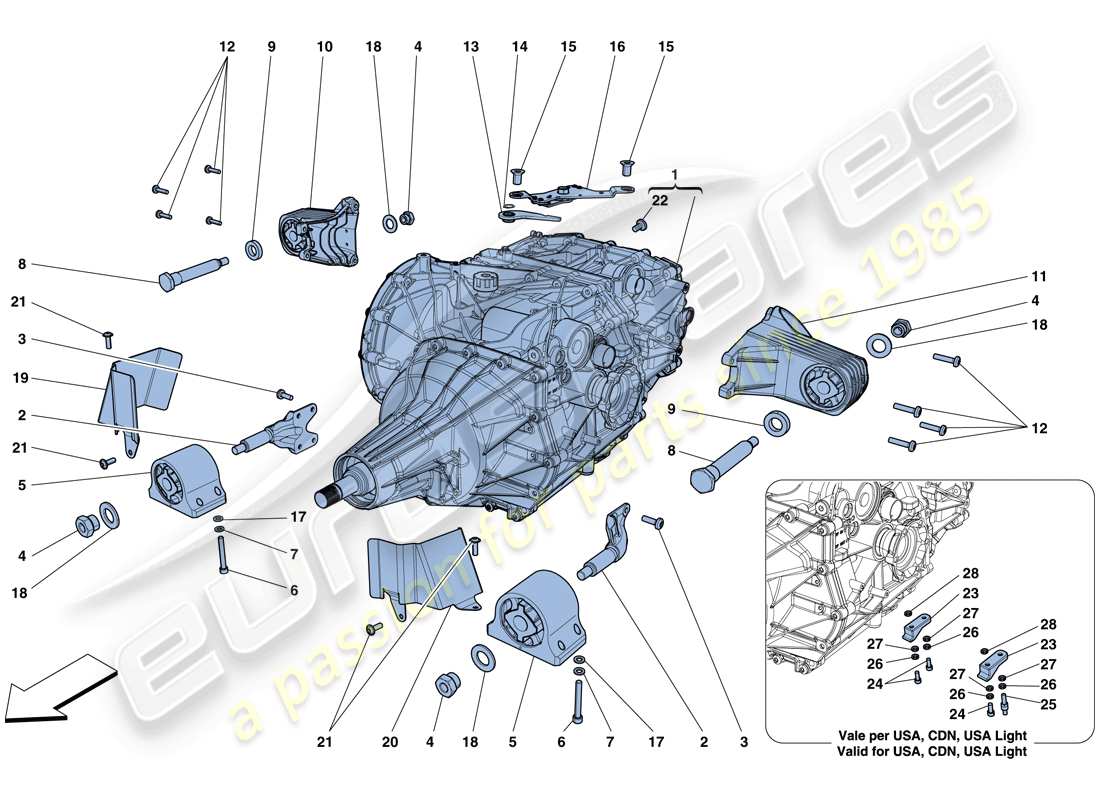

0024 - GETRIEBEGEHÄUSE
Ferrari F12 TDF (RHD) GEARBOX HOUSING Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 319721
KOMPL. DCT-GETRIEBE
-ASM-Genehmigung anfordern-
aus £33.519,00
aus £33.519,00
# 002
MPN: 295438
VORDERE STRÜTTE
aus £66,14
aus £66,14
Dieses Teil ersetzt die Teilenummer 235647, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 003
MPN: 247856
SCHRAUBEN
-M8 X 1.25 X 25-
aus £0,99
aus £0,99
# 004
MPN: 287404
NUSS
aus £3,86
aus £3,86
Dieses Teil ersetzt die Teilenummer 260046 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 005
MPN: 289318
KOMPL. Buchsenmontage
aus £118,95
aus £118,95
# 006
MPN: 14308924
SCHRAUBEN
-M8 X 60-
aus £2,12
aus £2,12
# 007
MPN: 11198074
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 11198071, die wir auf Lager haben - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 008
MPN: 243075
GETRIEBE-BEFESTIGUNGSBUCHSENSTIFT
aus £37,31
aus £37,31
# 009
MPN: 243122
SHIM
aus £1,71
aus £1,71
# 010
MPN: 266362
KOMPL. RECHTE HINTERE STRÜTTE
aus £117,22
aus £117,22
# 011
MPN: 266364
KOMPL. Linke hintere Strebe
aus £119,67
aus £119,67
# 012
MPN: 247857
SCHRAUBEN
-M8 X 1.25 X 35-
aus £1,05
aus £1,05
# 013
MPN: 238370
VOLLSTÄNDIGER LÖSUNGSHEBEL
aus £35,94
aus £35,94
# 014
MPN: 11066176
SEEGER-RING
aus £0,47
aus £0,47
# 015
MPN: 243151
SCHRAUBEN
-M12 X 1.25 X 20-
aus £3,06
aus £3,06
# 016
MPN: 310524
CURSOR-MONTAGEHALTERUNG LOSLASSEN
aus £23,69
aus £23,69
# 017
MPN: 10519624
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10519601 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 017
MPN: 12654424
Scheibe
aus £0,47
aus £0,47
# 018
MPN: 287405
SHIM
aus £3,17
aus £3,17
# 019
MPN: 282341
HITZESCHILD FÜR DIE RECHTE FRONTMONTAGE
aus £5,47
aus £5,47
# 020
MPN: 282339
HITZESCHILD ZUR FRONTMONTAGE LINKS
aus £5,47
aus £5,47
# 021
MPN: 16286124
SCHRAUBEN
-M6 X 20-
aus £0,47
aus £0,47
# 021
MPN: 65377400
SCHRAUBEN
-M6 X 1 X 18- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 16286124-
aus £1,11
aus £1,11
Dieses Teil ersetzt die Teilenummer 156814 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 022
MPN: 263679
Kraftstoffstandsschraube
aus £57,52
aus £57,52
# 023
MPN: 248689
HALTEHALTERUNG
-Anwendbar für USA, CDN, USA LIGHT-
aus £34,08
aus £34,08
# 024
MPN: 14306474
SCHRAUBEN
-Anwendbar für USA, CDN, USA LIGHT-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 13028774
# 025
MPN: 266645
STEHBOLZEN
-Anwendbar für USA, CDN, USA LIGHT-
aus £9,65
aus £9,65
# 026
MPN: 12638524
Scheibe
-Anwendbar für USA, CDN, USA LIGHT-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12638501 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 027
MPN: 12601374
Scheibe
-Anwendbar für USA, CDN, USA LIGHT-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10615474 - und 6 mehr. Klicken Sie hier, um Details anzuzeigen
# 028
MPN: 10730514
Scheibe
-Anwendbar für USA, CDN, USA LIGHT-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10730521
