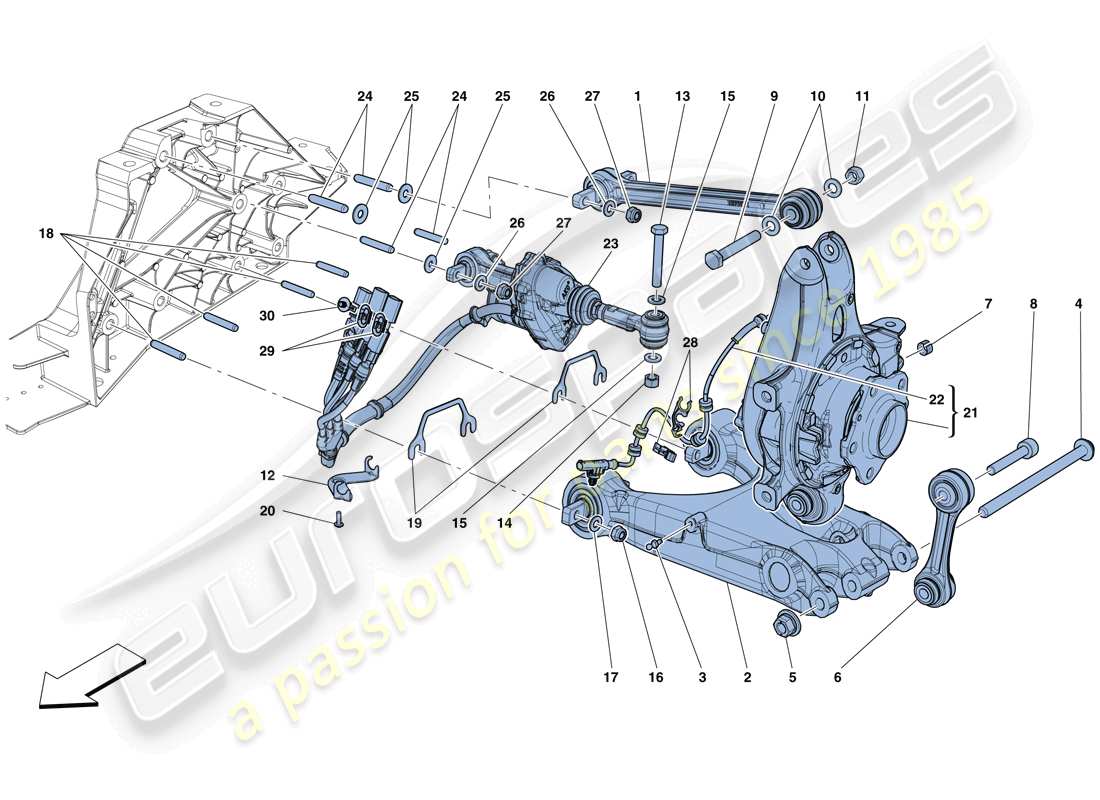

0036 - HINTERE AUFHÄNGUNG – ARME
Ferrari F12 TDF (RHD) REAR SUSPENSION - ARMS Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 295792
KOMPL. HINTERER OBERARM
aus £216,40
aus £216,40
# 002
MPN: 314774
KOMPL. Linker hinterer Unterarm
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 329243-
Ersetzung
Ersetzung
# 002
MPN: 314775
KOMPL. RECHTER HINTEN UNTERER ARM
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 329244-
Ersetzung
Ersetzung
# 002
MPN: 329243
KOMPL. Linker hinterer Unterarm
aus £262,50
aus £262,50
Dieses Teil ersetzt die Teilenummer 314774 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 329244
KOMPL. RECHTER HINTEN UNTERER ARM
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 314775
# 003
MPN: 216973
KUGELGELENK
aus £1,69
aus £1,69
# 004
MPN: 238656
SPEZIALSCHRAUBE
aus £6,59
aus £6,59
# 005
MPN: 238063
NUSS
aus £2,27
aus £2,27
# 006
MPN: 259688
VERDREHUNGSVERBINDUNG
aus £58,43
aus £58,43
Dieses Teil ersetzt die Teilenummer 236783 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 007
MPN: 222956
KOMPENSATORRING
aus £8,82
aus £8,82
# 008
MPN: 238258
SCHRAUBEN
-M12 X 1.25 X 75-
aus £16,70
aus £16,70
# 009
MPN: 15541434
SCHRAUBEN
-M12 X 1.25 X 80-
aus £1,13
aus £1,13
# 010
MPN: 14496721
Scheibe
aus £0,47
aus £0,47
# 011
MPN: 203666
NUSS
aus £0,54
aus £0,54
# 012
MPN: 314125
BEFESTIGUNGSHALTERUNG FÜR STELLANTRIEBSKABEL
aus £13,76
aus £13,76
# 013
MPN: 15541434
SCHRAUBEN
-M12 X 1.25 X 80-
aus £1,13
aus £1,13
# 014
MPN: 203666
NUSS
aus £0,54
aus £0,54
# 015
MPN: 14496721
Scheibe
aus £0,47
aus £0,47
# 016
MPN: 104114
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15503711 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 017
MPN: 14496624
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14496601 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 018
MPN: 264528
GEWINDESTANGE
aus £2,00
aus £2,00
Dieses Teil ersetzt die Teilenummer 249294, die wir auf Lager haben
# 019
MPN: 262539
EINSTELLPLATTE
-Th. 2 mm-
aus £4,95
aus £4,95
# 019
MPN: 262540
EINSTELLPLATTE
-Th. 2.5 mm-
aus £4,95
aus £4,95
# 019
MPN: 262541
EINSTELLPLATTE
-Th. 3 mm-
aus £4,95
aus £4,95
# 019
MPN: 262542
EINSTELLPLATTE
-Th. 3.5 mm-
aus £4,95
aus £4,95
# 019
MPN: 262543
EINSTELLPLATTE
-Th. 4 mm-
aus £4,95
aus £4,95
# 019
MPN: 262544
EINSTELLPLATTE
-Th. 0.5 mm-
aus £4,95
aus £4,95
# 019
MPN: 262545
EINSTELLPLATTE
-Th. 1 mm-
aus £4,95
aus £4,95
# 019
MPN: 262546
EINSTELLPLATTE
-Th. 1.5 mm-
aus £4,95
aus £4,95
# 020
MPN: 269959
SCHRAUBEN
-M6 X 18-
aus £0,53
aus £0,53
# 021
MPN: 299933
KOMPL. LINKER HINTERNABENTRÄGER
aus £1.336,27
aus £1.336,27
Dieses Teil ersetzt die Teilenummer 276809
# 021
MPN: 299935
KOMPL. RECHTER HINTERER NABENTRÄGER
aus £1.336,27
aus £1.336,27
# 022
MPN: 252514
ABS-SENSOR
aus £110,94
aus £110,94
# 023
MPN: 328216
KOMPL. LINKER STELLANTRIEB
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 329653-
Ersetzung
Ersetzung
# 023
MPN: 328218
KOMPL. RECHTER STELLANTRIEB
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 329655-
Ersetzung
Ersetzung
# 023
MPN: 329653
KOMPL. LINKER STELLANTRIEB
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 328216
# 023
MPN: 329655
KOMPL. RECHTER STELLANTRIEB
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 328218
# 023
MPN: 330990
KOMPL. LINKER STELLANTRIEB
-Anwendbar nach Erschöpfung von 329653-
aus £3.779,29
aus £3.779,29
Dieses Teil ersetzt die Teilenummer 329653
# 023
MPN: 330992
KOMPL. RECHTER STELLANTRIEB
-Anwendbar nach Erschöpfung von 329655-
aus £3.779,29
aus £3.779,29
Dieses Teil ersetzt die Teilenummer 329655
# 024
MPN: 302406
GEWINDESTANGE
aus £1,37
aus £1,37
# 025
MPN: 13578321
Scheibe
aus £0,47
aus £0,47
# 026
MPN: 14496524
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14496525 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 027
MPN: 104030
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 16104125
# 028
MPN: 310942
DREIFACH-CLIP
aus £0,81
aus £0,81
# 029
MPN: 291678
VERBINDER-HALTERCLIP
aus £0,47
aus £0,47
# 030
MPN: 322737
CLIP
-Für linke Federung-
aus £0,47
aus £0,47
