0119 - HINTEN AKTIVE AERO

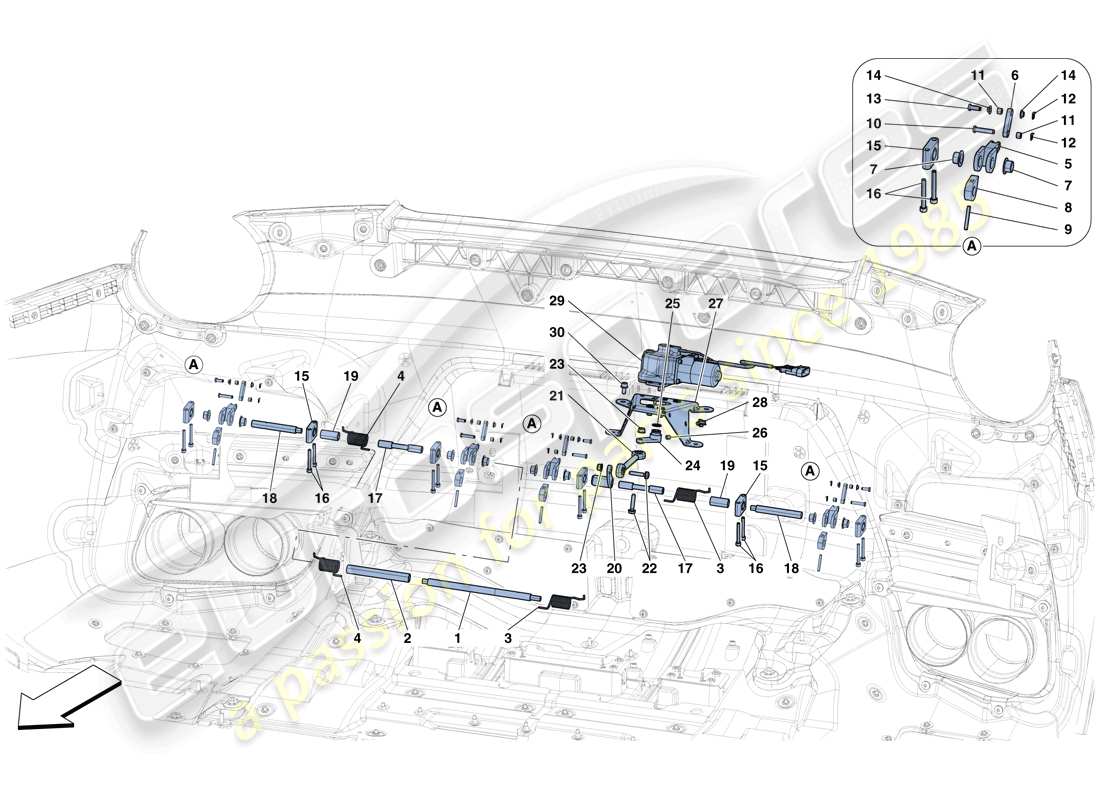

Ferrari F12 TDF (RHD) REAR ACTIVE AERO Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 87341500
AKTIVER AERO-ZENTRALWELLE
aus £45,05
aus £45,05
# 002
MPN: 87341700
AKTIVER AERO-CENTER-ABSTANDHALTER
aus £14,83
aus £14,83
# 003
MPN: 310109
RECHTE RÜCKGABEFEDER
aus £4,91
aus £4,91
# 004
MPN: 310110
Linke Rückholfeder
aus £4,91
aus £4,91
# 005
MPN: 85709500
VERBINDUNG DES LUKE-STELLANTRIEBS
aus £61,62
aus £61,62
# 006
MPN: 85709700
SEITLICHER LINK
aus £12,25
aus £12,25
# 007
MPN: 85711700
BUCHSE
aus £1,66
aus £1,66
# 008
MPN: 85709800
STEUERCAM
aus £64,95
aus £64,95
# 009
MPN: 85711800
ANTRIEBSSTIFT
aus £0,39
aus £0,39
# 010
MPN: 85712100
UNTERE LENKERSTIFTE
aus £4,69
aus £4,69
# 011
MPN: 85712200
BUCHSE FÜR VERBINDUNGSSTIFT
aus £0,86
aus £0,86
# 012
MPN: 306350
SICHERHEITSCLIP
aus £0,74
aus £0,74
# 013
MPN: 306757
OBERER LINK-PIN
aus £3,78
aus £3,78
# 014
MPN: 87804600
BUCHSE
aus £0,69
aus £0,69
Dieses Teil ersetzt die Teilenummer 85711900
# 015
MPN: 85708900
Wellenmontage
aus £6,16
aus £6,16
# 016
MPN: 301785
SCHRAUBEN
-M5 X 40-
aus £0,26
aus £0,26
# 017
MPN: 87341800
ACTIVE AERO FLEXIBLE WELLE
aus £167,24
aus £167,24
# 018
MPN: 85708800
SEITLICHER ACHSENABSCHNITT
aus £18,17
aus £18,17
# 019
MPN: 85709400
SEITLICHER ABSTANDSHALTER
aus £2,38
aus £2,38
# 020
MPN: 326021
AKTIVER AERO-STEUERWELLENHEBEL
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 020
MPN: 335394
AKTIVER AERO-STEUERWELLENHEBEL
-Anwendbar nach Erschöpfung von 326021-
aus £32,91
aus £32,91
Dieses Teil ersetzt die Teilenummer 326021 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 021
MPN: 326022
KOMPL. AKTIVE AERO-CONTROL-SPURSTANGE
aus £101,04
aus £101,04
# 022
MPN: 216568
SCHRAUBEN
-M6 X 30-
Ersetzung
Ersetzung
# 023
MPN: 301909
NUSS
aus £0,82
aus £0,82
# 024
MPN: 85710400
STEUERHEBEL DES STELLANTRIEBS
aus £54,19
aus £54,19
# 025
MPN: 14453181
Dichtung
aus £0,61
aus £0,61
# 026
MPN: 301918
GEWINDESTIFT
aus £0,47
aus £0,47
# 027
MPN: 87342200
MONTAGEHALTERUNG FÜR AKTIVE AERO-AKTUATOREN
aus £22,67
aus £22,67
# 028
MPN: 204781
CLIP
-Anwendbar nach Erschöpfung von 323365-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12486580 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 028
MPN: 323365
VERBINDER-BEFESTIGUNGSCLIP
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 029
MPN: 320323
ELEKTRISCHER STELLANTRIEB
aus £466,91
aus £466,91
# 030
MPN: 231616
SCHRAUBEN
-M6 X 14-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14305724, die wir auf Lager haben
