0026 - SERVOBREMSSYSTEM

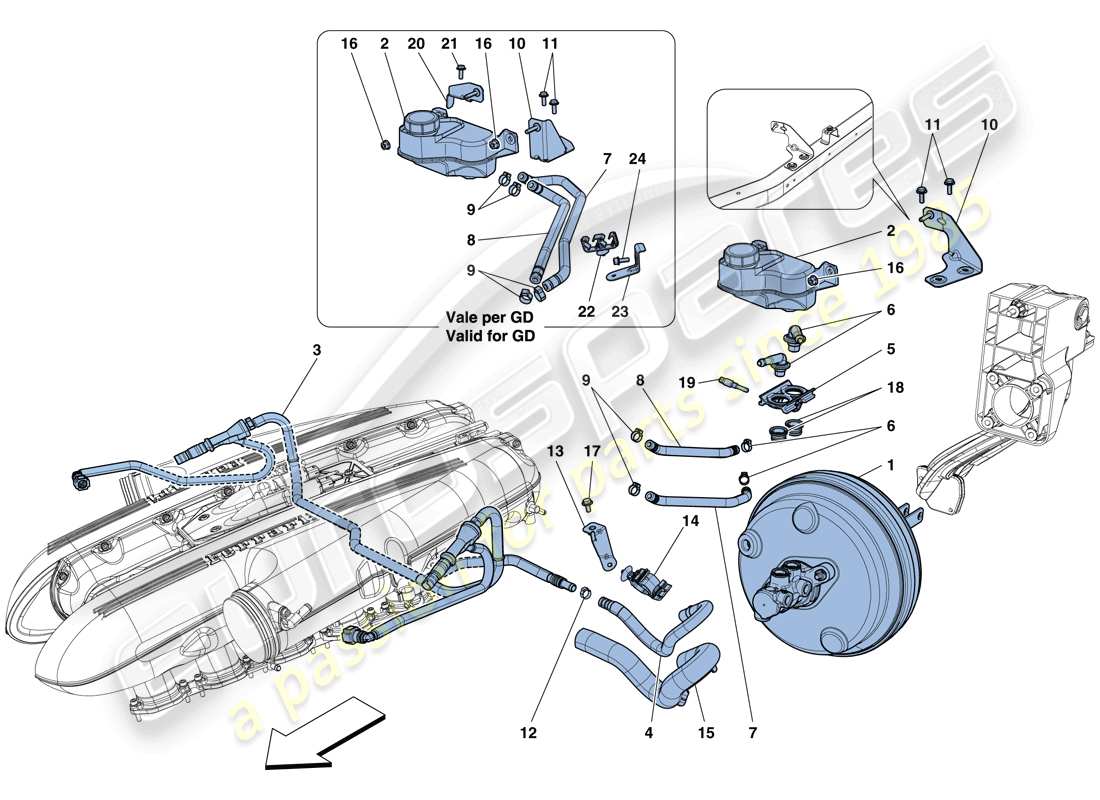

Ferrari F12 TDF (USA) SERVO BRAKE SYSTEM Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 261826
BREMSSERVO
aus £155,16
aus £155,16
# 002
MPN: 259047
SERVOBREMSFLÜSSIGKEITSBEHÄLTER
aus £13,94
aus £13,94
# 003
MPN: 317200
KAISER-ROHR KOMPL. MIT VENTILEN
-Nicht für GD-
aus £277,53
aus £277,53
# 003
MPN: 320359
KAISER-ROHR KOMPL. MIT VENTILEN
-Gilt für GD-
aus £42,16
aus £42,16
# 004
MPN: 290224
ROHR VOM KAYSER-VENTIL ZUM BREMSSERVO
-Gilt für Stop & Start- -Gilt für GD-
aus £97,35
aus £97,35
# 004
MPN: 290226
ROHR VOM KAYSER-VENTIL ZUM BREMSSERVO
-Gilt für GD-
aus £44,93
aus £44,93
# 004
MPN: 325160
ROHR VOM TRENNVERBINDER ZUM BREMSSERVO
-Gilt für Stop & Start- -Nicht für GD-
aus £139,02
aus £139,02
# 004
MPN: 325202
ROHR VOM TRENNVERBINDER ZUM BREMSSERVO
-Nicht für GD-
aus £113,79
aus £113,79
# 005
MPN: 248081
HALTEPLATTE FÜR ELLBOGENVERBINDUNG
aus £22,47
aus £22,47
# 006
MPN: 237586
WINKELVERBINDUNG FÜR HAUPTBREMSZYLINDER
aus £2,04
aus £2,04
# 007
MPN: 276960
GUMMIROHR VOM TANK
-Nicht für GD-
aus £15,65
aus £15,65
# 007
MPN: 287873
GUMMIROHR VOM TANK
-Gilt für GD-
aus £24,18
aus £24,18
# 008
MPN: 276961
GUMMIROHR VOM TANK
-Nicht für GD-
aus £15,24
aus £15,24
# 008
MPN: 287874
GUMMIROHR VOM TANK
-Gilt für GD-
aus £22,65
aus £22,65
# 009
MPN: 13432070
KRAGEN ZUR BEFESTIGUNG VON SCHLAUCHVERBINDUNGEN
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 13125570
# 010
MPN: 289128
HALTERUNG FÜR BREMSFLÜSSIGKEITSBEHÄLTER
-Gilt für GD-
aus £16,48
aus £16,48
# 010
MPN: 328171
HALTERUNG FÜR BREMSFLÜSSIGKEITSBEHÄLTER
-Nicht für GD-
aus £19,85
aus £19,85
# 011
MPN: 11625824
SCHRAUBEN
aus £0,47
aus £0,47
# 012
MPN: 13434670
KRAGEN
-D. 16.2-
aus £0,47
aus £0,47
# 013
MPN: 325139
VAKUUMROHR-MONTAGEHALTERUNG
-Nicht für GD-
aus £8,46
aus £8,46
# 014
MPN: 225821
CLIP
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 315352-
aus £1,59
aus £1,59
# 014
MPN: 315352
CLIP
aus £0,64
aus £0,64
# 015
MPN: 297984
Hitzeschild
-Gilt für GD-
aus £73,03
aus £73,03
# 015
MPN: 326633
HITZESCHILD FÜR KAISER-ROHR ZUM BREMSSERVO
-Gilt für Stop & Start- -Nicht für GD-
aus £97,95
aus £97,95
# 015
MPN: 326634
HITZESCHILD FÜR KAISER-ROHR ZUM BREMSSERVO
-Nicht für GD-
aus £101,52
aus £101,52
# 016
MPN: 14040611
NUSS
-Nicht für GD-
aus £0,47
aus £0,47
# 016
MPN: 14040611
NUSS
-Gilt für GD-
aus £0,47
aus £0,47
# 017
MPN: 11625621
SCHRAUBEN
-M6 X 14- -Nicht für GD-
aus £0,47
aus £0,47
# 018
MPN: 241550
Dichtung
aus £0,53
aus £0,53
# 019
MPN: 241537
SPEZIALSCHRAUBE
aus £0,54
aus £0,54
# 020
MPN: 289129
INTERNE HALTERUNG DES BREMSFLÜSSIGKEITSBEHÄLTERS
-Gilt für GD-
aus £14,42
aus £14,42
# 021
MPN: 11625824
SCHRAUBEN
-Gilt für GD-
aus £0,47
aus £0,47
# 022
MPN: 272185
CLIP
-Gilt für GD-
aus £0,85
aus £0,85
# 023
MPN: 297474
Halterung
-Gilt für GD-
aus £10,48
aus £10,48
# 024
MPN: 231617
SCHRAUBEN
-M6 X 18- – Gilt für GD –
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14433124
