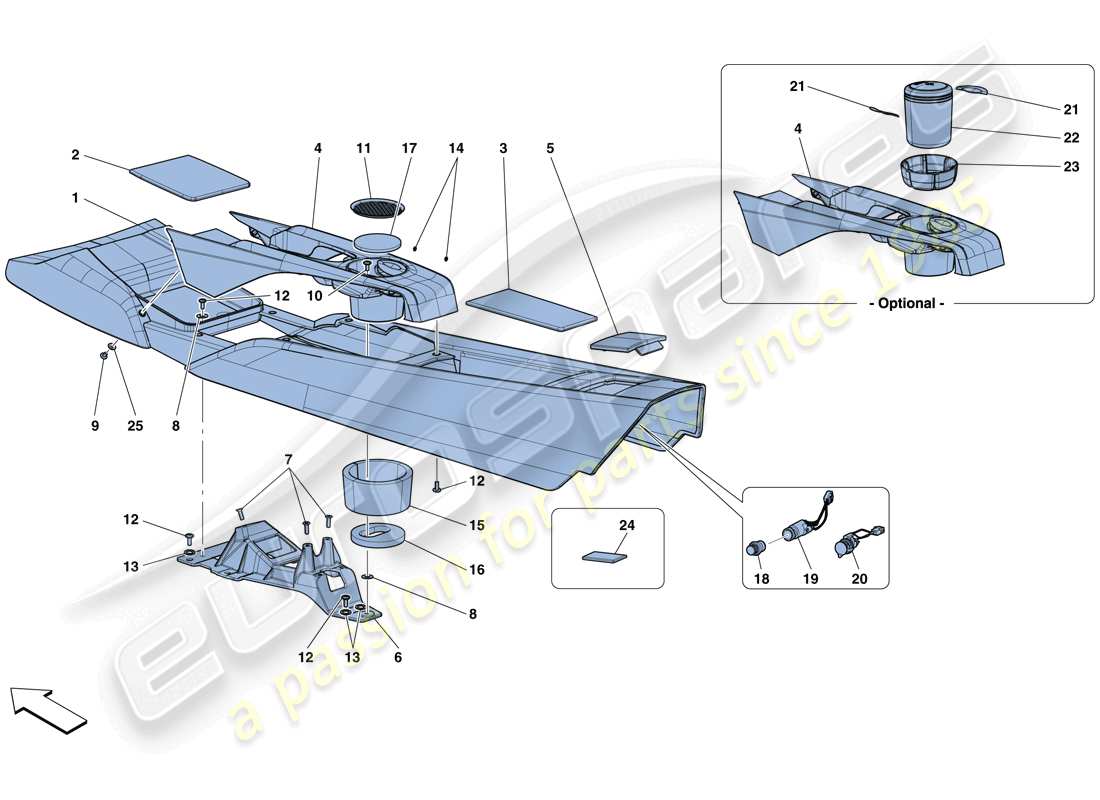

0123 - TUNNEL - UNTERSTRUKTUR UND ZUBEHÖR
Ferrari F12 TDF (USA) TUNNEL - SUBSTRUCTURE AND ACCESSORIES Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 87377800
KOMPL. STRUKTUR DER MITTELKONSOLENEINHEIT
-INTA- -Alcantara- -STC1- -STC2-
Ersetzung
Ersetzung
# 001
MPN: 87680000
KOMPL. STRUKTUR DER MITTELKONSOLENEINHEIT
-INTP- -Leder- -STC1- -STC2-
aus £1.844,17
aus £1.844,17
# 002
MPN: 87379300
KOMPL. VORDERE TABLETTEINLAGE
-INTA- -Alcantara-
aus £471,89
aus £471,89
# 003
MPN: 87379900
KOMPL. FACHEINLAGE FÜR DIE HINTERE EINHEIT
aus £170,43
aus £170,43
# 004
MPN: 87378300
KOMPL. OBERES EINHEIT-FACH
-Version mit Telemetrie und Apple Car Play-
aus £2.078,24
aus £2.078,24
# 004
MPN: 87518700
KOMPL. OBERES EINHEIT-FACH
-Version mit Apple Car Play-
aus £2.078,24
aus £2.078,24
# 004
MPN: 87519300
KOMPL. OBERES EINHEIT-FACH
aus £2.078,24
aus £2.078,24
# 005
MPN: 87378700
KOMPL. ABDECKUNG DER KONSOLENEINHEIT
-INTA- -Alcantara-
aus £320,88
aus £320,88
# 005
MPN: 87680200
KOMPL. ABDECKUNG DER KONSOLENEINHEIT
-INTP- -Leder-
aus £405,82
aus £405,82
# 006
MPN: 87380000
MONTAGEHALTERUNG FÜR KOSMETIKSTREIFEN
aus £264,25
aus £264,25
# 007
MPN: 86077300
SCHRAUBEN
-M5 X 16-
aus £0,47
aus £0,47
# 008
MPN: 84533500
Scheibe
Ersetzung
Ersetzung
# 009
MPN: 14303224
SCHRAUBEN
-M4 X 16-
aus £0,53
aus £0,53
# 009
MPN: 85692000
SCHRAUBEN
-M5 X 10- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 14303224-
aus £0,53
aus £0,53
# 010
MPN: 85692200
SCHRAUBEN
-M5 X 12-
aus £0,47
aus £0,47
# 011
MPN: 84499100
BECHERHALTER, BODENMATTE
aus £4,51
aus £4,51
# 012
MPN: 85833700
SCHRAUBEN
-M5 X 14-
aus £0,47
aus £0,47
# 013
MPN: 85430300
KERAMIK- Scheibe
aus £2,37
aus £2,37
Dieses Teil ersetzt die Teilenummer 84533500
# 014
MPN: 11087476
SPRENGRING
aus £3,22
aus £3,22
# 015
MPN: 85280200
SEITLICHER BECHERHALTER-HITZESCHILD
aus £24,70
aus £24,70
# 016
MPN: 85280100
Unterer Getränkehalter-Hitzeschild
aus £10,22
aus £10,22
# 017
MPN: 85282600
INNENBECHERHALTER-HITZESCHILD
aus £8,39
aus £8,39
# 018
MPN: 183270
ZIGARETTENANZÜNDER
-Gilt für Raucherset-
Ersetzung
Ersetzung
# 019
MPN: 183271
Gehäuse für Zigarettenanzünder
-Gilt für Raucherset-
aus £19,75
aus £19,75
# 020
MPN: 215406
12 VOLT-STECKDOSE
aus £25,47
aus £25,47
# 021
MPN: 85710800
SCHUTZFILM
-Gilt für Raucherset-
aus £31,52
aus £31,52
# 022
MPN: 83003500
ASCHENBECHER
-Gilt für Raucherset-
aus £169,87
aus £169,87
# 023
MPN: 85710700
ASCHENBECHERBASIS
-Gilt für Raucherset-
aus £17,92
aus £17,92
# 024
MPN: 142798
GUMMISCHEIBE
aus £0,86
aus £0,86
# 025
MPN: 14446924
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 14446901
