ferrari f50 kraftstoffeinspritzsystem teilediagramm

011 - Kraftstoffeinspritzsystem

Ferrari F50 Fuel Injection System Teilediagramm

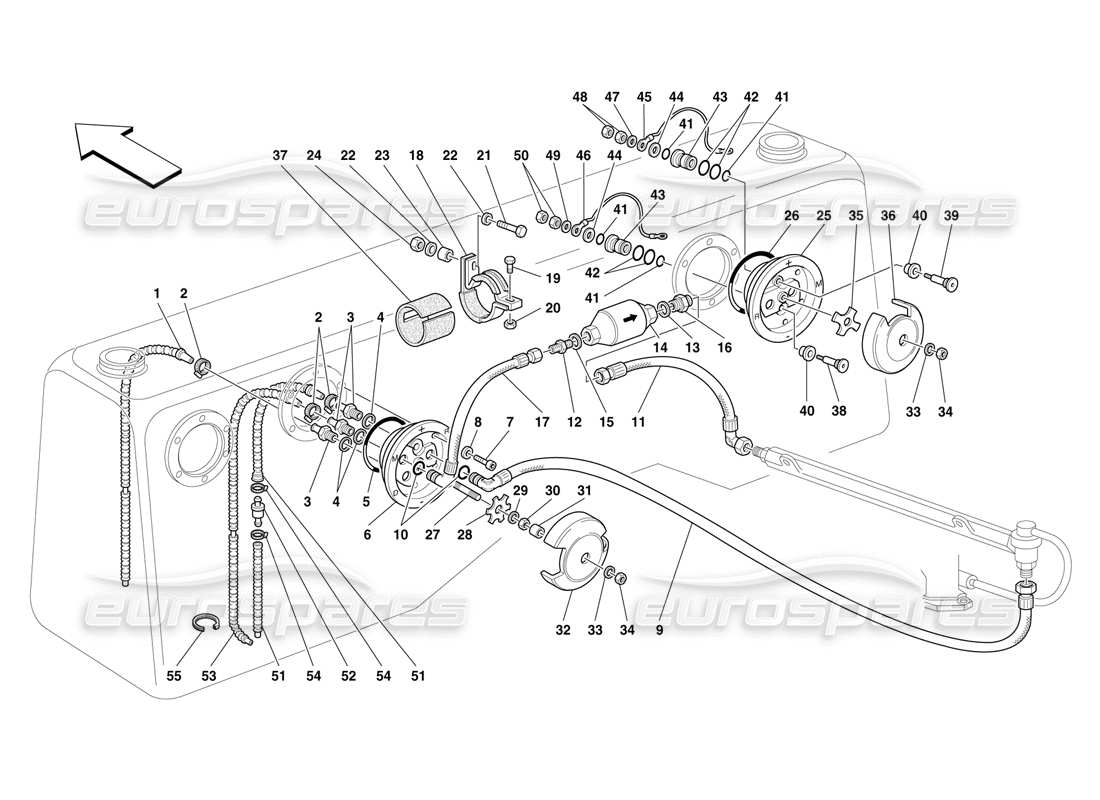

Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
  • Sie können das Diagramm durch Ziehen neu positionieren
  • Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
  • Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
  • Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
  • Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
                                                                                                          #
                                                                                                          Artikelnummer
                                                                                                          Beschreibung
                                                                                                          Preis
                                                                                                          # 001
                                                                                                          MPN: 170067
                                                                                                          RÜCKWÄRTSROHR FÜR KRAFTSTOFF
                                                                                                          aus £65,55
                                                                                                          aus £65,55
                                                                                                          # 002
                                                                                                          MPN: 13431570
                                                                                                          SCHRAUBKRAGEN
                                                                                                          - Derzeit nicht mehr als Ersatzteil - Ersetzt durch 171406
                                                                                                          aus £0,66
                                                                                                          aus £0,66
                                                                                                          # 002
                                                                                                          MPN: 171406
                                                                                                          SCHRAUBKRAGEN
                                                                                                          aus £0,51
                                                                                                          aus £0,51
                                                                                                          # 003
                                                                                                          MPN: 164331
                                                                                                          UNION
                                                                                                          aus £26,52
                                                                                                          aus £26,52
                                                                                                          # 004
                                                                                                          MPN: 11270150
                                                                                                          Dichtung
                                                                                                          aus £4,32
                                                                                                          aus £4,32
                                                                                                          # 005
                                                                                                          MPN: 164330
                                                                                                          Dichtung
                                                                                                          aus £2,11
                                                                                                          aus £2,11
                                                                                                          # 006
                                                                                                          MPN: 165775
                                                                                                          Linker Flansch
                                                                                                          aus £870,84
                                                                                                          aus £870,84
                                                                                                          # 007
                                                                                                          MPN: 164329
                                                                                                          SCHRAUBEN
                                                                                                          aus £0,72
                                                                                                          aus £0,72
                                                                                                          # 008
                                                                                                          MPN: 12601274
                                                                                                          Scheibe
                                                                                                          aus £0,50
                                                                                                          aus £0,50
                                                                                                          Dieses Teil ersetzt die Teilenummer 12601221 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
                                                                                                          # 009
                                                                                                          MPN: 162862
                                                                                                          Linkes Kraftstoffrücklaufrohr
                                                                                                          Ersetzung
                                                                                                          Ersetzung
                                                                                                          # 009
                                                                                                          MPN: 162863
                                                                                                          RH-KRAFTSTOFFFLIEßENDES RÜCKWÄRTSROHR
                                                                                                          Ersetzung
                                                                                                          Ersetzung
                                                                                                          # 010
                                                                                                          MPN: 127816
                                                                                                          Dichtung
                                                                                                          aus £1,41
                                                                                                          aus £1,41
                                                                                                          # 011
                                                                                                          MPN: 162860
                                                                                                          ROHR VOM FILTER ZUR FLAUTE
                                                                                                          - Gültig bis zur Erschöpfung des Vorrats
                                                                                                          Ersetzung
                                                                                                          Ersetzung
                                                                                                          # 011
                                                                                                          MPN: 170681
                                                                                                          ROHR VOM FILTER ZUR FLAUTE
                                                                                                          - Gültig nach Erschöpfung des Lagerbestands von 162860
                                                                                                          Ersetzung
                                                                                                          Ersetzung
                                                                                                          Dieses Teil ersetzt die Teilenummer 162860
                                                                                                          # 012
                                                                                                          MPN: 109889
                                                                                                          UNION
                                                                                                          aus £3,74
                                                                                                          aus £3,74
                                                                                                          # 013
                                                                                                          MPN: 10280060
                                                                                                          Dichtung
                                                                                                          aus £0,53
                                                                                                          aus £0,53
                                                                                                          Dieses Teil ersetzt die Teilenummer 100501 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
                                                                                                          # 015
                                                                                                          MPN: 11270160
                                                                                                          Dichtung
                                                                                                          aus £0,85
                                                                                                          aus £0,85
                                                                                                          # 016
                                                                                                          MPN: 109797
                                                                                                          UNION
                                                                                                          aus £9,91
                                                                                                          aus £9,91
                                                                                                          # 017
                                                                                                          MPN: 162856
                                                                                                          ROHR VOM TANK ZUM FILTER
                                                                                                          Ersetzung
                                                                                                          Ersetzung
                                                                                                          # 018
                                                                                                          MPN: 152885
                                                                                                          HALTERUNG MIT HÜLSE
                                                                                                          aus £5,32
                                                                                                          aus £5,32
                                                                                                          # 019
                                                                                                          MPN: 10902524
                                                                                                          SCHRAUBEN
                                                                                                          aus £0,53
                                                                                                          aus £0,53
                                                                                                          # 020
                                                                                                          MPN: 102741
                                                                                                          NUSS
                                                                                                          aus £0,53
                                                                                                          aus £0,53
                                                                                                          Dieses Teil ersetzt die Teilenummer 12575411 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
                                                                                                          # 021
                                                                                                          MPN: 115200
                                                                                                          SCHRAUBEN
                                                                                                          aus £4,44
                                                                                                          aus £4,44
                                                                                                          # 022
                                                                                                          MPN: 12644424
                                                                                                          Scheibe
                                                                                                          aus £0,53
                                                                                                          aus £0,53
                                                                                                          Dieses Teil ersetzt die Teilenummer 12644401 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
                                                                                                          # 023
                                                                                                          MPN: 166730
                                                                                                          ABSTANDSHALTER
                                                                                                          aus £4,00
                                                                                                          aus £4,00
                                                                                                          # 024
                                                                                                          MPN: 102948
                                                                                                          NUSS
                                                                                                          aus £0,54
                                                                                                          aus £0,54
                                                                                                          Dieses Teil ersetzt die Teilenummer 12574211 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
                                                                                                          # 025
                                                                                                          MPN: 164334
                                                                                                          RECHTER FLANSCH
                                                                                                          aus £870,84
                                                                                                          aus £870,84
                                                                                                          # 026
                                                                                                          MPN: 154102
                                                                                                          Dichtung
                                                                                                          aus £3,71
                                                                                                          aus £3,71
                                                                                                          # 027
                                                                                                          MPN: 165928
                                                                                                          ZUCHT
                                                                                                          aus £7,09
                                                                                                          aus £7,09
                                                                                                          # 028
                                                                                                          MPN: 165776
                                                                                                          SICHERHEITSPLATTE LINKS
                                                                                                          aus £28,73
                                                                                                          aus £28,73
                                                                                                          # 029
                                                                                                          MPN: 12601274
                                                                                                          Scheibe
                                                                                                          aus £0,53
                                                                                                          aus £0,53
                                                                                                          Dieses Teil ersetzt die Teilenummer 12601221 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
                                                                                                          # 030
                                                                                                          MPN: 15896214
                                                                                                          NUSS
                                                                                                          aus £0,54
                                                                                                          aus £0,54
                                                                                                          Dieses Teil ersetzt die Teilenummer 15896211
                                                                                                          # 031
                                                                                                          MPN: 165929
                                                                                                          ABSTANDSHALTER
                                                                                                          aus £3,97
                                                                                                          aus £3,97
                                                                                                          # 032
                                                                                                          MPN: 165999
                                                                                                          LINKER HITZESCHILD, KLEINER SUMPF
                                                                                                          aus £44,72
                                                                                                          aus £44,72
                                                                                                          # 033
                                                                                                          MPN: 14496204
                                                                                                          Scheibe
                                                                                                          aus £0,51
                                                                                                          aus £0,51
                                                                                                          Dieses Teil ersetzt die Teilenummer 14496201
                                                                                                          # 034
                                                                                                          MPN: 14084015
                                                                                                          NUSS
                                                                                                          aus £0,71
                                                                                                          aus £0,71
                                                                                                          # 035
                                                                                                          MPN: 129316
                                                                                                          RECHTE SICHERHEITSPLATTE
                                                                                                          aus £3,02
                                                                                                          aus £3,02
                                                                                                          # 036
                                                                                                          MPN: 168348
                                                                                                          RECHTER HITZESCHILD, KLEINER SUMPF
                                                                                                          aus £47,28
                                                                                                          aus £47,28
                                                                                                          # 037
                                                                                                          MPN: 164206
                                                                                                          FILTERISOLIERUNG
                                                                                                          aus £85,74
                                                                                                          aus £85,74
                                                                                                          # 038
                                                                                                          MPN: 169933
                                                                                                          Erdungsstift
                                                                                                          aus £16,90
                                                                                                          aus £16,90
                                                                                                          # 039
                                                                                                          MPN: 169934
                                                                                                          Erdungsstift
                                                                                                          aus £16,90
                                                                                                          aus £16,90
                                                                                                          # 040
                                                                                                          MPN: 170072
                                                                                                          BUCHSE FÜR FLANSCH
                                                                                                          aus £9,84
                                                                                                          aus £9,84
                                                                                                          # 041
                                                                                                          MPN: 14452681
                                                                                                          Dichtung
                                                                                                          aus £0,51
                                                                                                          aus £0,51
                                                                                                          # 042
                                                                                                          MPN: 134705
                                                                                                          Dichtung
                                                                                                          aus £0,48
                                                                                                          aus £0,48
                                                                                                          # 043
                                                                                                          MPN: 170017
                                                                                                          BUCHSE
                                                                                                          aus £114,36
                                                                                                          aus £114,36
                                                                                                          # 044
                                                                                                          MPN: 10519401
                                                                                                          Scheibe
                                                                                                          aus £0,71
                                                                                                          aus £0,71
                                                                                                          # 045
                                                                                                          MPN: 170069
                                                                                                          Positives elektrisches Kabel
                                                                                                          aus £116,76
                                                                                                          aus £116,76
                                                                                                          # 046
                                                                                                          MPN: 170070
                                                                                                          NEGATIVES ELEKTROKABEL
                                                                                                          aus £17,66
                                                                                                          aus £17,66
                                                                                                          # 047
                                                                                                          MPN: 10615470
                                                                                                          Scheibe
                                                                                                          Ersetzung
                                                                                                          Ersetzung
                                                                                                          # 048
                                                                                                          MPN: 15896214
                                                                                                          NUSS
                                                                                                          aus £0,53
                                                                                                          aus £0,53
                                                                                                          Dieses Teil ersetzt die Teilenummer 15896211
                                                                                                          # 049
                                                                                                          MPN: 149951
                                                                                                          Scheibe
                                                                                                          aus £0,53
                                                                                                          aus £0,53
                                                                                                          Dieses Teil ersetzt die Teilenummer 10615301, die wir auf Lager haben - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
                                                                                                          # 050
                                                                                                          MPN: 15896414
                                                                                                          NUSS
                                                                                                          aus £0,51
                                                                                                          aus £0,51
                                                                                                          Dieses Teil ersetzt die Teilenummer 15896411
                                                                                                          # 051
                                                                                                          MPN: 170698
                                                                                                          RÜCKWÄRTSROHR FÜR KRAFTSTOFF
                                                                                                          # 052
                                                                                                          MPN: 166540
                                                                                                          RÜCKSCHLAGVENTIL
                                                                                                          aus £17,68
                                                                                                          aus £17,68
                                                                                                          Dieses Teil ersetzt die Teilenummer 170503
                                                                                                          # 053
                                                                                                          MPN: 170067
                                                                                                          KRAFTSTOFFFÖRDERROHR
                                                                                                          aus £65,55
                                                                                                          aus £65,55
                                                                                                          # 054
                                                                                                          MPN: 13431570
                                                                                                          SCHRAUBKRAGEN
                                                                                                          - Derzeit nicht mehr als Ersatzteil - Ersetzt durch 171406
                                                                                                          aus £0,66
                                                                                                          aus £0,66
                                                                                                          # 054
                                                                                                          MPN: 171406
                                                                                                          SCHRAUBKRAGEN
                                                                                                          aus £0,51
                                                                                                          aus £0,51
                                                                                                          # 055
                                                                                                          MPN: 14560180
                                                                                                          KLEMME
