ferrari f50 abgassystem teilediagramm

018 - Abgassystem

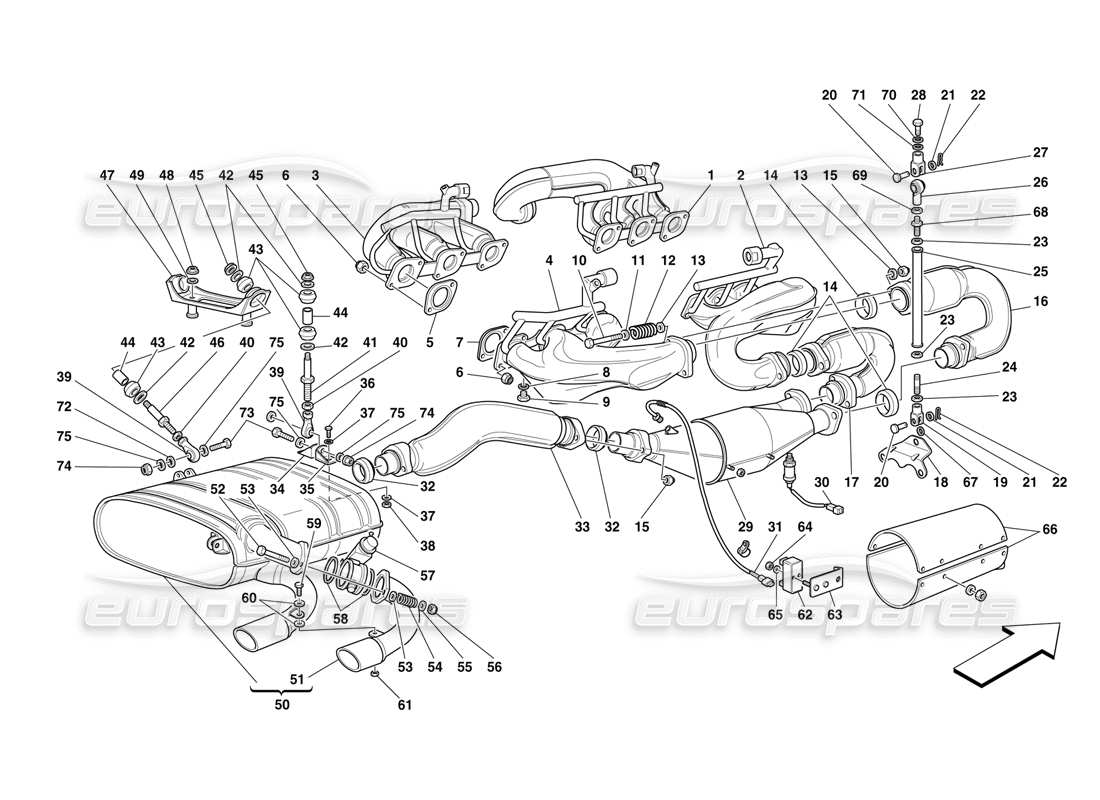

Ferrari F50 Exhaust System Teilediagramm

Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
  • Sie können das Diagramm durch Ziehen neu positionieren
  • Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
  • Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
  • Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
  • Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
                                                                                                                                                #
                                                                                                                                                Artikelnummer
                                                                                                                                                Beschreibung
                                                                                                                                                Preis
                                                                                                                                                # 001
                                                                                                                                                MPN: 162953
                                                                                                                                                AUSPUFFKRÜMMER VORNE LINKS
                                                                                                                                                aus £4.666,64
                                                                                                                                                aus £4.666,64
                                                                                                                                                # 002
                                                                                                                                                MPN: 162854
                                                                                                                                                RECHTER VORDERER AUSPUFFKRÜMMER
                                                                                                                                                aus £4.666,64
                                                                                                                                                aus £4.666,64
                                                                                                                                                # 003
                                                                                                                                                MPN: 163083
                                                                                                                                                LINKER HINTERER AUSPUFFKRÜMMER
                                                                                                                                                aus £4.515,29
                                                                                                                                                aus £4.515,29
                                                                                                                                                # 004
                                                                                                                                                MPN: 163080
                                                                                                                                                RECHTER HINTERER AUSPUFFKRÜMMER
                                                                                                                                                aus £4.515,29
                                                                                                                                                aus £4.515,29
                                                                                                                                                # 005
                                                                                                                                                MPN: 159243
                                                                                                                                                DICHTUNG LINKS
                                                                                                                                                aus £24,00
                                                                                                                                                aus £24,00
                                                                                                                                                # 006
                                                                                                                                                MPN: 138392
                                                                                                                                                NUSS
                                                                                                                                                (Mindestbestellmenge = 25)
                                                                                                                                                aus £0,73
                                                                                                                                                aus £0,73
                                                                                                                                                # 007
                                                                                                                                                MPN: 159242
                                                                                                                                                RECHTE DICHTUNG
                                                                                                                                                aus £27,00
                                                                                                                                                aus £27,00
                                                                                                                                                # 008
                                                                                                                                                MPN: 10298460
                                                                                                                                                Dichtung
                                                                                                                                                aus £0,47
                                                                                                                                                aus £0,47
                                                                                                                                                Dieses Teil ersetzt die Teilenummer 93353
                                                                                                                                                # 009
                                                                                                                                                MPN: 110860
                                                                                                                                                GEWINDESTECKER
                                                                                                                                                aus £9,88
                                                                                                                                                aus £9,88
                                                                                                                                                Dieses Teil ersetzt die Teilenummer 11903240
                                                                                                                                                # 010
                                                                                                                                                MPN: 137431
                                                                                                                                                SCHRAUBEN
                                                                                                                                                aus £28,21
                                                                                                                                                aus £28,21
                                                                                                                                                # 011
                                                                                                                                                MPN: 114749
                                                                                                                                                ABSTANDSHALTER
                                                                                                                                                aus £1,24
                                                                                                                                                aus £1,24
                                                                                                                                                # 012
                                                                                                                                                MPN: 111743
                                                                                                                                                FRÜHLING
                                                                                                                                                aus £6,91
                                                                                                                                                aus £6,91
                                                                                                                                                # 013
                                                                                                                                                MPN: 128010
                                                                                                                                                Scheibe
                                                                                                                                                aus £2,16
                                                                                                                                                aus £2,16
                                                                                                                                                # 014
                                                                                                                                                MPN: 154984

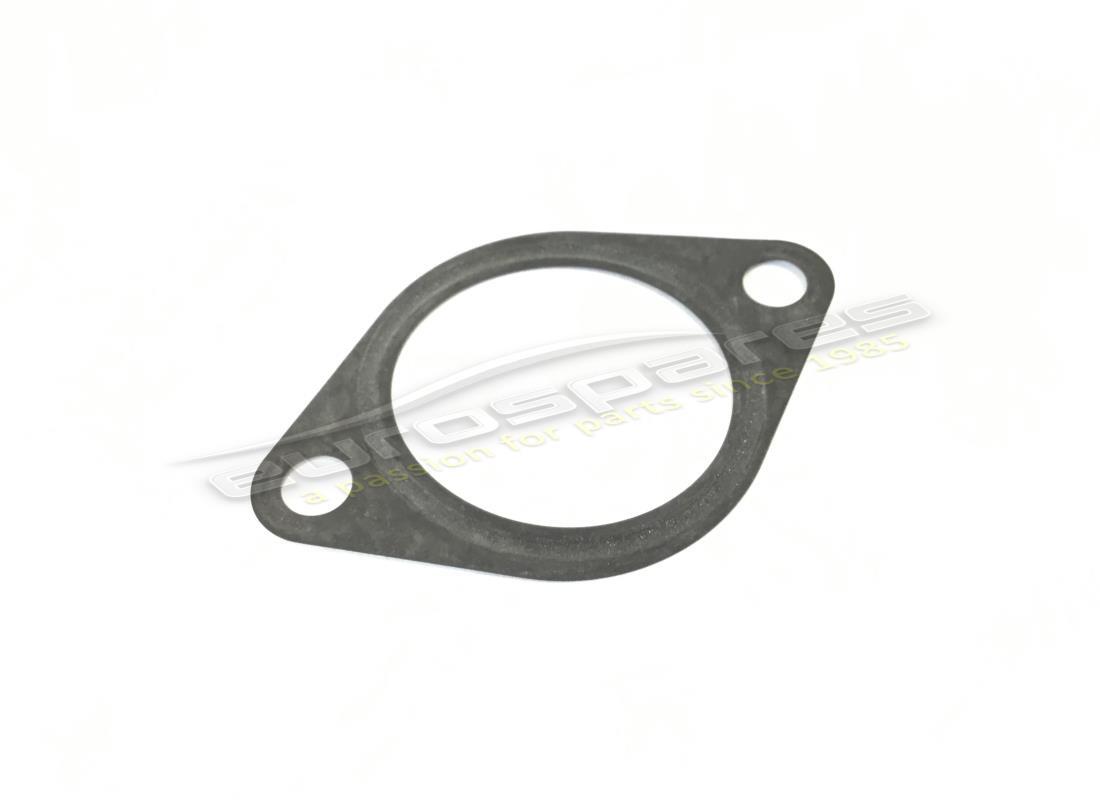

                                                                                                                                                Dichtung
                                                                                                                                                aus £9,95
                                                                                                                                                aus £9,95
                                                                                                                                                Dieses Teil ersetzt die Teilenummer 118338 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
                                                                                                                                                # 015
                                                                                                                                                MPN: 118251
                                                                                                                                                NUSS
                                                                                                                                                aus £10,40
                                                                                                                                                aus £10,40
                                                                                                                                                # 016
                                                                                                                                                MPN: 165812
                                                                                                                                                SCHLAUCH VOM RECHTEN HINTEREN AUSPUFFKRÜMMER ZUM RECHTEN KATALYSATOR
                                                                                                                                                - Nicht für die USA
                                                                                                                                                aus £1.685,79
                                                                                                                                                aus £1.685,79
                                                                                                                                                # 016
                                                                                                                                                MPN: 165814
                                                                                                                                                SCHLAUCH VOM LINKEN HINTEREN AUSPUFFKRÜMMER ZUM LINKEN KATALYSATOR
                                                                                                                                                - Nicht für die USA
                                                                                                                                                aus £1.685,79
                                                                                                                                                aus £1.685,79
                                                                                                                                                # 016
                                                                                                                                                MPN: 166826
                                                                                                                                                SCHLAUCH VOM RECHTEN HINTEREN AUSPUFFKRÜMMER ZUM RECHTEN KATALYSATOR
                                                                                                                                                - Gültig für die USA
                                                                                                                                                aus £1.835,73
                                                                                                                                                aus £1.835,73
                                                                                                                                                # 016
                                                                                                                                                MPN: 166828
                                                                                                                                                SCHLAUCH VOM LINKEN HINTEREN AUSPUFFKRÜMMER ZUM LINKEN KATALYSATOR
                                                                                                                                                - Gültig für die USA
                                                                                                                                                aus £2.266,88
                                                                                                                                                aus £2.266,88
                                                                                                                                                # 017
                                                                                                                                                MPN: 165811
                                                                                                                                                SCHLAUCH VOM RECHTEN VORDEREN AUSPUFFKRÜMMER ZUM RECHTEN KATALYSATOR
                                                                                                                                                - Nicht für die USA
                                                                                                                                                aus £1.787,95
                                                                                                                                                aus £1.787,95
                                                                                                                                                # 017
                                                                                                                                                MPN: 165813
                                                                                                                                                SCHLAUCH VOM LINKEN VORDEREN AUSPUFFKRÜMMER ZUM LINKEN KATALYSATOR
                                                                                                                                                - Nicht für die USA
                                                                                                                                                aus £1.787,95
                                                                                                                                                aus £1.787,95
                                                                                                                                                # 017
                                                                                                                                                MPN: 166825
                                                                                                                                                SCHLAUCH VOM RECHTEN VORDEREN AUSPUFFKRÜMMER ZUM RECHTEN KATALYSATOR
                                                                                                                                                - Gültig für die USA
                                                                                                                                                aus £1.370,09
                                                                                                                                                aus £1.370,09
                                                                                                                                                # 017
                                                                                                                                                MPN: 166827
                                                                                                                                                SCHLAUCH VOM LINKEN VORDEREN AUSPUFFKRÜMMER ZUM LINKEN KATALYSATOR
                                                                                                                                                - Gültig für die USA
                                                                                                                                                aus £1.370,09
                                                                                                                                                aus £1.370,09
                                                                                                                                                # 018
                                                                                                                                                MPN: 166442
                                                                                                                                                UNTERSTÜTZUNGSPLATTE
                                                                                                                                                aus £19,78
                                                                                                                                                aus £19,78
                                                                                                                                                # 019
                                                                                                                                                MPN: 10007871
                                                                                                                                                GABEL
                                                                                                                                                aus £6,02
                                                                                                                                                aus £6,02
                                                                                                                                                # 020
                                                                                                                                                MPN: 10050814
                                                                                                                                                STIFT
                                                                                                                                                aus £1,34
                                                                                                                                                aus £1,34
                                                                                                                                                Dieses Teil ersetzt die Teilenummer 10050811
                                                                                                                                                # 021
                                                                                                                                                MPN: 10732214
                                                                                                                                                Scheibe
                                                                                                                                                aus £0,63
                                                                                                                                                aus £0,63
                                                                                                                                                # 022
                                                                                                                                                MPN: 10734301
                                                                                                                                                SPLIT PIN
                                                                                                                                                aus £0,51
                                                                                                                                                aus £0,51
                                                                                                                                                # 023
                                                                                                                                                MPN: 16102314
                                                                                                                                                NUSS
                                                                                                                                                aus £0,47
                                                                                                                                                aus £0,47
                                                                                                                                                Dieses Teil ersetzt die Teilenummer 16102311, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
                                                                                                                                                # 024
                                                                                                                                                MPN: 13543724
                                                                                                                                                ZUCHT
                                                                                                                                                aus £0,86
                                                                                                                                                aus £0,86
                                                                                                                                                Dieses Teil ersetzt die Teilenummer 13543721
                                                                                                                                                # 025
                                                                                                                                                MPN: 166464
                                                                                                                                                STÜTZSTANGE
                                                                                                                                                aus £123,51
                                                                                                                                                aus £123,51
                                                                                                                                                # 026
                                                                                                                                                MPN: 140755
                                                                                                                                                KUGELGELENK
                                                                                                                                                aus £83,55
                                                                                                                                                aus £83,55
                                                                                                                                                # 027
                                                                                                                                                MPN: 166451
                                                                                                                                                GABEL
                                                                                                                                                aus £17,78
                                                                                                                                                aus £17,78
                                                                                                                                                # 028
                                                                                                                                                MPN: 168691
                                                                                                                                                SCHRAUBEN
                                                                                                                                                Ersetzung
                                                                                                                                                Ersetzung
                                                                                                                                                # 029
                                                                                                                                                MPN: 163026
                                                                                                                                                Katalysator
                                                                                                                                                aus £5.747,78
                                                                                                                                                aus £5.747,78
                                                                                                                                                # 030
                                                                                                                                                MPN: 158730

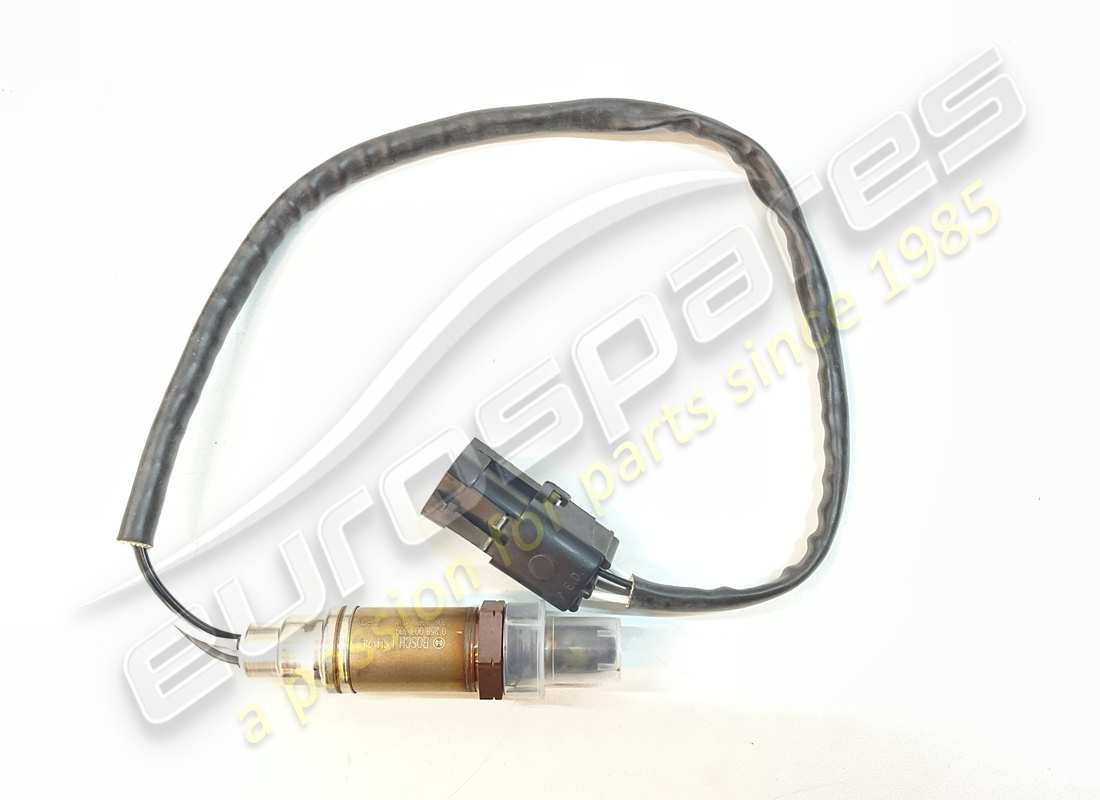

                                                                                                                                                LAMBDA-FÜHLER
                                                                                                                                                aus £106,71
                                                                                                                                                aus £106,71
                                                                                                                                                Dieses Teil ersetzt die Teilenummer 155010 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
                                                                                                                                                # 031
                                                                                                                                                MPN: 157501
                                                                                                                                                THERMOELEMENT
                                                                                                                                                aus £79,26
                                                                                                                                                aus £79,26
                                                                                                                                                # 032
                                                                                                                                                MPN: 159906

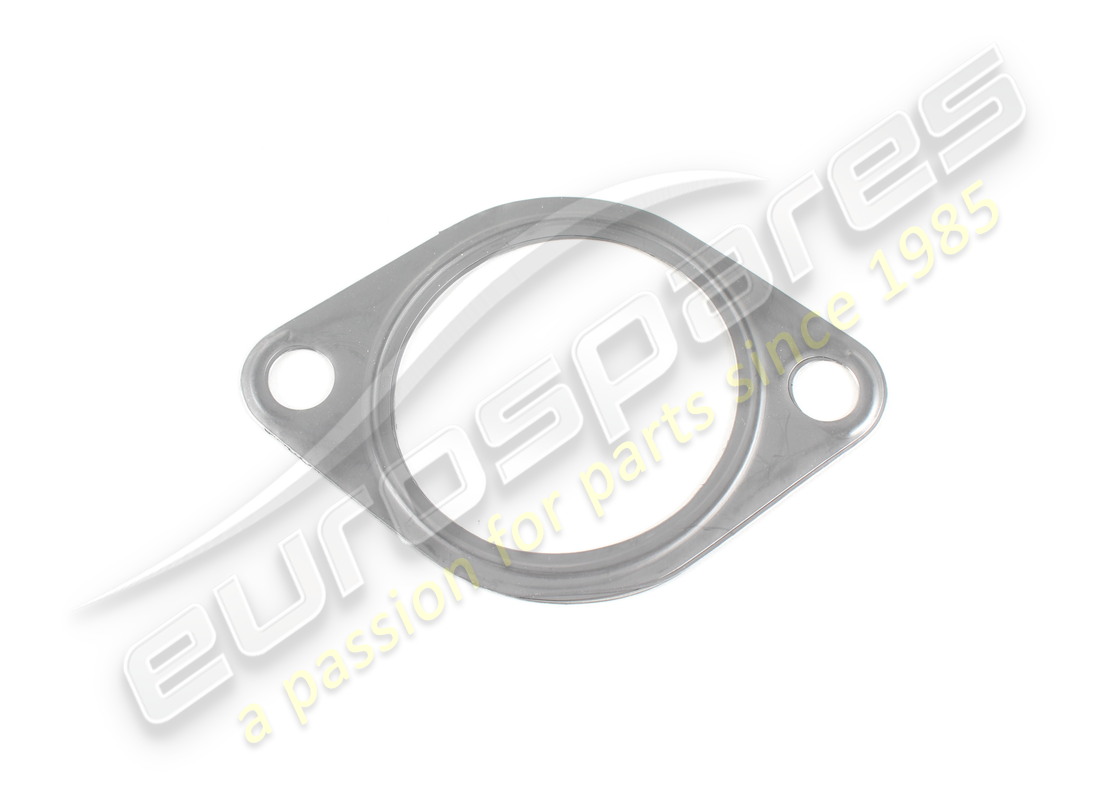

                                                                                                                                                Dichtung
                                                                                                                                                aus £11,88
                                                                                                                                                aus £11,88
                                                                                                                                                # 033
                                                                                                                                                MPN: 162950
                                                                                                                                                RECHTE AUSPUFFVERLÄNGERUNG
                                                                                                                                                aus £1.532,53
                                                                                                                                                aus £1.532,53
                                                                                                                                                # 033
                                                                                                                                                MPN: 162954
                                                                                                                                                AUSPUFFVERLÄNGERUNG LINKS
                                                                                                                                                aus £1.532,53
                                                                                                                                                aus £1.532,53
                                                                                                                                                # 034
                                                                                                                                                MPN: 167006
                                                                                                                                                LINKE HALTERUNG ZUR SCHALLDÄMPFERBEFESTIGUNG
                                                                                                                                                aus £20,84
                                                                                                                                                aus £20,84
                                                                                                                                                # 035
                                                                                                                                                MPN: 149247
                                                                                                                                                RECHTE HALTERUNG ZUR SCHALLDÄMPFERBEFESTIGUNG
                                                                                                                                                aus £5,34
                                                                                                                                                aus £5,34
                                                                                                                                                # 036
                                                                                                                                                MPN: 10902224
                                                                                                                                                SCHRAUBEN
                                                                                                                                                aus £0,51
                                                                                                                                                aus £0,51
                                                                                                                                                # 037
                                                                                                                                                MPN: 14488624
                                                                                                                                                Scheibe
                                                                                                                                                aus £0,51
                                                                                                                                                aus £0,51
                                                                                                                                                # 038
                                                                                                                                                MPN: 14048115
                                                                                                                                                NUSS
                                                                                                                                                aus £1,08
                                                                                                                                                aus £1,08
                                                                                                                                                Dieses Teil ersetzt die Teilenummer 14048611 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
                                                                                                                                                # 039
                                                                                                                                                MPN: 140754
                                                                                                                                                KUGELGELENK
                                                                                                                                                aus £81,65
                                                                                                                                                aus £81,65
                                                                                                                                                # 040
                                                                                                                                                MPN: 16102314
                                                                                                                                                NUSS
                                                                                                                                                aus £0,47
                                                                                                                                                aus £0,47
                                                                                                                                                Dieses Teil ersetzt die Teilenummer 16102311, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
                                                                                                                                                # 041
                                                                                                                                                MPN: 159369
                                                                                                                                                SCHALLDÄMPFER-STÜTZSTIFT
                                                                                                                                                aus £15,45
                                                                                                                                                aus £15,45
                                                                                                                                                # 042
                                                                                                                                                MPN: 167178
                                                                                                                                                Scheibe
                                                                                                                                                aus £1,17
                                                                                                                                                aus £1,17
                                                                                                                                                # 043
                                                                                                                                                MPN: 154084

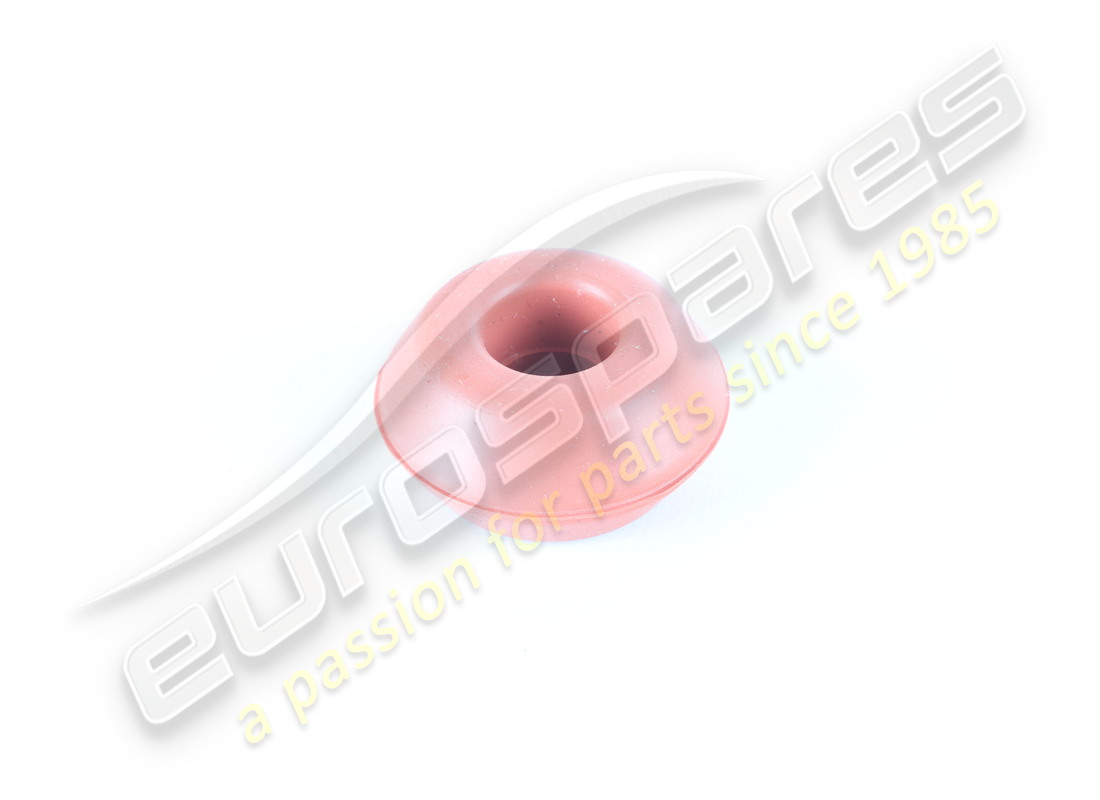

                                                                                                                                                ANTIVIBRATIONSPAD
                                                                                                                                                aus £5,67
                                                                                                                                                aus £5,67
                                                                                                                                                # 044
                                                                                                                                                MPN: 108294
                                                                                                                                                ABSTANDSHALTER
                                                                                                                                                aus £55,54
                                                                                                                                                aus £55,54
                                                                                                                                                Dieses Teil ersetzt die Teilenummer 107336 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
                                                                                                                                                # 044
                                                                                                                                                MPN: 154085
                                                                                                                                                ABSTANDSHALTER
                                                                                                                                                - Derzeit nicht mehr als Ersatzteil - Ersetzt durch 108294
                                                                                                                                                Ersetzung
                                                                                                                                                Ersetzung
                                                                                                                                                # 045
                                                                                                                                                MPN: 133215
                                                                                                                                                NUSS
                                                                                                                                                aus £3,05
                                                                                                                                                aus £3,05
                                                                                                                                                Dieses Teil ersetzt die Teilenummer 64342800
                                                                                                                                                # 046
                                                                                                                                                MPN: 159369
                                                                                                                                                STIFT
                                                                                                                                                aus £15,45
                                                                                                                                                aus £15,45
                                                                                                                                                # 047
                                                                                                                                                MPN: 159233

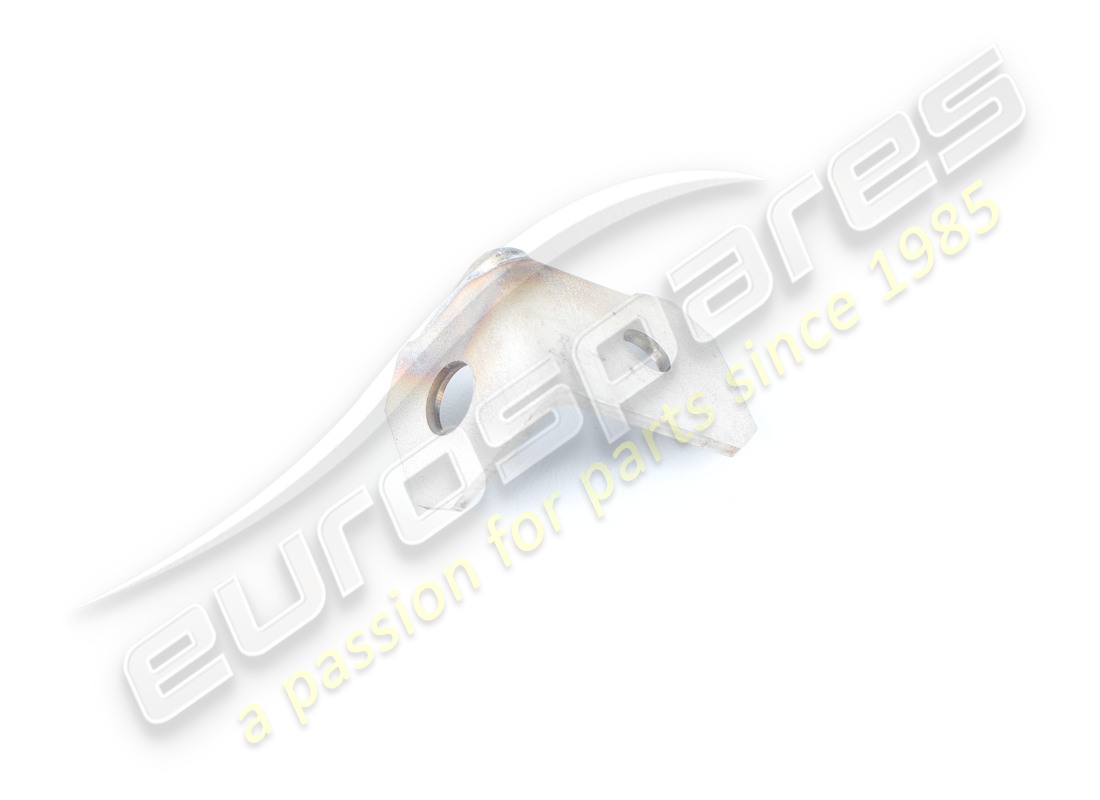

                                                                                                                                                Halterung
                                                                                                                                                aus £154,07
                                                                                                                                                aus £154,07
                                                                                                                                                # 048
                                                                                                                                                MPN: 16100825
                                                                                                                                                NUSS
                                                                                                                                                aus £0,77
                                                                                                                                                aus £0,77
                                                                                                                                                # 049
                                                                                                                                                MPN: 14496524
                                                                                                                                                Scheibe
                                                                                                                                                aus £0,53
                                                                                                                                                aus £0,53
                                                                                                                                                Dieses Teil ersetzt die Teilenummer 14496525 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
                                                                                                                                                # 050
                                                                                                                                                MPN: 163023
                                                                                                                                                RECHTER HINTERER SCHALLDÄMPFER
                                                                                                                                                aus £9.812,24
                                                                                                                                                aus £9.812,24
                                                                                                                                                # 050
                                                                                                                                                MPN: 163024
                                                                                                                                                HINTERER SCHALLDÄMPFER LINKS
                                                                                                                                                aus £9.812,24
                                                                                                                                                aus £9.812,24
                                                                                                                                                # 051
                                                                                                                                                MPN: 162952
                                                                                                                                                RECHTER AUSPUFFANSCHLUSS
                                                                                                                                                aus £271,33
                                                                                                                                                aus £271,33
                                                                                                                                                # 051
                                                                                                                                                MPN: 162956
                                                                                                                                                LINKER AUSPUFFANSCHLUSS
                                                                                                                                                aus £271,33
                                                                                                                                                aus £271,33
                                                                                                                                                # 052
                                                                                                                                                MPN: 145181
                                                                                                                                                SCHRAUBEN
                                                                                                                                                aus £16,27
                                                                                                                                                aus £16,27
                                                                                                                                                # 053
                                                                                                                                                MPN: 12646778
                                                                                                                                                Scheibe
                                                                                                                                                aus £0,52
                                                                                                                                                aus £0,52
                                                                                                                                                Dieses Teil ersetzt die Teilenummer 156093
                                                                                                                                                # 054
                                                                                                                                                MPN: 111743
                                                                                                                                                FRÜHLING
                                                                                                                                                aus £6,91
                                                                                                                                                aus £6,91
                                                                                                                                                # 055
                                                                                                                                                MPN: 114749
                                                                                                                                                ABSTANDSHALTER
                                                                                                                                                aus £1,24
                                                                                                                                                aus £1,24
                                                                                                                                                # 056
                                                                                                                                                MPN: 118251
                                                                                                                                                NUSS
                                                                                                                                                aus £10,40
                                                                                                                                                aus £10,40
                                                                                                                                                # 057
                                                                                                                                                MPN: 155006
                                                                                                                                                BYPASSVENTIL
                                                                                                                                                aus £2.967,68
                                                                                                                                                aus £2.967,68
                                                                                                                                                Dieses Teil ersetzt die Teilenummer 155006/A - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
                                                                                                                                                # 058
                                                                                                                                                MPN: 119368
                                                                                                                                                Dichtung
                                                                                                                                                aus £160,69
                                                                                                                                                aus £160,69
                                                                                                                                                # 059
                                                                                                                                                MPN: 16043221
                                                                                                                                                SCHRAUBEN
                                                                                                                                                aus £0,54
                                                                                                                                                aus £0,54
                                                                                                                                                Dieses Teil ersetzt die Teilenummer 13842414 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
                                                                                                                                                # 060
                                                                                                                                                MPN: 14496524
                                                                                                                                                Scheibe
                                                                                                                                                aus £0,53
                                                                                                                                                aus £0,53
                                                                                                                                                Dieses Teil ersetzt die Teilenummer 14496525 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
                                                                                                                                                # 061
                                                                                                                                                MPN: 118251
                                                                                                                                                NUSS
                                                                                                                                                aus £10,40
                                                                                                                                                aus £10,40
                                                                                                                                                # 062
                                                                                                                                                MPN: 179278
                                                                                                                                                KATALYSATOR-TEMPERATURKONTROLLSTATION
                                                                                                                                                aus £313,81
                                                                                                                                                aus £313,81
                                                                                                                                                Dieses Teil ersetzt die Teilenummer 160454, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
                                                                                                                                                # 063
                                                                                                                                                MPN: 168108
                                                                                                                                                BEFESTIGUNGSHALTER FÜR STEUERGERÄT
                                                                                                                                                aus £53,00
                                                                                                                                                aus £53,00
                                                                                                                                                # 064
                                                                                                                                                MPN: 62790300
                                                                                                                                                NUSS
                                                                                                                                                aus £0,53
                                                                                                                                                aus £0,53
                                                                                                                                                Dieses Teil ersetzt die Teilenummer 12574011 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
                                                                                                                                                # 065
                                                                                                                                                MPN: 10519224
                                                                                                                                                Scheibe
                                                                                                                                                aus £0,53
                                                                                                                                                aus £0,53
                                                                                                                                                Dieses Teil ersetzt die Teilenummer 10519201, die wir auf Lager haben
                                                                                                                                                # 066
                                                                                                                                                MPN: 162732
                                                                                                                                                SCHILD ZUM HITZESCHUTZ
                                                                                                                                                aus £88,42
                                                                                                                                                aus £88,42
                                                                                                                                                # 067
                                                                                                                                                MPN: 128010
                                                                                                                                                Scheibe
                                                                                                                                                aus £2,16
                                                                                                                                                aus £2,16
                                                                                                                                                # 068
                                                                                                                                                MPN: 168043
                                                                                                                                                STIFT
                                                                                                                                                aus £14,30
                                                                                                                                                aus £14,30
                                                                                                                                                # 069
                                                                                                                                                MPN: 16102924
                                                                                                                                                NUSS
                                                                                                                                                aus £7,12
                                                                                                                                                aus £7,12
                                                                                                                                                # 070
                                                                                                                                                MPN: 127496
                                                                                                                                                Scheibe
                                                                                                                                                aus £0,54
                                                                                                                                                aus £0,54
                                                                                                                                                Dieses Teil ersetzt die Teilenummer 10516671 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
                                                                                                                                                # 071
                                                                                                                                                MPN: 12646778
                                                                                                                                                Scheibe
                                                                                                                                                aus £0,54
                                                                                                                                                aus £0,54
                                                                                                                                                Dieses Teil ersetzt die Teilenummer 156093
                                                                                                                                                # 072
                                                                                                                                                MPN: 12625224
                                                                                                                                                Scheibe
                                                                                                                                                aus £0,51
                                                                                                                                                aus £0,51
                                                                                                                                                Dieses Teil ersetzt die Teilenummer 12625201 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
                                                                                                                                                # 073
                                                                                                                                                MPN: 16043824
                                                                                                                                                SCHRAUBEN
                                                                                                                                                Ersetzung
                                                                                                                                                Ersetzung
                                                                                                                                                Dieses Teil ersetzt die Teilenummer 16043821
                                                                                                                                                # 074
                                                                                                                                                MPN: 133215
                                                                                                                                                NUSS
                                                                                                                                                aus £3,05
                                                                                                                                                aus £3,05
                                                                                                                                                Dieses Teil ersetzt die Teilenummer 64342800
                                                                                                                                                # 075
                                                                                                                                                MPN: 14496524
                                                                                                                                                Scheibe
                                                                                                                                                aus £0,50
                                                                                                                                                aus £0,50
                                                                                                                                                Dieses Teil ersetzt die Teilenummer 14496525 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
