026 - PEDALBAUGRUPPE

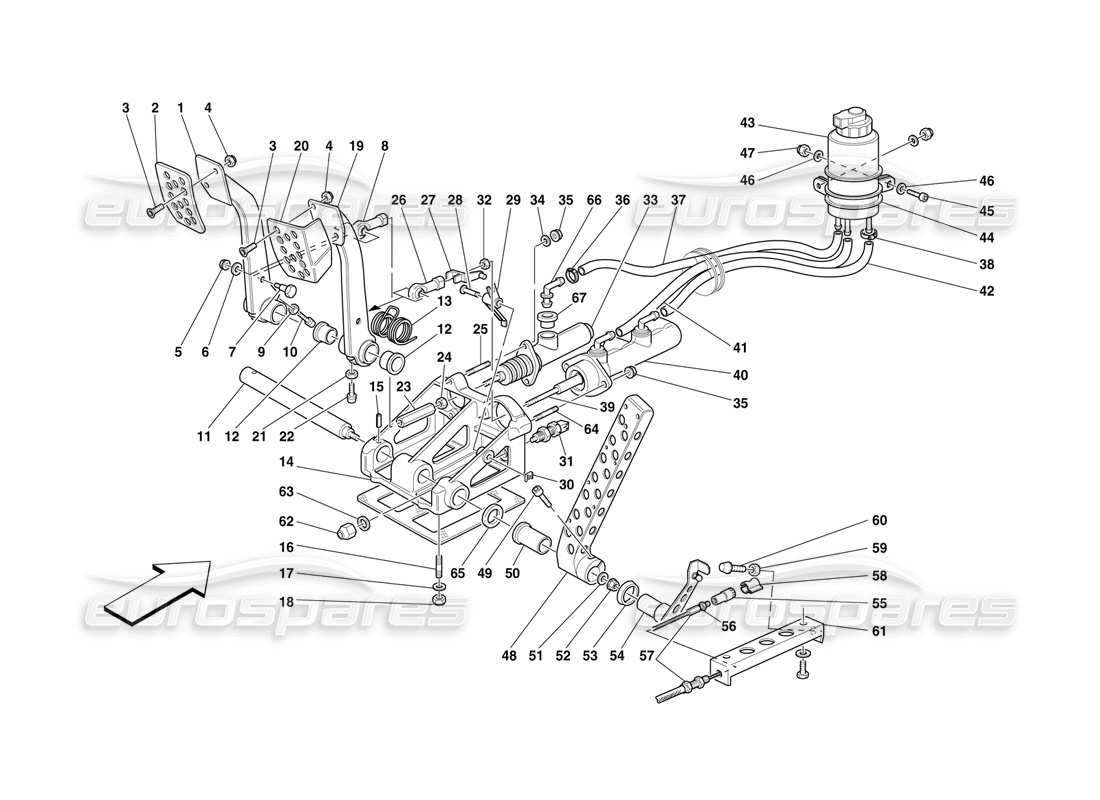

Ferrari F50 Pedal Assy Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 163236
KUPPLUNGSPEDAL
aus £353,88
aus £353,88
# 002
MPN: 152847
KUPPLUNGSPEDAL-BOHRPLATTE
aus £41,70
aus £41,70
# 003
MPN: 14441434
SCHRAUBEN
aus £1,11
aus £1,11
Dieses Teil ersetzt die Teilenummer 14441427, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 004
MPN: 102741
NUSS
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 12575411 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 005
MPN: 133215
NUSS
aus £3,05
aus £3,05
Dieses Teil ersetzt die Teilenummer 64342800
# 006
MPN: 12638524
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12638501 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 007
MPN: 130926
SCHRAUBEN
aus £4,51
aus £4,51
# 008
MPN: 145482
KUGELGELENK
aus £39,84
aus £39,84
# 009
MPN: 10725914
NUSS
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 10725911 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 010
MPN: 152620

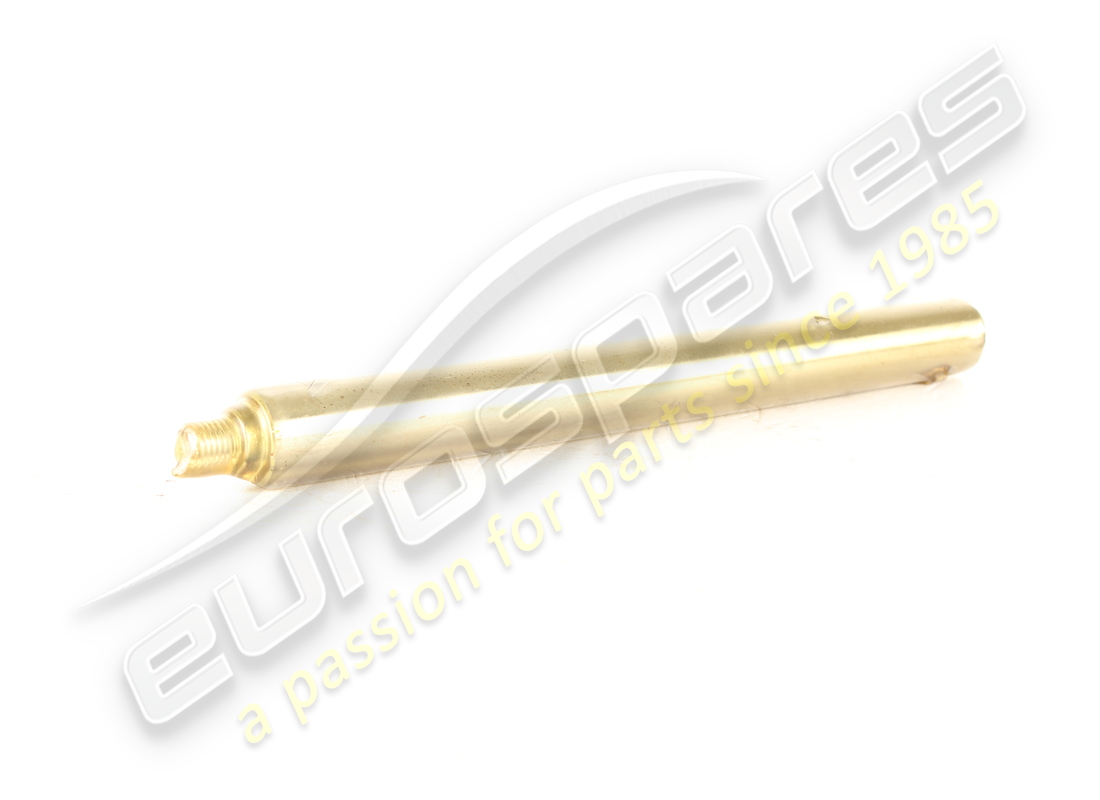

PEDAL-EINSTELLSTIFT
aus £35,84
aus £35,84
# 011
MPN: 152562
STIFT FÜR PEDALE
aus £335,98
aus £335,98
# 012
MPN: 128613
SELBSTSCHMIERENDE BUCHSE
Ersetzung
Ersetzung
# 013
MPN: 152808
KUPPLUNGSPEDAL-RÜCKSTELLFEDER
aus £14,13
aus £14,13
Dieses Teil ersetzt die Teilenummer 172852
# 014
MPN: 151861

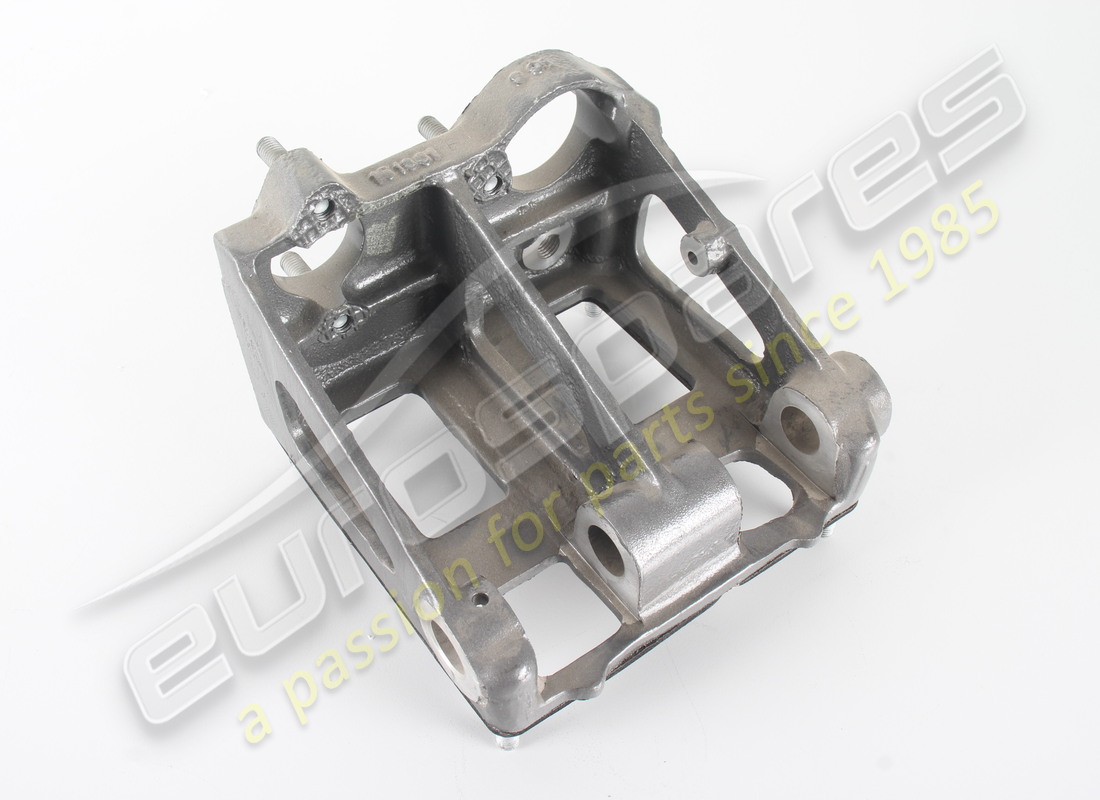

PEDALUNTERSTÜTZUNG
- Derzeit nicht mehr als Ersatzteil - Ersetzt durch 170083
Ersetzung
Ersetzung
# 014
MPN: 170083
PEDALUNTERSTÜTZUNG
aus £1.314,30
aus £1.314,30
Dieses Teil ersetzt die Teilenummer 151861
# 015
MPN: 112166
FLEXIBLER STIFT
aus £0,48
aus £0,48
# 016
MPN: 12429524
ZUCHT
- Derzeit nicht mehr als Ersatzteil - Ersetzt durch 13543524
aus £1,07
aus £1,07
# 016
MPN: 13543524
ZUCHT
aus £2,00
aus £2,00
Dieses Teil ersetzt die Teilenummer 13543521
# 017
MPN: 12638524
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12638501 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 018
MPN: 133215
NUSS
aus £3,05
aus £3,05
Dieses Teil ersetzt die Teilenummer 64342800
# 019
MPN: 163235
BREMSPEDAL
aus £326,11
aus £326,11
# 020
MPN: 152848
BREMSPEDAL-BOHRPLATTE
aus £77,85
aus £77,85
# 021
MPN: 10725914
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10725911 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 022
MPN: 152620
PEDAL-EINSTELLSTIFT
aus £35,84
aus £35,84
# 023
MPN: 152565
ABSTANDSHALTER
aus £28,31
aus £28,31
# 024
MPN: 16102314
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 16102311, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 025
MPN: 12429324
ZUCHT
aus £8,33
aus £8,33
# 026
MPN: 145482
KUGELGELENK
aus £39,84
aus £39,84
# 027
MPN: 163560
ABSTANDSHALTER
aus £7,29
aus £7,29
# 028
MPN: 152632
STIFT
aus £4,59
aus £4,59
# 029
MPN: 152561
STEUERHEBEL FÜR SCHALTER
aus £65,34
aus £65,34
# 030
MPN: 14228074
PLATTE
- Derzeit nicht mehr als Ersatzteil - Ersetzt durch 14228076
Ersetzung
Ersetzung
# 030
MPN: 14228076
PLATTE
aus £1,06
aus £1,06
Dieses Teil ersetzt die Teilenummer 14228074
# 031
MPN: 133555
BREMSLICHT-STEUERSCHALTER
aus £18,60
aus £18,60
# 032
MPN: 16102314
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 16102311, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 033
MPN: 175211
KUPPLUNGSSTEUERPUMPE
- Derzeit nicht als Ersatzteil für F50 - Ersetzen durch 169430
aus £87,66
aus £87,66
Dieses Teil ersetzt die Teilenummer 123416 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 034
MPN: 12601374
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 10615474 - und 6 mehr. Klicken Sie hier, um Details anzuzeigen
# 035
MPN: 133215
NUSS
aus £3,05
aus £3,05
Dieses Teil ersetzt die Teilenummer 64342800
# 036
MPN: 12179690
SCHRAUBKRAGEN
- Derzeit nicht als Ersatzteil für F50 - Ersetzen durch 169362
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12179490
# 036
MPN: 169362
SCHRAUBKRAGEN
aus £1,63
aus £1,63
# 037
MPN: 154888
ROHR VOM TANK ZUR KUPPLUNGSPUMPE
aus £5,70
aus £5,70
# 038
MPN: 13423379
ELASTISCHER KRAGEN
aus £0,71
aus £0,71
# 039
MPN: 152564
BREMSPUMPEN-ACHSSTÜCK
aus £25,88
aus £25,88
# 040
MPN: 154995
BREMSENSTEUERPUMPE
aus £1.499,70
aus £1.499,70
# 041
MPN: 154886
ROHR VOM TANK ZUR VORDERRADBREMSPUMPE
aus £5,87
aus £5,87
# 042
MPN: 154887
ROHR VOM TANK ZUR HINTEREN BREMSPUMPE
aus £5,01
aus £5,01
# 043
MPN: 154884
ÖLTANK
aus £225,00
aus £225,00
# 044
MPN: 154885
PUMPENHALTERUNG
aus £10,67
aus £10,67
# 045
MPN: 14305324
SCHRAUBEN
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 14305321
# 046
MPN: 12639724
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 12639725 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 047
MPN: 14048115
NUSS
aus £1,08
aus £1,08
Dieses Teil ersetzt die Teilenummer 14048611 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 048
MPN: 163557
GASPEDALBAUGRUPPE
aus £181,91
aus £181,91
# 049
MPN: 13027387
SCHRAUBEN
- Derzeit nicht als Ersatzteil - Ersetzen durch 141399
aus £4,85
aus £4,85
# 049
MPN: 141399
SCHRAUBEN
aus £54,92
aus £54,92
Dieses Teil ersetzt die Teilenummer 13027387
# 050
MPN: 152566
SELBSTSCHMIERENDE BUCHSE
aus £9,69
aus £9,69
# 051
MPN: 10730314
Scheibe
aus £1,39
aus £1,39
# 052
MPN: 133215
NUSS
aus £3,05
aus £3,05
Dieses Teil ersetzt die Teilenummer 64342800
# 053
MPN: 157575
RING
aus £1,09
aus £1,09
# 054
MPN: 164966
BESCHLEUNIGUNGSHEBEL
aus £109,25
aus £109,25
# 055
MPN: 10123811
KUGELGELENKKOPF
aus £10,83
aus £10,83
# 056
MPN: 15896470
NUSS
(Mindestbestellmenge = 20)
aus £0,77
aus £0,77
Dieses Teil ersetzt die Teilenummer 15896415, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 057
MPN: 154379
BESCHLEUNIGUNGSKABEL
aus £41,09
aus £41,09
# 058
MPN: 10124776
CLIP
Ersetzung
Ersetzung
# 059
MPN: 10725914
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10725911 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 060
MPN: 152620
PEDAL-EINSTELLSTIFT
- Derzeit nicht als Ersatzteil für F50 - Ersetzt durch 170030
aus £35,84
aus £35,84
# 060
MPN: 170030
PEDAL-EINSTELLSTIFT
aus £8,56
aus £8,56
# 061
MPN: 164600
UNTERSTÜTZUNG FÜR BESCHLEUNIGUNGSKABEL
aus £39,48
aus £39,48
# 062
MPN: 168981
GEGENMUTTER
aus £5,50
aus £5,50
# 063
MPN: 12544574
Scheibe
aus £1,49
aus £1,49
# 064
MPN: 12429524
ZUCHT
aus £1,13
aus £1,13
# 065
MPN: 112127
Scheibe
- mm. 0,9
aus £0,54
aus £0,54
# 065
MPN: 112128
Scheibe
- mm. 1,0
aus £24,26
aus £24,26
# 065
MPN: 112129
Scheibe
- mm. 1,1
aus £0,54
aus £0,54
# 065
MPN: 112130
Scheibe
- mm. 1,2
aus £0,57
aus £0,57
# 065
MPN: 112131
Scheibe
- mm. 1,3
aus £0,54
aus £0,54
# 065
MPN: 171351
Scheibe
- mm. 0,8
aus £8,72
aus £8,72
# 066
MPN: 165032
UNION
Ersetzung
Ersetzung
# 067
MPN: 175189
DICHTUNGSRING
aus £13,70
aus £13,70
Dieses Teil ersetzt die Teilenummer 106625
