031 - Getriebevorlegewelle

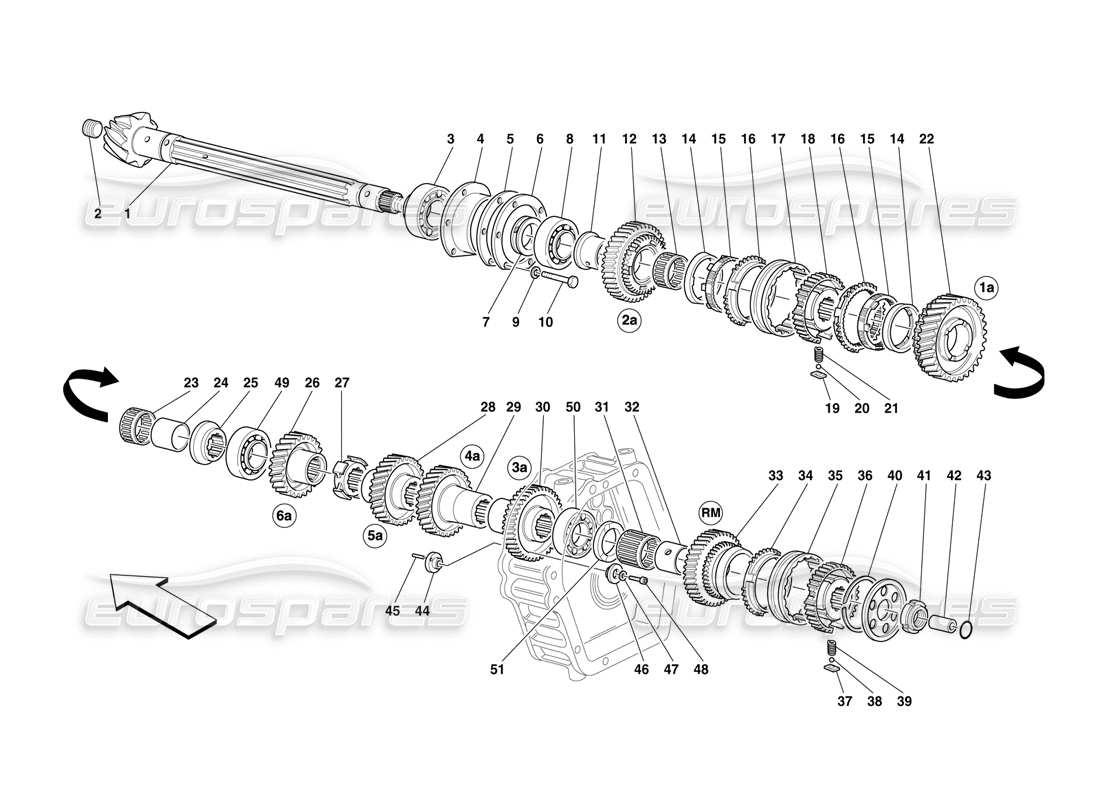

Ferrari F50 Gearbox Lay Shaft Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 000
MPN: 169544
KOMPLETTES KREISELRAD UND RITZEL R.10/37
- Derzeit nicht als Ersatzteil - Ersetzen durch 169792
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 156070 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 000
MPN: 169792
KOMPLETTES KREISELRAD UND RITZEL R.10/37
aus £2.562,78
aus £2.562,78
Dieses Teil ersetzt die Teilenummer 169544
# 001
MPN: 168091
Abtriebswelle
- Derzeit nicht als Ersatzteil - Mit komplettem Tellerrad und Ritzel 169792
# 001
MPN: 168139
Abtriebswelle
- Derzeit nicht als Ersatzteil - Mit komplettem Tellerrad und Ritzel 169544
# 002
MPN: 10269850
GEWINDESTECKER
aus £0,94
aus £0,94
# 003
MPN: 101636
LAGER
aus £94,79
aus £94,79
# 004
MPN: 156376
TASCHE FÜR LAGER
aus £97,22
aus £97,22
# 005
MPN: 146715
ABSTANDSHALTER
- Th. mm. 2,0
aus £50,01
aus £50,01
# 005
MPN: 151278
ABSTANDSHALTER
- Th. mm. 1,6 – Mögliche Anpassung
aus £50,01
aus £50,01
# 005
MPN: 151279
ABSTANDSHALTER
- Th. mm.1,8 – Mögliche Anpassung
aus £50,01
aus £50,01
# 005
MPN: 151280
ABSTANDSHALTER
- Th. mm. 2,2 – Mögliche Anpassung
aus £50,01
aus £50,01
# 005
MPN: 151281
ABSTANDSHALTER
- Th. mm. 2,4 – Mögliche Anpassung
aus £71,45
aus £71,45
# 006
MPN: 146716
ABSTANDSHALTER
- Th. mm. 3,5
aus £83,38
aus £83,38
# 007
MPN: 122152
ABSTANDSHALTER
aus £131,97
aus £131,97
# 007
MPN: 138136
ABSTANDSHALTER
- Als Alternative
aus £11,03
aus £11,03
# 008
MPN: 121822
LAGER
aus £215,71
aus £215,71
# 009
MPN: 127496
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10516671 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 010
MPN: 16044021
SCHRAUBEN
aus £1,67
aus £1,67
Dieses Teil ersetzt die Teilenummer 119631
# 011
MPN: 156894
TRÄGERBUCHSE
aus £44,07
aus £44,07
# 012
MPN: 166969
RITZEL FÜR 2ND ZAHNRAD
aus £283,11
aus £283,11
# 013
MPN: 101604
ROLLENKÄFIG
aus £72,10
aus £72,10
# 014
MPN: 152193
INNENRING
- Gültig bis zur Erschöpfung des Vorrats
Ersetzung
Ersetzung
# 014
MPN: 169780
INNENRING
- Gültig nach Erschöpfung des Lagerbestands von 152193
aus £48,11
aus £48,11
Dieses Teil ersetzt die Teilenummer 152193
# 015
MPN: 152194
SYNCHRONISATOR-MITTELRING
- Gültig bis zur Erschöpfung des Vorrats
Ersetzung
Ersetzung
# 015
MPN: 169779
SYNCHRONISATOR-MITTELRING
- Gültig nach Erschöpfung des Lagerbestands von 152194
aus £45,19
aus £45,19
Dieses Teil ersetzt die Teilenummer 152194
# 016
MPN: 152191

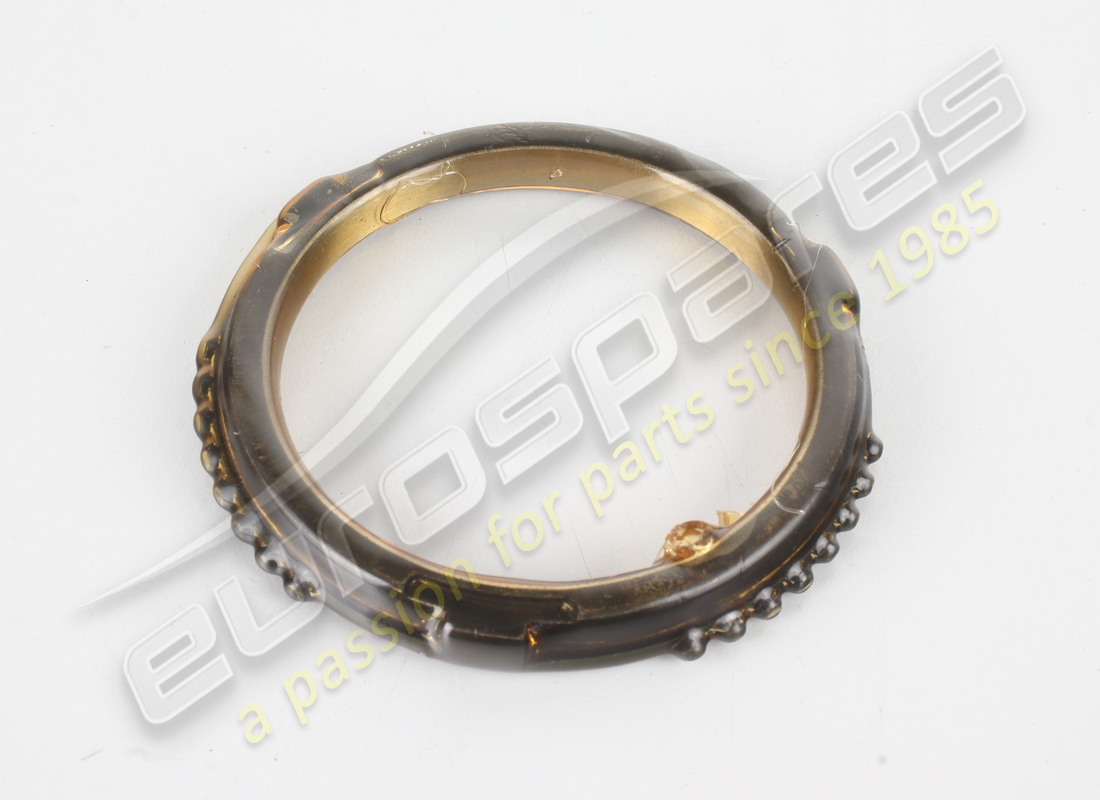

Synchronring
aus £118,97
aus £118,97
# 017
MPN: 152189
ÄRMEL
aus £76,95
aus £76,95
# 018
MPN: 154439
SYNCHRONISATORKÖRPER
aus £187,25
aus £187,25
# 019
MPN: 152195
KLEINER BLOCK
aus £0,47
aus £0,47
# 020
MPN: 152197
BALL
aus £2,09
aus £2,09
# 021
MPN: 152196
FRÜHLING
aus £0,47
aus £0,47
# 022
MPN: 166967
RITZEL FÜR 1ST ZAHNRAD
aus £351,12
aus £351,12
# 023
MPN: 101604
ROLLENKÄFIG
aus £72,10
aus £72,10
# 024
MPN: 104704
ROLLENKÄFIG-RENNEN
aus £359,61
aus £359,61
# 025
MPN: 156895
ABSTANDSHALTER
aus £36,67
aus £36,67
# 026
MPN: 156224
RITZEL FÜR 6TH ZAHNRAD
aus £135,56
aus £135,56
# 027
MPN: 150810
ÜBERTRAGUNGSSCHEIBE
aus £178,38
aus £178,38
# 028
MPN: 166880
RITZEL FÜR 5TH ZAHNRAD
aus £821,87
aus £821,87
# 029
MPN: 166974
RITZEL FÜR 4TH ZAHNRAD
aus £145,72
aus £145,72
# 030
MPN: 166973
RITZEL FÜR 3TH ZAHNRAD
aus £1.569,75
aus £1.569,75
# 031
MPN: 159193
ROLLENKÄFIG
aus £30,45
aus £30,45
# 032
MPN: 156948
ROLLENKÄFIG-RENNEN
aus £37,26
aus £37,26
# 033
MPN: 166880
RITZEL FÜR 5TH ZAHNRAD
aus £821,87
aus £821,87
# 034
MPN: 152479
Synchronring
aus £149,72
aus £149,72
# 035
MPN: 152206
ÄRMEL
aus £42,34
aus £42,34
# 036
MPN: 154475
SYNCHRONISATORKÖRPER
aus £75,76
aus £75,76
# 037
MPN: 152195
KLEINER BLOCK
aus £0,47
aus £0,47
# 038
MPN: 152197
BALL
aus £2,09
aus £2,09
# 039
MPN: 152196
FRÜHLING
aus £0,47
aus £0,47
# 040
MPN: 156655
SICHERUNGSRING
aus £0,68
aus £0,68
# 041
MPN: 156980

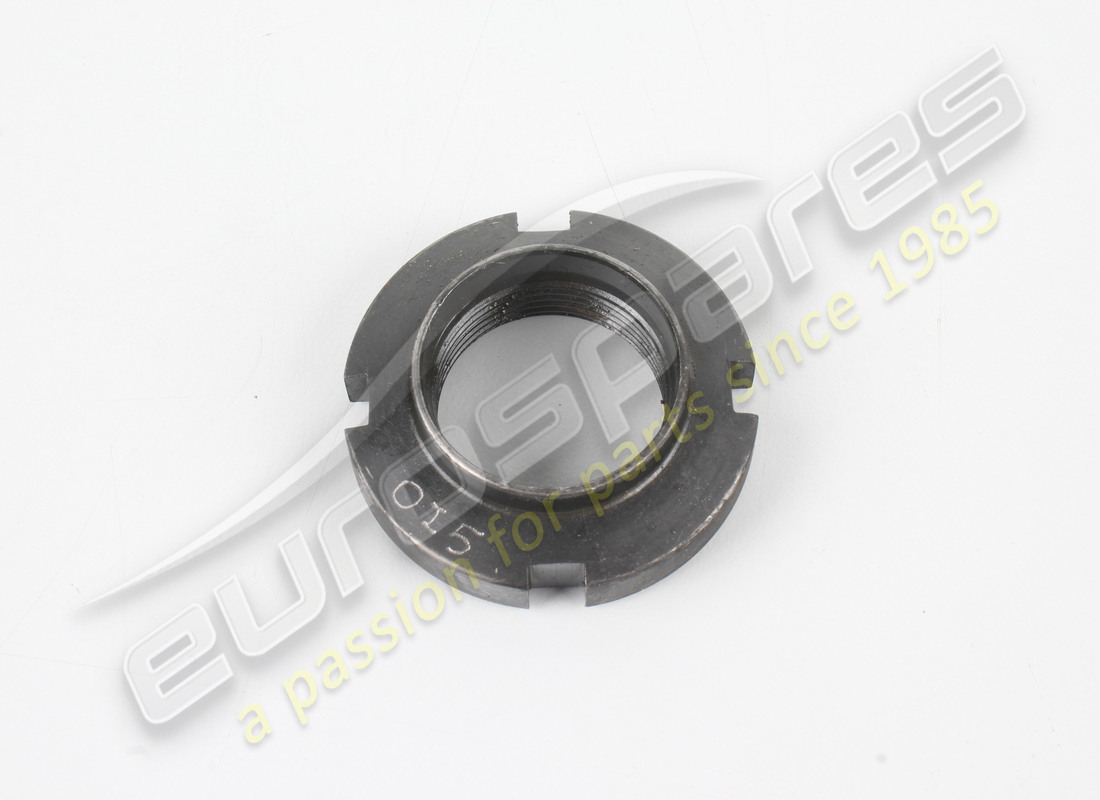

RINGMUTTER
aus £20,79
aus £20,79
# 042
MPN: 156975
BUCHSE
aus £9,18
aus £9,18
# 043
MPN: 101031

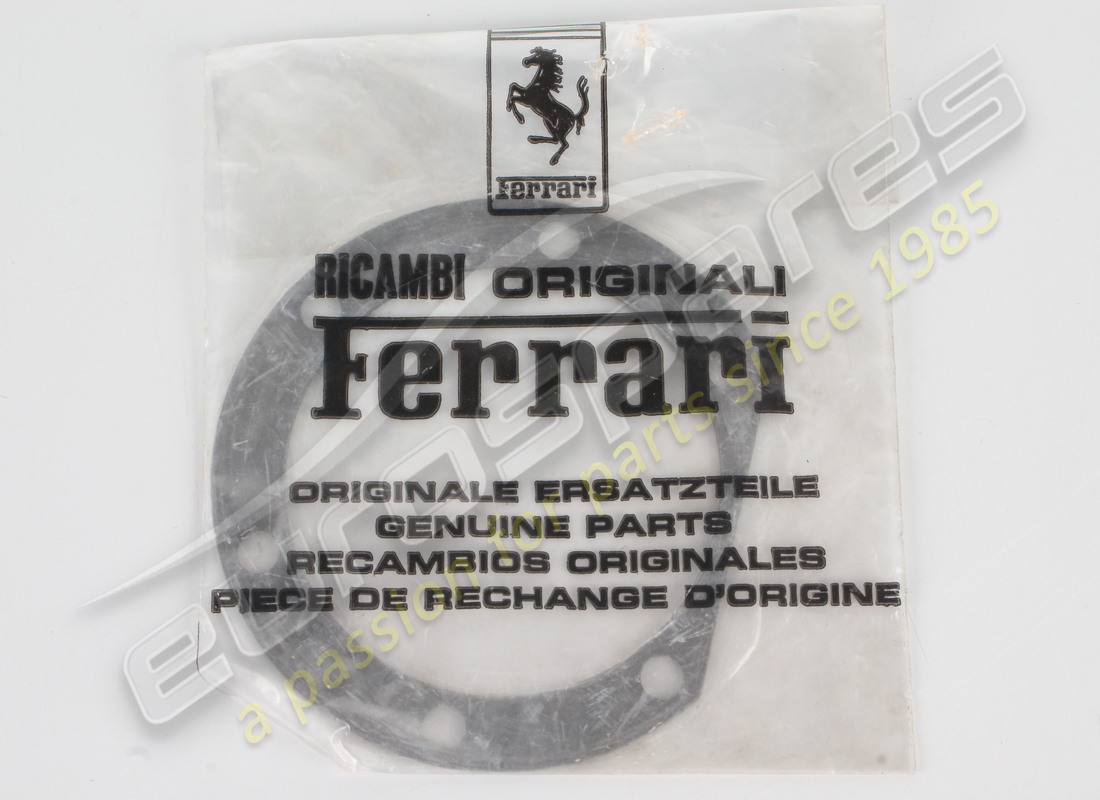

Dichtung
aus £0,94
aus £0,94
# 044
MPN: 157010
GEWINDEBUCHSE
aus £5,34
aus £5,34
# 045
MPN: 14159470
FLEXIBLER STIFT
aus £2,81
aus £2,81
# 046
MPN: 157009
BUCHSE
aus £4,48
aus £4,48
# 047
MPN: 10569273
Scheibe
Ersetzung
Ersetzung
# 048
MPN: 14305224
SCHRAUBEN
aus £0,47
aus £0,47
# 049
MPN: 228055
LAGER
aus £45,99
aus £45,99
Dieses Teil ersetzt die Teilenummer 131056 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 050
MPN: 108656
LAGER
aus £309,40
aus £309,40
Dieses Teil ersetzt die Teilenummer 104257
# 051
MPN: 151135
ABSTANDSHALTER
aus £19,81
aus £19,81
