124 - Klimaanlage

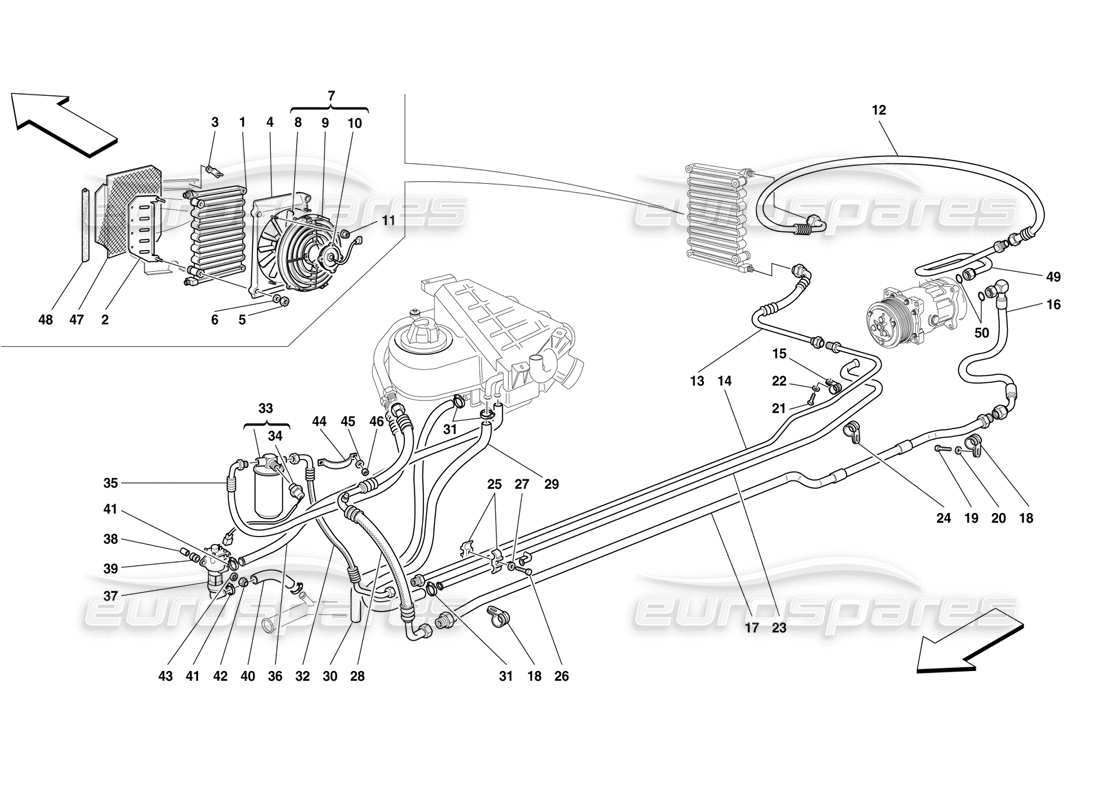

Ferrari F50 Air Conditioning System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 63665600
AC-KONDENSATOR
aus £699,08
aus £699,08
# 002
MPN: 64161100
SCHILD
aus £35,68
aus £35,68
# 003
MPN: 64161700
Halterung
aus £20,81
aus £20,81
# 004
MPN: 64644500
LUFTFÖRDERER
aus £93,95
aus £93,95
# 005
MPN: 102741
NUSS
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 12575411 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 006
MPN: 12643724
Scheibe
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 109684 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 007
MPN: 153431
VOLLSTÄNDIGER ELEKTROFAN
aus £56,99
aus £56,99
# 008
MPN: 154223
GEBLÄSE
aus £143,59
aus £143,59
# 009
MPN: 154224
FÖRDERER
aus £106,11
aus £106,11
# 010
MPN: 154225
MOTOR
aus £125,40
aus £125,40
# 011
MPN: 102741
NUSS
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 12575411 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 012
MPN: 64761900
ROHR VOM KOMPRESSOR ZUM KONDENSATOR
aus £121,32
aus £121,32
# 013
MPN: 63665800
ROHR VOM KONDENSATOR ZUM TUNNELROHR
aus £59,63
aus £59,63
# 014
MPN: 63665900
ROHR VOM KONDENSATOR ZUM FILTER
aus £388,47
aus £388,47
# 015
MPN: 10441390
HALTERUNG MIT HÜLSE
aus £0,53
aus £0,53
# 016
MPN: 63666400
ROHR VOM TUNNEL ZUM KOMPRESSOR
aus £91,21
aus £91,21
# 017
MPN: 63666300
ROHR VOM VERDAMPFER ZUM KOMPRESSOR
aus £586,93
aus £586,93
# 018
MPN: 10441690
HALTERUNG MIT HÜLSE
aus £1,08
aus £1,08
Dieses Teil ersetzt die Teilenummer 1044690
# 019
MPN: 10977624
SCHRAUBEN
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10977611 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 020
MPN: 11181574
Scheibe
aus £0,54
aus £0,54
# 021
MPN: 10977624
SCHRAUBEN
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10977611 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 022
MPN: 11181574
Scheibe
aus £0,54
aus £0,54
# 023
MPN: 64774400
UNTERTUNNEL-HEIZROHR
aus £93,62
aus £93,62
# 024
MPN: 10441490
HALTERUNG MIT HÜLSE
aus £0,50
aus £0,50
# 025
MPN: 64290100
CLIP
aus £2,47
aus £2,47
# 026
MPN: 10903024
SCHRAUBEN
aus £1,08
aus £1,08
Dieses Teil ersetzt die Teilenummer 10903021 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 027
MPN: 11181874
Scheibe
aus £0,51
aus £0,51
# 028
MPN: 63666200
ROHR VOM VERDAMPFER ZUM TUNNELROHR
aus £95,34
aus £95,34
# 029
MPN: 63666500
HEIZROHR VOM TUNNEL ZUM HEIZGERÄT
aus £258,21
aus £258,21
# 030
MPN: 64628400
ROHR FÜR KONDENSATENTLÜFTUNG
aus £25,79
aus £25,79
# 031
MPN: 13000490
SCHRAUBKRAGEN
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 10169090 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 032
MPN: 63666000
ROHR VOM TUNNELROHR ZUM DEHYDRATOR
aus £46,41
aus £46,41
# 033
MPN: 63934300
DEHYDRATOR-FILTER MIT DRUCKSCHALTER
aus £114,68
aus £114,68
# 034
MPN: 64278900
PRESSOSTAT
aus £47,09
aus £47,09
# 035
MPN: 63666100
ROHR VOM DEHYDRATOR ZUM VERDAMPFER
aus £68,92
aus £68,92
# 036
MPN: 63666600
ROHR VOM HEIZGERÄT ZUM HAHN
aus £535,49
aus £535,49
# 037
MPN: 61079000
ELEKTROMAGNETVENTIL
aus £1.697,63
aus £1.697,63
Dieses Teil ersetzt die Teilenummer 63241600
# 038
MPN: 103550
ABSTANDSHALTER
aus £7,66
aus £7,66
Dieses Teil ersetzt die Teilenummer 4130913
# 039
MPN: 103549
KABELTÜLLE
aus £0,69
aus £0,69
# 040
MPN: 63666700
ROHR VOM VENTIL ZUM RÜCKLAUF
- Derzeit nicht mehr als Ersatzteil - Ersetzt durch 64892900
Ersetzung
Ersetzung
# 040
MPN: 64892900
ROHR VOM VENTIL ZUM RÜCKLAUF
aus £110,16
aus £110,16
Dieses Teil ersetzt die Teilenummer 63666700
# 041
MPN: 13000490
SCHRAUBKRAGEN
aus £0,50
aus £0,50
Dieses Teil ersetzt die Teilenummer 10169090 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 042
MPN: 15896211
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15896210, die wir auf Lager haben
# 043
MPN: 12643724
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 109684 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 044
MPN: 62165800
Halterung
aus £1,66
aus £1,66
# 045
MPN: 12643777
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12643706, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 046
MPN: 102948
NUSS
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 12574211 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 047
MPN: 64690200
SCHUTZNETZ-AC-KONDENSATOR
aus £134,86
aus £134,86
# 048
MPN: 64990400
Dichtung
aus £126,59
aus £126,59
# 049
MPN: 63665500
ROHR VOM KOMPRESSOR ZUM AC-KONDENSATORROHR
aus £43,50
aus £43,50
# 050
MPN: 172702
ODER DICHTUNG
aus £4,04
aus £4,04
