0039 - HINTERE AUFHÄNGUNG – ARME

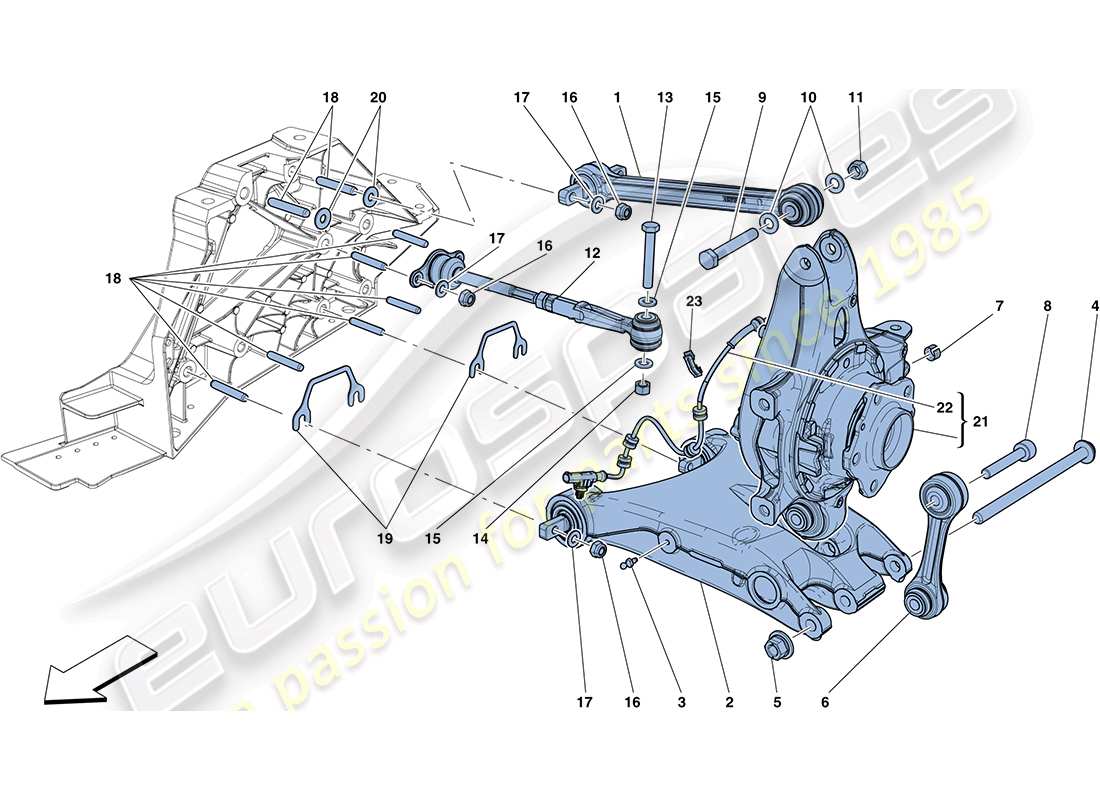

Ferrari FF (Europe) REAR SUSPENSION - ARMS Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 259687

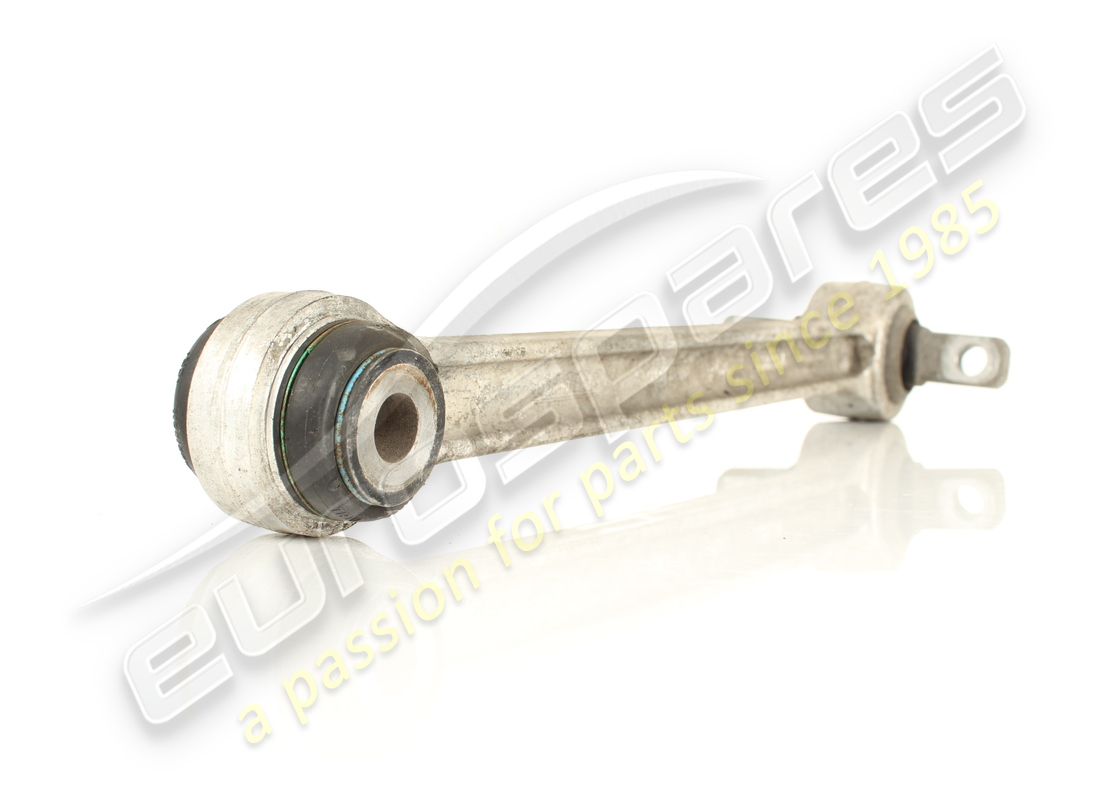

HINTERER OBERER HEBEL
aus £133,65
aus £133,65
Dieses Teil ersetzt die Teilenummer 259014 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 262594
Linker hinterer unterer Hebel
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 305679-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 261002
# 002
MPN: 262595
KOMPL. RECHTER HINTEN UNTERER ARM
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 305680-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 261003
# 002
MPN: 305679
KOMPL. Linker hinterer Unterarm
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 262594
# 002
MPN: 305680
RECHTER HINTEN UNTERER HEBEL
aus £326,64
aus £326,64
Dieses Teil ersetzt die Teilenummer 262595 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 003
MPN: 216973
KUGELGELENK
aus £2,26
aus £2,26
# 004
MPN: 238656
SPEZIALSCHRAUBE
aus £8,05
aus £8,05
# 005
MPN: 238063
NUSS
aus £2,78
aus £2,78
# 006
MPN: 259688
VERDREHUNGSVERBINDUNG
aus £56,95
aus £56,95
Dieses Teil ersetzt die Teilenummer 236783, die wir auf Lager haben - und 7 mehr. Klicken Sie hier, um Details anzuzeigen
# 007
MPN: 222956
KOMPENSATORRING
aus £8,68
aus £8,68
# 008
MPN: 238258
SCHRAUBEN
-M12 X 1.25 X 75-
aus £16,29
aus £16,29
# 009
MPN: 15541434
SCHRAUBEN
-M12 X 1.25 X 80-
aus £1,22
aus £1,22
# 010
MPN: 14496721
Scheibe
aus £0,51
aus £0,51
# 011
MPN: 203666
NUSS
aus £0,53
aus £0,53
# 012
MPN: 245161

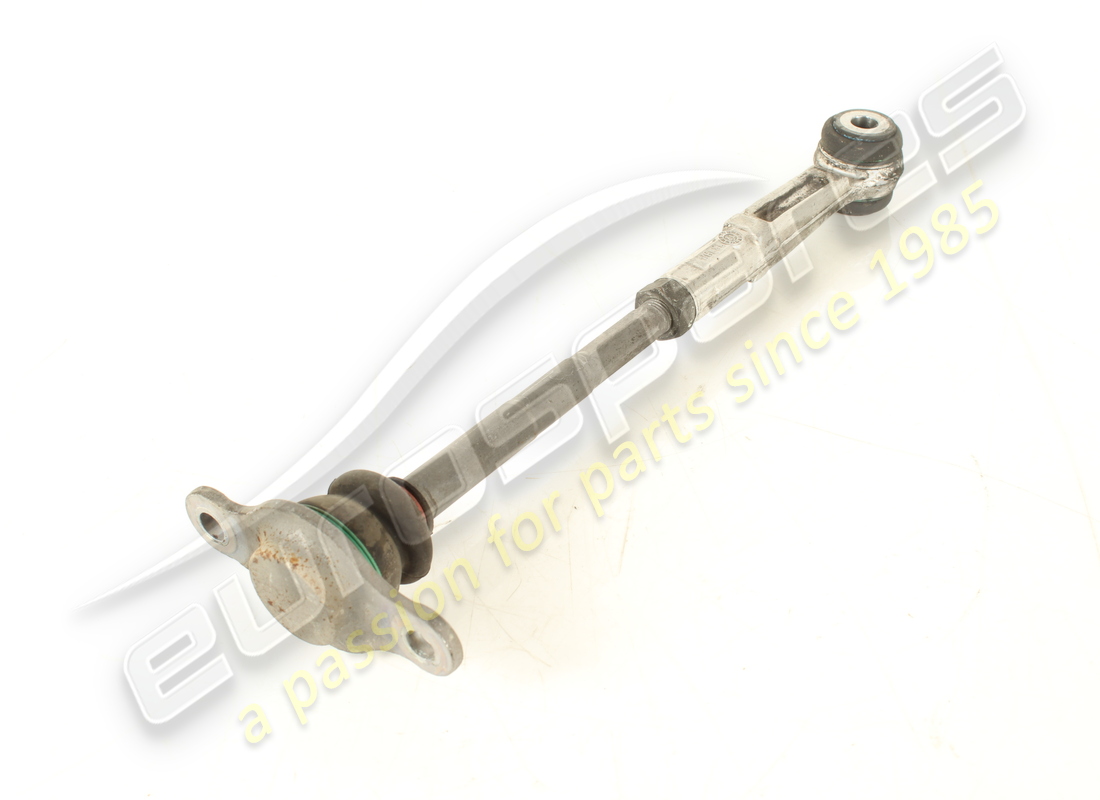

KOMPLETTE SPURSTANGE
aus £94,93
aus £94,93
# 013
MPN: 15541434
SCHRAUBEN
-M12 X 1.25 X 80-
aus £1,22
aus £1,22
# 014
MPN: 203666
NUSS
aus £0,53
aus £0,53
# 015
MPN: 14496721
Scheibe
aus £0,51
aus £0,51
# 016
MPN: 104114
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15503711 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 017
MPN: 14496624
Scheibe
-D. 10.5-21 X 2-
aus £0,48
aus £0,48
Dieses Teil ersetzt die Teilenummer 14496601 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 018
MPN: 264528
GEWINDESTANGE
aus £1,94
aus £1,94
Dieses Teil ersetzt die Teilenummer 249294, die wir auf Lager haben
# 019
MPN: 262539
EINSTELLPLATTE
-Th. 2 mm-
aus £4,83
aus £4,83
# 019
MPN: 262540
EINSTELLPLATTE
-Th. 2.5 mm-
aus £4,83
aus £4,83
# 019
MPN: 262541
EINSTELLPLATTE
-Th. 3 mm-
aus £4,83
aus £4,83
# 019
MPN: 262542
EINSTELLPLATTE
-Th. 3.5 mm-
aus £4,83
aus £4,83
# 019
MPN: 262543
EINSTELLPLATTE
-Th. 4 mm-
aus £4,83
aus £4,83
# 019
MPN: 262544
EINSTELLPLATTE
-Th. 0.5 mm-
aus £4,83
aus £4,83
# 019
MPN: 262545
EINSTELLPLATTE
-Th. 1 mm-
aus £4,83
aus £4,83
# 019
MPN: 262546
EINSTELLPLATTE
-Th. 1.5 mm-
aus £4,83
aus £4,83
# 020
MPN: 12646821
Scheibe
aus £0,53
aus £0,53
# 021
MPN: 268379

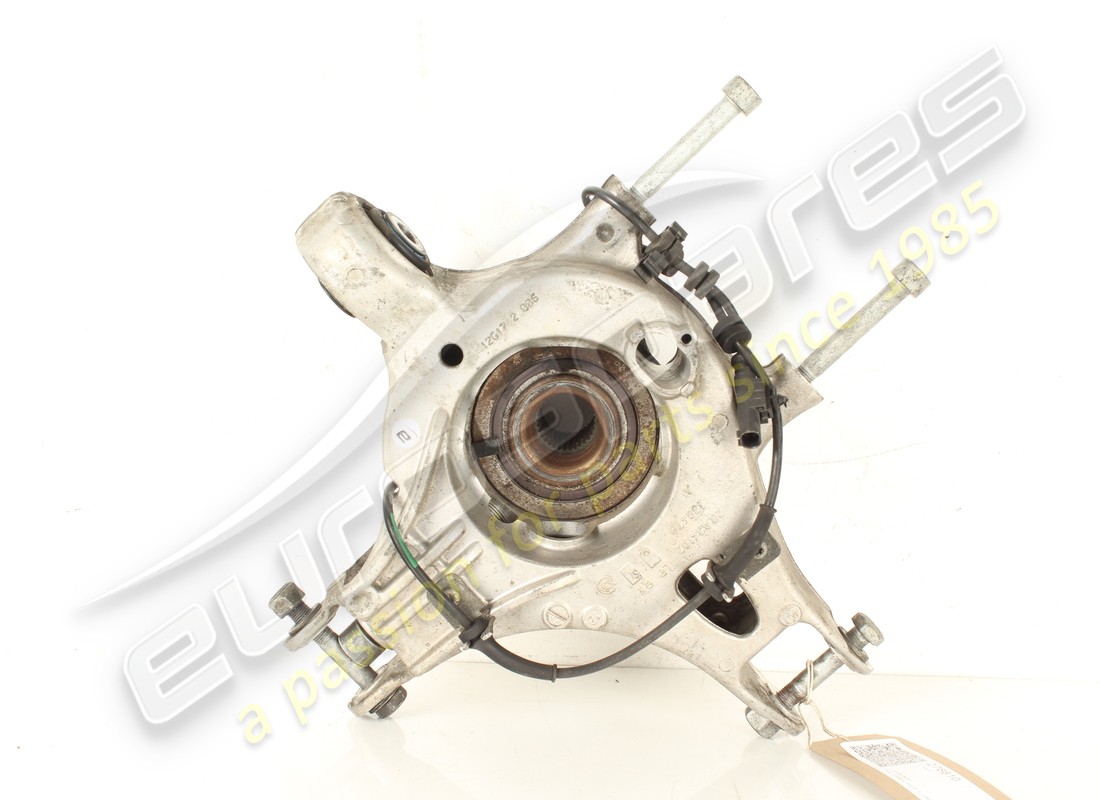

LINKER NABENTRÄGER
-Anwendbar bis Ass. Nr. 107431- -Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 238469
# 021
MPN: 268380
RECHTER NABENTRÄGER
-Anwendbar bis Ass. Nr. 107431- -Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 238471
# 021
MPN: 276809
LINKER NABENTRÄGER
-Anwendbar ab Ass. Nr. 107432- – anwendbar nach Erschöpfung von 268379- – nicht mehr lieferbar – ersetzt durch 299933-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 268379
# 021
MPN: 276810
RECHTER NABENTRÄGER
-Anwendbar ab Ass. Nr. 107432- – Anwendbar nach Erschöpfung von 268380-
aus £1.313,63
aus £1.313,63
Dieses Teil ersetzt die Teilenummer 268380
# 021
MPN: 299933
KOMPL. LINKER HINTERNABENTRÄGER
-Anwendbar ab Ass. Nr. 107432-
aus £1.313,63
aus £1.313,63
Dieses Teil ersetzt die Teilenummer 276809
# 022
MPN: 252510

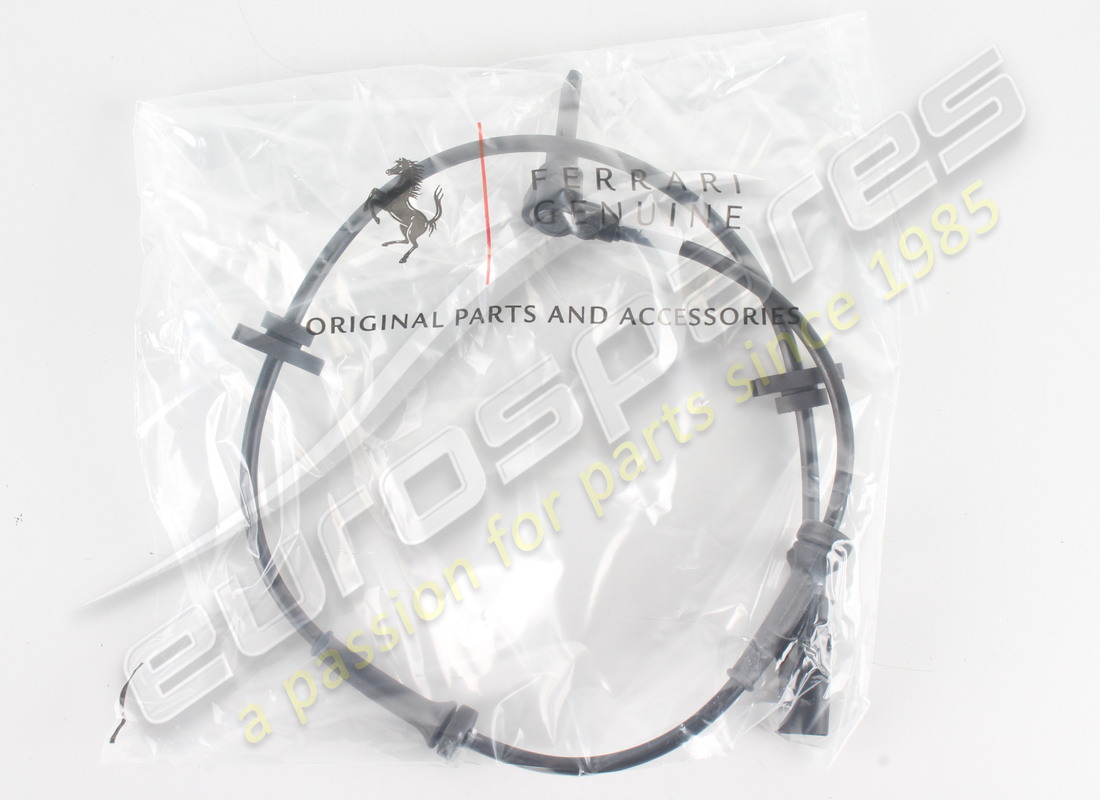

ABS-SENSOR
-Anwendbar bis Ass. Nr. 107431- -Gültig bis zur Erschöpfung-
aus £99,56
aus £99,56
Dieses Teil ersetzt die Teilenummer 240892
# 022
MPN: 252514
ABS-SENSOR
aus £109,06
aus £109,06
# 023
MPN: 251744
CLIP
-Gilt für Sensor-Teilenummer 252514, Ref.-Nr. 22- – Gilt ab Ass. Nr. 107432-
aus £0,87
aus £0,87
