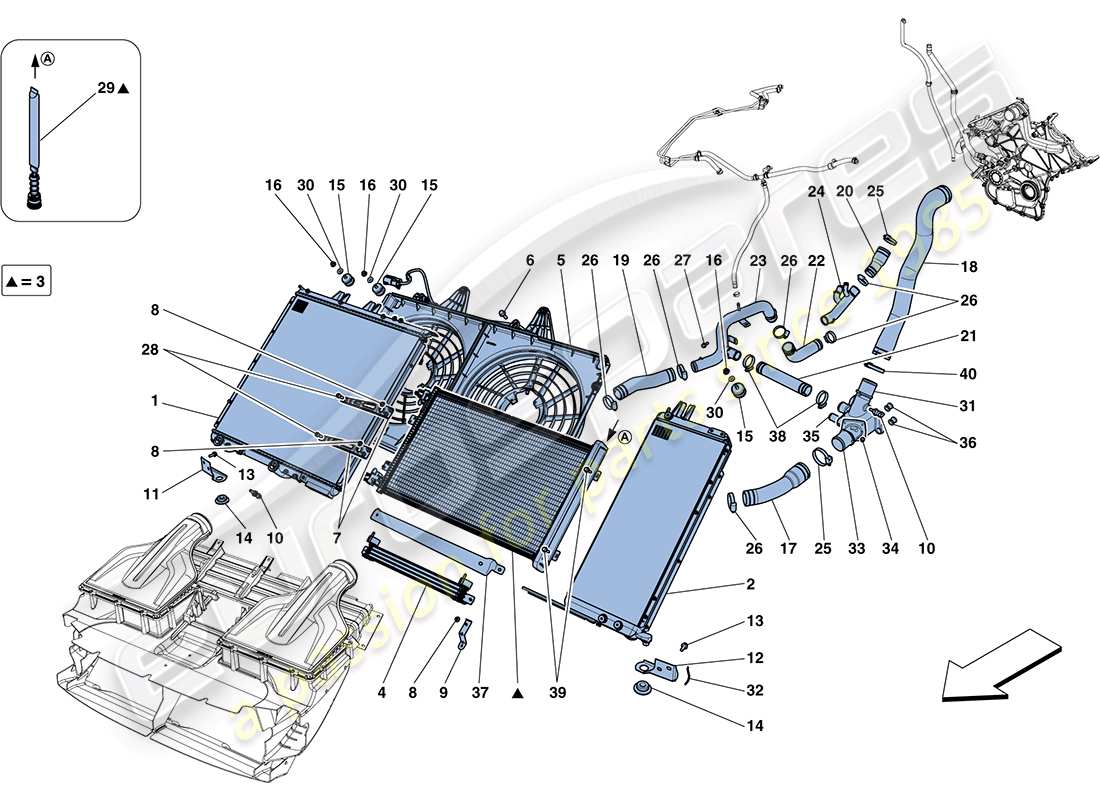

0020 - KÜHLUNG – HEIZKÖRPER UND LUFTKANÄLE
Ferrari FF (RHD) COOLING - RADIATORS AND AIR DUCTS Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 263427
MOTORWASSERKÜHLER
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 277226-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 277226
# 001
MPN: 263427
MOTORWASSERKÜHLER
-Anwendbar nach Erschöpfung von 277226-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 277226
# 001
MPN: 277226
MOTORWASSERKÜHLER
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 002
MPN: 263428
MOTORÖLKÜHLER
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 002
MPN: 277227
MOTORÖLKÜHLER
-Anwendbar nach Erschöpfung von 263428-
aus £382,68
aus £382,68
Dieses Teil ersetzt die Teilenummer 263428 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
MOTORÖLKÜHLER Genuine Ferrari Teil – Beschädigt auf Lager
Seitenrahmen verbogen und Tretlager beschädigt
Seitenrahmen verbogen und Tretlager beschädigt
# 003
MPN: 265489
AC-FILTERKONDENSATOR
aus £110,84
aus £110,84
AC-FILTERKONDENSATOR Genuine Ferrari Teil – Beschädigt auf Lager
SEITENKANTE BESCHÄDIGT (HÄLT NOCH DRUCK)
SEITENKANTE BESCHÄDIGT (HÄLT NOCH DRUCK)
# 004
MPN: 239202
KÜHLER FÜR SERVOLENKUNGSFLÜSSIGKEIT
aus £97,20
aus £97,20
# 005
MPN: 267211

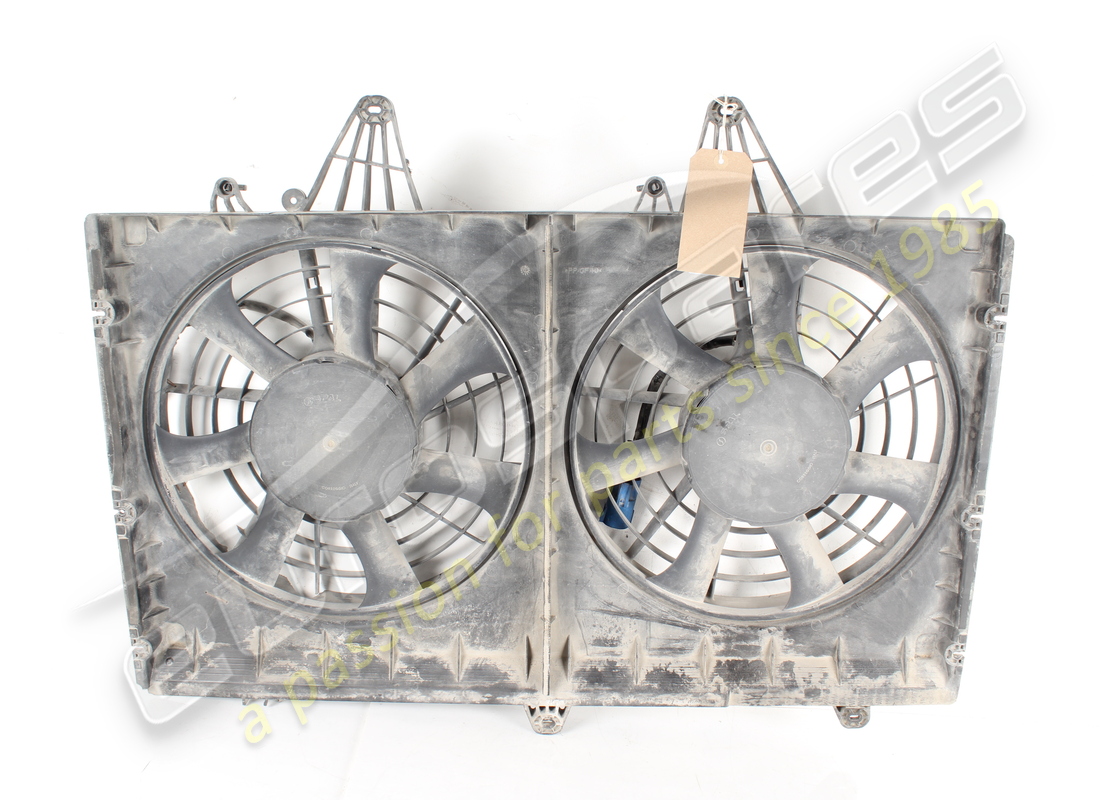

GEHÄUSE MIT ELEKTRISCHEN VENTILATOREN
aus £1.050,90
aus £1.050,90
# 006
MPN: 16285227
SCHRAUBEN
-M5 X 20-
aus £0,50
aus £0,50
# 007
MPN: 268656
KONDENSATOR-MONTAGEHALTERUNG
aus £21,17
aus £21,17
# 008
MPN: 13046012
NUSS
aus £1,51
aus £1,51
# 009
MPN: 268099
MONTAGEHALTERUNG FÜR SERVOLENKFLÜSSIGKEIT-KÜHLER
aus £54,73
aus £54,73
# 010
MPN: 180137
TEMPERATURSENSOR
aus £9,88
aus £9,88
# 011
MPN: 260033
UNTERE RECHTE HALTERUNG
aus £20,42
aus £20,42
# 012
MPN: 260034
UNTERE LINKE HALTERUNG
aus £20,42
aus £20,42
# 013
MPN: 16287127
SCHRAUBEN
-M8 X 20-
aus £0,47
aus £0,47
# 014
MPN: 138926
GUMMI-PAD FÜR STIFT
aus £2,83
aus £2,83
# 015
MPN: 271472
Stecker
aus £7,66
aus £7,66
# 016
MPN: 14040711
NUSS
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 14040715
# 017
MPN: 260080
WASSERSCHLAUCH VOM VENTIL ZUM KÜHLER
aus £103,77
aus £103,77
# 018
MPN: 271689
WASSERSCHLAUCH VOM MOTOR ZUM VENTIL
aus £273,66
aus £273,66
# 019
MPN: 258630
RÜCKLAUFSCHLAUCH VOM KÜHLER
aus £21,16
aus £21,16
# 020
MPN: 259067
SCHLAUCH ZUR PUMPE ZURÜCKFÜHREN
aus £8,83
aus £8,83
# 021
MPN: 270452
WASSERSCHLAUCH VOM VENTIL
aus £36,49
aus £36,49
# 022
MPN: 259070
ZENTRALER RÜCKLAUFSCHLAUCH
aus £8,03
aus £8,03
# 023
MPN: 276236
VERBINDUNGSROHR FÜR WASSERRÜCKFÜHRUNG AUS METALL
aus £243,26
aus £243,26
# 024
MPN: 259069
VERZWEIGTES METALLROHR ZUR PUMPE
aus £58,73
aus £58,73
# 025
MPN: 13000790
SCHRAUBKRAGEN
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 296783-
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12173190 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 025
MPN: 296783
SCHRAUBKRAGEN
aus £5,27
aus £5,27
Dieses Teil ersetzt die Teilenummer 267701
# 026
MPN: 13000690
SCHRAUBKRAGEN
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 296782-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12174090 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 026
MPN: 296782
SCHRAUBKRAGEN
aus £4,87
aus £4,87
Dieses Teil ersetzt die Teilenummer 12174090
# 027
MPN: 16286024
SCHRAUBEN
-M6 X 16-
aus £0,53
aus £0,53
# 028
MPN: 16284927
SCHRAUBEN
-M5 X 10-
Ersetzung
Ersetzung
# 029
MPN: 280880
TROCKNUNGSFILTER
aus £328,42
aus £328,42
# 030
MPN: 12647024
Scheibe
Ersetzung
Ersetzung
# 031
MPN: 267849
THERMOSTATFACH
aus £96,34
aus £96,34
# 032
MPN: 67681200
Dichtung
aus £1,92
aus £1,92
# 033
MPN: 262913
THERMOSTAT/DRUCKSCHALTER
aus £77,79
aus £77,79
Dieses Teil ersetzt die Teilenummer 257544 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 034
MPN: 231617
SCHRAUBEN
-M6 X 18-
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 14433124, die wir auf Lager haben
# 035
MPN: 228438
VERBINDER
aus £3,77
aus £3,77
# 036
MPN: 267300
MONTAGE
aus £6,02
aus £6,02
Dieses Teil ersetzt die Teilenummer 294902 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 037
MPN: 289445
KÜHLERSCHILD DER SERVOLENKUNG
aus £76,86
aus £76,86
# 038
MPN: 13000590
SCHRAUBKRAGEN
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 296780-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 105622 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 038
MPN: 296780
SCHRAUBKRAGEN
aus £4,46
aus £4,46
# 039
MPN: 16285127
SCHRAUBEN
-M5 X 16- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 85692300-
aus £0,51
aus £0,51
# 039
MPN: 85692300
SCHRAUBEN
-M5 X 20-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 83914200
# 040
MPN: 272913
KRAGEN
aus £2,18
aus £2,18
