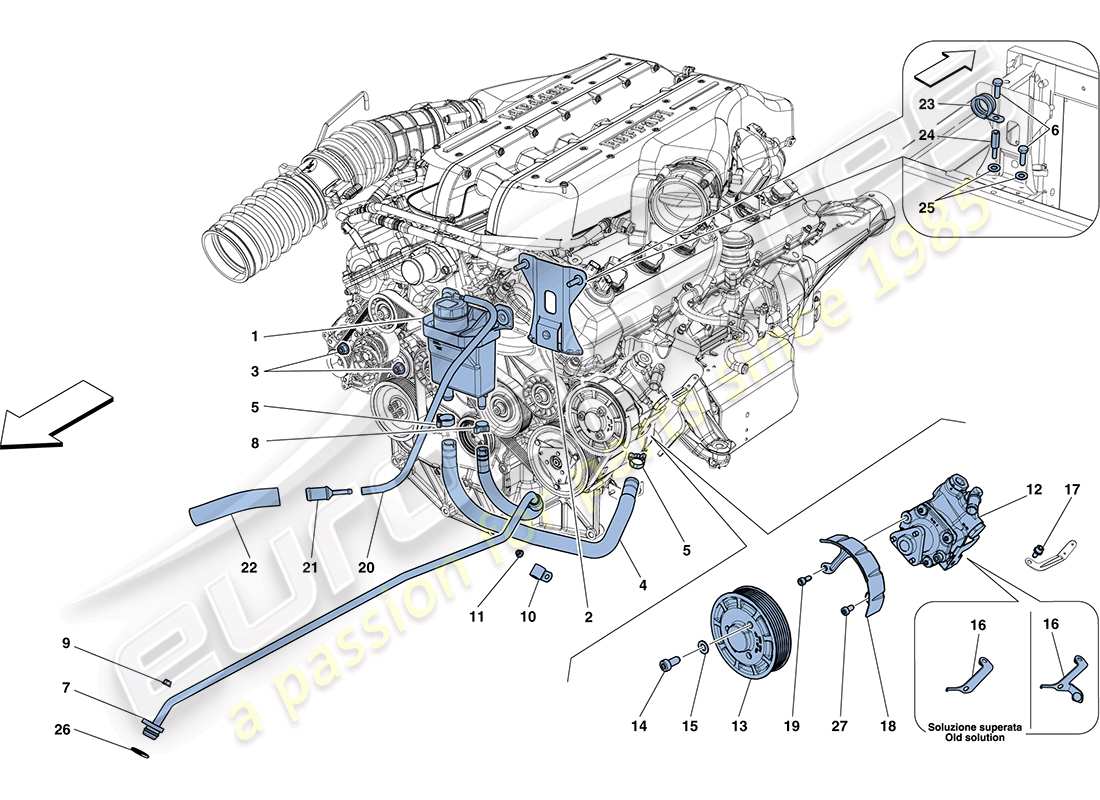

0035 - SERVOLENKPUMPE UND RESERVOIR
Ferrari FF (RHD) POWER STEERING PUMP AND RESERVOIR Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 277696
KOMPL. SERVOLENKFLÜSSIGKEITSBEHÄLTER
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 280021-
Ersetzung
Ersetzung
# 001
MPN: 280021
KOMPL. SERVOLENKFLÜSSIGKEITSBEHÄLTER
-Gültig bis zur Erschöpfung-
aus £20,85
aus £20,85
Dieses Teil ersetzt die Teilenummer 199617 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 001
MPN: 292342
KOMPL. SERVOLENKFLÜSSIGKEITSBEHÄLTER
-Anwendbar nach Erschöpfung von 280021-
aus £24,88
aus £24,88
Dieses Teil ersetzt die Teilenummer 233605, die wir auf Lager haben - und 11 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 267954
Halterung
aus £31,17
aus £31,17
# 003
MPN: 13046212
NUSS
aus £6,03
aus £6,03
# 004
MPN: 276797
ROHR VOM RESERVOIR ZUR SERVOLENKPUMPE
aus £22,08
aus £22,08
# 005
MPN: 13126370
KLEMME
aus £0,72
aus £0,72
# 006
MPN: 10902424
SCHRAUBEN
-M6 X 20- -Befestigungshalterung am Chassis-
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10902324, die wir auf Lager haben - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 007
MPN: 268010
ROHR VOM KÜHLER ZUM FLÜSSIGKEITSBEHÄLTER DER SERVOLENKUNG
aus £38,41
aus £38,41
# 008
MPN: 13126070
KRAGEN
aus £0,64
aus £0,64
# 009
MPN: 14058419
NUSS
aus £0,61
aus £0,61
# 010
MPN: 10441390
HALTERUNG MIT HÜLSE
-D. 12- -Befestigungsrohr am Kühler-
aus £0,51
aus £0,51
# 011
MPN: 15896277
NUSS
-Befestigungsrohr am Kühler-
aus £1,08
aus £1,08
# 012
MPN: 272325
Servolenkungspumpe
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 277567-
Ersetzung
Ersetzung
# 012
MPN: 277567
Servolenkungspumpe
aus £718,00
aus £718,00
Dieses Teil ersetzt die Teilenummer 272325 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 013
MPN: 250874
RIEMENSCHEIBE AN DER SERVOLENKPUMPE
aus £34,94
aus £34,94
# 014
MPN: 13028324
SCHRAUBEN
-M8 X 16-
aus £2,42
aus £2,42
# 015
MPN: 11193874
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 11193879, die wir auf Lager haben
# 016
MPN: 272695
Halterung
-Am hinteren Servolenkungspumpengehäuse- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 275397-
Ersetzung
Ersetzung
# 016
MPN: 275397
Halterung
-Am hinteren Servolenkungspumpengehäuse-
aus £19,71
aus £19,71
Dieses Teil ersetzt die Teilenummer 272695
# 017
MPN: 231627
SCHRAUBEN
-M8 X 16-
aus £0,54
aus £0,54
# 018
MPN: 272016
GÜRTELSCHUTZ
aus £17,25
aus £17,25
# 019
MPN: 231627
SCHRAUBEN
-M8 X 16-
aus £0,54
aus £0,54
# 020
MPN: 124790
GUMMIROHR
-D. 3.5-8 X 400- – Gilt für GD –
aus £3,09
aus £3,09
# 020
MPN: 125826
GUMMIROHR
-D. 3.5-8 X 320- -Nicht für GD-
aus £6,19
aus £6,19
# 021
MPN: 222606
ENTLÜFTUNGSROHRVERBINDUNG
-Nicht für GD-
aus £5,41
aus £5,41
# 022
MPN: 277606
Ölentlüftungsrohr
-L= 1685- -Nicht für GD-
aus £6,57
aus £6,57
# 023
MPN: 172995
HALTERUNG MIT HÜLSE
aus £2,25
aus £2,25
# 024
MPN: 178772
STEHBOLZEN
aus £5,78
aus £5,78
# 025
MPN: 11197774
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 11197770 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 026
MPN: 14457381
Dichtung
aus £0,54
aus £0,54
# 027
MPN: 231616
SCHRAUBEN
-M6 X 14-
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 14305724, die wir auf Lager haben
