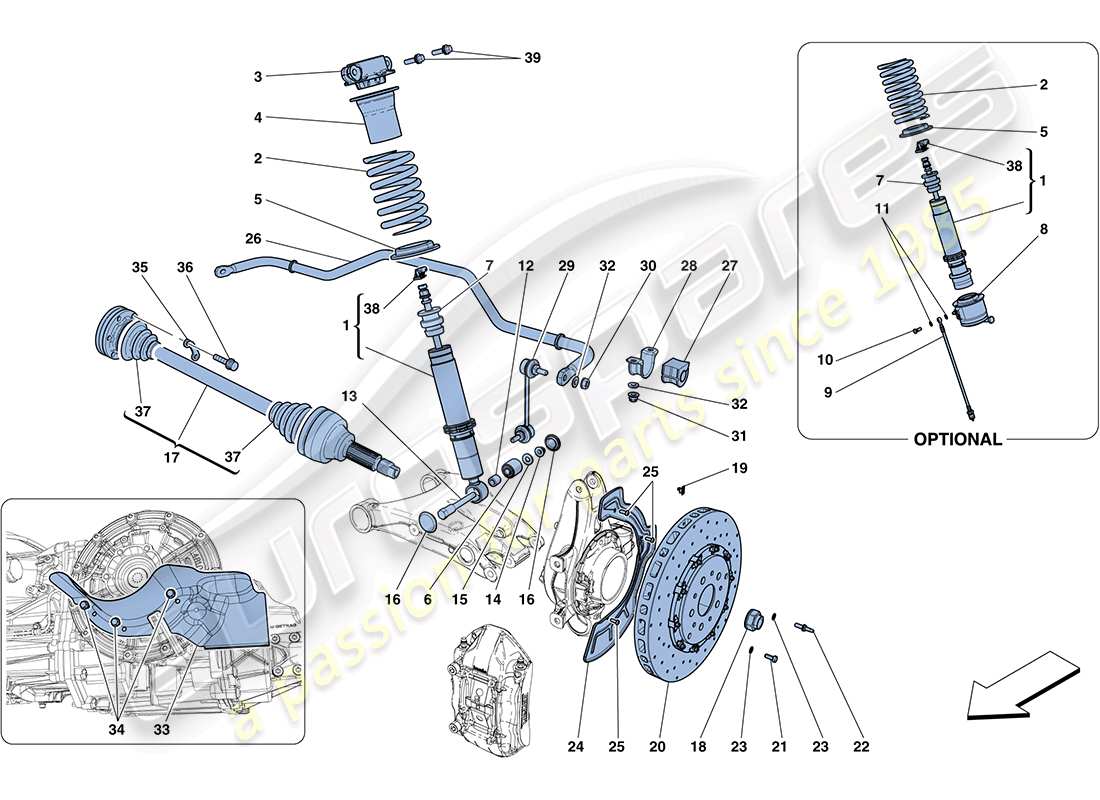

0038 - Hinterradaufhängung – Stoßdämpfer und Bremsscheibe
Ferrari FF (RHD) REAR SUSPENSION - SHOCK ABSORBER AND BRAKE DISC Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 264734
Hinterer Stoßdämpfer
aus £890,35
aus £890,35
# 001
MPN: 264736
Hinterer Stoßdämpfer
-Version mit Lifter-
aus £1.574,64
aus £1.574,64
# 002
MPN: 257757
FRÜHLING
aus £65,18
aus £65,18
# 002
MPN: 269637
FRÜHLING
-Version mit Lifter-
aus £41,91
aus £41,91
# 003
MPN: 274308
STOPPKAPPE
aus £68,23
aus £68,23
# 004
MPN: 212517
OBERER ABSTANDSHALTER
aus £3,65
aus £3,65
# 005
MPN: 211236
UNTERER ABSTANDSHALTER
aus £8,83
aus £8,83
# 006
MPN: 157630
KUGELGELENK
aus £48,50
aus £48,50
Dieses Teil ersetzt die Teilenummer 159262
# 007
MPN: 267936
ENDANSCHLAGBUCHSE
aus £11,85
aus £11,85
Dieses Teil ersetzt die Teilenummer 246490, die wir auf Lager haben - und 6 mehr. Klicken Sie hier, um Details anzuzeigen
# 008
MPN: 262384
KOMPL. AKTUATOR
-Version mit Lifter-
aus £446,74
aus £446,74
# 009
MPN: 260408
GUMMIROHR
-Version mit Lifter-
aus £17,66
aus £17,66
# 010
MPN: 261587
VERBINDUNG FÜR UNION
-Version mit Lifter-
aus £16,65
aus £16,65
# 011
MPN: 259638
Dichtung
-Version mit Lifter-
aus £7,75
aus £7,75
# 012
MPN: 237821
BUCHSE
aus £2,78
aus £2,78
# 013
MPN: 246962
SPEZIALSCHRAUBE
aus £15,97
aus £15,97
# 014
MPN: 255271
NUSS
aus £0,44
aus £0,44
Dieses Teil ersetzt die Teilenummer 14058721 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 015
MPN: 12646921
Scheibe
aus £0,30
aus £0,30
Dieses Teil ersetzt die Teilenummer 12646901, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 016
MPN: 14507987
DECKEL
aus £1,16
aus £1,16
# 017
MPN: 274635
Achswelle
aus £363,63
aus £363,63
# 018
MPN: 203780
NUSS
aus £14,27
aus £14,27
Dieses Teil ersetzt die Teilenummer 187814
# 019
MPN: 204781
CLIP
-Verschleißanzeigekabel befestigen-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12486580 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 020
MPN: 274335
BREMSSCHEIBE
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 020
MPN: 296894
BREMSSCHEIBE
-Anwendbar nach Erschöpfung von 274335-
aus £2.672,10
aus £2.672,10
Dieses Teil ersetzt die Teilenummer 274335
# 021
MPN: 228131
SCHRAUBEN
-M8 X 20-
aus £0,53
aus £0,53
# 022
MPN: 104370
SCHRAUBEN
aus £5,66
aus £5,66
Dieses Teil ersetzt die Teilenummer 139981
# 023
MPN: 228132
Scheibe
aus £0,53
aus £0,53
# 024
MPN: 257423
SCHEIBENSCHUTZ HINTEN LINKS
aus £17,78
aus £17,78
Dieses Teil ersetzt die Teilenummer 240968, die wir auf Lager haben - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 024
MPN: 257424
RECHTER HINTERER SCHEIBENSCHUTZ
aus £17,78
aus £17,78
Dieses Teil ersetzt die Teilenummer 240969, die wir auf Lager haben - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 025
MPN: 250657
SCHRAUBEN
-M6 X 14-
aus £4,39
aus £4,39
# 026
MPN: 262790
STABILISATORSTANGE
aus £119,49
aus £119,49
# 027
MPN: 236242
Stecker
aus £16,65
aus £16,65
# 028
MPN: 244778
HALTERUNGSHALTERUNG
aus £6,62
aus £6,62
# 029
MPN: 242391
KUGELFÖRMIGE SPURSTANGE
-Am unteren rechten Arm-
aus £35,22
aus £35,22
# 029
MPN: 242392
KUGELFÖRMIGE SPURSTANGE
-Am unteren linken Arm-
aus £35,26
aus £35,26
# 030
MPN: 12164714
NUSS
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10791014
# 031
MPN: 12578321
NUSS
aus £0,53
aus £0,53
# 032
MPN: 12601474
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12601471, die wir auf Lager haben - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 033
MPN: 248707
Hitzeschild für linke Achswelle
aus £21,27
aus £21,27
# 033
MPN: 259461
Hitzeschild für die rechte Achswelle
aus £40,24
aus £40,24
# 034
MPN: 16296924
SCHRAUBEN
-M6 X 14-
aus £0,50
aus £0,50
Dieses Teil ersetzt die Teilenummer 289834
# 035
MPN: 220325
BEILAGPLATTE
aus £2,54
aus £2,54
# 036
MPN: 237590
SCHRAUBEN
aus £2,44
aus £2,44
# 037
MPN: 70006023
GAITER-ERSATZSATZ
-Rad-/Getriebeseite-
aus £79,99
aus £79,99
# 038
MPN: 234671
OBERER ANSCHLUSS
aus £41,61
aus £41,61
Dieses Teil ersetzt die Teilenummer 245841
# 039
MPN: 248790
SCHRAUBEN
aus £2,14
aus £2,14
