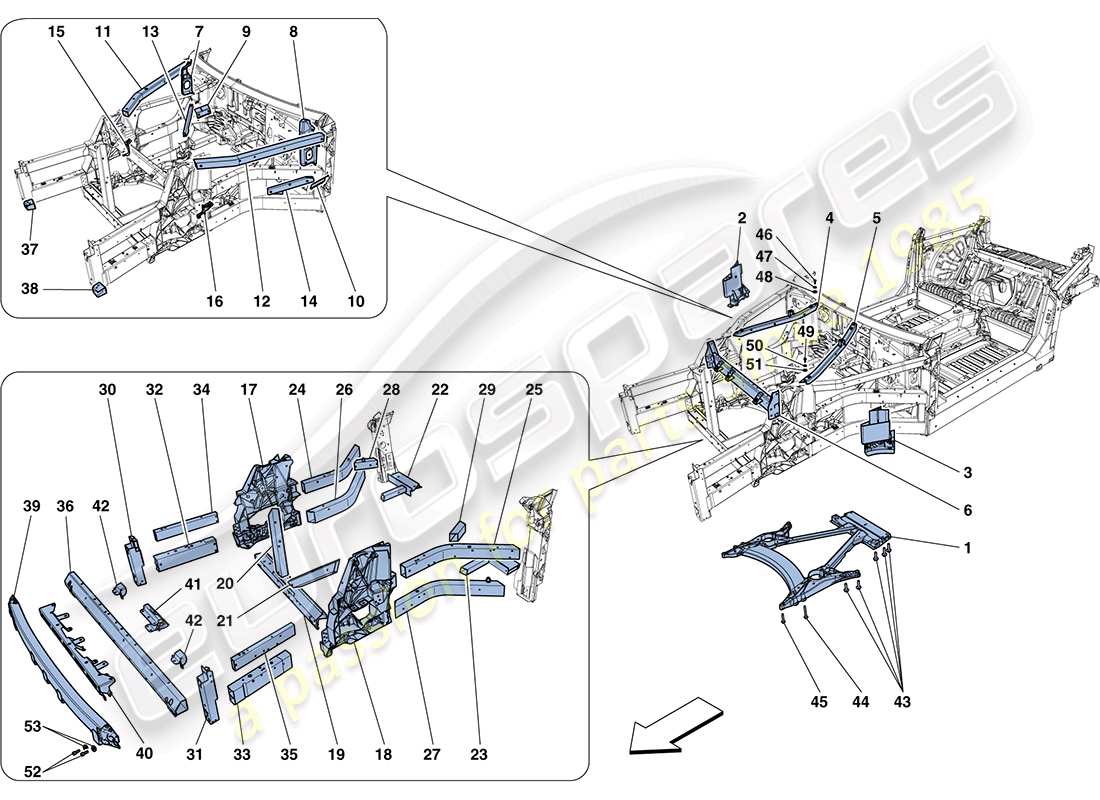

0102 - STRUKTUREN UND ELEMENTE, VORNE DES FAHRZEUGS
Ferrari FF (RHD) STRUCTURES AND ELEMENTS, FRONT OF VEHICLE Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 265529
Motorhilfsrahmen
-ASM-Autorisierung anfordern- -Nicht mehr bereitgestellt- -Ersetzt durch 985265529-
aus £4.198,95
aus £4.198,95
# 001
MPN: 985265529
Motorhilfsrahmen
-ASM-Genehmigung anfordern-
aus £4.415,26
aus £4.415,26
Dieses Teil ersetzt die Teilenummer 265529, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 265485
Vorne rechts unten
-ASM-Genehmigung beantragen- -Gilt bis zur Erschöpfung-
Ersetzung
Ersetzung
# 002
MPN: 279287
Vorne rechts unten
-ASM-Autorisierung anfordern- -Anwendbar nach Erschöpfung von 265485-
aus £1.307,18
aus £1.307,18
Dieses Teil ersetzt die Teilenummer 265485
# 003
MPN: 265486
Vorne links unten
-ASM-Genehmigung beantragen- -Gilt bis zur Erschöpfung-
Ersetzung
Ersetzung
# 003
MPN: 279288
Vorne links unten
-ASM-Autorisierung anfordern- -Anwendbar nach Erschöpfung von 265486-
aus £1.307,18
aus £1.307,18
Dieses Teil ersetzt die Teilenummer 265486
# 004
MPN: 265605
rechte interne Diagonalstrebe des Motorraums
aus £180,63
aus £180,63
# 005
MPN: 265606
LINKE INTERNE MOTORRAUM-DIAGONALSTREBE
-Nicht für GD-
aus £328,42
aus £328,42
# 005
MPN: 279231
LINKE INTERNE MOTORRAUM-DIAGONALSTREBE
-Gilt für GD-
aus £70,24
aus £70,24
# 006
MPN: 276508
ABNEHMBARER QUERTRÄGER
-Anwendbar bis Ass. Nr. 101814-
aus £423,94
aus £423,94
# 006
MPN: 280474
ABNEHMBARER QUERTRÄGER
-Anwendbar ab Ass. Nr. 101815-
aus £729,79
aus £729,79
# 007
MPN: 269291
RH ÄUSSERES FIREWAND-ENDSTÜCK
-Anwendbar bis Ass. Nr. 104707-
aus £145,95
aus £145,95
# 007
MPN: 288519
RH ÄUSSERES FIREWAND-ENDSTÜCK
-Anwendbar ab Ass. Nr. 104708-
aus £133,91
aus £133,91
# 008
MPN: 269290
LINKES ÄUSSERES FIREWAND-ENDSTÜCK
-Anwendbar bis Ass. Nr. 104707-
aus £68,46
aus £68,46
# 008
MPN: 288520
LINKES ÄUSSERES FIREWAND-ENDSTÜCK
-Anwendbar ab Ass. Nr. 104708-
aus £133,91
aus £133,91
# 009
MPN: 269304
RH-SÄULEN-ENDSTÜCK
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 284526-
Ersetzung
Ersetzung
# 009
MPN: 284526
RH-SÄULEN-ENDSTÜCK
aus £7,44
aus £7,44
Dieses Teil ersetzt die Teilenummer 269304
# 010
MPN: 269303
LINKES SÄULENENDSTÜCK
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 284525-
Ersetzung
Ersetzung
# 010
MPN: 284525
LINKES SÄULENENDSTÜCK
aus £7,44
aus £7,44
Dieses Teil ersetzt die Teilenummer 269303
# 011
MPN: 265295
RECHTE OBERE EXTERNE DIAGONALE FIREWANDSTREBE
-Nicht für GD-
aus £226,24
aus £226,24
# 011
MPN: 277103
RECHTE OBERE EXTERNE DIAGONALE FIREWANDSTREBE
-Gilt für GD-
aus £76,62
aus £76,62
# 012
MPN: 265294
LINKE OBERE EXTERNE DIAGONALE FIREWANDSTREBE
-Nicht für GD-
aus £89,26
aus £89,26
# 012
MPN: 277102
LINKE OBERE EXTERNE DIAGONALE FIREWANDSTREBE
-Gilt für GD-
aus £153,62
aus £153,62
# 013
MPN: 270672
VERBINDUNG ZWISCHEN SÄULE UND RECHTER VORDERSEITE UNTEN
aus £202,86
aus £202,86
# 014
MPN: 270670
VERBINDUNG ZWISCHEN SÄULE UND LINKER VORDERSEITE UNTEN
aus £202,86
aus £202,86
# 015
MPN: 271437
RECHTE VORDERRADBREMSHALTERUNG
aus £109,56
aus £109,56
Dieses Teil ersetzt die Teilenummer 326916
# 016
MPN: 271436
Linke vordere Bremshalterung
aus £109,56
aus £109,56
Dieses Teil ersetzt die Teilenummer 326912
# 017
MPN: 276196
GUSSTEIL DER RECHTEN VORDERRADAUFHÄNGUNG
-ASM-Genehmigung anfordern- -Nicht für GD- -Gilt bis Ass. Nr. 101814-
aus £8.804,70
aus £8.804,70
# 017
MPN: 277112
GUSSTEIL DER RECHTEN VORDERRADAUFHÄNGUNG
-ASM-Genehmigung beantragen- -Gilt für GD- -Gilt bis Ass. Nr. 101814-
aus £6.557,01
aus £6.557,01
# 017
MPN: 278252
GUSSTEIL DER RECHTEN VORDERRADAUFHÄNGUNG
-ASM-Genehmigung anfordern- -Nicht für GD- -Gültig ab Ass. Nr. 101815-
aus £2.887,49
aus £2.887,49
# 017
MPN: 280742
GUSSTEIL DER RECHTEN VORDERRADAUFHÄNGUNG
-Antrag auf ASM-Genehmigung- -Gilt für GD- -Gilt ab Ass. Nr. 101815-
aus £3.985,33
aus £3.985,33
# 018
MPN: 276195
GUSSTEIL FÜR DIE LINKE VORDERRADAUFHÄNGUNG
-ASM-Genehmigung anfordern- -Nicht für GD- -Gilt bis Ass. Nr. 101814-
aus £8.804,70
aus £8.804,70
# 018
MPN: 277111
GUSSTEIL FÜR DIE LINKE VORDERRADAUFHÄNGUNG
-ASM-Genehmigung beantragen- -Gilt für GD- -Gilt bis Ass. Nr. 101814-
aus £6.557,01
aus £6.557,01
# 018
MPN: 278251
GUSSTEIL FÜR DIE LINKE VORDERRADAUFHÄNGUNG
-ASM-Genehmigung anfordern- -Nicht für GD- -Gültig ab Ass. Nr. 101815-
aus £2.887,49
aus £2.887,49
# 018
MPN: 280741
GUSSTEIL FÜR DIE LINKE VORDERRADAUFHÄNGUNG
-Antrag auf ASM-Genehmigung- -Gilt für GD- -Gilt ab Ass. Nr. 101815-
aus £3.985,33
aus £3.985,33
# 019
MPN: 266037
VORDERER HILFSRAHMEN-QUERTRÄGER
aus £547,35
aus £547,35
# 020
MPN: 265539
Diagonale vordere Hilfsrahmenstrebe rechts
-ASM-Genehmigung anfordern-
aus £145,95
aus £145,95
# 021
MPN: 265540
Diagonale vordere Hilfsrahmenstrebe links
-ASM-Genehmigung anfordern- -Nicht für GD-
aus £145,95
aus £145,95
Dieses Teil ersetzt die Teilenummer 277064
# 021
MPN: 265540
Diagonale vordere Hilfsrahmenstrebe links
-ASM-Genehmigung anfordern- -Gilt für GD- -Gilt nach Erschöpfung von 277064-
aus £145,95
aus £145,95
Dieses Teil ersetzt die Teilenummer 277064
# 021
MPN: 277064
Diagonale vordere Hilfsrahmenstrebe links
-Antrag auf ASM-Genehmigung- -Gilt für GD- -Gilt bis zur Erschöpfung-
Ersetzung
Ersetzung
# 022
MPN: 265557
UNTERES RH-PROFIL
-ASM-Genehmigung anfordern- -Nicht für GD-
aus £136,99
aus £136,99
# 022
MPN: 278213
UNTERES RH-PROFIL
-ASM-Genehmigung anfordern- -Gilt für GD-
aus £130,72
aus £130,72
# 023
MPN: 265558
UNTERES LINKSPROFIL
-ASM-Genehmigung anfordern- -Nicht für GD-
aus £136,99
aus £136,99
# 023
MPN: 279130
UNTERES LINKSPROFIL
-ASM-Genehmigung anfordern- -Gilt für GD-
aus £142,30
aus £142,30
# 024
MPN: 265517
RH ZENTRALE EXTERNE DIAGONALE FIREWANDSTREBE
-ASM-Genehmigung anfordern- -Nicht für GD-
aus £151,65
aus £151,65
# 024
MPN: 276469
RH ZENTRALE EXTERNE DIAGONALE FIREWANDSTREBE
-ASM-Genehmigung anfordern- -Gilt für GD-
aus £92,11
aus £92,11
# 025
MPN: 265306
LINKE ZENTRALE EXTERNE DIAGONALE FIREWANDSTREBE
-ASM-Genehmigung anfordern- -Nicht für GD-
aus £309,75
aus £309,75
# 025
MPN: 274946
LINKE ZENTRALE EXTERNE DIAGONALE FIREWANDSTREBE
-ASM-Genehmigung anfordern- -Gilt für GD-
aus £149,02
aus £149,02
# 026
MPN: 265519
UNTERE rechte diagonale Firewall-Stütze
-ASM-Genehmigung anfordern-
aus £367,50
aus £367,50
# 027
MPN: 265521
Untere diagonale Firewall-Stütze links
-ASM-Genehmigung anfordern- -Nicht für GD-
aus £367,50
aus £367,50
# 027
MPN: 281477
Untere diagonale Firewall-Stütze links
-ASM-Genehmigung anfordern- -Gilt für GD-
aus £423,29
aus £423,29
# 028
MPN: 268370
RH ZENTRALE INTERNE DIAGONALE FIREWANDSTREBE
-ASM-Autorisierung anfordern- -Nicht für GD- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 279223-
Ersetzung
Ersetzung
# 028
MPN: 279222
RH ZENTRALE INTERNE DIAGONALE FIREWANDSTREBE
-ASM-Genehmigung anfordern- -Gilt für GD-
aus £163,70
aus £163,70
# 028
MPN: 279223
RH ZENTRALE INTERNE DIAGONALE FIREWANDSTREBE
-ASM-Genehmigung anfordern- -Nicht für GD-
aus £63,76
aus £63,76
Dieses Teil ersetzt die Teilenummer 268370
# 029
MPN: 265515
LINKE ZENTRALE INTERNE DIAGONALE FIREWANDSTREBE
-ASM-Autorisierung anfordern- -Nicht für GD- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 279220-
Ersetzung
Ersetzung
# 029
MPN: 279220
LINKE ZENTRALE INTERNE DIAGONALE FIREWANDSTREBE
-ASM-Genehmigung anfordern- -Nicht für GD-
aus £109,61
aus £109,61
Dieses Teil ersetzt die Teilenummer 265515
# 029
MPN: 279224
LINKE ZENTRALE INTERNE DIAGONALE FIREWANDSTREBE
-ASM-Genehmigung anfordern- -Gilt für GD-
aus £40,20
aus £40,20
# 030
MPN: 265536
Querträgerstrebe der vorderen Crashbox rechts
-Nicht für GD- -Anwendbar bis Ass. Nr. 101576- -Nicht mehr lieferbar- -Ersetzt durch 277027-
Ersetzung
Ersetzung
# 030
MPN: 277027
Querträgerstrebe der vorderen Crashbox rechts
-Ersetzt 265536- -Für Fahrzeuge bis Ass. Nr. 101576, zusätzlich Querstück Art.-Nr. bestellen. 36, Teile-Nr. 281168- -Nicht für GD- -Anwendbar ab Ass. Nummer 4}
aus £480,94
aus £480,94
Dieses Teil ersetzt die Teilenummer 265536
# 030
MPN: 277967
Querträgerstrebe der vorderen Crashbox rechts
-Gilt für GD-
aus £291,92
aus £291,92
# 031
MPN: 265537
Querträgerstrebe der vorderen Crashbox links
-Anwendbar bis Ass. Nr. 101576- -Nicht mehr lieferbar- -Ersetzt durch 277028-
Ersetzung
Ersetzung
# 031
MPN: 277028
Querträgerstrebe der vorderen Crashbox links
-Ersetzt 265537- -Für Fahrzeuge bis Ass. Nr. 101576, zusätzlich Querstück Art.-Nr. bestellen. 36, Teile-Nr. 281168- – Anwendbar ab Ass. Nummer 4}
aus £721,41
aus £721,41
Dieses Teil ersetzt die Teilenummer 265537
# 032
MPN: 266470
rechte untere vordere Strebe
-Nicht für GD-
aus £501,26
aus £501,26
# 032
MPN: 277950
rechte untere vordere Strebe
-Gilt für GD-
aus £121,88
aus £121,88
# 033
MPN: 266469
Linke untere vordere Strebe
-Nicht für GD-
aus £501,26
aus £501,26
# 033
MPN: 277948
Linke untere vordere Strebe
-Gilt für GD-
aus £121,88
aus £121,88
# 034
MPN: 265531
Rechte obere vordere Strebe
-ASM-Genehmigung anfordern- -Nicht für GD-
aus £43,64
aus £43,64
# 034
MPN: 277101
Rechte obere vordere Strebe
-Gilt für GD-
aus £51,81
aus £51,81
# 035
MPN: 265534
Linke obere vordere Strebe
-ASM-Genehmigung anfordern- -Nicht für GD-
aus £87,92
aus £87,92
# 035
MPN: 277100
Linke obere vordere Strebe
-Gilt für GD-
aus £341,25
aus £341,25
# 036
MPN: 265538
KOMPL. QUERTRÄGER DER VORDEREN STOßSTANGE
-Nicht für GD- -Anwendbar bis Ass. Nr. 101576- -Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 036
MPN: 277191
KOMPL. QUERTRÄGER DER VORDEREN STOßSTANGE
-Gilt für GD- -Gilt bis Ass. Nr. 101576- -Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 036
MPN: 277735
KOMPL. QUERTRÄGER DER VORDEREN STOßSTANGE
-Ersetzt durch 265538 und 277191- -Nicht mehr im Lieferumfang enthalten-
# 036
MPN: 281168
KOMPL. QUERTRÄGER DER VORDEREN STOßSTANGE
-Nicht für GD- -Gültig ab Ass. Nr. 101577- – Anwendbar nach Erschöpfung von 265538-
aus £289,85
aus £289,85
Dieses Teil ersetzt die Teilenummer 265538 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 036
MPN: 281168
KOMPL. QUERTRÄGER DER VORDEREN STOßSTANGE
-Gilt für GD- -Gilt ab Ass. Nr. 101577- – Anwendbar nach Erschöpfung von 277191-
aus £289,85
aus £289,85
Dieses Teil ersetzt die Teilenummer 265538 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 037
MPN: 266038
HALTERUNG AN DER RECHTEN CRASH-BOX-STRÜTTE
aus £51,16
aus £51,16
# 038
MPN: 269329
HALTERUNG AN DER LINKEN CRASH-BOX-STRÜTTE
aus £44,71
aus £44,71
# 039
MPN: 83353400
Unterer vorderer Querträger
aus £868,80
aus £868,80
# 040
MPN: 82983100
REGALQUERTRÄGER
aus £218,92
aus £218,92
# 041
MPN: 83839000
MONTAGEHALTERUNG FÜR MOTORRAUMDECKELSCHARNIER
aus £55,55
aus £55,55
# 042
MPN: 82439800
VORDERE HALTERUNG
aus £121,81
aus £121,81
# 043
MPN: 277322
SCHRAUBEN
-M12 X 50-
aus £1,40
aus £1,40
# 044
MPN: 271283
SCHRAUBEN
-M10 X 70-
aus £3,22
aus £3,22
# 045
MPN: 277723
SCHRAUBEN
-M10 X 55-
aus £3,22
aus £3,22
# 046
MPN: 16043634
SCHRAUBEN
-M8 X 35-
aus £0,53
aus £0,53
# 046
MPN: 16044434
SCHRAUBEN
-M8 X 60-
aus £1,03
aus £1,03
# 046
MPN: 16287834
SCHRAUBEN
-M8 X 55- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 16044434-
aus £1,44
aus £1,44
Dieses Teil ersetzt die Teilenummer 16287821, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 047
MPN: 11194074
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 11194071 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 048
MPN: 12646724
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12601571, die wir auf Lager haben - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 049
MPN: 16043634
SCHRAUBEN
-M8 X 35-
aus £0,53
aus £0,53
# 049
MPN: 16044434
SCHRAUBEN
-M8 X 60-
aus £1,03
aus £1,03
# 049
MPN: 16287834
SCHRAUBEN
-M8 X 55- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 16044434-
aus £1,44
aus £1,44
Dieses Teil ersetzt die Teilenummer 16287821, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 050
MPN: 11194074
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 11194071 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 051
MPN: 12646724
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12601571, die wir auf Lager haben - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 052
MPN: 14814434
SCHRAUBEN
aus £0,53
aus £0,53
# 053
MPN: 12646724
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12601571, die wir auf Lager haben - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
-part-diagram-0103.webp "FERRARI FF (RHD) STRUKTUREN UND ELEMENTE, FAHRZEUGZENTRUM TEILEDIAGRAMM")
-part-diagram-0104.webp "FERRARI FF (RHD) STRUKTUREN UND ELEMENTE, RÜCKSEITE DES FAHRZEUGS TEILEDIAGRAMM")
-part-diagram-0105.webp "FERRARI FF (RHD) FERTIGSTELLUNG DES FAHRGESTELLS TEILEDIAGRAMM")
-part-diagram-0106.webp "FERRARI FF (RHD) FLACHER UNTERBODEN UND RADHÄUSER TEILEDIAGRAMM")
-part-diagram-0107.webp "FERRARI FF (RHD) ISOLIERUNG TEILEDIAGRAMM")
-part-diagram-0108.webp "FERRARI FF (RHD) PASSAGIERRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0109.webp "FERRARI FF (RHD) GEPÄCKRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0110.webp "FERRARI FF (RHD) DACHHIMMELVERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0111.webp "FERRARI FF (RHD) VORDERER DECKEL UND ÖFFNUNGSMECHANISMUS TEILEDIAGRAMM")
-part-diagram-0112.webp "FERRARI FF (RHD) HECKDECKEL UND ÖFFNUNGSMECHANISMUS TEILEDIAGRAMM")
-part-diagram-0113.webp "FERRARI FF (RHD) KRAFTSTOFFEINFÜLLKLAPPE UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-0114.webp "FERRARI FF (RHD) TÜREN – UNTERKONSTRUKTION UND VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0115.webp "FERRARI FF (RHD) TÜREN – ÖFFNUNGSMECHANISMUS UND SCHARNIERE TEILEDIAGRAMM")
-part-diagram-0116.webp "FERRARI FF (RHD) TÜREN – ELEKTRISCHE FENSTERHEBER UND RÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-0117.webp "FERRARI FF (RHD) FRONTSTOßSTANGE TEILEDIAGRAMM")
-part-diagram-0118.webp "FERRARI FF (RHD) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-0119.webp "FERRARI FF (RHD) BILDSCHIRME, FENSTER UND DICHTUNGEN TEILEDIAGRAMM")
-part-diagram-0120.webp "FERRARI FF (RHD) VORDERSITZ – SICHERHEITSGURTE, FÜHRUNGEN UND EINSTELLUNG TEILEDIAGRAMM")
-part-diagram-0121.webp "FERRARI FF (RHD) VORDERSITZ – VERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0122.webp "FERRARI FF (RHD) RÜCKSITZ – SICHERHEITSGURTE – INNENAUSSTATTUNG TEILEDIAGRAMM")
-part-diagram-0123.webp "FERRARI FF (RHD) TUNNEL - UNTERSTRUKTUR UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0124.webp "FERRARI FF (RHD) ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-0125.webp "FERRARI FF (RHD) HANDSCHUHFACH TEILEDIAGRAMM")
-part-diagram-0126.webp "FERRARI FF (RHD) AIRBAGS TEILEDIAGRAMM")
-part-diagram-0127.webp "FERRARI FF (RHD) ARMATURENBRETT UND TUNNELINSTRUMENTE TEILEDIAGRAMM")
-part-diagram-0128.webp "FERRARI FF (RHD) SCHEINWERFER UND RÜCKLICHTER TEILEDIAGRAMM")
-part-diagram-0129.webp "FERRARI FF (RHD) SCHILDE – EXTERNE VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0130.webp "FERRARI FF (RHD) SCHEIBENWISCHER, SCHEIBE UND HUPEN TEILEDIAGRAMM")
-part-diagram-0131.webp "FERRARI FF (RHD) HAUPTKABELSTRÄGE TEILEDIAGRAMM")
-part-diagram-0132.webp "FERRARI FF (RHD) VERSCHIEDENE BEFESTIGUNGEN FÜR DAS ELEKTRISCHE SYSTEM TEILEDIAGRAMM")
-part-diagram-0133.webp "FERRARI FF (RHD) ELEKTRONISCHES MANAGEMENT (AUFHÄNGUNG) TEILEDIAGRAMM")
-part-diagram-0134.webp "FERRARI FF (RHD) FAHRZEUG-ECUS TEILEDIAGRAMM")
-part-diagram-0135.webp "FERRARI FF (RHD) DIEBSTAHLSICHERUNG TEILEDIAGRAMM")
-part-diagram-0136.webp "FERRARI FF (RHD) INFOTAINMENT-SYSTEM TEILEDIAGRAMM")
-part-diagram-0137.webp "FERRARI FF (RHD) INFOTAINMENT-SYSTEM TEILEDIAGRAMM")
-part-diagram-0138.webp "FERRARI FF (RHD) AUDIO-LAUTSPRECHERSYSTEM TEILEDIAGRAMM")
-part-diagram-0139.webp "FERRARI FF (RHD) KLEBEETIKETTEN UND PLAQUES TEILEDIAGRAMM")
-part-diagram-0999.webp "FERRARI FF (RHD) FARBCODES TEILEDIAGRAMM")
-part-diagram-0000.webp "FERRARI FF (RHD) ERSATZ-MONTAGEEINHEITEN TEILEDIAGRAMM")
-part-diagram-0001.webp "FERRARI FF (RHD) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0002.webp "FERRARI FF (RHD) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-0003.webp "FERRARI FF (RHD) RECHTER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0004.webp "FERRARI FF (RHD) LINKER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0005.webp "FERRARI FF (RHD) ZEITSTEUERUNGSSYSTEM – STÖßEL TEILEDIAGRAMM")
-part-diagram-0006.webp "FERRARI FF (RHD) TIMINGSYSTEM - ANTRIEB TEILEDIAGRAMM")
-part-diagram-0007.webp "FERRARI FF (RHD) EINSPRITZUNG – ZÜNDSYSTEM TEILEDIAGRAMM")
-part-diagram-0008.webp "FERRARI FF (RHD) SEKUNDÄRLUFTSYSTEM TEILEDIAGRAMM")
-part-diagram-0009.webp "FERRARI FF (RHD) KRAFTSTOFFSYSTEMPUMPEN UND ROHRE TEILEDIAGRAMM")
-part-diagram-0010.webp "FERRARI FF (RHD) KRAFTSTOFFTANKS UND EINFÜLLHALS TEILEDIAGRAMM")
-part-diagram-0011.webp "FERRARI FF (RHD) KONTROLLSYSTEM FÜR VERDAMPFUNGSEMISSIONEN TEILEDIAGRAMM")
-part-diagram-0012.webp "FERRARI FF (RHD) ANSAUGKRÜMMER TEILEDIAGRAMM")
-part-diagram-0013.webp "FERRARI FF (RHD) LUFTEINLASS TEILEDIAGRAMM")
-part-diagram-0014.webp "FERRARI FF (RHD) VORKATALYTISCHE KONVERTER UND KATALYTISCHE KONVERTER TEILEDIAGRAMM")
-part-diagram-0015.webp "FERRARI FF (RHD) SCHALLDÄMPFER TEILEDIAGRAMM")
-part-diagram-0016.webp "FERRARI FF (RHD) GETRIEBEÖLSCHMIER- UND KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-0017.webp "FERRARI FF (RHD) SCHMIERSYSTEM: TANK TEILEDIAGRAMM")
-part-diagram-0018.webp "FERRARI FF (RHD) KÜHLUNG – WASSER-/ÖLPUMPE TEILEDIAGRAMM")
-part-diagram-0019.webp "FERRARI FF (RHD) KÜHLUNG – SAMMELBEHÄLTER UND ROHRE TEILEDIAGRAMM")
-part-diagram-0020.webp "FERRARI FF (RHD) KÜHLUNG – HEIZKÖRPER UND LUFTKANÄLE TEILEDIAGRAMM")
-part-diagram-0021.webp "FERRARI FF (RHD) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0022.webp "FERRARI FF (RHD) ÜBERTRAGUNGSROHR TEILEDIAGRAMM")
-part-diagram-0023.webp "FERRARI FF (RHD) KOMPLETTE PEDALBOARD-BAUGRUPPE TEILEDIAGRAMM")
-part-diagram-0024.webp "FERRARI FF (RHD) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0025.webp "FERRARI FF (RHD) GETRIEBE-REPARATURSATZ TEILEDIAGRAMM")
-part-diagram-0026.webp "FERRARI FF (RHD) PTU-SYSTEM TEILEDIAGRAMM")
-part-diagram-0027.webp "FERRARI FF (RHD) PTU-REPARATURSATZ TEILEDIAGRAMM")
-part-diagram-0028.webp "FERRARI FF (RHD) SERVOLENKUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-0029.webp "FERRARI FF (RHD) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0030.webp "FERRARI FF (RHD) VORDERRADBREMSSÄTTEL TEILEDIAGRAMM")
-part-diagram-0031.webp "FERRARI FF (RHD) HINTERE BREMSSÄTTEL TEILEDIAGRAMM")
-part-diagram-0032.webp "FERRARI FF (RHD) STEUERUNG DER FESTSTELLBREMSE TEILEDIAGRAMM")
-part-diagram-0033.webp "FERRARI FF (RHD) HYDRAULISCHES SERVOLENKUNGSKASTEN TEILEDIAGRAMM")
-part-diagram-0034.webp "FERRARI FF (RHD) LENKSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0035.webp "FERRARI FF (RHD) SERVOLENKPUMPE UND RESERVOIR TEILEDIAGRAMM")
-part-diagram-0036.webp "FERRARI FF (RHD) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0037.webp "FERRARI FF (RHD) VORDERRADAUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0038.webp "FERRARI FF (RHD) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0039.webp "FERRARI FF (RHD) HINTERE AUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0040.webp "FERRARI FF (RHD) RÄDER TEILEDIAGRAMM")
-part-diagram-0041.webp "FERRARI FF (RHD) REIFENDRUCKKONTROLLSYSTEM TEILEDIAGRAMM")
-part-diagram-0042.webp "FERRARI FF (RHD) FAHRZEUGHEBESYSTEM TEILEDIAGRAMM")
-part-diagram-0043.webp "FERRARI FF (RHD) BATTERIE TEILEDIAGRAMM")
-part-diagram-0044.webp "FERRARI FF (RHD) LICHTMASCHINE – ANLASSERMOTOR TEILEDIAGRAMM")
-part-diagram-0045.webp "FERRARI FF (RHD) AC-SYSTEM-KOMPRESSOR TEILEDIAGRAMM")
-part-diagram-0046.webp "FERRARI FF (RHD) AC-SYSTEM – WASSER UND FREON TEILEDIAGRAMM")
-part-diagram-0047.webp "FERRARI FF (RHD) VERDAMPFEREINHEIT TEILEDIAGRAMM")
-part-diagram-0048.webp "FERRARI FF (RHD) LUFTKANÄLE IM ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-0049.webp "FERRARI FF (RHD) MIT DEM FAHRZEUG GELIEFERTE WERKZEUGE UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0100.webp "FERRARI FF (RHD) KAROSSERIE – AUSSENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0101.webp "FERRARI FF (RHD) GEWÄCHSHAUS TEILEDIAGRAMM")
