0111 - VORDERER DECKEL UND ÖFFNUNGSMECHANISMUS

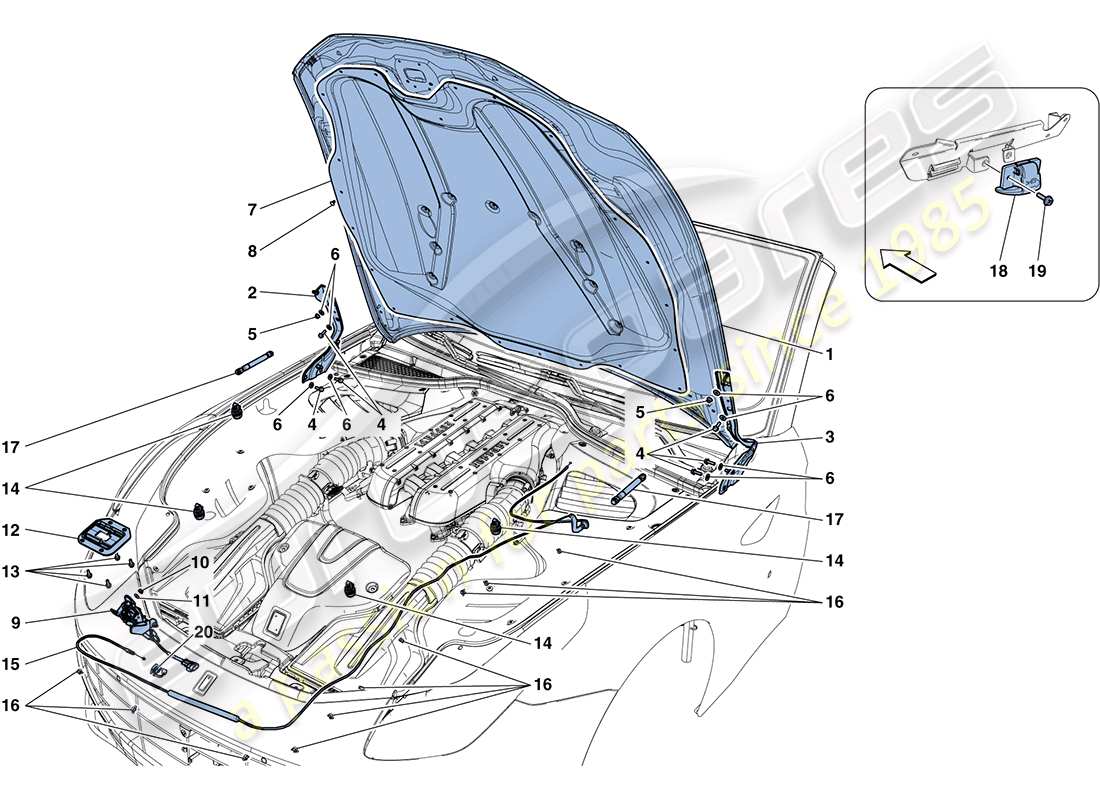

Ferrari FF (RHD) FRONT LID AND OPENING MECHANISM Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 83029711
Motorraumdeckel
aus £2.181,98
aus £2.181,98
# 002
MPN: 81675100
KOMPL. RECHTES SCHARNIER
aus £71,44
aus £71,44
# 003
MPN: 81675000
KOMPL. LINKES SCHARNIER
aus £71,44
aus £71,44
# 004
MPN: 16287124
SCHRAUBEN
-M8 X 20-
aus £0,77
aus £0,77
# 004
MPN: 16287224
SCHRAUBEN
-M8 X 25- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 16287124-
aus £0,50
aus £0,50
Dieses Teil ersetzt die Teilenummer 16287221
# 005
MPN: 14059311
NUSS
aus £0,53
aus £0,53
# 006
MPN: 12646724
Scheibe
aus £0,52
aus £0,52
Dieses Teil ersetzt die Teilenummer 12601571, die wir auf Lager haben - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 007
MPN: 82210300
UNTERDECKEL-ISOLIERUNG
aus £274,77
aus £274,77
# 008
MPN: 14591687
VERSCHLUSSTASTE
aus £0,26
aus £0,26
Dieses Teil ersetzt die Teilenummer 69767700 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 009
MPN: 83752200
DECKEL
aus £90,64
aus £90,64
# 010
MPN: 13046112
NUSS
aus £0,53
aus £0,53
# 010
MPN: 14059211
NUSS
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 13046112-
aus £0,53
aus £0,53
# 011
MPN: 12647601
Scheibe
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 12647878-
aus £0,47
aus £0,47
# 011
MPN: 12647878
Scheibe
aus £1,92
aus £1,92
# 012
MPN: 80246800
SCHLIEßPLATTE
aus £17,33
aus £17,33
# 013
MPN: 81923100
SCHRAUBEN
-M6 X 18-
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 16297034
# 014
MPN: 67161800
STOSSDÄMPFER
aus £21,17
aus £21,17
Dieses Teil ersetzt die Teilenummer 69773300
# 015
MPN: 82322400
BOWDENZUG ZUR LÖSUNG DES DECKELS
-Nicht für GD- -Anwendbar bis Ass. Nr. 108015- -Gültig bis zur Erschöpfung-
aus £37,59
aus £37,59
# 015
MPN: 83994200
BOWDENZUG ZUR LÖSUNG DES DECKELS
-Gilt für GD- -Gilt bis zur Erschöpfung-
Ersetzung
Ersetzung
# 015
MPN: 85045900
BOWDENZUG ZUR LÖSUNG DES DECKELS
-Nicht für GD- -Gültig ab Ass. Nr. 108016- – Anwendbar nach Erschöpfung von 82322400-
aus £40,14
aus £40,14
# 015
MPN: 85046000
BOWDENZUG ZUR LÖSUNG DES DECKELS
-Anwendbar für GD- -Anwendbar nach Erschöpfung von 83994200-
aus £40,86
aus £40,86
Dieses Teil ersetzt die Teilenummer 83994200
# 016
MPN: 14569480
CLIP
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 81580800
# 017
MPN: 69767900
GASSTRÜTTE
aus £18,87
aus £18,87
# 018
MPN: 67003800
MOTORRAUM-DECKELGRIFF
aus £24,46
aus £24,46
# 019
MPN: 65366700
SCHRAUBEN
-M5 X 12- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 85692200-
aus £0,69
aus £0,69
# 019
MPN: 85692200
SCHRAUBEN
-M5 X 12-
aus £0,47
aus £0,47
# 020
MPN: 69708300
CLIP
aus £0,77
aus £0,77
