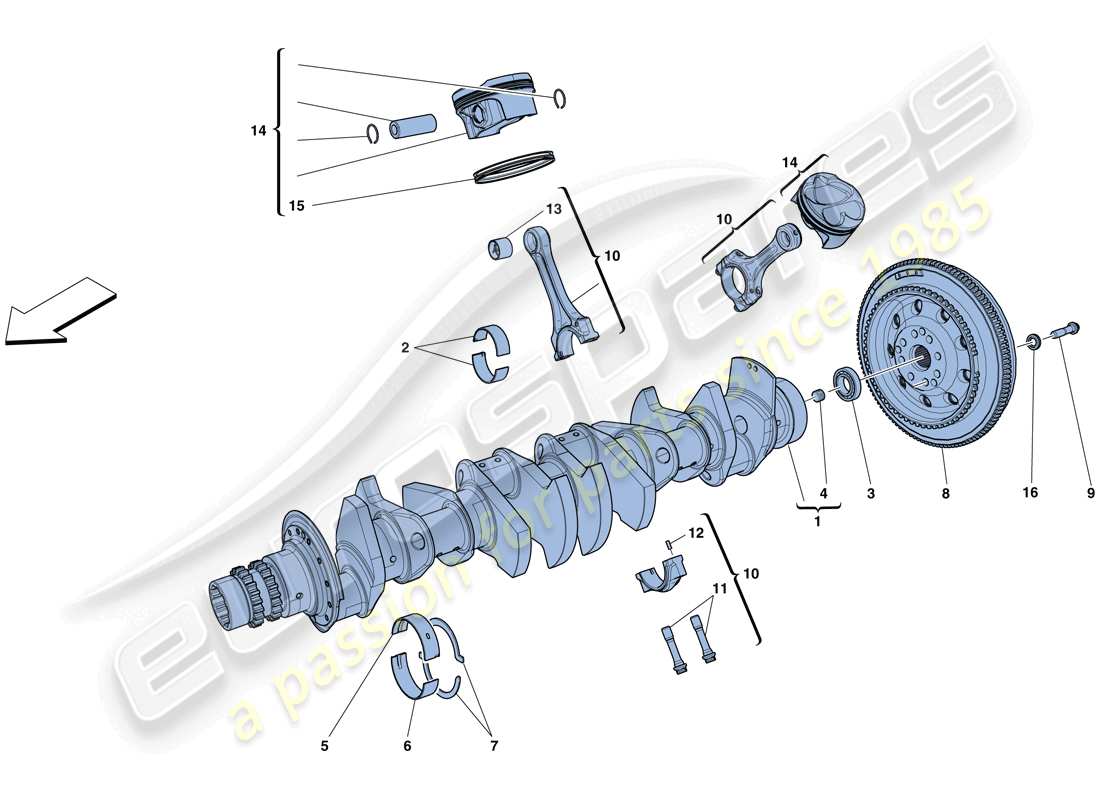

0002 - Kurbelwelle – Pleuel und Kolben
Ferrari GTC4 Lusso (RHD) CRANKSHAFT - CONNECTING RODS AND PISTONS Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 314108
Kurbelwelle
aus £1.830,03
aus £1.830,03
# 002
MPN: 261718
PLEUELHALBLAGER
-Rot- -Bleifrei-
aus £10,03
aus £10,03
# 002
MPN: 261719
PLEUELHALBLAGER
-Blau- -Bleifrei-
aus £10,03
aus £10,03
# 002
MPN: 261720
PLEUELHALBLAGER
-Schwarz- -Bleifrei-
aus £10,03
aus £10,03
Dieses Teil ersetzt die Teilenummer 244418
# 003
MPN: 103877
LAGER
aus £15,20
aus £15,20
Dieses Teil ersetzt die Teilenummer 24940440
# 004
MPN: 176396
GEWINDESTECKER
aus £2,75
aus £2,75
# 005
MPN: 271028
OBERES HALBLAGER
-Blau- -Bleifrei-
aus £17,90
aus £17,90
# 005
MPN: 271029
OBERES HALBLAGER
-Gelb- -Bleifrei-
aus £20,34
aus £20,34
# 005
MPN: 271030
OBERES HALBLAGER
-Grün- -Bleifrei-
aus £19,55
aus £19,55
# 006
MPN: 271023
UNTERES HALBLAGER
-Blau- -Bleifrei-
aus £17,83
aus £17,83
# 006
MPN: 271024
UNTERES HALBLAGER
-Gelb- -Bleifrei-
aus £20,23
aus £20,23
# 006
MPN: 271025
UNTERES HALBLAGER
-Grün- -Bleifrei-
aus £19,44
aus £19,44
# 007
MPN: 261727
KURBELWELLENLAGERSCHEIBE
-Bleifrei-
aus £5,69
aus £5,69
# 008
MPN: 281741
MOTORSCHWUNGRAD
aus £847,77
aus £847,77
Dieses Teil ersetzt die Teilenummer 259578 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 009
MPN: 229907
BEFESTIGUNGSSCHRAUBE
-M10 X 1.25 X 41.5-
aus £4,84
aus £4,84
# 010
MPN: 267273
KOMPL. PLEUELSTANGE UND KAPPE
aus £384,97
aus £384,97
# 011
MPN: 254806
PLEUEL-BEFESTIGUNGSSCHRAUBE
aus £16,99
aus £16,99
# 012
MPN: 224608
AUSRICHTUNGSSTIFT
aus £1,91
aus £1,91
# 013
MPN: 234871
BUCHSE
aus £9,65
aus £9,65
# 014
MPN: 336105
RECHTER ZYLINDERBANKKOLBEN KOMPLETT MIT RINGEN
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 341501-
aus £294,93
aus £294,93
# 014
MPN: 336106
LINKER ZYLINDERBANKKOLBEN KOMPLETT MIT RINGEN
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 341502-
aus £294,93
aus £294,93
# 014
MPN: 341501
RECHTER ZYLINDERBANKKOLBEN KOMPLETT MIT RINGEN
aus £298,67
aus £298,67
# 014
MPN: 341502
LINKER ZYLINDERBANKKOLBEN KOMPLETT MIT RINGEN
aus £298,67
aus £298,67
# 015
MPN: 287944
KOMPL. KOLBENRINGSATZ
-Anwendbar nach Erschöpfung von 338894-
aus £93,19
aus £93,19
Dieses Teil ersetzt die Teilenummer 338894
# 015
MPN: 338894
KOMPL. KOLBENRINGSATZ
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 016
MPN: 282966
Dichtung
aus £2,35
aus £2,35
