0012 - Ansaugkrümmer

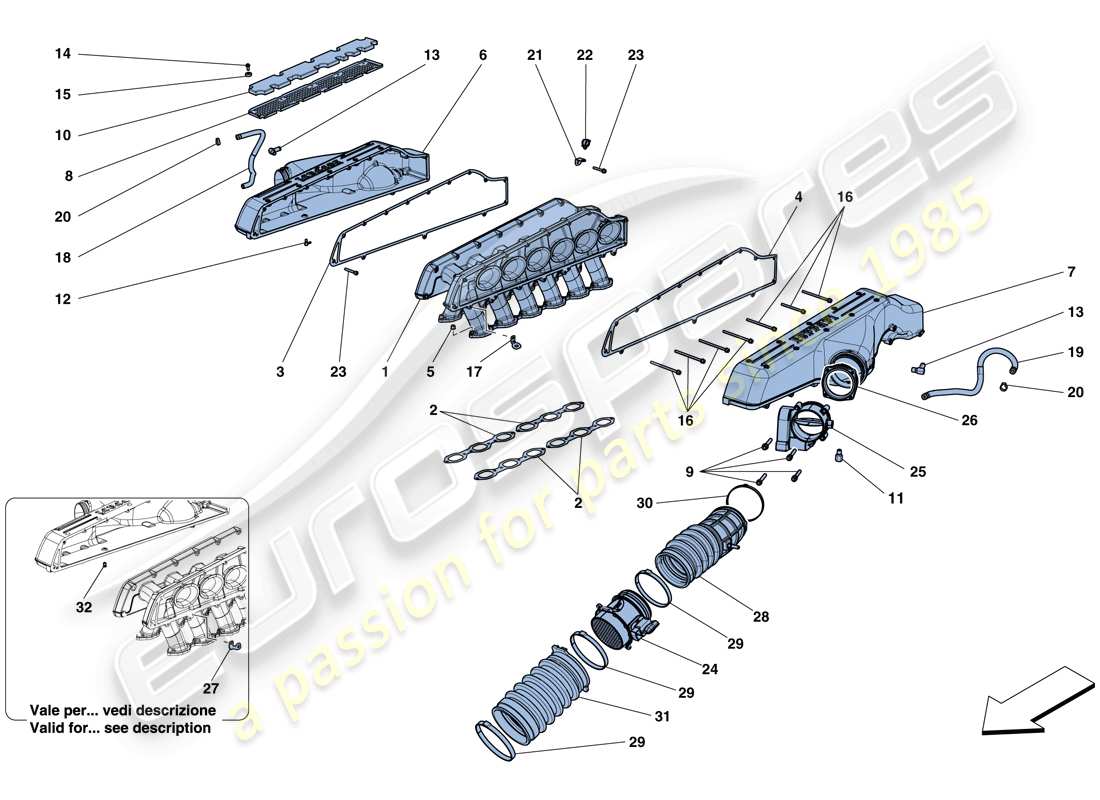

Ferrari GTC4 Lusso (RHD) INTAKE MANIFOLD Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 314457
KOMPL. Ansaugkrümmer
aus £2.715,84
aus £2.715,84

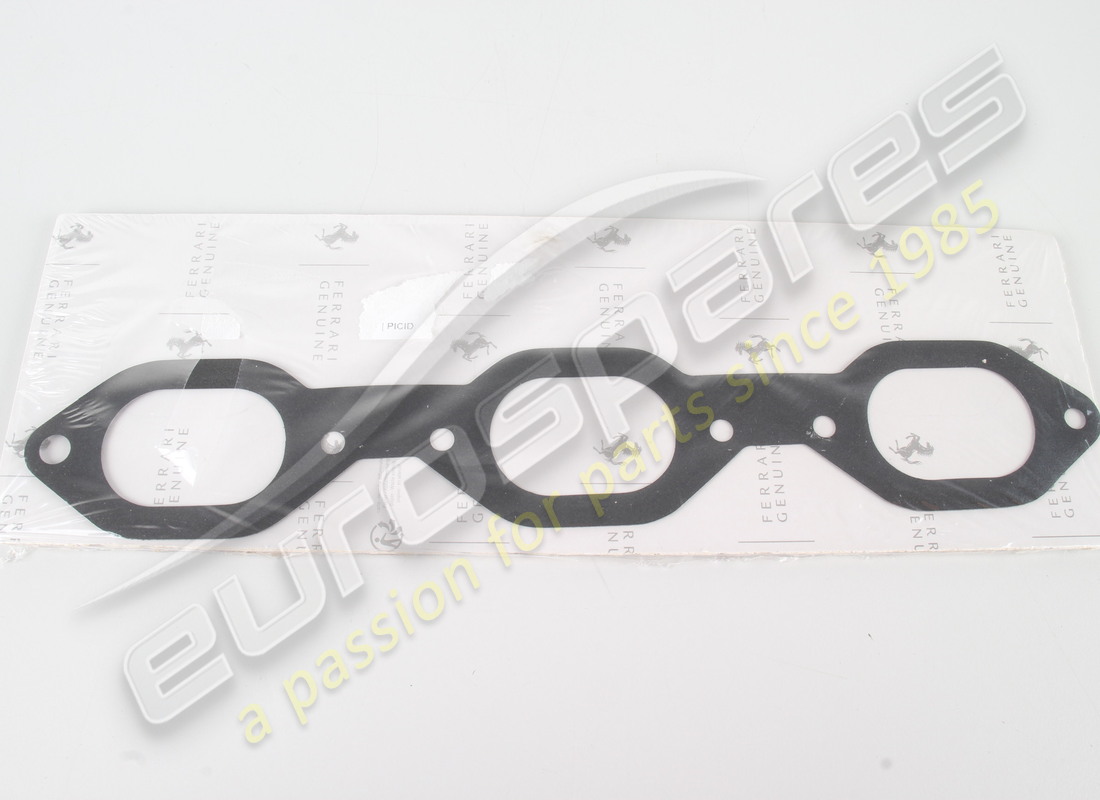

# 002
MPN: 318409
Dichtung
-Im Lieferumfang ist auch ein Motordichtsatz enthalten-
aus £141,36
aus £141,36
Dieses Teil ersetzt die Teilenummer 259680
# 003
MPN: 317648
RECHTE DICHTUNG
-Im Lieferumfang ist auch ein Motordichtsatz enthalten-
aus £38,26
aus £38,26
Dieses Teil ersetzt die Teilenummer 276948
# 004
MPN: 317649
Linke Dichtung
-Im Lieferumfang ist auch ein Motordichtsatz enthalten-
aus £38,26
aus £38,26
Dieses Teil ersetzt die Teilenummer 276946
# 005
MPN: 228265
NUSS
aus £0,47
aus £0,47
# 006
MPN: 276950
RH-EINSAUGPLENUM
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 006
MPN: 815966
RH-EINSAUGPLENUM
-Anwendbar nach Erschöpfung von 276950-
aus £965,08
aus £965,08
Dieses Teil ersetzt die Teilenummer 276950
# 007
MPN: 276952
LINKER ANSAUGPLENUM
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 007
MPN: 815967
LINKER ANSAUGPLENUM
-Anwendbar nach Erschöpfung von 276952-
aus £965,08
aus £965,08
Dieses Teil ersetzt die Teilenummer 276952
# 008
MPN: 257849
KOMPL. RECHTER LINER-HALTERAHMEN
aus £222,71
aus £222,71
# 008
MPN: 257850
KOMPL. LINKER LINER-HALTERAHMEN
aus £222,71
aus £222,71
# 009
MPN: 231624
SCHRAUBEN
-M6 X 45-
aus £0,47
aus £0,47
# 010
MPN: 257851
GUMMI-FUTTER
aus £22,28
aus £22,28
# 011
MPN: 268877
VERBINDER
aus £37,12
aus £37,12
# 012
MPN: 268875
VERBINDER
-Nicht für USA, CDN, USA LIGHT-
aus £20,61
aus £20,61
# 013
MPN: 291079
VERBINDER
aus £133,61
aus £133,61
Dieses Teil ersetzt die Teilenummer 287234
# 014
MPN: 287120
SCHRAUBEN
-M6 X 14 X 1-
aus £25,69
aus £25,69
Dieses Teil ersetzt die Teilenummer 259328
# 015
MPN: 216292
Dichtung
-Im Lieferumfang ist auch ein Motordichtsatz enthalten-
aus £2,12
aus £2,12
# 016
MPN: 14300424
SCHRAUBEN
-M6 X 95- -Befestigung der Plenums im unteren Bereich- -Anwendbar für USA, CDN, USA LIGHT-
Ersetzung
Ersetzung
# 016
MPN: 14300434
SCHRAUBEN
-M6 X 95- -Plenumbefestigung im unteren Bereich- -Nicht für USA, CDN, USA LIGHT-
aus £1,37
aus £1,37
Dieses Teil ersetzt die Teilenummer 14300424
# 016
MPN: 14300524
SCHRAUBEN
-M6 X 75- -Untere hintere Befestigung für das linke Plenum im Bereich unter der Pumpe- -Anwendbar für USA, CDN, USA LIGHT-
aus £0,96
aus £0,96
# 016
MPN: 14300534
SCHRAUBEN
-M6 X 75- -Untere hintere Befestigung für das linke Plenum im Bereich unter der Pumpe- -Nicht für USA, CDN, USA LIGHT-
aus £1,49
aus £1,49
Dieses Teil ersetzt die Teilenummer 14300524
# 016
MPN: 14303824
SCHRAUBEN
-M6 X 60- -Befestigung des Plenums im Bereich unter der RH-Pumpe- -Anwendbar für USA, CDN, USA LIGHT-
aus £1,16
aus £1,16
Dieses Teil ersetzt die Teilenummer 224997
# 016
MPN: 14303834
SCHRAUBEN
-M6 X 60- -Befestigung des Plenums im Bereich unter der RH-Pumpe- -Nicht für USA, CDN, USA LIGHT-
aus £0,82
aus £0,82
# 016
MPN: 155304
SCHRAUBEN
-M6 X 85- -Befestigung des Plenums im Bereich unter der RH-Pumpe- -Anwendbar für USA, CDN, USA LIGHT-
aus £0,70
aus £0,70
# 016
MPN: 278351
SCHRAUBEN
-M6 X 85- -Befestigung des Plenums im Bereich unter der RH-Pumpe- -Nicht für USA, CDN, USA LIGHT-
aus £3,71
aus £3,71
Dieses Teil ersetzt die Teilenummer 155304
# 016
MPN: 285568
SCHRAUBEN
-M6 X 40 X 1- -Plenum am Verteiler befestigen-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 270936
# 017
MPN: 262736
Halterung
aus £5,12
aus £5,12
# 018
MPN: 276166
RH SPÜLROHR
aus £90,93
aus £90,93
# 019
MPN: 276167
Linkes Spülrohr
aus £90,93
aus £90,93
# 020
MPN: 13434670
KRAGEN
aus £0,47
aus £0,47
# 021
MPN: 261374
Halterung
aus £123,72
aus £123,72
# 022
MPN: 247440
CLIP
aus £0,47
aus £0,47
# 023
MPN: 233600
SCHRAUBEN
aus £0,47
aus £0,47
# 024
MPN: 245028
LUFTMASSENMESSER
aus £205,50
aus £205,50
# 025
MPN: 179912
Drosselklappengehäuse
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 331005-
aus £315,29
aus £315,29
# 025
MPN: 331005
Drosselklappengehäuse
aus £220,48
aus £220,48
# 026
MPN: 240262
SHIM
aus £59,85
aus £59,85
Dieses Teil ersetzt die Teilenummer 195206, die wir auf Lager haben
# 027
MPN: 285240
Halterung
-Gilt für EU GS, AUS, UK- -Gilt ab Motornummer 370176-
aus £7,41
aus £7,41
# 027
MPN: 285240
Halterung
-Anwendbar für USA, CDN, USA LIGHT-
aus £7,41
aus £7,41
# 028
MPN: 269866
RECHTES VERBINDUNGSROHR
-Nicht für EU GS, AUS, USA, CDN, UK, USA LIGHT-
aus £46,96
aus £46,96
# 028
MPN: 269866
RECHTES VERBINDUNGSROHR
-Gilt für EU GS, AUS, UK- -Gilt bis Motornummer 370175-
aus £46,96
aus £46,96
# 028
MPN: 269867
Linkes Verbindungsrohr
-Nicht für EU GS, AUS, USA, CDN, UK, USA LIGHT-
aus £46,96
aus £46,96
# 028
MPN: 269867
Linkes Verbindungsrohr
-Gilt für EU GS, AUS, UK- -Gilt bis Motornummer 370175-
aus £46,96
aus £46,96
# 028
MPN: 282233
RECHTE HÜLSE
-Gilt für EU GS, AUS, UK- -Gilt ab Motornummer 370176-
aus £69,18
aus £69,18
# 028
MPN: 282233
RECHTE HÜLSE
-Anwendbar für USA, CDN, USA LIGHT-
aus £69,18
aus £69,18
# 028
MPN: 282234
LINKE ÄRMEL
-Gilt für EU GS, AUS, UK- -Gilt ab Motornummer 370176-
aus £69,18
aus £69,18
# 028
MPN: 282234
LINKE ÄRMEL
-Anwendbar für USA, CDN, USA LIGHT-
aus £69,18
aus £69,18
# 029
MPN: 190151
RINGKLEMME
aus £1,95
aus £1,95
Dieses Teil ersetzt die Teilenummer 204436
# 030
MPN: 180046
RINGKLEMME
aus £1,31
aus £1,31
# 031
MPN: 266404
VERBINDUNGSROHR
aus £33,20
aus £33,20
# 032
MPN: 219786
GEWINDESTECKER
-Gilt für EU GS, AUS, UK- -Gilt ab Motornummer 370176-
aus £8,24
aus £8,24
# 032
MPN: 219786
GEWINDESTECKER
-Anwendbar für USA, CDN, USA LIGHT-
aus £8,24
aus £8,24
-part-diagram-0013.webp "FERRARI GTC4 LUSSO (RHD) LUFTEINLASS TEILEDIAGRAMM")
-part-diagram-0014.webp "FERRARI GTC4 LUSSO (RHD) VORKATALYTISCHE KONVERTER UND KATALYTISCHE KONVERTER TEILEDIAGRAMM")
-part-diagram-0015.webp "FERRARI GTC4 LUSSO (RHD) SCHALLDÄMPFER TEILEDIAGRAMM")
-part-diagram-0016.webp "FERRARI GTC4 LUSSO (RHD) GETRIEBEÖLSCHMIER- UND KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-0017.webp "FERRARI GTC4 LUSSO (RHD) SCHMIERSYSTEM: TANK TEILEDIAGRAMM")
-part-diagram-0018.webp "FERRARI GTC4 LUSSO (RHD) KÜHLUNG – WASSER-/ÖLPUMPE TEILEDIAGRAMM")
-part-diagram-0019.webp "FERRARI GTC4 LUSSO (RHD) KÜHLUNG – SAMMELBEHÄLTER UND ROHRE TEILEDIAGRAMM")
-part-diagram-0020.webp "FERRARI GTC4 LUSSO (RHD) KÜHLUNG – HEIZKÖRPER UND LUFTKANÄLE TEILEDIAGRAMM")
-part-diagram-0021.webp "FERRARI GTC4 LUSSO (RHD) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0022.webp "FERRARI GTC4 LUSSO (RHD) ÜBERTRAGUNGSROHR TEILEDIAGRAMM")
-part-diagram-0023.webp "FERRARI GTC4 LUSSO (RHD) KOMPLETTE PEDALBOARD-BAUGRUPPE TEILEDIAGRAMM")
-part-diagram-0024.webp "FERRARI GTC4 LUSSO (RHD) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0025.webp "FERRARI GTC4 LUSSO (RHD) PTU-SYSTEM TEILEDIAGRAMM")
-part-diagram-0026.webp "FERRARI GTC4 LUSSO (RHD) PTU-REPARATURSATZ TEILEDIAGRAMM")
-part-diagram-0027.webp "FERRARI GTC4 LUSSO (RHD) SERVOBREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0028.webp "FERRARI GTC4 LUSSO (RHD) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0029.webp "FERRARI GTC4 LUSSO (RHD) VORDERRADBREMSSÄTTEL TEILEDIAGRAMM")
-part-diagram-0030.webp "FERRARI GTC4 LUSSO (RHD) HINTERE BREMSSÄTTEL TEILEDIAGRAMM")
-part-diagram-0031.webp "FERRARI GTC4 LUSSO (RHD) STEUERUNG DER FESTSTELLBREMSE TEILEDIAGRAMM")
-part-diagram-0032.webp "FERRARI GTC4 LUSSO (RHD) HYDRAULISCHES SERVOLENKUNGSKASTEN TEILEDIAGRAMM")
-part-diagram-0033.webp "FERRARI GTC4 LUSSO (RHD) LENKSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0034.webp "FERRARI GTC4 LUSSO (RHD) SERVOLENKPUMPE UND RESERVOIR TEILEDIAGRAMM")
-part-diagram-0035.webp "FERRARI GTC4 LUSSO (RHD) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0036.webp "FERRARI GTC4 LUSSO (RHD) VORDERRADAUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0037.webp "FERRARI GTC4 LUSSO (RHD) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0038.webp "FERRARI GTC4 LUSSO (RHD) HINTERE AUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0039.webp "FERRARI GTC4 LUSSO (RHD) RÄDER TEILEDIAGRAMM")
-part-diagram-0040.webp "FERRARI GTC4 LUSSO (RHD) FAHRZEUGHEBESYSTEM TEILEDIAGRAMM")
-part-diagram-0041.webp "FERRARI GTC4 LUSSO (RHD) BATTERIE TEILEDIAGRAMM")
-part-diagram-0042.webp "FERRARI GTC4 LUSSO (RHD) LICHTMASCHINE – ANLASSERMOTOR TEILEDIAGRAMM")
-part-diagram-0043.webp "FERRARI GTC4 LUSSO (RHD) AC-SYSTEM-KOMPRESSOR TEILEDIAGRAMM")
-part-diagram-0044.webp "FERRARI GTC4 LUSSO (RHD) AC-SYSTEM – WASSER UND FREON TEILEDIAGRAMM")
-part-diagram-0045.webp "FERRARI GTC4 LUSSO (RHD) VERDAMPFEREINHEIT TEILEDIAGRAMM")
-part-diagram-0046.webp "FERRARI GTC4 LUSSO (RHD) LUFTKANÄLE IM ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-0047.webp "FERRARI GTC4 LUSSO (RHD) MIT DEM FAHRZEUG GELIEFERTE WERKZEUGE UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0100.webp "FERRARI GTC4 LUSSO (RHD) KAROSSERIE – AUSSENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0101.webp "FERRARI GTC4 LUSSO (RHD) GEWÄCHSHAUS TEILEDIAGRAMM")
-part-diagram-0102.webp "FERRARI GTC4 LUSSO (RHD) STRUKTUREN UND ELEMENTE, VORNE DES FAHRZEUGS TEILEDIAGRAMM")
-part-diagram-0103.webp "FERRARI GTC4 LUSSO (RHD) STRUKTUREN UND ELEMENTE, FAHRZEUGZENTRUM TEILEDIAGRAMM")
-part-diagram-0104.webp "FERRARI GTC4 LUSSO (RHD) STRUKTUREN UND ELEMENTE, RÜCKSEITE DES FAHRZEUGS TEILEDIAGRAMM")
-part-diagram-0105.webp "FERRARI GTC4 LUSSO (RHD) FERTIGSTELLUNG DES FAHRGESTELLS TEILEDIAGRAMM")
-part-diagram-0106.webp "FERRARI GTC4 LUSSO (RHD) FLACHER UNTERBODEN UND RADHÄUSER TEILEDIAGRAMM")
-part-diagram-0107.webp "FERRARI GTC4 LUSSO (RHD) ISOLIERUNG TEILEDIAGRAMM")
-part-diagram-0108.webp "FERRARI GTC4 LUSSO (RHD) PASSAGIERRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0109.webp "FERRARI GTC4 LUSSO (RHD) GEPÄCKRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0110.webp "FERRARI GTC4 LUSSO (RHD) DACHHIMMELVERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0111.webp "FERRARI GTC4 LUSSO (RHD) VORDERER DECKEL UND ÖFFNUNGSMECHANISMUS TEILEDIAGRAMM")
-part-diagram-0112.webp "FERRARI GTC4 LUSSO (RHD) HECKDECKEL UND ÖFFNUNGSMECHANISMUS TEILEDIAGRAMM")
-part-diagram-0113.webp "FERRARI GTC4 LUSSO (RHD) KRAFTSTOFFEINFÜLLKLAPPE UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-0114.webp "FERRARI GTC4 LUSSO (RHD) TÜREN – UNTERKONSTRUKTION UND VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0115.webp "FERRARI GTC4 LUSSO (RHD) TÜREN – ÖFFNUNGSMECHANISMEN UND SCHARNIERE TEILEDIAGRAMM")
-part-diagram-0116.webp "FERRARI GTC4 LUSSO (RHD) TÜREN – ELEKTRISCHE FENSTERHEBER UND RÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-0117.webp "FERRARI GTC4 LUSSO (RHD) FRONTSTOßSTANGE TEILEDIAGRAMM")
-part-diagram-0118.webp "FERRARI GTC4 LUSSO (RHD) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-0119.webp "FERRARI GTC4 LUSSO (RHD) BILDSCHIRME, FENSTER UND DICHTUNGEN TEILEDIAGRAMM")
-part-diagram-0120.webp "FERRARI GTC4 LUSSO (RHD) VORDERSITZ – SICHERHEITSGURTE, FÜHRUNGEN UND EINSTELLUNG TEILEDIAGRAMM")
-part-diagram-0121.webp "FERRARI GTC4 LUSSO (RHD) VORDERSITZ – VERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0122.webp "FERRARI GTC4 LUSSO (RHD) RÜCKSITZ – SICHERHEITSGURTE – INNENAUSSTATTUNG TEILEDIAGRAMM")
-part-diagram-0123.webp "FERRARI GTC4 LUSSO (RHD) TUNNEL - UNTERSTRUKTUR UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0124.webp "FERRARI GTC4 LUSSO (RHD) ARMATURENBRETT – UNTERKONSTRUKTION TEILEDIAGRAMM")
-part-diagram-0125.webp "FERRARI GTC4 LUSSO (RHD) ARMATURENBRETT – AUSSTATTUNG TEILEDIAGRAMM")
-part-diagram-0126.webp "FERRARI GTC4 LUSSO (RHD) HANDSCHUHFACH TEILEDIAGRAMM")
-part-diagram-0127.webp "FERRARI GTC4 LUSSO (RHD) AIRBAGS TEILEDIAGRAMM")
-part-diagram-0128.webp "FERRARI GTC4 LUSSO (RHD) ARMATURENBRETT UND TUNNELINSTRUMENTE TEILEDIAGRAMM")
-part-diagram-0129.webp "FERRARI GTC4 LUSSO (RHD) SCHEINWERFER UND RÜCKLICHTER TEILEDIAGRAMM")
-part-diagram-0130.webp "FERRARI GTC4 LUSSO (RHD) SCHILDE – EXTERNE VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0131.webp "FERRARI GTC4 LUSSO (RHD) SCHEIBENWISCHER, SCHEIBE UND HUPEN TEILEDIAGRAMM")
-part-diagram-0132.webp "FERRARI GTC4 LUSSO (RHD) HAUPTKABELSTRÄGE TEILEDIAGRAMM")
-part-diagram-0133.webp "FERRARI GTC4 LUSSO (RHD) VERSCHIEDENE BEFESTIGUNGEN FÜR DAS ELEKTRISCHE SYSTEM TEILEDIAGRAMM")
-part-diagram-0134.webp "FERRARI GTC4 LUSSO (RHD) ELEKTRONISCHES MANAGEMENT (AUFHÄNGUNG) TEILEDIAGRAMM")
-part-diagram-0135.webp "FERRARI GTC4 LUSSO (RHD) FAHRZEUG-ECUS TEILEDIAGRAMM")
-part-diagram-0136.webp "FERRARI GTC4 LUSSO (RHD) DIEBSTAHLSICHERUNG TEILEDIAGRAMM")
-part-diagram-0137.webp "FERRARI GTC4 LUSSO (RHD) INFOTAINMENT-SYSTEM TEILEDIAGRAMM")
-part-diagram-0138.webp "FERRARI GTC4 LUSSO (RHD) AUDIO-LAUTSPRECHERSYSTEM TEILEDIAGRAMM")
-part-diagram-0139.webp "FERRARI GTC4 LUSSO (RHD) KLEBEETIKETTEN UND PLAQUES TEILEDIAGRAMM")
-part-diagram-0999.webp "FERRARI GTC4 LUSSO (RHD) FARBCODES TEILEDIAGRAMM")
-part-diagram-0000.webp "FERRARI GTC4 LUSSO (RHD) ERSATZ-MONTAGEEINHEITEN TEILEDIAGRAMM")
-part-diagram-0001.webp "FERRARI GTC4 LUSSO (RHD) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0002.webp "FERRARI GTC4 LUSSO (RHD) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-0003.webp "FERRARI GTC4 LUSSO (RHD) RECHTER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0004.webp "FERRARI GTC4 LUSSO (RHD) LINKER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0005.webp "FERRARI GTC4 LUSSO (RHD) ZEITSTEUERUNGSSYSTEM – STÖßEL TEILEDIAGRAMM")
-part-diagram-0006.webp "FERRARI GTC4 LUSSO (RHD) TIMINGSYSTEM - ANTRIEB TEILEDIAGRAMM")
-part-diagram-0007.webp "FERRARI GTC4 LUSSO (RHD) EINSPRITZUNG – ZÜNDSYSTEM TEILEDIAGRAMM")
-part-diagram-0008.webp "FERRARI GTC4 LUSSO (RHD) SEKUNDÄRLUFTSYSTEM TEILEDIAGRAMM")
-part-diagram-0009.webp "FERRARI GTC4 LUSSO (RHD) KRAFTSTOFFSYSTEMPUMPEN UND ROHRE TEILEDIAGRAMM")
-part-diagram-0010.webp "FERRARI GTC4 LUSSO (RHD) KRAFTSTOFFTANK UND EINFÜLLHALS TEILEDIAGRAMM")
-part-diagram-0011.webp "FERRARI GTC4 LUSSO (RHD) KONTROLLSYSTEM FÜR VERDAMPFUNGSEMISSIONEN TEILEDIAGRAMM")
