0009 - KRAFTSTOFFSYSTEMPUMPEN UND ROHRE

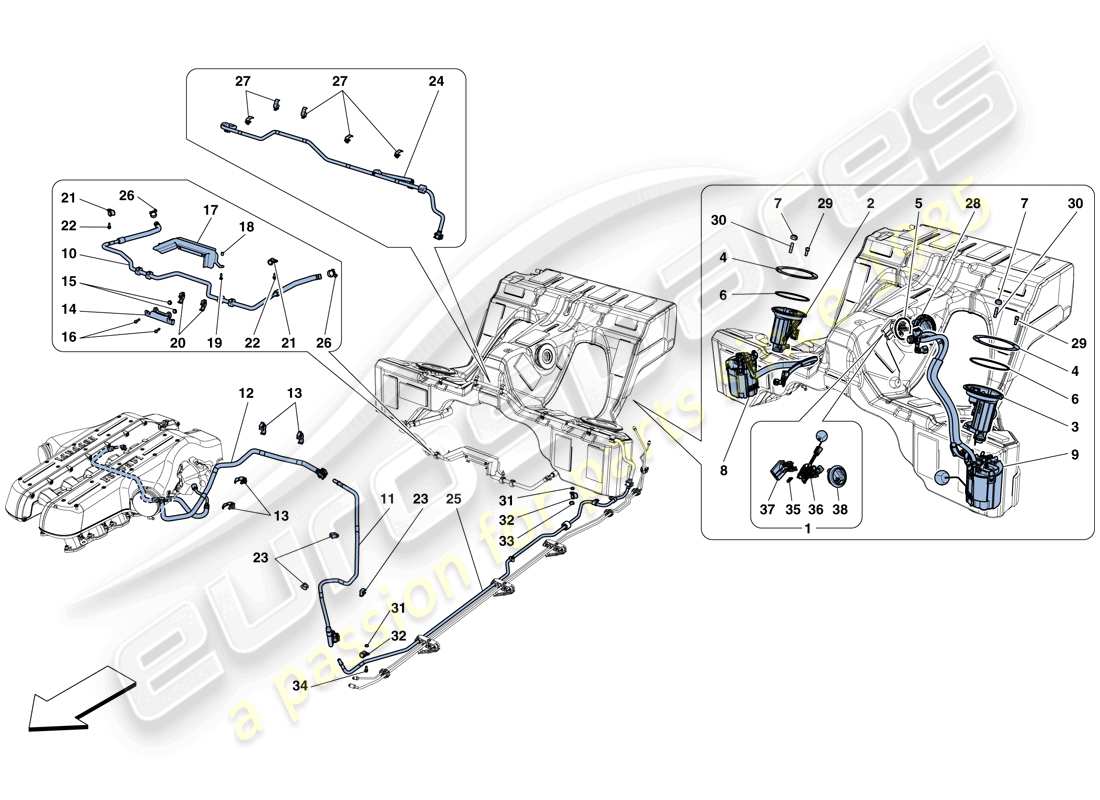

Ferrari GTC4 Lusso (USA) FUEL SYSTEM PUMPS AND PIPES Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 273540
KOMPL. NEIGUNGSSENSOR
-Nach Erschöpfung Einzelteile bestellen- -Gilt bis zur Erschöpfung-
aus £901,23
aus £901,23
# 002
MPN: 282784
RH-KRAFTSTOFFPUMPENFILTER
aus £199,45
aus £199,45
Dieses Teil ersetzt die Teilenummer 253600, die wir auf Lager haben - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 003
MPN: 282785
Linker Kraftstoffpumpenfilter
aus £318,68
aus £318,68
Dieses Teil ersetzt die Teilenummer 253597 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 004
MPN: 275998
BEFESTIGUNGSRING
aus £22,74
aus £22,74
# 005
MPN: 239413
O-RING
aus £2,75
aus £2,75
# 006
MPN: 239412
O-RING
aus £6,15
aus £6,15
# 007
MPN: 14040514
NUSS
aus £0,47
aus £0,47
# 008
MPN: 272086
KOMPL. BENZINPUMPE
aus £544,20
aus £544,20
Dieses Teil ersetzt die Teilenummer 270128 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 009
MPN: 272087
KOMPL. BENZINPUMPE
aus £466,81
aus £466,81
# 010
MPN: 272859
UNTERES VERBINDUNGSROHR
-Anwendbar bis Ass. Nr. 138753-
aus £116,96
aus £116,96
# 010
MPN: 336395
UNTERES VERBINDUNGSROHR
-Anwendbar ab Ass. Nr. 138754-
aus £110,67
aus £110,67
# 011
MPN: 290293
KRAFTSTOFFFÖRDERLEITUNG, VORDERER ABSCHNITT
aus £26,77
aus £26,77
Dieses Teil ersetzt die Teilenummer 271935 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 012
MPN: 289212
NIEDERDRUCK-KRAFTSTOFFLEITUNG
aus £251,69
aus £251,69
Dieses Teil ersetzt die Teilenummer 272004
# 013
MPN: 204777
CLIP
aus £0,47
aus £0,47
# 014
MPN: 270767
UNTERES ROHRSCHUTZ
aus £10,60
aus £10,60
# 015
MPN: 14622387
DECKEL
aus £1,63
aus £1,63
# 016
MPN: 85692400
SCHRAUBEN
-M5 X 20-
aus £0,53
aus £0,53
# 017
MPN: 270768
UNTERES ROHR-HITZESCHILD
aus £7,74
aus £7,74
# 018
MPN: 14040514
NUSS
aus £0,47
aus £0,47
# 019
MPN: 85692400
SCHRAUBEN
-M5 X 20-
aus £0,53
aus £0,53
# 020
MPN: 257886
RAYMOND-CLIP
aus £0,47
aus £0,47
# 021
MPN: 10441490
Halterung
aus £0,47
aus £0,47
# 022
MPN: 11568027
SCHRAUBEN
-M6 X 18-
aus £0,80
aus £0,80
# 023
MPN: 235682
CLIP
aus £0,47
aus £0,47
# 024
MPN: 285160
KRAFTSTOFFFÖRDERLEITUNG, HINTERER ABSCHNITT
aus £90,73
aus £90,73
Dieses Teil ersetzt die Teilenummer 270945 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 025
MPN: 271937
KRAFTSTOFFFÖRDERLEITUNG, MITTLERER ABSCHNITT
aus £18,73
aus £18,73
# 026
MPN: 281598
KRAGEN
aus £1,63
aus £1,63
# 027
MPN: 177553
RINGKLEMME
aus £0,47
aus £0,47
# 028
MPN: 276001
BEFESTIGUNGSRING FÜR FÜLLSTANDSSENSOR
aus £90,31
aus £90,31
# 029
MPN: 256323
SCHRAUBEN
aus £0,47
aus £0,47
# 030
MPN: 11001124
STEHBOLZEN
aus £39,16
aus £39,16
Dieses Teil ersetzt die Teilenummer 11001324
# 031
MPN: 13604015
SHIM
aus £0,47
aus £0,47
# 032
MPN: 10441290
HALTERUNG MIT HÜLSE
-D. 10-
aus £0,47
aus £0,47
# 033
MPN: 14040614
NUSS
aus £0,47
aus £0,47
# 034
MPN: 231619
SCHRAUBEN
-M6 X 22-
aus £0,47
aus £0,47
# 035
MPN: 238688
VERBINDER
aus £29,88
aus £29,88
# 036
MPN: 253598
KRAFTSTOFFSTANDSENSOR
aus £74,13
aus £74,13
# 037
MPN: 254311
ECKENADAPTER
aus £3,27
aus £3,27
# 038
MPN: 273479
MONTAGE DES KRAFTSTOFFFÜLLSTANDSENSORS
aus £37,06
aus £37,06
