Eurospares-part-diagram-0036.webp)

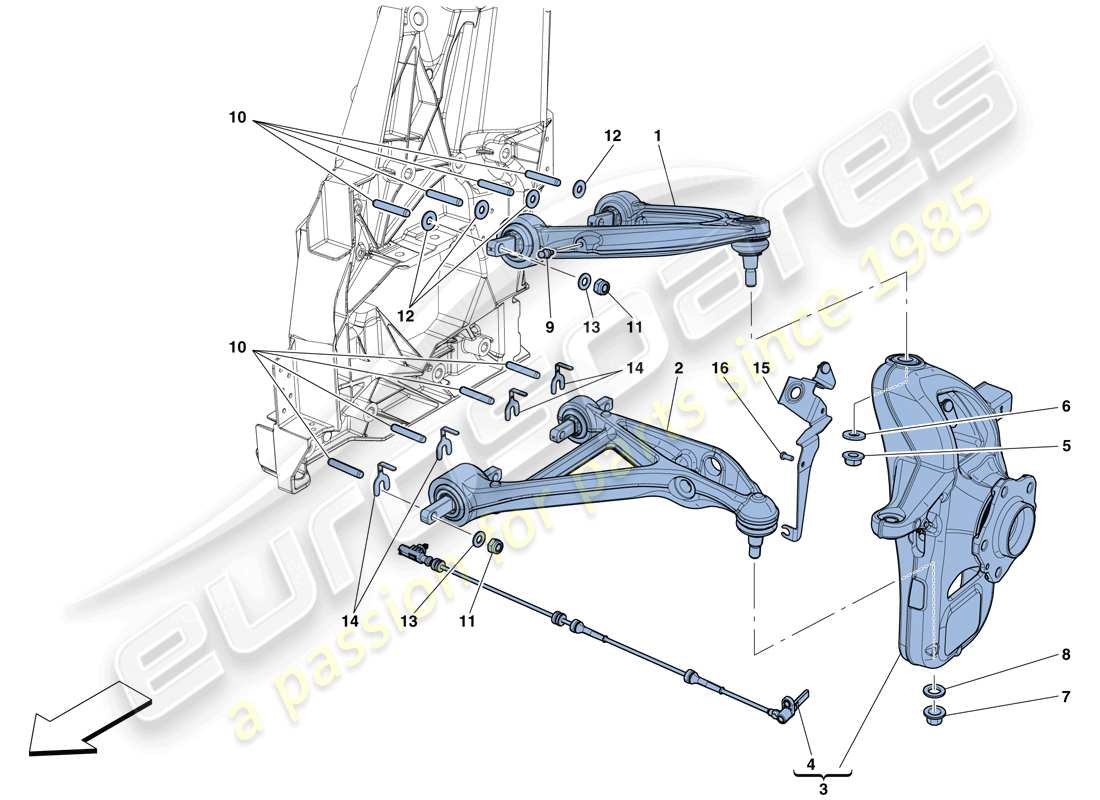

0036 - VORDERRADAUFHÄNGUNG – ARME
Ferrari GTC4 Lusso (USA) FRONT SUSPENSION - ARMS Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 269262
KOMPL. LINKER VORDERER OBERARM
aus £517,91
aus £517,91
# 001
MPN: 269263
KOMPL. RECHTER VORDERER OBERARM
aus £517,91
aus £517,91
# 002
MPN: 268896
KOMPL. Linker vorderer Unterarm
aus £404,62
aus £404,62
# 002
MPN: 268897
KOMPL. RECHTER VORDERER UNTERER ARM
aus £735,68
aus £735,68
# 003
MPN: 268377
KOMPL. LINKER VORDERNABENTRÄGER
aus £1.336,27
aus £1.336,27
# 003
MPN: 268378
KOMPL. RECHTER VORDERRADNABENTRÄGER
aus £1.336,27
aus £1.336,27
# 004
MPN: 259615
ABS-SENSOR
aus £110,71
aus £110,71
# 005
MPN: 149807
NUSS
aus £0,63
aus £0,63
# 006
MPN: 12646921
Scheibe
aus £0,26
aus £0,26
Dieses Teil ersetzt die Teilenummer 12646901 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 007
MPN: 203795
NUSS
aus £1,31
aus £1,31
Dieses Teil ersetzt die Teilenummer 183417
# 008
MPN: 241689
Scheibe
aus £3,90
aus £3,90
# 009
MPN: 216973
KUGELGELENK
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 343376-
aus £1,69
aus £1,69
# 009
MPN: 343376
KUGELGELENK
aus £11,07
aus £11,07
# 010
MPN: 264528
GEWINDESTANGE
aus £2,00
aus £2,00
Dieses Teil ersetzt die Teilenummer 249294, die wir auf Lager haben
# 011
MPN: 104114
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15503711 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 012
MPN: 12646821
Scheibe
aus £0,47
aus £0,47
# 012
MPN: 14496624
Scheibe
-D. 10.5-21 X 2-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14496601 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 013
MPN: 14496624
Scheibe
-D. 10.5-21 X 2-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14496601 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 014
MPN: 238692
EINSTELLSCHEIBE
-Th. 0.5 mm-
aus £3,40
aus £3,40
# 014
MPN: 238693
EINSTELLSCHEIBE
-Th. 1 mm-
aus £2,72
aus £2,72
# 014
MPN: 238694
EINSTELLSCHEIBE
-Th. 2 mm-
aus £2,72
aus £2,72
# 014
MPN: 238881
EINSTELLSCHEIBE
-Th. 1.5 mm-
aus £2,72
aus £2,72
# 014
MPN: 238882
EINSTELLSCHEIBE
-Th. 2.5 mm-
aus £2,72
aus £2,72
# 014
MPN: 238883
EINSTELLSCHEIBE
-Th. 3 mm-
aus £2,72
aus £2,72
# 014
MPN: 238884
EINSTELLSCHEIBE
-Th. 3.5 mm-
aus £2,72
aus £2,72
# 014
MPN: 238885
EINSTELLSCHEIBE
-Th. 4 mm-
aus £2,72
aus £2,72
# 015
MPN: 274460
Linke Gelenkhalterung
aus £43,72
aus £43,72
# 015
MPN: 274461
RECHTE GELENKHALTERUNG
aus £43,72
aus £43,72
# 016
MPN: 190870
SCHRAUBEN
-M6 X 14-
aus £1,15
aus £1,15
