Eurospares-part-diagram-0107.webp)

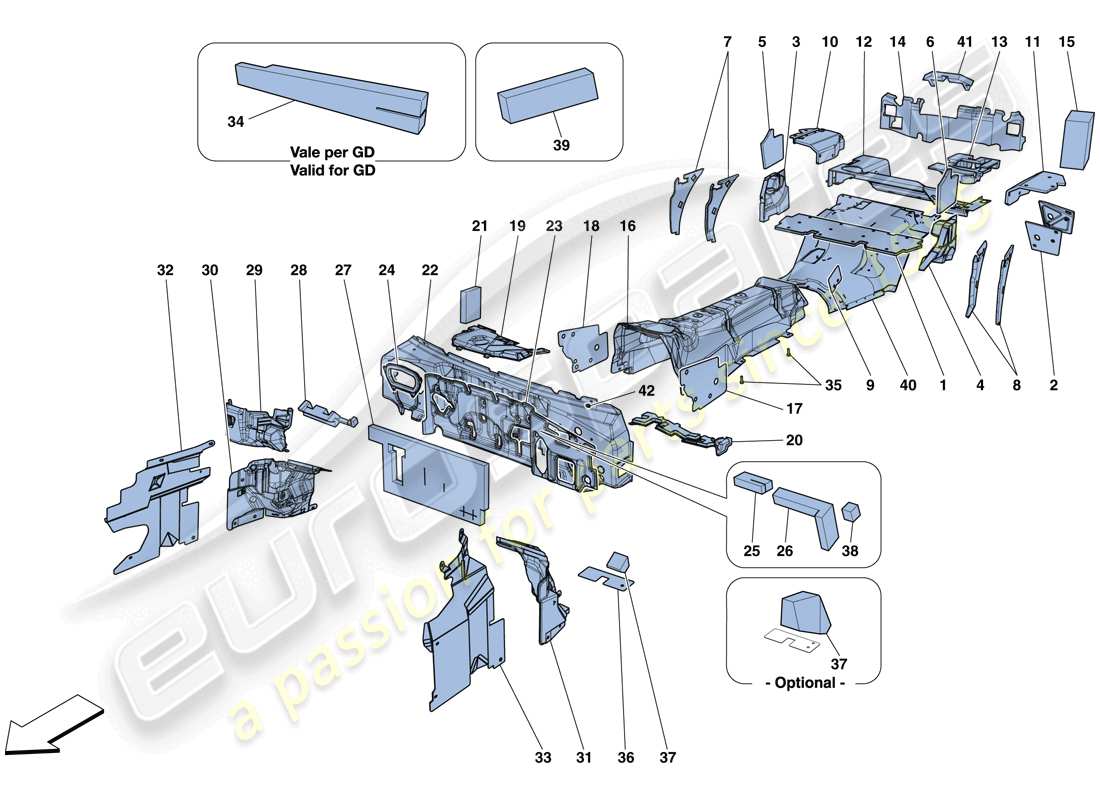

0107 - Isolierung
Ferrari GTC4 Lusso (USA) INSULATION Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 88717900
ISOLIERUNG DER TANKABDECKUNG
-Nicht mehr im Lieferumfang enthalten-
# 002
MPN: 88356700
ISOLIERUNG FÜR DEN LINKEN HINTEREN TEIL DES INNEREN HINTEREN RADHAUSES
aus £14,13
aus £14,13
# 003
MPN: 82870300
ISOLIERUNG FÜR DAS GUSSTEIL DES RECHTEN HINTERRADAUFHÄNGUNGSSTELLANTRIEBS
aus £53,06
aus £53,06
# 004
MPN: 82870400
ISOLIERUNG FÜR DEN STELLANTRIEB DER HINTEREN AUFHÄNGUNG LINKS
aus £53,06
aus £53,06
# 005
MPN: 88284100
ISOLIERUNG HINTER DEM RECHTEN RIEMENRETRAKTOR
-Nicht mehr im Lieferumfang enthalten-
# 006
MPN: 88284200
ISOLIERUNG HINTER DEM RIEMENRÜCKZUG LINKS
-Nicht mehr im Lieferumfang enthalten-
# 007
MPN: 82869800
ISOLIERUNG DES RH-FLANKENVERSCHLUSSES
aus £33,40
aus £33,40
# 008
MPN: 82869900
ISOLIERUNG DES RH-FLANKENVERSCHLUSSES
aus £33,40
aus £33,40
# 009
MPN: 83918300
Hitzeschild unter dem hinteren Schnallenhebel
aus £16,27
aus £16,27
# 010
MPN: 87537900
RH-SCHALLDÄMPFER-HITZESCHILD
aus £57,16
aus £57,16
# 011
MPN: 87538000
LH-SCHALLDÄMPFER-HITZESCHILD
aus £103,93
aus £103,93
# 012
MPN: 83665600
DIENSTLEISTUNGEN WANNEN-HITZESCHILD
aus £363,77
aus £363,77
# 013
MPN: 88283800
WERKZEUGHALTER TUB PULER
aus £51,99
aus £51,99
# 014
MPN: 87726900
RÜCKENPULER
aus £327,74
aus £327,74
# 015
MPN: 87934300
GEPÄCKRAUM SEITLICH PULER
-Nicht für Hi-Fi Premium-Version-
aus £80,93
aus £80,93
# 016
MPN: 84428100
HITZESCHILD DER MITTELKONSOLE
aus £220,48
aus £220,48
# 017
MPN: 83918100
TUNNEL-HITZESCHILD AUF DER FAHRERSEITE
aus £34,90
aus £34,90
# 018
MPN: 83918200
Hitzeschild unter der Fußstütze auf der Beifahrerseite
aus £34,90
aus £34,90
# 019
MPN: 762214
RH-UNTERDASHBOARD-ISOLIERUNG
-Gilt für die Märkte Russland, Armenien, Weißrussland, Kasachstan und Kirgisistan- -Gilt für das ERA GLONASS-System- -Nicht für GD- -Gilt nach Erschöpfung von 87500000-
aus £32,70
aus £32,70
Dieses Teil ersetzt die Teilenummer 87500000
# 019
MPN: 87500000
RH-UNTERDASHBOARD-ISOLIERUNG
-Nicht für die Märkte Russland, Armenien, Weißrussland, Kasachstan und Kirgisistan- -Nicht für GD- -Gilt bis zur Erschöpfung-
Ersetzung
Ersetzung
# 019
MPN: 88209700
RH-UNTERDASHBOARD-ISOLIERUNG
-Gilt für GD-
aus £61,33
aus £61,33
# 020
MPN: 87672600
LINKE UNTERDASHBOARD-ISOLIERUNG
-Nicht für GD-
aus £32,70
aus £32,70
# 020
MPN: 88206400
LINKE UNTERDASHBOARD-ISOLIERUNG
-Gilt für GD-
aus £111,50
aus £111,50
# 021
MPN: 87933300
SEITLICHER HLK-PULER
aus £8,93
aus £8,93
# 022
MPN: 84095200
VORDERE FIREWAND
-Nicht für GD-
aus £116,73
aus £116,73
Dieses Teil ersetzt die Teilenummer 82298400
# 022
MPN: 84097600
VORDERE FIREWAND
-Gilt für GD-
aus £94,02
aus £94,02
# 023
MPN: 84001900
OBERE FIREWAND-ISOLIERUNG
-Gilt für GD-
aus £483,51
aus £483,51
# 023
MPN: 85144700
OBERE FIREWAND-ISOLIERUNG
-Nicht für GD-
aus £80,18
aus £80,18
Dieses Teil ersetzt die Teilenummer 83448600
# 024
MPN: 82971300
KOMPL. HLK-GERÄTE-UNTERLAGE
aus £39,87
aus £39,87
# 025
MPN: 83636400
RH-DASHBOARD-ISOLIERUNG
-Nicht für GD-
aus £13,14
aus £13,14
# 026
MPN: 81341300
ISOLIERUNG DES LINKEN ARMATURENBRETTS
-Nicht für GD-
aus £43,21
aus £43,21
# 026
MPN: 82332200
ISOLIERUNG DES LINKEN ARMATURENBRETTS
-Gilt für GD-
aus £53,95
aus £53,95
# 027
MPN: 83705600
ISOLIERUNG DES ZENTRALEN ARMATURENBRETTS
-Nicht für GD-
aus £51,87
aus £51,87
# 027
MPN: 89317200
ISOLIERUNG DES ZENTRALEN ARMATURENBRETTS
-Gilt für GD-
aus £152,19
aus £152,19
# 028
MPN: 88128700
KOMPL. ISOLIERUNG DER BEIFAHRERSEITEN-FUSSRASTENBEFESTIGUNG
-Gilt für GD- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 88428900-
Ersetzung
Ersetzung
# 028
MPN: 88428900
KOMPL. ISOLIERUNG DER BEIFAHRERSEITEN-FUSSRASTENBEFESTIGUNG
aus £55,67
aus £55,67
Dieses Teil ersetzt die Teilenummer 88128700
# 029
MPN: 82298600
ISOLIERUNG DER BEIFAHRERSEITENFUSSSTÜTZE
-Nicht für GD-
aus £34,14
aus £34,14
# 029
MPN: 83996100
ISOLIERUNG DER BEIFAHRERSEITENFUSSSTÜTZE
-Gilt für GD-
aus £33,76
aus £33,76
# 030
MPN: 87543800
RH-KATALYTISCHER KONVERTER-HITZESCHILD
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 030
MPN: 88980100
RH-KATALYTISCHER KONVERTER-HITZESCHILD
-Anwendbar nach Erschöpfung von 87543800-
aus £134,75
aus £134,75
Dieses Teil ersetzt die Teilenummer 87543800 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 031
MPN: 87543900
HITZESCHILD DES LH-KATALYTISCHEN KONVERTERS
aus £134,75
aus £134,75
# 032
MPN: 88137700
HITZESCHILD DES RECHTEN VERTEILERS
-Nicht für GD-
aus £270,99
aus £270,99
# 032
MPN: 88717100
HITZESCHILD DES RECHTEN VERTEILERS
-Gilt für GD-
aus £161,28
aus £161,28
# 033
MPN: 88137800
HITZESCHILD DES LINKEN VERTEILERS
-Nicht für GD-
aus £259,82
aus £259,82
# 033
MPN: 88717200
HITZESCHILD DES LINKEN VERTEILERS
-Gilt für GD-
aus £161,28
aus £161,28
# 034
MPN: 89317400
Isolierung des oberen Armaturenbretts
-Gilt für GD-
aus £51,97
aus £51,97
# 035
MPN: 66091000
SCHRAUBEN
-M6 X 25-
aus £0,84
aus £0,84
Dieses Teil ersetzt die Teilenummer 65933600 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 036
MPN: 83918000
Hitzeschild unter der Fußstütze auf der Fahrerseite
-Nicht für GD-
aus £10,81
aus £10,81
# 036
MPN: 84430300
Hitzeschild unter der Fußstütze auf der Fahrerseite
-Gilt für GD- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 89351800-
aus £16,24
aus £16,24
# 036
MPN: 89351800
Hitzeschild unter der Fußstütze auf der Fahrerseite
-Gilt für GD-
aus £11,14
aus £11,14
# 037
MPN: 83995900
ISOLIERUNG DER FUSSSTÜTZE AUF DER FAHRERSEITE
-Gilt für GD-
aus £31,38
aus £31,38
# 037
MPN: 88284600
ISOLIERUNG DER FUSSSTÜTZE AUF DER FAHRERSEITE
-Nicht für GD-
aus £19,31
aus £19,31
# 037
MPN: 88471500
ISOLIERUNG DER FUSSSTÜTZE AUF DER FAHRERSEITE
-Premium Hi-Fi-Version- -Nicht für GD-
aus £86,12
aus £86,12
# 038
MPN: 88458200
PULER
aus £22,28
aus £22,28
# 039
MPN: 87934200
HINTERER FLANKENPULER
-Nicht mehr im Lieferumfang enthalten-
# 040
MPN: 313048
WÄRMEISOLIERUNG FÜR KRAFTSTOFFTANK
aus £137,27
aus £137,27
# 041
MPN: 87934100
OBERE PULER-ISOLIERUNG
-Nicht mehr im Lieferumfang enthalten-
aus £103,98
aus £103,98
# 042
MPN: 67640300
VERSCHLUSSTASTE
aus £0,47
aus £0,47
-part-diagram-0108.webp "FERRARI GTC4 LUSSO (USA) PASSAGIERRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0109.webp "FERRARI GTC4 LUSSO (USA) GEPÄCKRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0110.webp "FERRARI GTC4 LUSSO (USA) DACHHIMMELVERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0111.webp "FERRARI GTC4 LUSSO (USA) VORDERER DECKEL UND ÖFFNUNGSMECHANISMUS TEILEDIAGRAMM")
-part-diagram-0112.webp "FERRARI GTC4 LUSSO (USA) HECKDECKEL UND ÖFFNUNGSMECHANISMUS TEILEDIAGRAMM")
-part-diagram-0113.webp "FERRARI GTC4 LUSSO (USA) KRAFTSTOFFEINFÜLLKLAPPE UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-0114.webp "FERRARI GTC4 LUSSO (USA) TÜREN – UNTERKONSTRUKTION UND VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0115.webp "FERRARI GTC4 LUSSO (USA) TÜREN – ÖFFNUNGSMECHANISMEN UND SCHARNIERE TEILEDIAGRAMM")
-part-diagram-0116.webp "FERRARI GTC4 LUSSO (USA) TÜREN – ELEKTRISCHE FENSTERHEBER UND RÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-0117.webp "FERRARI GTC4 LUSSO (USA) FRONTSTOßSTANGE TEILEDIAGRAMM")
-part-diagram-0118.webp "FERRARI GTC4 LUSSO (USA) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-0119.webp "FERRARI GTC4 LUSSO (USA) BILDSCHIRME, FENSTER UND DICHTUNGEN TEILEDIAGRAMM")
-part-diagram-0120.webp "FERRARI GTC4 LUSSO (USA) VORDERSITZ – SICHERHEITSGURTE, FÜHRUNGEN UND EINSTELLUNG TEILEDIAGRAMM")
-part-diagram-0121.webp "FERRARI GTC4 LUSSO (USA) VORDERSITZ – VERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0122.webp "FERRARI GTC4 LUSSO (USA) RÜCKSITZ – SICHERHEITSGURTE – INNENAUSSTATTUNG TEILEDIAGRAMM")
-part-diagram-0123.webp "FERRARI GTC4 LUSSO (USA) TUNNEL - UNTERSTRUKTUR UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0124.webp "FERRARI GTC4 LUSSO (USA) ARMATURENBRETT – UNTERKONSTRUKTION TEILEDIAGRAMM")
-part-diagram-0125.webp "FERRARI GTC4 LUSSO (USA) ARMATURENBRETT – AUSSTATTUNG TEILEDIAGRAMM")
-part-diagram-0126.webp "FERRARI GTC4 LUSSO (USA) HANDSCHUHFACH TEILEDIAGRAMM")
-part-diagram-0127.webp "FERRARI GTC4 LUSSO (USA) AIRBAGS TEILEDIAGRAMM")
-part-diagram-0128.webp "FERRARI GTC4 LUSSO (USA) ARMATURENBRETT UND TUNNELINSTRUMENTE TEILEDIAGRAMM")
-part-diagram-0129.webp "FERRARI GTC4 LUSSO (USA) SCHEINWERFER UND RÜCKLICHTER TEILEDIAGRAMM")
-part-diagram-0130.webp "FERRARI GTC4 LUSSO (USA) SCHILDE – EXTERNE VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0131.webp "FERRARI GTC4 LUSSO (USA) SCHEIBENWISCHER, SCHEIBE UND HUPEN TEILEDIAGRAMM")
-part-diagram-0132.webp "FERRARI GTC4 LUSSO (USA) HAUPTKABELSTRÄGE TEILEDIAGRAMM")
-part-diagram-0133.webp "FERRARI GTC4 LUSSO (USA) VERSCHIEDENE BEFESTIGUNGEN FÜR DAS ELEKTRISCHE SYSTEM TEILEDIAGRAMM")
-part-diagram-0134.webp "FERRARI GTC4 LUSSO (USA) ELEKTRONISCHES MANAGEMENT (AUFHÄNGUNG) TEILEDIAGRAMM")
-part-diagram-0135.webp "FERRARI GTC4 LUSSO (USA) FAHRZEUG-ECUS TEILEDIAGRAMM")
-part-diagram-0136.webp "FERRARI GTC4 LUSSO (USA) DIEBSTAHLSICHERUNG TEILEDIAGRAMM")
-part-diagram-0137.webp "FERRARI GTC4 LUSSO (USA) INFOTAINMENT-SYSTEM TEILEDIAGRAMM")
-part-diagram-0138.webp "FERRARI GTC4 LUSSO (USA) AUDIO-LAUTSPRECHERSYSTEM TEILEDIAGRAMM")
-part-diagram-0139.webp "FERRARI GTC4 LUSSO (USA) KLEBEETIKETTEN UND PLAQUES TEILEDIAGRAMM")
-part-diagram-0999.webp "FERRARI GTC4 LUSSO (USA) FARBCODES TEILEDIAGRAMM")
-part-diagram-0000.webp "FERRARI GTC4 LUSSO (USA) ERSATZ-MONTAGEEINHEITEN TEILEDIAGRAMM")
-part-diagram-0001.webp "FERRARI GTC4 LUSSO (USA) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0002.webp "FERRARI GTC4 LUSSO (USA) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-0003.webp "FERRARI GTC4 LUSSO (USA) RECHTER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0004.webp "FERRARI GTC4 LUSSO (USA) LINKER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0005.webp "FERRARI GTC4 LUSSO (USA) ZEITSTEUERUNGSSYSTEM – STÖßEL TEILEDIAGRAMM")
-part-diagram-0006.webp "FERRARI GTC4 LUSSO (USA) TIMINGSYSTEM - ANTRIEB TEILEDIAGRAMM")
-part-diagram-0007.webp "FERRARI GTC4 LUSSO (USA) EINSPRITZUNG – ZÜNDSYSTEM TEILEDIAGRAMM")
-part-diagram-0008.webp "FERRARI GTC4 LUSSO (USA) SEKUNDÄRLUFTSYSTEM TEILEDIAGRAMM")
-part-diagram-0009.webp "FERRARI GTC4 LUSSO (USA) KRAFTSTOFFSYSTEMPUMPEN UND ROHRE TEILEDIAGRAMM")
-part-diagram-0010.webp "FERRARI GTC4 LUSSO (USA) KRAFTSTOFFTANK UND EINFÜLLHALS TEILEDIAGRAMM")
-part-diagram-0011.webp "FERRARI GTC4 LUSSO (USA) KONTROLLSYSTEM FÜR VERDAMPFUNGSEMISSIONEN TEILEDIAGRAMM")
-part-diagram-0012.webp "FERRARI GTC4 LUSSO (USA) ANSAUGKRÜMMER TEILEDIAGRAMM")
-part-diagram-0013.webp "FERRARI GTC4 LUSSO (USA) LUFTEINLASS TEILEDIAGRAMM")
-part-diagram-0014.webp "FERRARI GTC4 LUSSO (USA) VORKATALYTISCHE KONVERTER UND KATALYTISCHE KONVERTER TEILEDIAGRAMM")
-part-diagram-0015.webp "FERRARI GTC4 LUSSO (USA) SCHALLDÄMPFER TEILEDIAGRAMM")
-part-diagram-0016.webp "FERRARI GTC4 LUSSO (USA) GETRIEBEÖLSCHMIER- UND KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-0017.webp "FERRARI GTC4 LUSSO (USA) SCHMIERSYSTEM: TANK TEILEDIAGRAMM")
-part-diagram-0018.webp "FERRARI GTC4 LUSSO (USA) KÜHLUNG – WASSER-/ÖLPUMPE TEILEDIAGRAMM")
-part-diagram-0019.webp "FERRARI GTC4 LUSSO (USA) KÜHLUNG – SAMMELBEHÄLTER UND ROHRE TEILEDIAGRAMM")
-part-diagram-0020.webp "FERRARI GTC4 LUSSO (USA) KÜHLUNG – HEIZKÖRPER UND LUFTKANÄLE TEILEDIAGRAMM")
-part-diagram-0021.webp "FERRARI GTC4 LUSSO (USA) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0022.webp "FERRARI GTC4 LUSSO (USA) ÜBERTRAGUNGSROHR TEILEDIAGRAMM")
-part-diagram-0023.webp "FERRARI GTC4 LUSSO (USA) KOMPLETTE PEDALBOARD-BAUGRUPPE TEILEDIAGRAMM")
-part-diagram-0024.webp "FERRARI GTC4 LUSSO (USA) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0025.webp "FERRARI GTC4 LUSSO (USA) PTU-SYSTEM TEILEDIAGRAMM")
-part-diagram-0026.webp "FERRARI GTC4 LUSSO (USA) PTU-REPARATURSATZ TEILEDIAGRAMM")
-part-diagram-0027.webp "FERRARI GTC4 LUSSO (USA) SERVOBREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0028.webp "FERRARI GTC4 LUSSO (USA) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0029.webp "FERRARI GTC4 LUSSO (USA) VORDERRADBREMSSÄTTEL TEILEDIAGRAMM")
-part-diagram-0030.webp "FERRARI GTC4 LUSSO (USA) HINTERE BREMSSÄTTEL TEILEDIAGRAMM")
-part-diagram-0031.webp "FERRARI GTC4 LUSSO (USA) STEUERUNG DER FESTSTELLBREMSE TEILEDIAGRAMM")
-part-diagram-0032.webp "FERRARI GTC4 LUSSO (USA) HYDRAULISCHES SERVOLENKUNGSKASTEN TEILEDIAGRAMM")
-part-diagram-0033.webp "FERRARI GTC4 LUSSO (USA) LENKSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0034.webp "FERRARI GTC4 LUSSO (USA) SERVOLENKPUMPE UND RESERVOIR TEILEDIAGRAMM")
-part-diagram-0035.webp "FERRARI GTC4 LUSSO (USA) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0036.webp "FERRARI GTC4 LUSSO (USA) VORDERRADAUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0037.webp "FERRARI GTC4 LUSSO (USA) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0038.webp "FERRARI GTC4 LUSSO (USA) HINTERE AUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0039.webp "FERRARI GTC4 LUSSO (USA) RÄDER TEILEDIAGRAMM")
-part-diagram-0040.webp "FERRARI GTC4 LUSSO (USA) FAHRZEUGHEBESYSTEM TEILEDIAGRAMM")
-part-diagram-0041.webp "FERRARI GTC4 LUSSO (USA) BATTERIE TEILEDIAGRAMM")
-part-diagram-0042.webp "FERRARI GTC4 LUSSO (USA) LICHTMASCHINE – ANLASSERMOTOR TEILEDIAGRAMM")
-part-diagram-0043.webp "FERRARI GTC4 LUSSO (USA) AC-SYSTEM-KOMPRESSOR TEILEDIAGRAMM")
-part-diagram-0044.webp "FERRARI GTC4 LUSSO (USA) AC-SYSTEM – WASSER UND FREON TEILEDIAGRAMM")
-part-diagram-0045.webp "FERRARI GTC4 LUSSO (USA) VERDAMPFEREINHEIT TEILEDIAGRAMM")
-part-diagram-0046.webp "FERRARI GTC4 LUSSO (USA) LUFTKANÄLE IM ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-0047.webp "FERRARI GTC4 LUSSO (USA) MIT DEM FAHRZEUG GELIEFERTE WERKZEUGE UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0100.webp "FERRARI GTC4 LUSSO (USA) KAROSSERIE – AUSSENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0101.webp "FERRARI GTC4 LUSSO (USA) GEWÄCHSHAUS TEILEDIAGRAMM")
-part-diagram-0102.webp "FERRARI GTC4 LUSSO (USA) STRUKTUREN UND ELEMENTE, VORNE DES FAHRZEUGS TEILEDIAGRAMM")
-part-diagram-0103.webp "FERRARI GTC4 LUSSO (USA) STRUKTUREN UND ELEMENTE, FAHRZEUGZENTRUM TEILEDIAGRAMM")
-part-diagram-0104.webp "FERRARI GTC4 LUSSO (USA) STRUKTUREN UND ELEMENTE, RÜCKSEITE DES FAHRZEUGS TEILEDIAGRAMM")
-part-diagram-0105.webp "FERRARI GTC4 LUSSO (USA) FERTIGSTELLUNG DES FAHRGESTELLS TEILEDIAGRAMM")
-part-diagram-0106.webp "FERRARI GTC4 LUSSO (USA) FLACHER UNTERBODEN UND RADHÄUSER TEILEDIAGRAMM")
