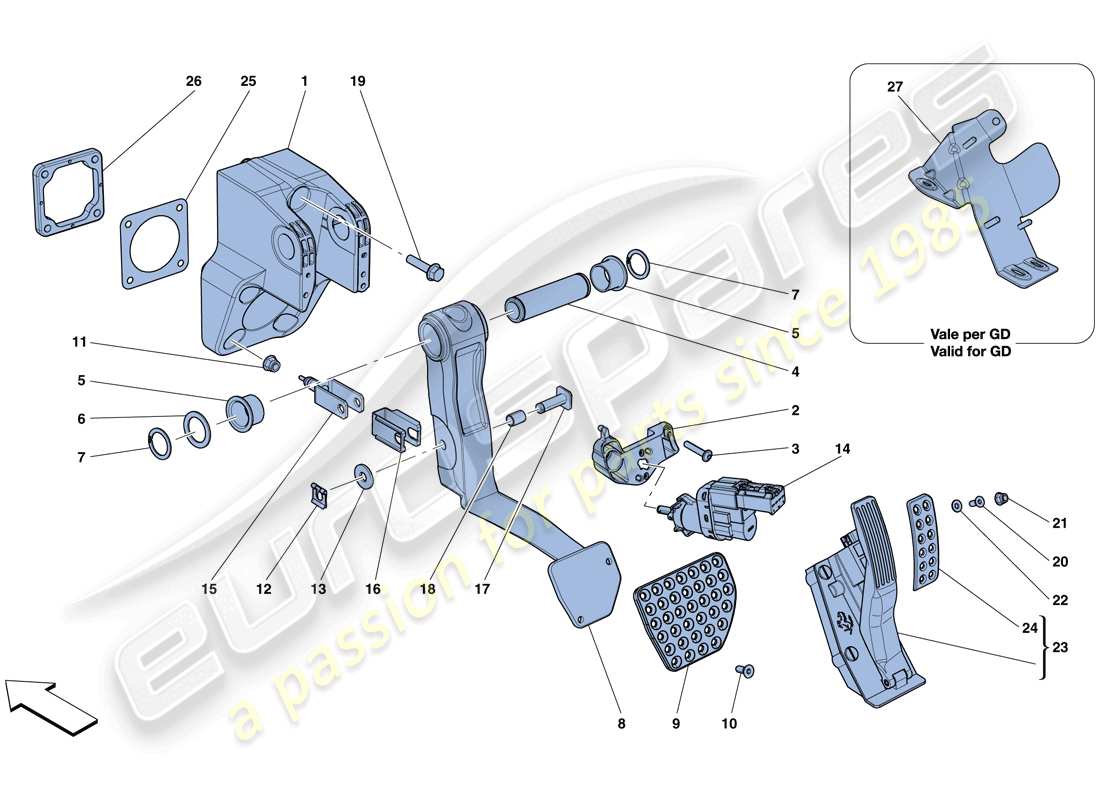

0029 - Komplette Pedalboard-Baugruppe
Ferrari GTC4 Lusso T (EUROPE) COMPLETE PEDAL BOARD ASSEMBLY Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 261612
PEDALBOARD-MONTAGE
aus £142,97
aus £142,97
# 002
MPN: 317720
F1 SCHALTERHALTERUNG
aus £20,50
aus £20,50
# 003
MPN: 240931
SCHRAUBEN
aus £2,47
aus £2,47
# 004
MPN: 240930
STIFT
aus £24,50
aus £24,50
# 005
MPN: 240771
PIVOT-BUCHSE
Ersetzung
Ersetzung
# 006
MPN: 240929
GUMMI- Scheibe
aus £2,95
aus £2,95
# 007
MPN: 12700076
SEEGER-RING FÜR WELLE
aus £2,95
aus £2,95
# 008
MPN: 261832
BREMSPEDAL
-Nicht für GD-
aus £441,00
aus £441,00
# 008
MPN: 261846
BREMSPEDAL
-Gilt für GD-
aus £408,30
aus £408,30
# 009
MPN: 240987
GEBOHRTE PLATTE
aus £77,77
aus £77,77
# 010
MPN: 14441324
SCHRAUBEN
-M6 X 16-
aus £0,47
aus £0,47
# 011
MPN: 12578211
NUSS
aus £0,47
aus £0,47
# 012
MPN: 11064176
SICHERHEITSCLIP
aus £0,81
aus £0,81
# 013
MPN: 245181
GUMMI- Scheibe
aus £2,27
aus £2,27
# 014
MPN: 318205
DRUCKKNOPFSCHALTER
Ersetzung
Ersetzung
# 015
MPN: 245178
BREMSSERVO-VERBINDUNGSBÜGEL
aus £22,46
aus £22,46
# 016
MPN: 245179
KÄFIG
aus £5,67
aus £5,67
# 017
MPN: 245180
STIFT
aus £23,81
aus £23,81
# 018
MPN: 260639
BUCHSE
aus £7,14
aus £7,14
# 019
MPN: 16287421
SCHRAUBEN
-M8 X 35-
Ersetzung
Ersetzung
# 020
MPN: 69855300
EINDRÜCKBARER KNOPF
aus £0,47
aus £0,47
# 021
MPN: 12575421
NUSS
Ersetzung
Ersetzung
# 022
MPN: 12646624
Scheibe
aus £0,47
aus £0,47
# 023
MPN: 243117
VOLLSTÄNDIGES BODENANSCHLAGBARES GASPEDAL
aus £89,39
aus £89,39
# 024
MPN: 243120
GASPEDALPLATTE
aus £151,45
aus £151,45
# 025
MPN: 190378
Dichtung
aus £0,65
aus £0,65
# 026
MPN: 196080
SHIM
aus £20,65
aus £20,65
# 027
MPN: 82467100
GASPEDALHALTERUNG
-Gilt für GD-
aus £9,76
aus £9,76
