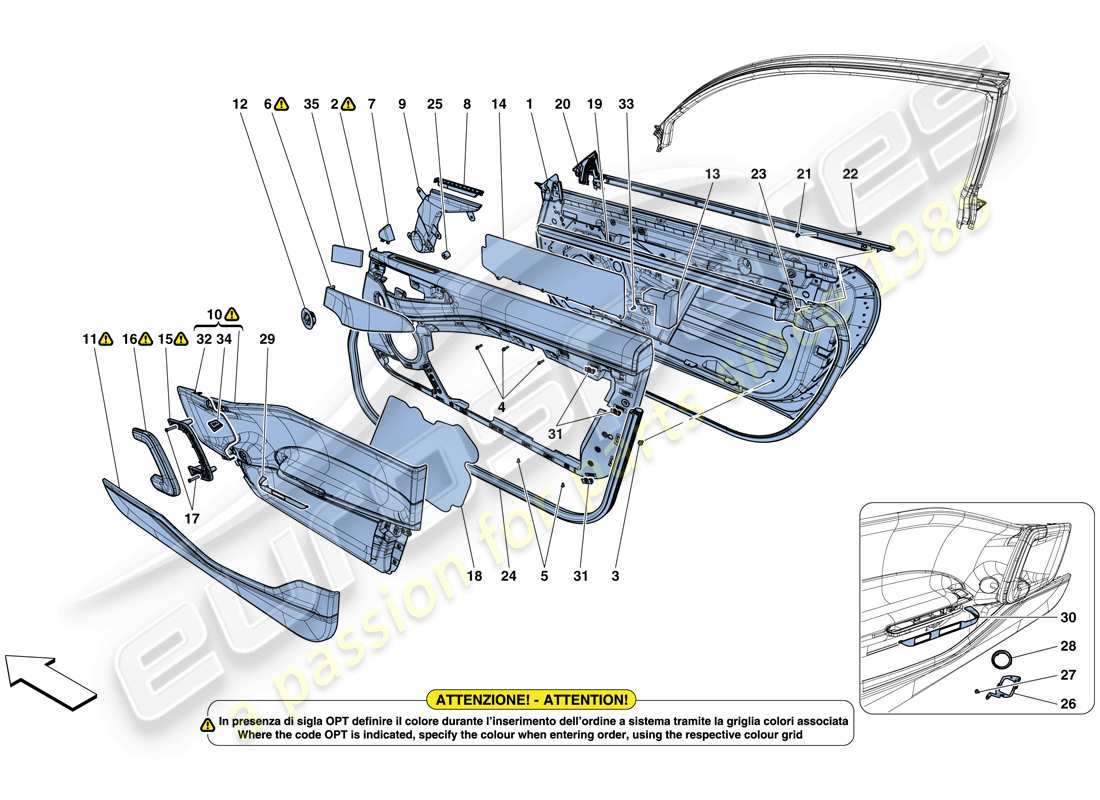

0114 - TÜREN – UNTERKONSTRUKTION UND VERKLEIDUNG
Ferrari GTC4 Lusso T (EUROPE) DOORS - SUBSTRUCTURE AND TRIM Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 86510511
LINKE SEITENTÜR
-Nicht für GD-
aus £1.395,00
aus £1.395,00
# 001
MPN: 86655211
RECHTE SEITENTÜR
-Nicht für GD-
aus £3.184,20
aus £3.184,20
# 001
MPN: 88007411
LINKE SEITENTÜR
-Gilt für GD-
aus £1.554,23
aus £1.554,23
# 001
MPN: 88008011
RECHTE SEITENTÜR
-Gilt für GD-
aus £1.402,35
aus £1.402,35
# 002
MPN: 88511000
RECHTE INNENTÜRVERKLEIDUNG
-INTP- -Leder- -STC1- -STC2-
aus £2.989,05
aus £2.989,05
# 002
MPN: 88511100
LINKE INNENTÜRVERKLEIDUNG
-INTP- -Leder- -STC1- -STC2-
Ersetzung
Ersetzung
# 003
MPN: 82672700
CLIP
aus £0,47
aus £0,47
# 004
MPN: 231620
SCHRAUBEN
-M6 X 25-
aus £0,47
aus £0,47
# 005
MPN: 14441234
SCHRAUBEN
-M6 X 12-
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 307346
# 006
MPN: 87884300
KOMPL. LINKE OBERE ABDECKUNG
-INTP- -Leder- -STC1- -STC2-
aus £183,29
aus £183,29
# 006
MPN: 87884400
KOMPL. RECHTE OBERE ABDECKUNG
-INTP- -Leder- -STC1- -STC2-
Ersetzung
Ersetzung
# 007
MPN: 87698300
DREIECKIGE INNENECKE DER LINKEN TÜR
-Matt-schwarz-
aus £19,98
aus £19,98
# 007
MPN: 88159200
DREIECKIGE INNENECKE DER RECHTEN TÜR
-Matt-schwarz-
aus £36,33
aus £36,33
# 008
MPN: 87698100
TÜRBLECH-DEMISTER LINKS
aus £40,61
aus £40,61
# 008
MPN: 88065100
DEMISTER DER RECHTEN TÜRVERKLEIDUNG
aus £40,61
aus £40,61
# 009
MPN: 87501500
LH-TÜRLUFTKANAL
aus £22,28
aus £22,28
# 009
MPN: 87549600
Luftkanal der rechten Tür
aus £22,28
aus £22,28
# 010
MPN: 785981
KOMPL. INTERNER LINKER TÜRVERKLEIDUNGSEINSATZ
-Semianilinleder- -STC1- -STC2- -Nicht für GD-
# 010
MPN: 785982
KOMPL. INTERNER LINKER TÜRVERKLEIDUNGSEINSATZ
-Semianilinleder- -Premium Hi-Fi-Version- -STC1- -STC2- -Nicht für GD-
# 010
MPN: 785985
KOMPL. INTERNER TÜRVERKLEIDUNGSEINSATZ RECHTS
-Semianilinleder- -STC1- -STC2- -Nicht für GD-
# 010
MPN: 785987
KOMPL. INTERNER TÜRVERKLEIDUNGSEINSATZ RECHTS
-Semianilinleder- -Premium Hi-Fi-Version- -STC1- -STC2- -Nicht für GD-
# 010
MPN: 785989
KOMPL. INTERNER LINKER TÜRVERKLEIDUNGSEINSATZ
-Semianilinleder- -STC1- -STC2- -Anwendbar für GD-
# 010
MPN: 785990
KOMPL. INTERNER LINKER TÜRVERKLEIDUNGSEINSATZ
-Semianilinleder- -Premium Hi-Fi-Version- -STC1- -STC2- -Gilt für GD-
# 010
MPN: 785993
KOMPL. INTERNER TÜRVERKLEIDUNGSEINSATZ RECHTS
-Semianilinleder- -STC1- -STC2- -Anwendbar für GD-
# 010
MPN: 785996
KOMPL. INTERNER TÜRVERKLEIDUNGSEINSATZ RECHTS
-Semianilinleder- -Premium Hi-Fi-Version- -STC1- -STC2- -Gilt für GD-
# 010
MPN: 88015600
KOMPL. INTERNER TÜRVERKLEIDUNGSEINSATZ RECHTS
-INTA- -Alcantara- -STC1- -STC2- -Nicht für GD-
# 010
MPN: 88018000
KOMPL. INTERNER LINKER TÜRVERKLEIDUNGSEINSATZ
-INTA- -Alcantara- -STC1- -STC2- -Nicht für GD-
# 010
MPN: 88100700
KOMPL. INTERNER LINKER TÜRVERKLEIDUNGSEINSATZ
-INTP- -Leder- -STC1- -STC2- -Anwendbar für GD-
# 010
MPN: 88100800
KOMPL. INTERNER TÜRVERKLEIDUNGSEINSATZ RECHTS
-INTP- -Leder- -STC1- -STC2- -Anwendbar für GD-
aus £2.325,14
aus £2.325,14
# 010
MPN: 88101700
KOMPL. INTERNER LINKER TÜRVERKLEIDUNGSEINSATZ
-INTA- -Alcantara- -STC1- -STC2- -Anwendbar für GD-
# 010
MPN: 88101800
KOMPL. INTERNER TÜRVERKLEIDUNGSEINSATZ RECHTS
-INTA- -Alcantara- -STC1- -STC2- -Anwendbar für GD-
# 010
MPN: 88776900
KOMPL. INTERNER LINKER TÜRVERKLEIDUNGSEINSATZ
-INTP- -Leder- -STC1- -STC2- -Nicht für GD-
Ersetzung
Ersetzung
# 010
MPN: 88777400
KOMPL. INTERNER TÜRVERKLEIDUNGSEINSATZ RECHTS
-INTP- -Leder- -STC1- -STC2- -Nicht für GD-
aus £2.571,91
aus £2.571,91
# 010
MPN: 88934000
KOMPL. INTERNER TÜRVERKLEIDUNGSEINSATZ RECHTS
-INTP- -Leder- -Premium Hi-Fi-Version- -STC1- -STC2- -Nicht für GD-
aus £2.334,59
aus £2.334,59
# 010
MPN: 88934100
KOMPL. INTERNER TÜRVERKLEIDUNGSEINSATZ RECHTS
-INTA- -Alcantara- -Premium Hi-Fi-Version- -STC1- -STC2- -Nicht für GD-
aus £3.125,83
aus £3.125,83
# 010
MPN: 88934600
KOMPL. INTERNER LINKER TÜRVERKLEIDUNGSEINSATZ
-INTP- -Leder- -Premium Hi-Fi-Version- -STC1- -STC2- -Nicht für GD-
aus £2.332,00
aus £2.332,00
# 010
MPN: 88934700
KOMPL. INTERNER LINKER TÜRVERKLEIDUNGSEINSATZ
-INTA- -Alcantara- -Premium Hi-Fi-Version- -STC1- -STC2- -Nicht für GD-
aus £2.914,85
aus £2.914,85
# 010
MPN: 89036000
KOMPL. INTERNER TÜRVERKLEIDUNGSEINSATZ RECHTS
-INTA- -Alcantara- -Premium Hi-Fi-Version- -STC1- -STC2- -Anwendbar für GD-
aus £1.039,50
aus £1.039,50
# 010
MPN: 89036200
KOMPL. INTERNER TÜRVERKLEIDUNGSEINSATZ RECHTS
-INTP- -Leder- -Premium Hi-Fi-Version- -STC1- -STC2- -Anwendbar für GD-
# 010
MPN: 89036400
KOMPL. INTERNER LINKER TÜRVERKLEIDUNGSEINSATZ
-INTA- -Alcantara- -Premium Hi-Fi-Version- -STC1- -STC2- -Anwendbar für GD-
aus £1.034,25
aus £1.034,25
# 010
MPN: 89036600
KOMPL. INTERNER LINKER TÜRVERKLEIDUNGSEINSATZ
-INTP- -Leder- -Premium Hi-Fi-Version- -STC1- -STC2- -Anwendbar für GD-
# 011
MPN: 88425400
AUSSEN DES KOMPL. RECHTE TÜRTASCHE
-INTP- -Leder- -STC1- -STC2-
Ersetzung
Ersetzung
# 011
MPN: 88425800
AUSSENSEITE DES KOMPL. TÜRTASCHE LINKS
-INTP- -Leder- -STC1- -STC2-
aus £452,77
aus £452,77
ESTERNO TASCA PORTA SX CPL Genuine Ferrari Teil – Gebraucht auf Lager
Tortora-graues Leder mit blauen Nähten
Tortora-graues Leder mit blauen Nähten
# 012
MPN: 87056800
TÜRSEITIGE LÜFTUNGSLÜFTUNG
aus £8,18
aus £8,18
# 013
MPN: 87727300
TÜRKNOTEN PULER
aus £19,30
aus £19,30
# 014
MPN: 89283400
FOLIENKLAPPE
aus £46,77
aus £46,77
Dieses Teil ersetzt die Teilenummer 87078800 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 015
MPN: 87382200
KOMPL. LINKE INTERNE GRIFFSCHALE
-INTP- -Leder-
aus £115,30
aus £115,30
# 015
MPN: 87571500
KOMPL. RECHTE INNENGRIFFSCHALE
-INTP- -Leder-
Ersetzung
Ersetzung
# 016
MPN: 87382600
KOMPL. LINKE AUSSENGRIFFSCHALE
-INTP- -Leder- -STC1- -STC2-
aus £318,47
aus £318,47
# 016
MPN: 87571900
KOMPL. RECHTE AUSSENGRIFFSCHALE
-INTP- -Leder- -STC1- -STC2-
Ersetzung
Ersetzung
# 016
MPN: 88073300
KOMPL. RECHTE AUSSENGRIFFSCHALE
-Carbon-Version-
aus £1.662,92
aus £1.662,92
# 016
MPN: 88074600
KOMPL. LINKE AUSSENGRIFFSCHALE
-Carbon-Version-
aus £1.662,92
aus £1.662,92
# 017
MPN: 13027828
SCHRAUBEN
-M6 X 45-
aus £2,18
aus £2,18
# 018
MPN: 87293600
RECHTE TÜR HINTERE WASSERDICHTE MEMBRAN
aus £108,66
aus £108,66
# 018
MPN: 87293900
WASSERDICHTE MEMBRAN DER LINKEN TÜR HINTER
aus £108,66
aus £108,66
# 019
MPN: 86871600
INTERNE LINKE FENSTERSCHABERDICHTUNG
aus £178,39
aus £178,39
# 019
MPN: 86871700
INNENRECHTE FENSTERSCHABERDICHTUNG
aus £178,39
aus £178,39
# 020
MPN: 82208000
AUSSENRECHTE FENSTERSCHABERDICHTUNG
aus £144,25
aus £144,25
# 020
MPN: 82208100
EXTERNE FENSTERSCHABERDICHTUNG LINKS
aus £79,34
aus £79,34
# 021
MPN: 15538609
SCHRAUBEN
aus £0,47
aus £0,47
# 022
MPN: 14115885
BLOCK
aus £0,52
aus £0,52
Dieses Teil ersetzt die Teilenummer 14202686 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 023
MPN: 65752800
SCHRAUBEN
-M4 X 10- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 826584-
aus £1,14
aus £1,14
Dieses Teil ersetzt die Teilenummer 294485 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 023
MPN: 826584
SCHRAUBEN
aus £0,47
aus £0,47
# 024
MPN: 83461800
UNTERE TÜRUMDICHTUNG
aus £111,19
aus £111,19
# 025
MPN: 83888400
Türausrichtungs-Schaumstoffpolster
aus £1,92
aus £1,92
# 026
MPN: 87063500
HALTERUNG FÜR LINKE SPIEGELBEDIENELEMENTE
-Nicht für GD-
aus £296,95
aus £296,95
# 026
MPN: 88103000
HALTERUNG FÜR LINKE SPIEGELBEDIENELEMENTE
-Gilt für GD-
aus £328,50
aus £328,50
Dieses Teil ersetzt die Teilenummer 88102900
# 027
MPN: 85692000
SCHRAUBEN
-M5 X 10-
aus £0,53
aus £0,53
# 028
MPN: 87911900
JOYSTICK-BEDIENFELD FÜR FENSTERSTEUERUNG
aus £8,57
aus £8,57
# 029
MPN: 88828600
KOMPL. TASTENFELDER DES RECHTEN SITZES
-Nicht für GD-
aus £18,55
aus £18,55
# 029
MPN: 88913300
KOMPL. TASTENFELD DES LINKEN SITZES
-Gilt für GD-
aus £12,25
aus £12,25
# 030
MPN: 88828500
KOMPL. TASTENFELD DES LINKEN SITZES
-Nicht für GD-
aus £18,55
aus £18,55
# 030
MPN: 88913200
KOMPL. TASTENFELDER DES RECHTEN SITZES
-Gilt für GD-
aus £22,28
aus £22,28
# 031
MPN: 68700200
CLIP
aus £2,13
aus £2,13
# 032
MPN: 87048900
KOMPL. TÜR-WOOFER-GITTER RECHTS
-mattes Grigio Nart-
aus £313,21
aus £313,21
# 032
MPN: 87060900
KOMPL. LINKES TÜR-WOOFER-GITTER
-mattes Grigio Nart-
aus £313,21
aus £313,21
# 032
MPN: 88674700
KOMPL. TÜR-WOOFER-GITTER RECHTS
-Premium Hi-Fi-Version- -mattes Grigio Nart-
aus £313,21
aus £313,21
# 032
MPN: 88674900
KOMPL. LINKES TÜR-WOOFER-GITTER
-Premium Hi-Fi-Version- -mattes Grigio Nart-
aus £313,21
aus £313,21
# 033
MPN: 15783201
SCHRAUBEN
-M4 X 12-
Ersetzung
Ersetzung
# 034
MPN: 83198200
JBL-LOGO
-Premium-Hi-Fi-Version-
aus £14,85
aus £14,85
# 035
MPN: 179309
KLEBESCHAUM
-100 x 50 mm-
aus £2,20
aus £2,20
-part-diagram-0115.webp "FERRARI GTC4 LUSSO T (EUROPE) TÜREN – ÖFFNUNGSMECHANISMEN UND SCHARNIERE TEILEDIAGRAMM")
-part-diagram-0116.webp "FERRARI GTC4 LUSSO T (EUROPE) TÜREN – ELEKTRISCHE FENSTERHEBER UND RÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-0117.webp "FERRARI GTC4 LUSSO T (EUROPE) FRONTSTOßSTANGE TEILEDIAGRAMM")
-part-diagram-0118.webp "FERRARI GTC4 LUSSO T (EUROPE) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-0119.webp "FERRARI GTC4 LUSSO T (EUROPE) BILDSCHIRME, FENSTER UND DICHTUNGEN TEILEDIAGRAMM")
-part-diagram-0120.webp "FERRARI GTC4 LUSSO T (EUROPE) VORDERSITZ – SICHERHEITSGURTE, FÜHRUNGEN UND EINSTELLUNG TEILEDIAGRAMM")
-part-diagram-0121.webp "FERRARI GTC4 LUSSO T (EUROPE) VORDERSITZ – VERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0122.webp "FERRARI GTC4 LUSSO T (EUROPE) RÜCKSITZ – SICHERHEITSGURTE – INNENAUSSTATTUNG TEILEDIAGRAMM")
-part-diagram-0123.webp "FERRARI GTC4 LUSSO T (EUROPE) TUNNEL - UNTERSTRUKTUR UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0124.webp "FERRARI GTC4 LUSSO T (EUROPE) ARMATURENBRETT – UNTERKONSTRUKTION TEILEDIAGRAMM")
-part-diagram-0125.webp "FERRARI GTC4 LUSSO T (EUROPE) ARMATURENBRETT – AUSSTATTUNG TEILEDIAGRAMM")
-part-diagram-0126.webp "FERRARI GTC4 LUSSO T (EUROPE) HANDSCHUHFACH TEILEDIAGRAMM")
-part-diagram-0127.webp "FERRARI GTC4 LUSSO T (EUROPE) AIRBAGS TEILEDIAGRAMM")
-part-diagram-0128.webp "FERRARI GTC4 LUSSO T (EUROPE) ARMATURENBRETT UND TUNNELINSTRUMENTE TEILEDIAGRAMM")
-part-diagram-0129.webp "FERRARI GTC4 LUSSO T (EUROPE) SCHEINWERFER UND RÜCKLICHTER TEILEDIAGRAMM")
-part-diagram-0130.webp "FERRARI GTC4 LUSSO T (EUROPE) SCHILDE – EXTERNE VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0131.webp "FERRARI GTC4 LUSSO T (EUROPE) SCHEIBENWISCHER, SCHEIBE UND HUPEN TEILEDIAGRAMM")
-part-diagram-0132.webp "FERRARI GTC4 LUSSO T (EUROPE) HAUPTKABELSTRÄGE TEILEDIAGRAMM")
-part-diagram-0133.webp "FERRARI GTC4 LUSSO T (EUROPE) VERSCHIEDENE BEFESTIGUNGEN FÜR DAS ELEKTRISCHE SYSTEM TEILEDIAGRAMM")
-part-diagram-0134.webp "FERRARI GTC4 LUSSO T (EUROPE) ELEKTRONISCHES MANAGEMENT (AUFHÄNGUNG) TEILEDIAGRAMM")
-part-diagram-0135.webp "FERRARI GTC4 LUSSO T (EUROPE) FAHRZEUG-ECUS TEILEDIAGRAMM")
-part-diagram-0136.webp "FERRARI GTC4 LUSSO T (EUROPE) DIEBSTAHLSICHERUNG TEILEDIAGRAMM")
-part-diagram-0137.webp "FERRARI GTC4 LUSSO T (EUROPE) INFOTAINMENT-SYSTEM TEILEDIAGRAMM")
-part-diagram-0138.webp "FERRARI GTC4 LUSSO T (EUROPE) AUDIO-LAUTSPRECHERSYSTEM TEILEDIAGRAMM")
-part-diagram-0139.webp "FERRARI GTC4 LUSSO T (EUROPE) KLEBEETIKETTEN UND PLAQUES TEILEDIAGRAMM")
-part-diagram-0999.webp "FERRARI GTC4 LUSSO T (EUROPE) FARBCODES TEILEDIAGRAMM")
-part-diagram-0000.webp "FERRARI GTC4 LUSSO T (EUROPE) ERSATZ-MONTAGEEINHEITEN TEILEDIAGRAMM")
-part-diagram-0001.webp "FERRARI GTC4 LUSSO T (EUROPE) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0002.webp "FERRARI GTC4 LUSSO T (EUROPE) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-0003.webp "FERRARI GTC4 LUSSO T (EUROPE) RECHTER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0004.webp "FERRARI GTC4 LUSSO T (EUROPE) LINKER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0005.webp "FERRARI GTC4 LUSSO T (EUROPE) ZEITSTEUERUNGSSYSTEM – STÖßEL TEILEDIAGRAMM")
-part-diagram-0006.webp "FERRARI GTC4 LUSSO T (EUROPE) TIMINGSYSTEM - ANTRIEB TEILEDIAGRAMM")
-part-diagram-0007.webp "FERRARI GTC4 LUSSO T (EUROPE) EINSPRITZUNG – ZÜNDSYSTEM TEILEDIAGRAMM")
-part-diagram-0008.webp "FERRARI GTC4 LUSSO T (EUROPE) SEKUNDÄRLUFTSYSTEM TEILEDIAGRAMM")
-part-diagram-0009.webp "FERRARI GTC4 LUSSO T (EUROPE) KRAFTSTOFFSYSTEMPUMPEN UND ROHRE TEILEDIAGRAMM")
-part-diagram-0010.webp "FERRARI GTC4 LUSSO T (EUROPE) KRAFTSTOFFTANK UND EINFÜLLHALS TEILEDIAGRAMM")
-part-diagram-0011.webp "FERRARI GTC4 LUSSO T (EUROPE) KONTROLLSYSTEM FÜR VERDAMPFUNGSEMISSIONEN TEILEDIAGRAMM")
-part-diagram-0012.webp "FERRARI GTC4 LUSSO T (EUROPE) ANSAUGKRÜMMER TEILEDIAGRAMM")
-part-diagram-0013.webp "FERRARI GTC4 LUSSO T (EUROPE) VERTEILER, TURBOLADERSYSTEM UND ROHRE TEILEDIAGRAMM")
-part-diagram-0014.webp "FERRARI GTC4 LUSSO T (EUROPE) KÜHLSCHMIERUNG FÜR TURBOLADERSYSTEM TEILEDIAGRAMM")
-part-diagram-0015.webp "FERRARI GTC4 LUSSO T (EUROPE) EINSTELLUNGEN DES TURBOLADERSYSTEMS TEILEDIAGRAMM")
-part-diagram-0016.webp "FERRARI GTC4 LUSSO T (EUROPE) LADEKÜHLER TEILEDIAGRAMM")
-part-diagram-0017.webp "FERRARI GTC4 LUSSO T (EUROPE) LUFTFILTER, LUFTEINLASS UND KANÄLE TEILEDIAGRAMM")
-part-diagram-0018.webp "FERRARI GTC4 LUSSO T (EUROPE) VORKATALYTISCHE KONVERTER UND KATALYTISCHE KONVERTER TEILEDIAGRAMM")
-part-diagram-0019.webp "FERRARI GTC4 LUSSO T (EUROPE) SCHALLDÄMPFER TEILEDIAGRAMM")
-part-diagram-0020.webp "FERRARI GTC4 LUSSO T (EUROPE) MOTORWÄRMETAUSCHER TEILEDIAGRAMM")
-part-diagram-0021.webp "FERRARI GTC4 LUSSO T (EUROPE) ENTLÜFTUNG TEILEDIAGRAMM")
-part-diagram-0022.webp "FERRARI GTC4 LUSSO T (EUROPE) SCHMIERUNG: KREIS UND PICKUP TEILEDIAGRAMM")
-part-diagram-0023.webp "FERRARI GTC4 LUSSO T (EUROPE) SCHMIERUNG: PUMPE UND FILTER TEILEDIAGRAMM")
-part-diagram-0024.webp "FERRARI GTC4 LUSSO T (EUROPE) KÜHLUNG: WASSERPUMPE TEILEDIAGRAMM")
-part-diagram-0025.webp "FERRARI GTC4 LUSSO T (EUROPE) KÜHLUNG – SAMMELBEHÄLTER UND ROHRE TEILEDIAGRAMM")
-part-diagram-0026.webp "FERRARI GTC4 LUSSO T (EUROPE) KÜHLUNG – HEIZKÖRPER UND LUFTKANÄLE TEILEDIAGRAMM")
-part-diagram-0027.webp "FERRARI GTC4 LUSSO T (EUROPE) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0028.webp "FERRARI GTC4 LUSSO T (EUROPE) ÜBERTRAGUNGSROHR TEILEDIAGRAMM")
-part-diagram-0029.webp "FERRARI GTC4 LUSSO T (EUROPE) KOMPLETTE PEDALBOARD-BAUGRUPPE TEILEDIAGRAMM")
-part-diagram-0030.webp "FERRARI GTC4 LUSSO T (EUROPE) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0031.webp "FERRARI GTC4 LUSSO T (EUROPE) GETRIEBEÖLSCHMIER- UND KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-0032.webp "FERRARI GTC4 LUSSO T (EUROPE) SERVOBREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0033.webp "FERRARI GTC4 LUSSO T (EUROPE) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0034.webp "FERRARI GTC4 LUSSO T (EUROPE) VORDERRADBREMSSÄTTEL TEILEDIAGRAMM")
-part-diagram-0035.webp "FERRARI GTC4 LUSSO T (EUROPE) HINTERE BREMSSÄTTEL TEILEDIAGRAMM")
-part-diagram-0036.webp "FERRARI GTC4 LUSSO T (EUROPE) STEUERUNG DER FESTSTELLBREMSE TEILEDIAGRAMM")
-part-diagram-0037.webp "FERRARI GTC4 LUSSO T (EUROPE) HYDRAULISCHES SERVOLENKUNGSKASTEN TEILEDIAGRAMM")
-part-diagram-0038.webp "FERRARI GTC4 LUSSO T (EUROPE) LENKSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0039.webp "FERRARI GTC4 LUSSO T (EUROPE) SERVOLENKPUMPE UND RESERVOIR TEILEDIAGRAMM")
-part-diagram-0040.webp "FERRARI GTC4 LUSSO T (EUROPE) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0041.webp "FERRARI GTC4 LUSSO T (EUROPE) VORDERRADAUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0042.webp "FERRARI GTC4 LUSSO T (EUROPE) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0043.webp "FERRARI GTC4 LUSSO T (EUROPE) HINTERE AUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0044.webp "FERRARI GTC4 LUSSO T (EUROPE) RÄDER TEILEDIAGRAMM")
-part-diagram-0045.webp "FERRARI GTC4 LUSSO T (EUROPE) FAHRZEUGHEBESYSTEM TEILEDIAGRAMM")
-part-diagram-0046.webp "FERRARI GTC4 LUSSO T (EUROPE) BATTERIE TEILEDIAGRAMM")
-part-diagram-0047.webp "FERRARI GTC4 LUSSO T (EUROPE) LICHTMASCHINE – ANLASSERMOTOR TEILEDIAGRAMM")
-part-diagram-0048.webp "FERRARI GTC4 LUSSO T (EUROPE) AC-SYSTEM-KOMPRESSOR TEILEDIAGRAMM")
-part-diagram-0049.webp "FERRARI GTC4 LUSSO T (EUROPE) AC-SYSTEM – WASSER UND FREON TEILEDIAGRAMM")
-part-diagram-0050.webp "FERRARI GTC4 LUSSO T (EUROPE) VERDAMPFEREINHEIT TEILEDIAGRAMM")
-part-diagram-0051.webp "FERRARI GTC4 LUSSO T (EUROPE) LUFTKANÄLE IM ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-0052.webp "FERRARI GTC4 LUSSO T (EUROPE) MIT DEM FAHRZEUG GELIEFERTE WERKZEUGE UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0100.webp "FERRARI GTC4 LUSSO T (EUROPE) KAROSSERIE – AUSSENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0101.webp "FERRARI GTC4 LUSSO T (EUROPE) GEWÄCHSHAUS TEILEDIAGRAMM")
-part-diagram-0102.webp "FERRARI GTC4 LUSSO T (EUROPE) STRUKTUREN UND ELEMENTE, VORNE DES FAHRZEUGS TEILEDIAGRAMM")
-part-diagram-0103.webp "FERRARI GTC4 LUSSO T (EUROPE) STRUKTUREN UND ELEMENTE, FAHRZEUGZENTRUM TEILEDIAGRAMM")
-part-diagram-0104.webp "FERRARI GTC4 LUSSO T (EUROPE) STRUKTUREN UND ELEMENTE, RÜCKSEITE DES FAHRZEUGS TEILEDIAGRAMM")
-part-diagram-0105.webp "FERRARI GTC4 LUSSO T (EUROPE) FERTIGSTELLUNG DES FAHRGESTELLS TEILEDIAGRAMM")
-part-diagram-0106.webp "FERRARI GTC4 LUSSO T (EUROPE) FLACHER UNTERBODEN UND RADHÄUSER TEILEDIAGRAMM")
-part-diagram-0107.webp "FERRARI GTC4 LUSSO T (EUROPE) ISOLIERUNG TEILEDIAGRAMM")
-part-diagram-0108.webp "FERRARI GTC4 LUSSO T (EUROPE) PASSAGIERRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0109.webp "FERRARI GTC4 LUSSO T (EUROPE) GEPÄCKRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0110.webp "FERRARI GTC4 LUSSO T (EUROPE) DACHHIMMELVERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0111.webp "FERRARI GTC4 LUSSO T (EUROPE) VORDERER DECKEL UND ÖFFNUNGSMECHANISMUS TEILEDIAGRAMM")
-part-diagram-0112.webp "FERRARI GTC4 LUSSO T (EUROPE) HECKDECKEL UND ÖFFNUNGSMECHANISMUS TEILEDIAGRAMM")
-part-diagram-0113.webp "FERRARI GTC4 LUSSO T (EUROPE) KRAFTSTOFFEINFÜLLKLAPPE UND BEDIENELEMENTE TEILEDIAGRAMM")
