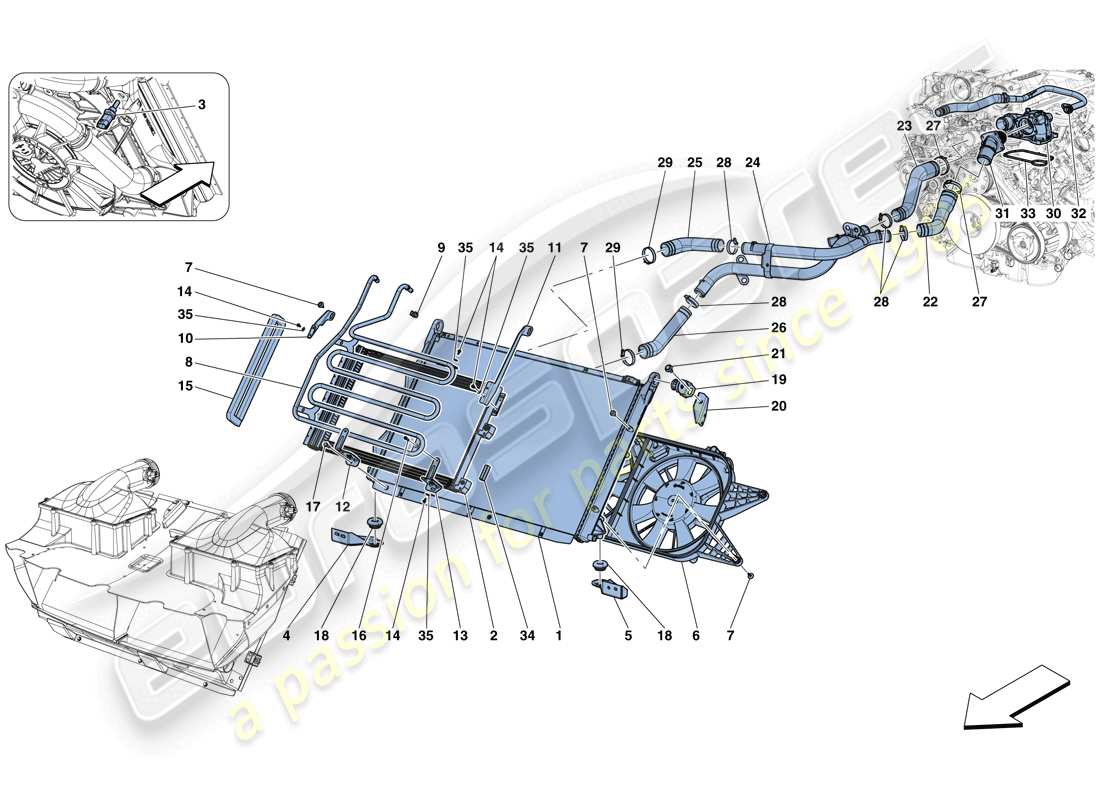

0026 - KÜHLUNG – HEIZKÖRPER UND LUFTKANÄLE
Ferrari GTC4 Lusso T (RHD) COOLING - RADIATORS AND AIR DUCTS Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 323222
MOTORWASSERKÜHLER
aus £598,67
aus £598,67
Dieses Teil ersetzt die Teilenummer 299047
# 002
MPN: 240590
AC-FILTERKONDENSATOR
aus £246,52
aus £246,52
# 003
MPN: 180137
TEMPERATURSENSOR
aus £8,12
aus £8,12
# 004
MPN: 333888
UNTERE RECHTE HALTERUNG
aus £44,54
aus £44,54
# 005
MPN: 333889
UNTERE LINKE HALTERUNG
aus £44,54
aus £44,54
# 006
MPN: 299048
KOMPL. ELEKTRISCHE LÜFTERHAUBE
aus £575,30
aus £575,30
# 007
MPN: 15699804
SCHRAUBEN
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 85862600
# 008
MPN: 323233
KÜHLSPULE FÜR SERVOLENKFLÜSSIGKEIT
aus £187,90
aus £187,90
# 009
MPN: 323388
CLIP
aus £1,56
aus £1,56
# 010
MPN: 310623
OBERE rechte AC-KONDENSATORHALTERUNG
aus £11,63
aus £11,63
# 011
MPN: 294680
OBERE LINKE AC-KONDENSATORHALTERUNG
aus £14,72
aus £14,72
# 012
MPN: 310624
UNTERE rechte AC-KONDENSATORHALTERUNG
aus £17,66
aus £17,66
# 013
MPN: 310626
UNTERE LINKE AC-KONDENSATORHALTERUNG
aus £17,66
aus £17,66
# 014
MPN: 242618
SCHRAUBEN
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 829172-
Ersetzung
Ersetzung
# 014
MPN: 829172
SCHRAUBEN
aus £0,80
aus £0,80
Dieses Teil ersetzt die Teilenummer 242618
# 015
MPN: 235734
GUMMISCHEIBE
aus £6,71
aus £6,71
# 016
MPN: 14304287
SCHRAUBEN
-M5 X 16-
aus £0,53
aus £0,53
# 017
MPN: 16285227
SCHRAUBEN
-M5 X 20-
aus £0,47
aus £0,47
# 018
MPN: 307674
KÜHLERMONTAGEBUCHSE
aus £4,45
aus £4,45
# 019
MPN: 305196
OBERE GÄMPFTE MONTAGE
aus £33,40
aus £33,40
# 020
MPN: 315206
RECHTE OBERE KÜHLERMONTAGEHALTERUNG
aus £37,12
aus £37,12
# 020
MPN: 315207
Linke obere Kühlermontagehalterung
aus £25,99
aus £25,99
# 021
MPN: 82271400
SCHRAUBEN
-M8 X 25-
aus £0,69
aus £0,69
# 022
MPN: 319231
Wasserzulaufschlauch am Motor
aus £40,83
aus £40,83
# 023
MPN: 319232
Wasserrücklaufschlauch am Motor
aus £38,68
aus £38,68
# 024
MPN: 337707
WASSERLIEFER-/RÜCKFÜHRUNGSVERBINDER AUS METALL
aus £271,70
aus £271,70
# 025
MPN: 319234
Wasserzulaufschlauch am Kühler
aus £31,92
aus £31,92
# 026
MPN: 337708
WASSER-RÜCKLAUFSCHLAUCH AM KÜHLER
aus £32,67
aus £32,67
# 027
MPN: 296345
KRAGEN
aus £1,37
aus £1,37
# 028
MPN: 262114
KRAGEN
aus £0,70
aus £0,70
Dieses Teil ersetzt die Teilenummer 10861170
# 029
MPN: 262116
KRAGEN
aus £1,60
aus £1,60
# 030
MPN: 304373
WASSERTHERMOSTATGEHÄUSE
aus £131,27
aus £131,27
# 031
MPN: 262913
DRUCKSCHALTER/THERMOSTAT
aus £79,13
aus £79,13
Dieses Teil ersetzt die Teilenummer 257544 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 032
MPN: 336037
KOMPL. ROHR VOM MOTOR ZUR PUMPE
aus £87,23
aus £87,23
# 033
MPN: 295159
DICHTUNG AM WASSERFACH
-Im Lieferumfang ist auch ein Motordichtsatz enthalten-
aus £6,81
aus £6,81
# 034
MPN: 332668
GUMMISCHEIBE
aus £0,62
aus £0,62
# 035
MPN: 829544
Scheibe
aus £0,47
aus £0,47
